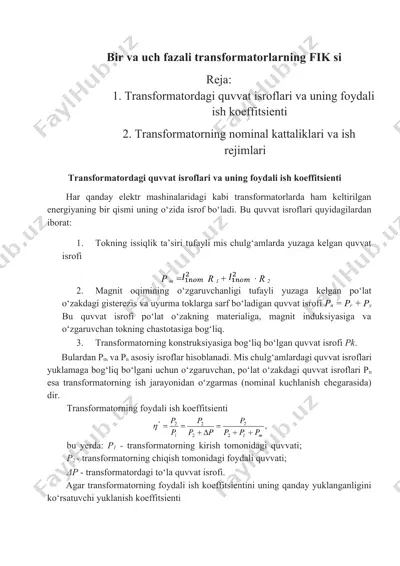

bir va uch fazali transformatorlarning fik si reja: 1. transformatordagi quvvat isroflari va uning foydali ish koeffitsienti 2. transformatorning nominal kattaliklari va ish rejimlari transformatordagi quvvat isroflari va uning foydali ish koeffitsienti har qanday elektr mashinalaridagi kabi transformatorlarda ham keltirilgan energiyaning bir qismi uning o‘zida isrof bo‘ladi. bu quvvat isroflari quyidagilardan iborat: 1. tokning issiqlik ta’siri tufayli mis chulg‘amlarda yuzaga kelgan quvvat isrofi p m = r 1 + · r 2 2. magnit oqimining o‘zgaruvchanligi tufayli yuzaga kelgan po‘lat o‘zakdagi gisterezis va uyurma toklarga sarf bo‘ladigan quvvat isrofi pn = pr + py bu quvvat isrofi po‘lat o‘zakning materialiga, magnit induksiyasiga va o‘zgaruvchan tokning chastotasiga bog‘liq. 3. transformatorning konstruksiyasiga bog‘liq bo‘lgan quvvat isrofi pk. bulardan pm va pn asosiy isroflar hisoblanadi. mis chulg‘amlardagi quvvat isroflari yuklamaga bog‘liq bo‘lgani uchun o‘zgaruvchan, po‘lat o‘zakdagi quvvat isroflari pn esa transformatorning ish jarayonidan o‘zgarmas (nominal kuchlanish chegarasida) dir. transformatorning foydali ish koeffitsienti bu …

2 / 7

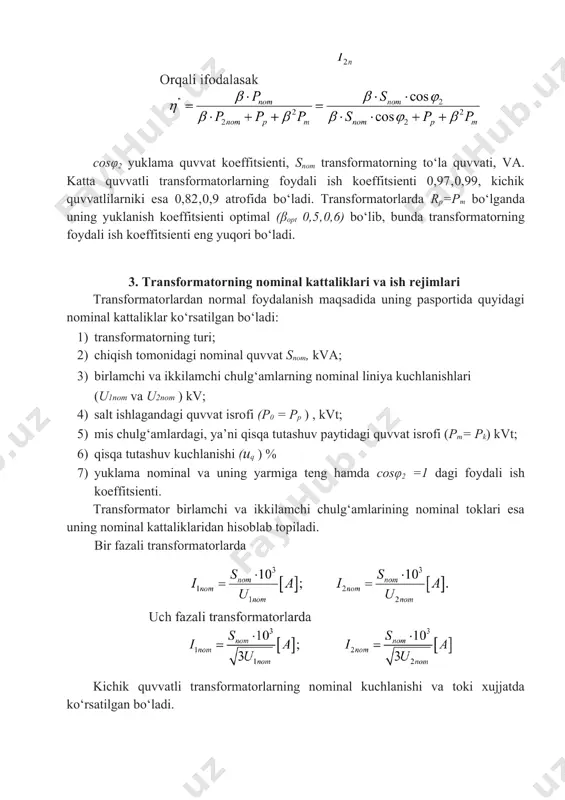

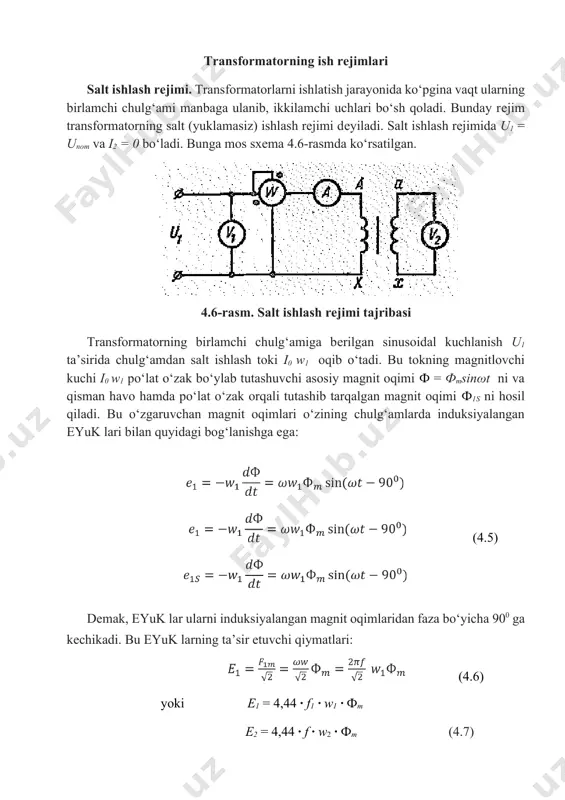

ng turi; 2) chiqish tomonidagi nominal quvvat snom, kva; 3) birlamchi va ikkilamchi chulg‘amlarning nominal liniya kuchlanishlari (u1nom va u2nom ) kv; 4) salt ishlagandagi quvvat isrofi (p0 = pp ) , kvt; 5) mis chulg‘amlardagi, ya’ni qisqa tutashuv paytidagi quvvat isrofi (pm= pk) kvt; 6) qisqa tutashuv kuchlanishi (uq ) % 7) yuklama nominal va uning yarmiga teng hamda cosφ2 =1 dagi foydali ish koeffitsienti. transformator birlamchi va ikkilamchi chulg‘amlarining nominal toklari esa uning nominal kattaliklaridan hisoblab topiladi. bir fazali transformatorlarda kichik quvvatli transformatorlarning nominal kuchlanishi va toki xujjatda ko‘rsatilgan bo‘ladi. transformatorning ish rejimlari salt ishlash rejimi. transformatorlarni ishlatish jarayonida ko‘pgina vaqt ularning birlamchi chulg‘ami manbaga ulanib, ikkilamchi uchlari bo‘sh qoladi. bunday rеjim transformatorning salt (yuklamasiz) ishlash rejimi dеyiladi. salt ishlash rejimida u1 = unom va i2 = 0 bo‘ladi. bunga mos sxеma 4.6-rasmda ko‘rsatilgan. 4.6-rasm. salt ishlash rejimi tajribasi transformatorning birlamchi chulg‘amiga bеrilgan sinusoidal kuchlanish u1 ta’sirida chulg‘amdan …

3 / 7

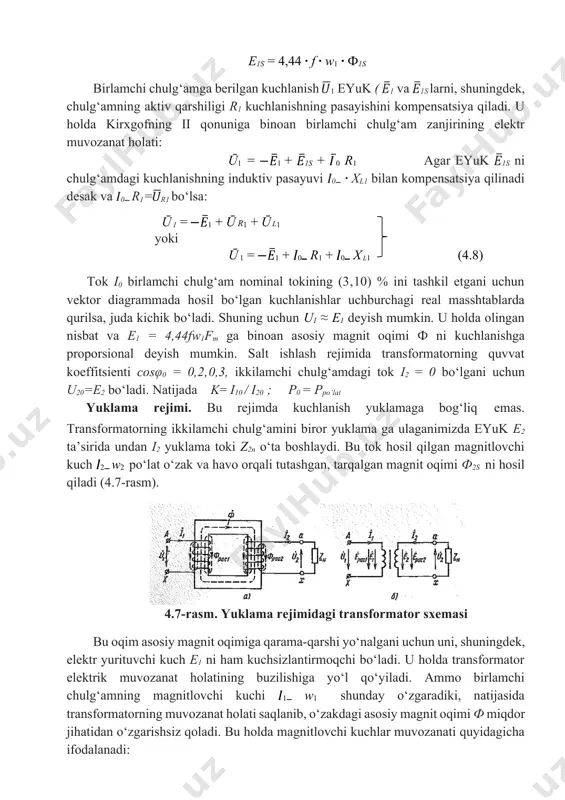

r1 agar eyuk 1s ni chulg‘amdagi kuchlanishning induktiv pasayuvi 0 · xl1 bilan kompensatsiya qilinadi desak va 0 r1=r1 bo‘lsa: ū 1 = 1 + ū r1 + ū l1 yoki ū 1 = 1 + 0 r1 + 0 x l1 (4.8) tok i0 birlamchi chulg‘am nominal tokining (3‚10) % ini tashkil etgani uchun vektor diagrammada hosil bo‘lgan kuchlanishlar uchburchagi real masshtablarda qurilsa, juda kichik bo‘ladi. shuning uchun u1 ≈ e1 deyish mumkin. u holda olingan nisbat va e1 = 4,44fw1fm ga binoan asosiy magnit oqimi ф ni kuchlanishga proporsional deyish mumkin. salt ishlash rejimida transformatorning quvvat koeffitsienti cosφ0 = 0,2‚0,3, ikkilamchi chulg‘amdagi tok i2 = 0 bo‘lgani uchun u20=e2 bo‘ladi. natijada k= i10 / i20 ; p0 = ppo’lat yuklama rejimi. bu rejimda kuchlanish yuklamaga bog‘liq emas. transformatorning ikkilamchi chulg‘amini biror yuklama ga ulaganimizda eyuk e2 ta’sirida undan i2 yuklama toki z2n o‘ta boshlaydi. bu tok hosil qilgan …

4 / 7

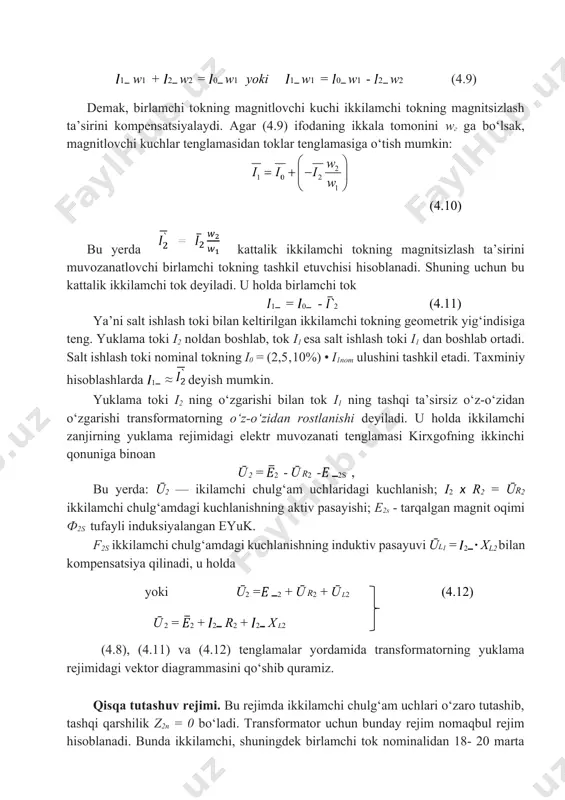

attalik ikkilamchi tok deyiladi. u holda birlamchi tok 1 = 0 - 2 (4.11) ya’ni salt ishlash toki bilan keltirilgan ikkilamchi tokning geometrik yig‘indisiga teng. yuklama toki i2 noldan boshlab, tok i1 esa salt ishlash toki i1 dan boshlab ortadi. salt ishlash toki nominal tokning i0 = (2,5‚10%) • i1nom ulushini tashkil etadi. taxminiy hisoblashlarda 1 ≈ deyish mumkin. yuklama toki i2 ning o‘zgarishi bilan tok i1 ning tashqi ta’sirsiz o‘z-o‘zidan o‘zgarishi transformatorning o‘z-o‘zidan rostlanishi deyiladi. u holda ikkilamchi zanjirning yuklama rejimidagi elektr muvozanati tenglamasi kirxgofning ikkinchi qonuniga binoan ū 2 = 2 - ū r2 - 2s , bu yerda: ū2 — ikilamchi chulg‘am uchlaridagi kuchlanish; i2 x r2 = ūr2 ikkilamchi chulg‘amdagi kuchlanishning aktiv pasayishi; e2s - tarqalgan magnit oqimi ф2s tufayli induksiyalangan eyuk. f2s ikkilamchi chulg‘amdagi kuchlanishning induktiv pasayuvi ūl1 = 2 · xl2 bilan kompensatsiya qilinadi, u holda yoki ū2 = 2 + ū r2 + …

5 / 7

dan ko‘rinadiki, transformatorning ikkilamchi chulg‘ami ampermetr a2 orqali qisqa tutashtirilgan. 4.9-rasm tajriba vaqtida birlamchi chulg‘amga potensiometr p yordamida ikala chulg‘amdan ham nominal toklar (i1 = i 1 nom ; i 2 = i 2 nom) o‘tadigan darajada pasaytirilgan kuchlanish beriladi. bu kuchlanish transformatorning qisqa tutashuv kuchlanishi (uq) deyiladi: qisqa tutashuv kuchlanishi transformator nominal kuchla- nishining kichik ulushini (u k ≈ 0,1u1n) tashkil etgani uchun po‘lat o‘zakdagi quvvat isrofi p n ≈ 0 deyish mumkin. u holda qisqa tutashuv paytida vattmetr ko‘rsatgan quvvat pq miss chulg‘amlarning qizishiga sarf bo‘lgan quvvat isrofi p ga teng bo‘ladi, ya’ni: p k = 0 + p m = p m tajribadan olingan ma’lumotlar bo‘yicha transformatorning qisqa tutashuv parametrlarini aniqlash mumkin: 4. uch fazali transformator chulg’amlarining ulanish sxemalari uch fazali transformatorlar, asosan, uch fazali tok sistemasini transformatsiyalash uchun ishlatiladi. uch fazali transformator umumiy po‘lat o‘zakka ega bo‘lib, alohida fazalarning toklari hosil qilgan barcha magnit oqimlari ana …
