1 / 13

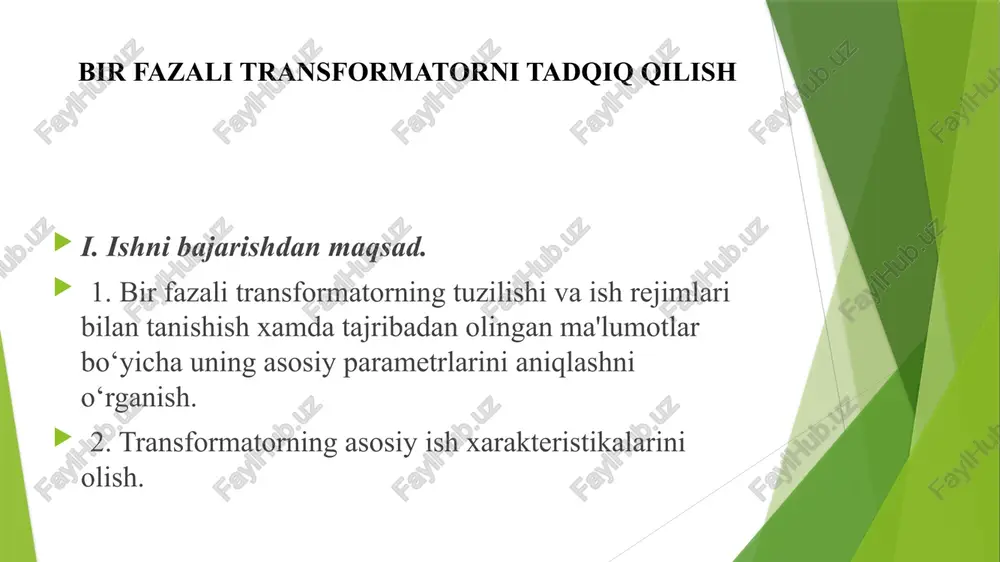

bir fazali transformatorni tadqiq qilish bir fazali transformatorni tadqiq qilish i. ishni bajarishdan maqsad. 1. bir fazali transformatorning tuzilishi va ish rejimlari bilan tanishish xamda tajribadan olingan ma'lumotlar bo‘yicha uning asosiy parametrlarini aniqlashni o‘rganish. 2. transformatorning asosiy ish xarakteristikalarini olish. ii. ishga oid nazariy tushunchalar. transformator - bir xil kuchlanishli o‘zgaruvchan tok elektr energiyasini, chastotasini uzgartirmay, boshqa xil kuchlanishli o‘zgaruvchan tok elektr energiyasiga aylantirib beradigan elektromagnit apparatdir. bir fazali transformator po‘lat o‘zak (magnit o‘tkazgich)dan va ikkita cho‘lgamdan iborat. manbaga ulanadigan cho‘lgam birlamchi, iste'molchiga ulanadigani esa ikkilamchi cho‘lgam deyilib, ularning o‘ramlar soni tegishlicha w1 va w2 xarflar bilan belgilanadi. transformatorni ifodalovchi tenglamalar: iii. ishni bajarish tartibi transformatorni salt yurishi sxemasini modellash 3.2. transformatorni qisqa tutashuv modellash sxemasi transformatorning salt yurishini o‘lchash uchun unga nominal kuchlanish qo‘yiladi u1n=220v. tugmasini bosib natijalar yordamida jadval to‘ldiriladi o‘lchash xisoblash u1n, b i1x, a px, vt ux, v k zx, om rx, om xx, om hisoblashlar …

2 / 13

risida nimalarni bilasiz? 2. transformatsiya koeffitsienti nima va u qanday aniqlanadi? 3. salt ishlash va qisqa tutashuv tajribalari qanday o‘tkaziladi? tajribadan olingan malumotlar bo‘yicha transformatorning qanday parametrlarini aniqlash mumkin? 4. transformatorning tashki xarakteristikasi nima? 5. transformatorning fik ni qanday usullar bilan aniqlash mumkin? 6.po‘lat o‘zakning(magnit o‘tkazgichning) vazifasi va konstruksiyasini bayon eting. 7. transformatorning axamiyati nimadan iborat? image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png magnit o° zak ishchi magnit ogim e: s-cos@, u, u,% =—* -100%. pq cl) ~ 220 vi50 h20 deg a pi vwattmetr >. 25 vied haid deg pa-4-10 as volt: label value |feut | display] anahi setup | voltage iv}: a frequency: 0 he ia} phase: 0 ~ deg voltage tolerance: [global % ¥ use global tolerance: source properties ea (om voltage ( frequency: phase: voltage tolerance: ‘ce properties ea label value |feut | display] anahi setup | [glebal he ia} deg % …

3 / 13

bir fazali transformatorni tadqiq qilish - Page 3

4 / 13

bir fazali transformatorni tadqiq qilish - Page 4

5 / 13

bir fazali transformatorni tadqiq qilish - Page 5
