kontaktli payvandlash mashinalarining payvandlash transformatorlari

PPTX 279.5 KB Free download

Page preview (5 pages)

Scroll down 👇

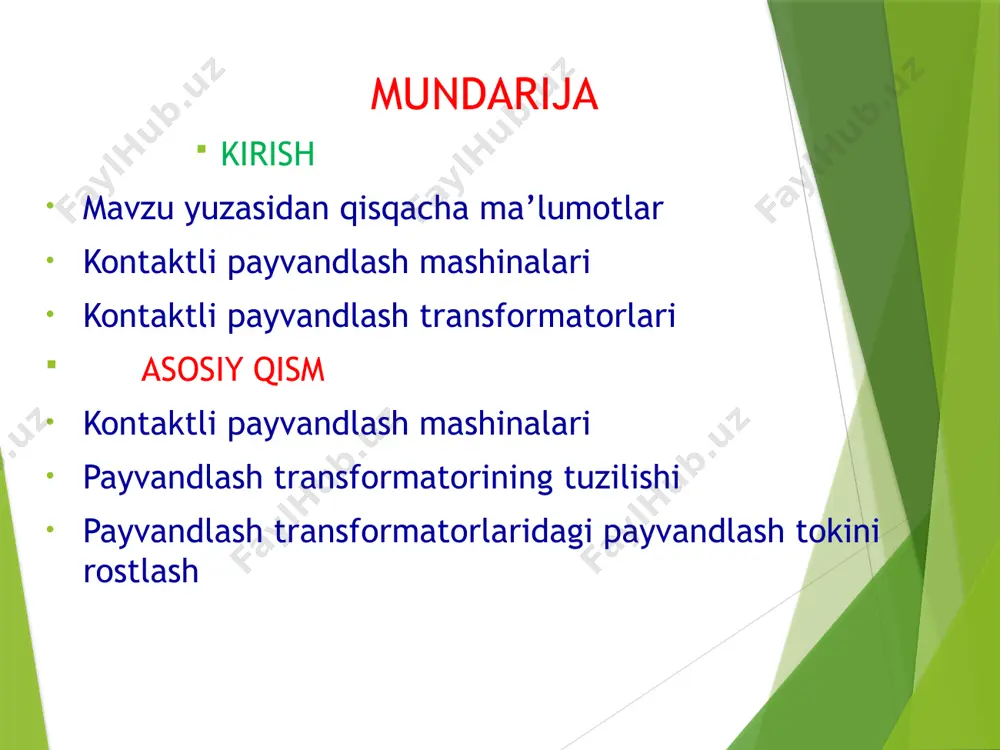

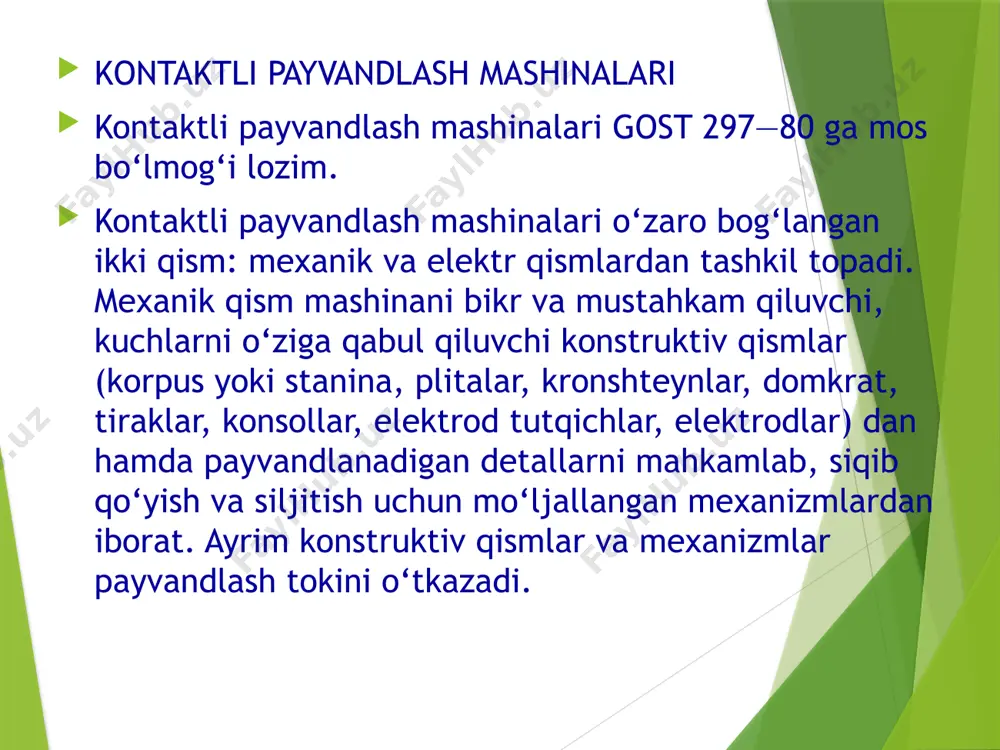

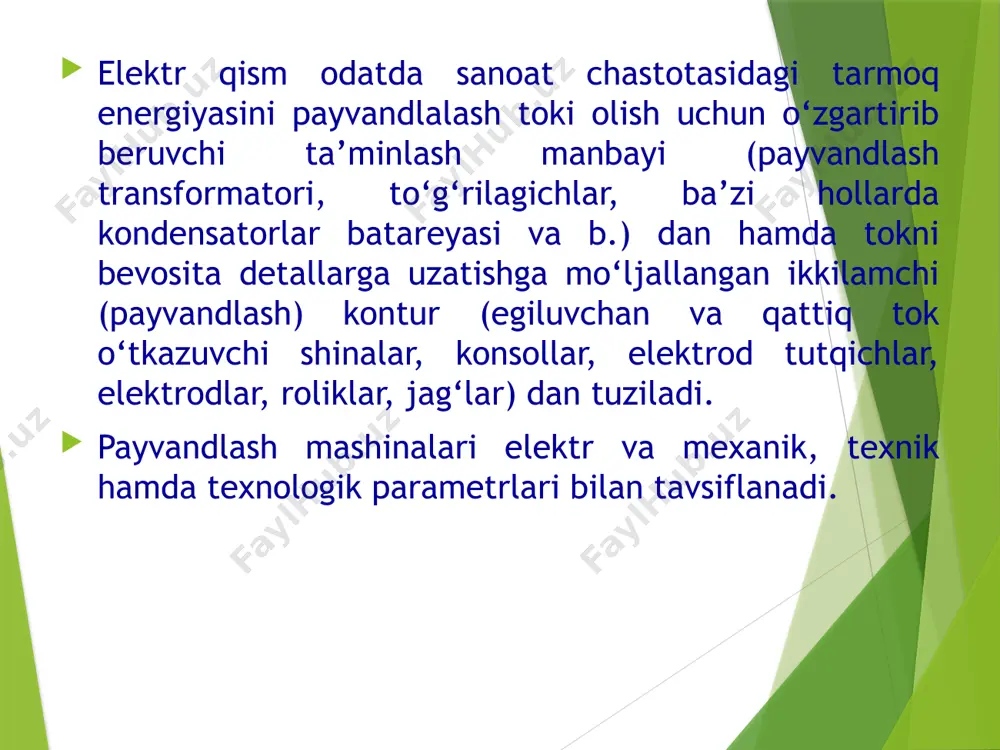

1720783540.pptx /docprops/thumbnail.jpeg kontaktli payvandlash mashinalarining payvandlash transformatorlari “kontaktli payvandlash mashinalarining payvandlash transformatorlari ” mavzusi bo’yicha bajargan bitiruv malakaviy ishi mundarija kirish mavzu yuzasidan qisqacha ma’lumotlar kontaktli payvandlash mashinalari kontaktli payvandlash transformatorlari asosiy qism kontaktli payvandlash mashinalari payvandlash transformatorining tuzilishi payvandlash transformatorlaridagi payvandlash tokini rostlash kontaktli payvandlash mashinalari kontaktli payvandlash mashinalari gost 297—80 ga mos bo‘lmog‘i lozim. kontaktli payvandlash mashinalari o‘zaro bog‘langan ikki qism: mexanik va elektr qismlardan tashkil topadi. mexanik qism mashinani bikr va mustahkam qiluvchi, kuchlarni o‘ziga qabul qiluvchi konstruktiv qismlar (korpus yoki stanina, plitalar, kronshteynlar, domkrat, tiraklar, konsollar, elektrod tutqichlar, elektrodlar) dan hamda payvandlanadigan detallarni mahkamlab, siqib qo‘yish va siljitish uchun mo‘ljallangan mexanizmlardan iborat. ayrim konstruktiv qismlar va mexanizmlar payvandlash tokini o‘tkazadi. elektr qism odatda sanoat chastotasidagi tarmoq energiyasini payvandlalash toki olish uchun o‘zgartirib beruvchi ta’minlash manbayi (payvandlash transformatori, to‘g‘rilagichlar, ba’zi hollarda kondensatorlar batareyasi va b.) dan hamda tokni bevosita detallarga uzatishga mo‘ljallangan ikkilamchi (payvandlash) kontur (egiluvchan va …

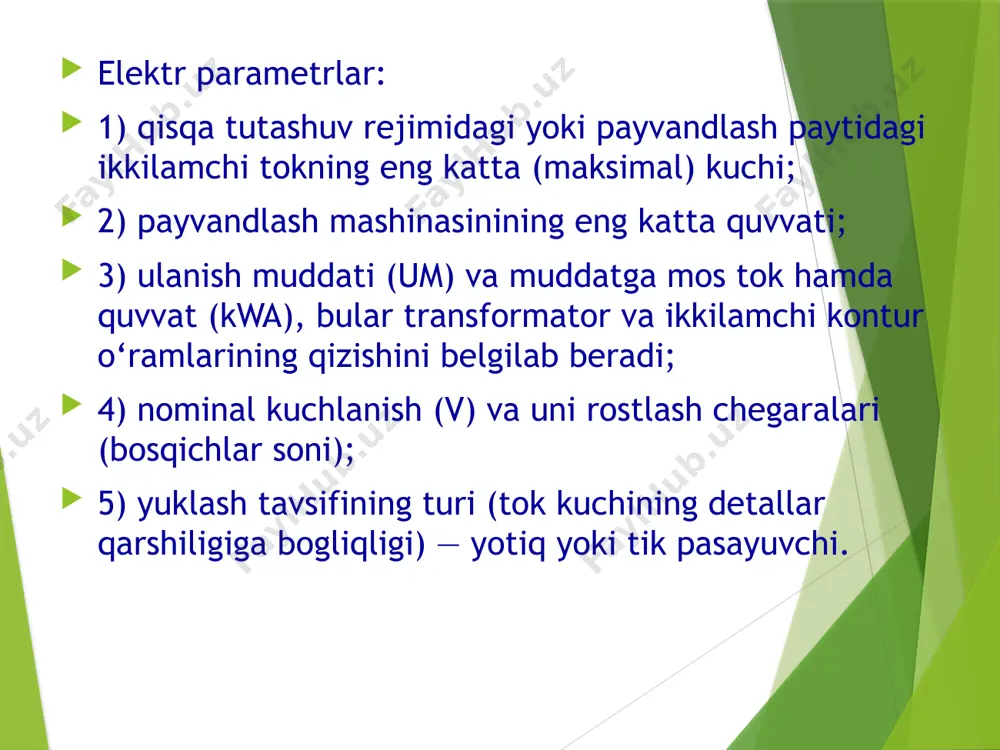

hlanish (v) va uni rostlash chegaralari (bosqichlar soni); 5) yuklash tavsifining turi (tok kuchining detallar qarshiligiga bogliqligi) — yotiq yoki tik pasayuvchi. kontaktli payvandlash jarayoni mexanik parametrlar: 1) nominal va eng kata (maksimal) kuchlar, masalan, pnevmoritma uchun fnom, fmax ning 80 foiziga to‘g‘ri keladi; 2) kuchni dasturlashtirish imkoniyati (oldindan qisish, cho‘kichlash kuchi); 3) elektrodlarning detallarga nisbatan o‘rnatilish aniqligi va ikkilamchi kontur qismlarining bikrligi, bular payvandlab bo‘lingandan keyin detallarning tob tashlash darajasini belgilab beradi. kontaktli payvandlash jarayoni payvandlash transformatori kontaktli payvandlash mashinasining asosiy qismi bo‘lib, uning tavsifi mashinaning parametrlarini belgilab beradi. kontaktli payvandlash uchun 250 ka gacha toklar talab qilinadi. bunday toklarni past kuchlanishda (12 v gacha, kamdan-kam hollarda 25 v gacha) olish mumkin, chunki payvandlash transformatorining ikkilamchi konturidagi qarshilik nisbatan uncha katta emas. barcha payvandlash transformatorlari pasaytiruvchidir. bir fazali o‘zgapyvchan tok (50 hz) mashinalari va uch fazali o‘zgarmas tok mashinalarining transformatorlari to‘g‘ridan to‘g‘ri 380 v (kamdan-kam hollarda 220 va 660 …

li o‘zak (magnit o‘tkazgich), birlamchi va ikkilamchi chulg‘amlardan tuzilgan. o‘zagining tuzilishiga qarab transformatorlar sterjen o‘zakli, zirh o‘zakli va halqasimon o‘zakli xillarga ajratiladi. transformatorning sterjenli magnit o‘tkazgichi tayyorlanishiga ko‘ra sodda, ammo tarqalish oqimlari kattaligi, transformatorbop po‘lat ancha ko‘p sarflanishi va chulg‘amlarni mexanik tarzda mahkamlash qiyinligi tufayli u kam qo‘llaniladi. transformatorning zirhli magnit o‘tkazgichi tayyorlashda po‘latni tejash va chulg‘amlarni magnit o‘tkazgichga nisbatan ishonchliroq mahkamlash imkonini beradi, shuningdek tarqalish oqimlarini kamaytiradi. halqasimon magnit o‘tkazgichli transformatorlar asosan quvurlarni payvandlashga mo‘ljallangan. payvandlash transformatorining ikkilamchi chulg‘ami odatda bir o‘ramdan, kamdan-kam hollarda ikki o‘ramdan iborat bo‘ladi. payvandlash transformatori ulanganda uning o‘zagi va chulg‘amlarida ancha katta elektrodinamik kuchlar yuzaga keladi. agar chulg‘amlar puxta mahkamlanmagan bo‘lsa, izolatsiya buzilishi va transformator ishdan chiqishi mumkin. shuning uchun o‘zak qattiq ramkalar yordamida boltlar bilan qotirib qo‘yiladi. chulg‘amlar qisuvchi boltlar yoki ponalar vositasida ishonchli mahkamlab qo‘yiladi. kontaktli payvandlash transformatori payvandlash toki ikkilamchi kuchlanish u20 ni o‘zgartirish yo‘li bilan rostlanadi. ikkilamchi kuchlanishni rostlash bosqichlari …

rallel ulangan sxemada istalgan bosqichda hamma o‘ramlarda tok oqadi. o‘ramlar soni ularni uzib qo‘yish bilan emas, balki parallel ulash bilan o‘zgartiriladi. bunday sxemani almashlab ulash uchun uchta almashlab ulagich (a1, a2 va a3) talab etiladi. mazkur sxema o‘rtacha va katta quvvatli mashinalarda qo‘llaniladi. bosqich almashlab ulash uchun bir necha xil almashlab ulagichlardan foydalaniladi: a) kichik quvvatli mashinalarda — qisqa tutashtirilgan vilkadan iborat, shtepsel orqali almashlab ulagich; b) quvvati 300 kw gacha bo‘lgan mashinalarda — pichoqli almashlab ulagichlar, ularda mis pichoq plastinalarning prujinalanuvchi kontaktlari orasiga kirgiziladi; d) plastinali almashlab ulagichlar katta quvvatli mashinalarda ishlatiladi; bunda bosqichlar shpilkalarda gayka bilan mahkamlangan tok keltiruvchi plastinalar holatini o‘zgartirish orqali almashlab ulanadi; e) barabanli almashlab ulagichlarda sirpanuvchi kontaktlar bo‘lib, ular baraban ichiga o‘rnatilgan kontakt klemmallariga qisiladi. baraban izolatsiyalangan dasta burilganda chulg‘amlar almashlab ulanadi. transformator ulashning oxiridan oldingi bosqichida nominal quvvatni hosil qilmogi zarur. oxirgi bosqich zaxira bosqich hisoblanadi, u nominal quvvatdan katta quvatda, lekin kichik …

ng quvvatiga qarab tanlanadi. listlar yuzasida izolatsiya qatlami borligi sababli o‘zakning haqiqiy kesimi kattaroq: s = so‘/ko‘, bu yerda ko‘ —o‘zakning to‘ldirilish koeffitsiyenti bo‘lib, odatda ko‘=0,88 — 0,92 ni tashkil etadi. o‘zak to‘rtburchak shaklida bo‘lib, tomonlarining nisbati 1 : 2,5. transformator darchasining o‘lchami birlamchi va ikkilamchi chulg‘amlarni, zarur izolatsiyalovchi qistirmalarni hamda sovitish naychasini joylashtirishga yetarli bo‘lmog‘i kerak. chulg‘amlar disklarining namunaviy joylashtirilishi tarmoqlar va ponalarni joylashtirish uchun g‘altaklar orasida tirqish bo‘lishini ta’minlamog‘i lozim (d=10 — 14 mm). g‘altaklarning ichki o‘lchami ponalarni o‘rnatish va g‘altaklarni bemalol kiydirish uchun eni bo‘yicha 10—15 mm hamda uzunligi bo‘yicha 20—40 mm katta bo‘ladi. g‘altaklarning darchada joylashtirilishini tekshirishda darchada g‘altaklarning balandligi bo‘yicha 6—12 mm tirqish bo‘lishiga e’tibor qaratilishi zarur. hisoblab bo‘lingandan keyin transformatordagi yo‘qotishlar, uning fik va sovitilish sharoiti aniqlanadi. o‘zgarmas tok, past chastotali tok va kondensatorli mashinalarning payvandlash transformatorlari asosan bir fazali o‘zgaruvchan tok mashinalarining transformatorlari uchun foydalaniladigan formulalar yordamida hisoblanadi, ammo bunda transformatsiya koeffitsiyentlarini, o‘ramlar …
