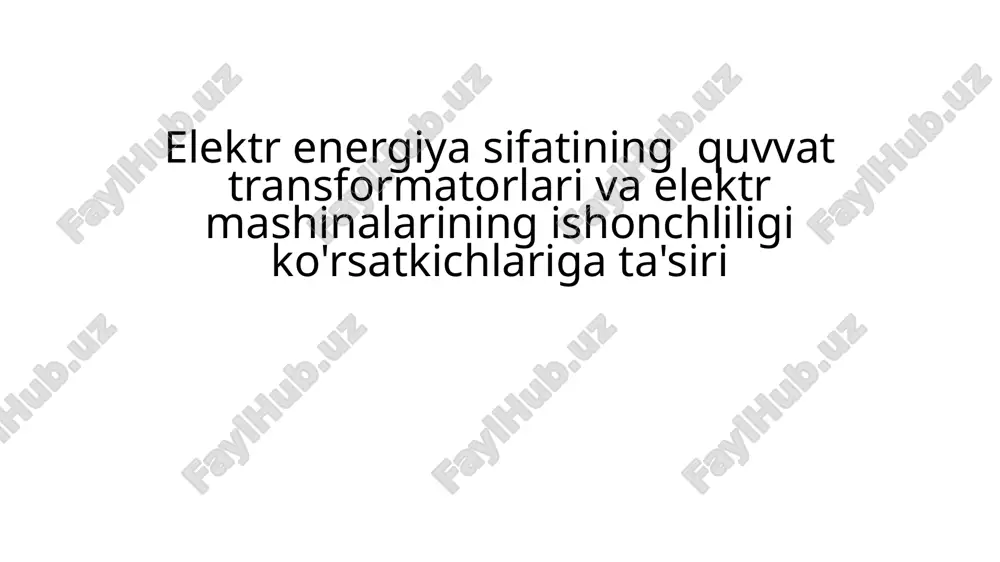

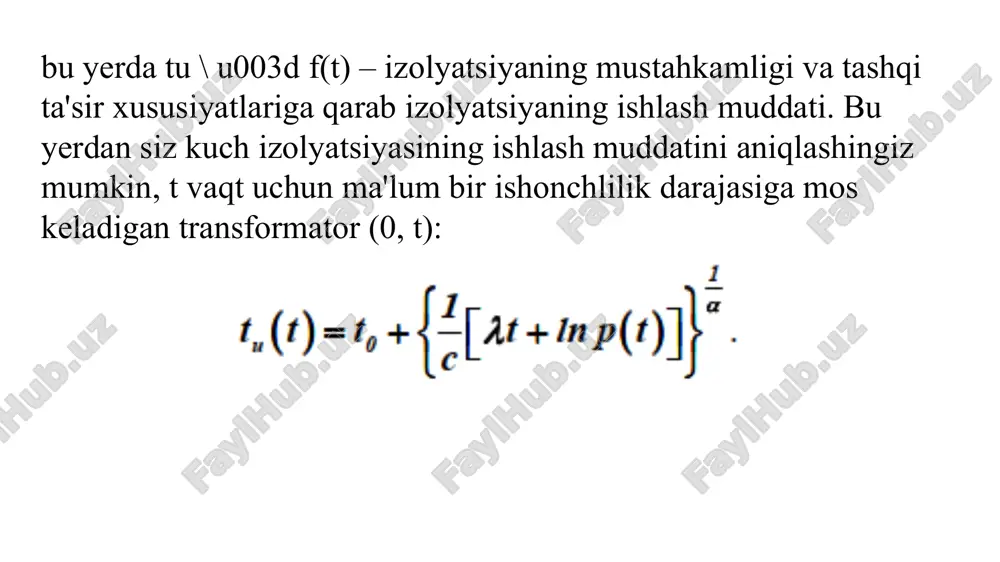

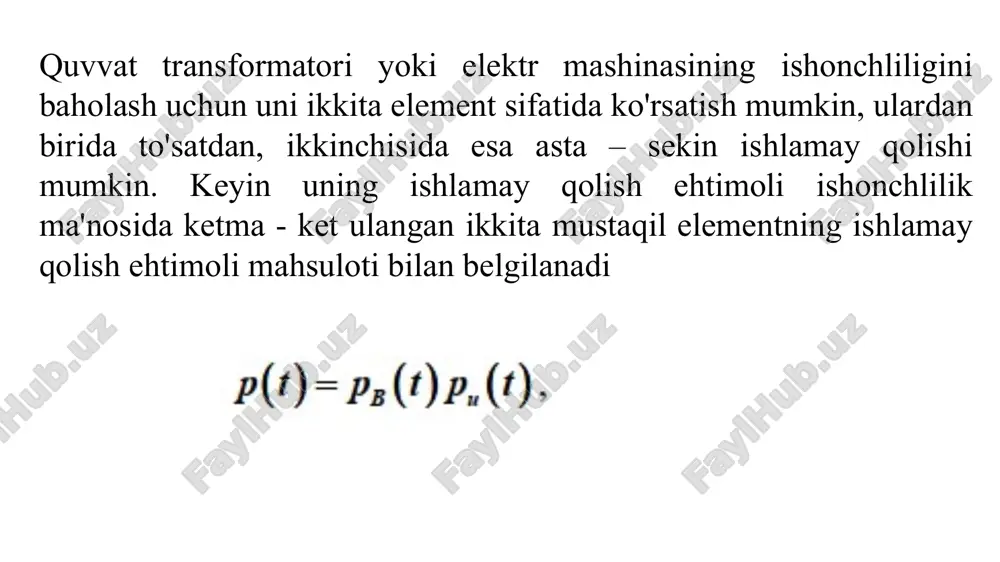

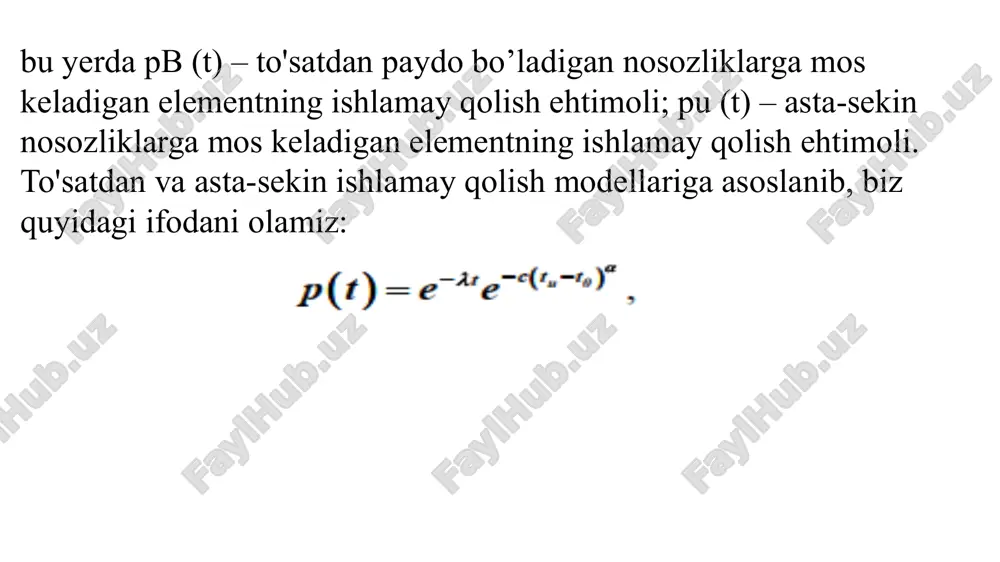

$elektr energiya sifatining quvvat transformatorlari va elektr mashinalarining ishonchliligi ko'rsatkichlariga ta'siri elektr energiya sifatining quvvat transformatorlari va elektr mashinalarining ishonchliligi ko'rsatkichlariga ta'siri quvvat transformatori yoki elektr mashinasining ishonchliligini baholash uchun uni ikkita element sifatida ko'rsatish mumkin, ulardan birida to'satdan, ikkinchisida esa asta – sekin ishlamay qolishi mumkin. keyin uning ishlamay qolish ehtimoli ishonchlilik ma'nosida ketma - ket ulangan ikkita mustaqil elementning ishlamay qolish ehtimoli mahsuloti bilan belgilanadi bu yerda pb (t) – to'satdan paydo bo’ladigan nosozliklarga mos keladigan elementning ishlamay qolish ehtimoli; pu (t) – asta-sekin nosozliklarga mos keladigan elementning ishlamay qolish ehtimoli. to'satdan va asta-sekin ishlamay qolish modellariga asoslanib, biz quyidagi ifodani olamiz: bu yerda tu \ u003d f(t) – izolyatsiyaning mustahkamligi va tashqi ta'sir xususiyatlariga qarab izolyatsiyaning ishlash muddati. bu yerdan siz kuch izolyatsiyasining ishlash muddatini aniqlashingiz mumkin, t vaqt uchun ma'lum bir ishonchlilik darajasiga mos keladigan transformator (0, t): transformatorning ishonchliligi ko'plab omillarga bog'liq bo'lib, ulardan elektr …$

2 / 32

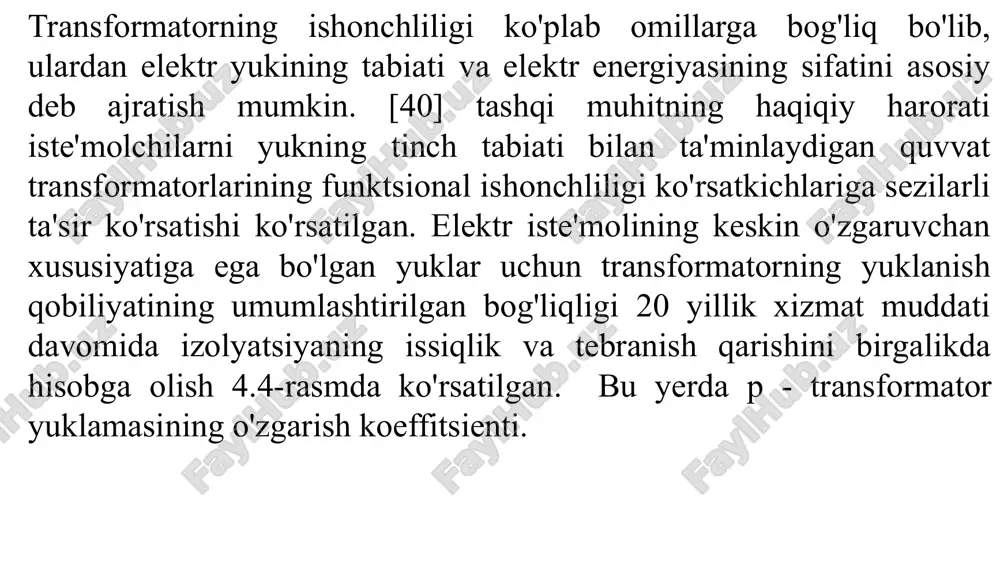

shlash ehtimoli 0,8 bilan izolyatsiyaning issiqlik va titroq eskirishi dinamikasi: 1 tipdagi tm 1,0÷6,3 mva; trdtsn 63000/110; tdtsn 80000/110; 2-tip. trdn 10; 16; 40; 63 mva; trdtsn 63000/220; 3-tip. trdn 25000/110; 4-tip trdtsn 80000/110. demak, quvvat transformatorining ishonchlilik darajasini aniqlashda yukning tabiati va atrof-muhit ta'sirini hisobga olish kerak. tarmoqda yuzaga keladigan elektr energiyasining (ce) sifatining buzilishi ees elementlarining izolyatsiyasiga salbiy issiqlik, elektr va mexanik ta'sirlarning kuchayishiga olib kelishi mumkin. issiqlik ta'sirining sababi elektr jihozlari ichidagi elektr energiyasining yo'qolishi. tbe buzilishi yo'qotishlarning ko'payishiga va shuning uchun issiqlik ta'sirining kuchayishiga olib keladi shuni ta'kidlash kerakki, elektr energiyasi sifati past bo’lganidan qo'shimcha yo'qotishlar kuchi butun quvvat transformatorini yoki elektr mashinasini emas, balki normal sharoitda termal stressli bo'lgan alohida nuqtalarni isitadi. aynan shu nuqtalarda izolyatsiyada tezlashtirilgan qarish sodir bo'ladi. izolyatsiyaning xizmat qilish muddatini qisqartirish orqali ie buzilishi elektr energiyasi tizimining elementlarining o'rtacha ish vaqtiga va shuning uchun qolgan ishonchlilik ko'rsatkichlariga ta'sir qiladi. elementning ishdan …

3 / 32

irish. energiya sifatining buzilishi butun ish vaqti davomida ishlamay qolish tezligining oshishiga olib keladi, bu xarakteristikaning yuqoriga parallel uzatilishiga teng (o'qlar bilan ko'rsatilgan). agar etarli statistik ma'lumotlar mavjud bo'lsa, ushbu qaramlikdan foydalanish mumkin. agar ular yo'q bo'lsa, uskunani ishga tushirish jarayoni tugagan va ta'mirlashning normal chastotasi saqlanib qolgan normal ishlash davri uchun λ vaqt o'tishi bilan doimiy deb hisoblash mumkin va taqsimotning indikativ qonunidan foydalanish mumkin. keyin elektr energiyasining sifatini hisobga olgan holda ishlamay qolish darajasi quyidagicha bo'ladi: -past energiya sifatida izolyatsiyaning ishlash muddatini qisqartirishi / 2 – elektr uskunaning past va me’yoriy energiya sifatidagi xizmat muddatlarining nisbati gde τ1 /τ2 – otnoshenie sroka slujbi oborudovaniya pri nalichii iskajeniy ke k sroku slujbi pri ix otsutstvii; δτ - sokrashenie sroka slujbi izolyatsii pri nizkom ke. obichno polagayut, chto srok slujbi izolyatsii pri teplovom starenii obratno proportsionalen skorosti ximicheskix reaktsiy. togda, ispolzuya uravnenie arreniusa, mojno poluchit sleduyushee virajenie dlya otnosheniya srokov …

4 / 32

chulg‘amlarida haroratning o’zgarishi rasmda berilgan bu yerda g, ε – issiqlik diagrammasidan olingan koeffitsientlar transformatorlar uchun; t-pue tavsiyalari bo'yicha qabul qilingan koeffitsient: m d= 0,8 sovutish tizimiga ega transformatorlar uchun m, dts sovutish tizimiga ega transformatorlar uchun d= 0,9, dts va c sovutish tizimiga ega transformatorlar uchun d =1 i-tahlil qilinayotgan rejimda transformator toki; itr.nom. - transformatorning nominal toki. ushbu (4.37) formuladagi ortiqcha harorat farqini (t2-t1) aniqlaydi. yog‘ning qizish harorati undagi quvvat yo'qotishlariga bog'liq bo’ladi: bu yerda: δp-transformatordagi quvvat yo'qotishlari. quvvat transformatori uchun past elektr energiyasining sifatida quvvatni hisobga olgan holda quvvat yo'qotilishi quyidagicha aniqlanadi: nominal yo'qotishlar ulushlarida energiya sifatining pastligi natijasida yuzaga keladigan qo'shimcha qisqa tutashuv quvvat yo'qotishlari quyidagi ifoda bilan aniqlanadi bu yerda: n-yuqori garmonika raqami k21, k01, ki –mos ravishda n-garmonika tokening nol va teskari ketma-ketlik nosimmetriyalik koefitsientlari elektr energiyasi sifati pastligidan kelib chiqadigan qo'shimcha salt ishlash yo'qotishlari nominal yo'qotishlarning ulushlarida quyidagi formula bo'yicha topiladi: bu yerda …

5 / 32

tmoqda. shu bilan birga, transformatorning past yuk koeffitsienti bilan davlat standarti 13109-97 tomonidan ruxsat etilgan maksimal qiymatlar darajasida energiya sifatining buzilishi izolyatsiya haroratining ruxsat etilganidan yuqori bo'lishiga olib kelmaydi. transformatorning to'liq yuklanishi bilan energiya sifatining nisbatan kichik buzilishi ruxsat etilgan haroratning oshishiga olib keladi chegara parametrlari: yuklanish koeffitsienti, pte tomonidan tavsiya etilgan 0,7 ga teng va gost tomonidan ruxsat etilgan maksimal 13109-97 qiymatlari darajasida ee sifatining pasayish qiymati. ularning har qandayining ko'payishi izolyatsiyaning ishlash muddatini pasayishiga va shuning uchun transformatorning ishlash ishonchliligini pasayishiga olib keladi. xuddi shunday, muvaffaqiyatsizlik intensivligi o'rtasidagi bog'liqlikni ko'rsatish mumkin, sinxron mashinada ham elektr energiya sifatini pasayishi uning qizishiga olib keladi. bunday holda, elektr energiyasi sifati (ce) normal ce da uning haroratidan buzilganda stator simlarinıng haroratining o'rtacha qiymatini aniqlash kerak bo’ladi: o'lchov organi ikki nuqtaning potentsial farqini nazorat qiladi. kondensator c1 transformatorlarining yuki o'zgarganda, kuchlanish doimiy vaqt r5 c1 ga o'zgaradi, bu qiymat transformatorning doimiy o'rash vaqtiga …
