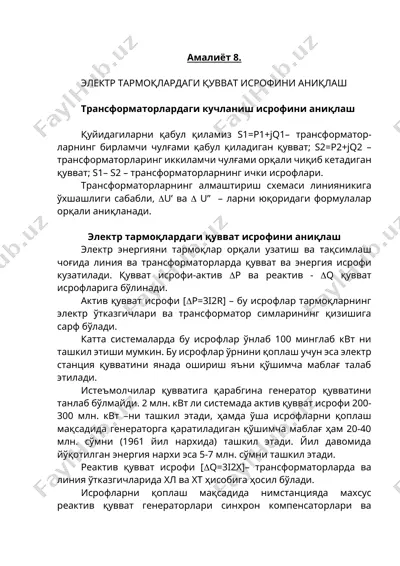

амалиёт 8. электр тармоқлардаги қувват исрофини аниқлаш трансформаторлардаги кучланиш исрофини аниқлаш қуйидагиларни қабул қиламиз s1=p1+jq1– трансформатор-ларнинг бирламчи чулғами қабул қиладиган қувват; s2=p2+jq2 – трансформаторларинг иккиламчи чулғами орқали чиқиб кетадиган қувват; s1– s2 – трансформаторларнинг ички исрофлари. трансформаторларнинг алмаштириш схемаси линияникига ўхшашлиги сабабли, u’ ва u” – ларни юқоридаги формулалар орқали аниқланади. электр тармоқлардаги қувват исрофини аниқлаш электр энергияни тармоқлар орқали узатиш ва тақсимлаш чоғида линия ва трансформаторларда қувват ва энергия исрофи кузатилади. қувват исрофи-актив р ва реактив - q қувват исрофларига бўлинади. актив қувват исрофи [p=3i2r] – бу исрофлар тармоқларнинг электр ўтказгичлари ва трансформатор симларининг қизишига сарф бўлади. катта системаларда бу исрофлар ўнлаб 100 минглаб квт ни ташкил этиши мумкин. бу исрофлар ўрнини қоплаш учун эса электр станция қувватини янада ошириш яъни қўшимча маблағ талаб этилади. истеъмолчилар қувватига қарабгина генератор қувватини танлаб бўлмайди. 2 млн. квт ли системада актив қувват исрофи 200-300 млн. квт –ни ташкил этади, ҳамда ўша исрофларни …

2 / 6

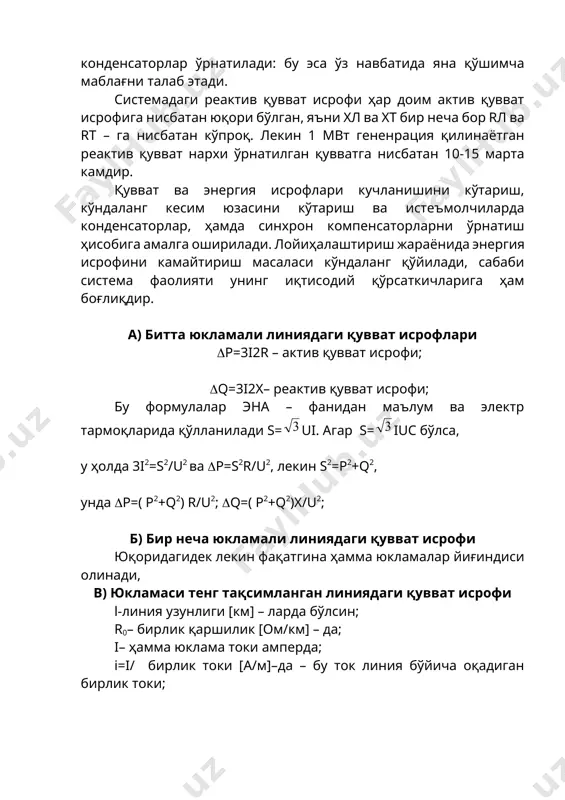

иларда конденсаторлар, ҳамда синхрон компенсаторларни ўрнатиш ҳисобига амалга оширилади. лойиҳалаштириш жараёнида энергия исрофини камайтириш масаласи кўндаланг қўйилади, сабаби система фаолияти унинг иқтисодий қўрсаткичларига ҳам боғлиқдир. а) битта юкламали линиядаги қувват исрофлари р=3i2r – актив қувват исрофи; q=3i2x– реактив қувват исрофи; бу формулалар эна – фанидан маълум ва электр тармоқларида қўлланилади s=ui. агар s=iuc бўлса, у ҳолда 3i2=s2/u2 ва р=s2r/u2, лекин s2=p2+q2, унда р=( p2+q2) r/u2; q=( p2+q2)x/u2; б) бир неча юкламали линиядаги қувват исрофи юқоридагидек лекин фақатгина ҳамма юкламалар йиғиндиси олинади, в) юкламаси тенг тақсимланган линиядаги қувват исрофи l-линия узунлиги [км] – ларда бўлсин; r0– бирлик қаршилик [ом/км] – да; i– ҳамма юклама токи амперда; i=i/ бирлик токи [а/м]–да – бу ток линия бўйича оқадиган бирлик токи; р, q – ларни аниқлаш учун, биз линия охиридан (х) – оралиқдан элементар қисм (dx) –ни ажратиб оламиз ва шу қисм учун қувват исрофини аниқлаймиз: d(p)=3(ix)2rodx. тўлиқ исрофни аниқлаш учун линия бошидан охиригача …

3 / 6

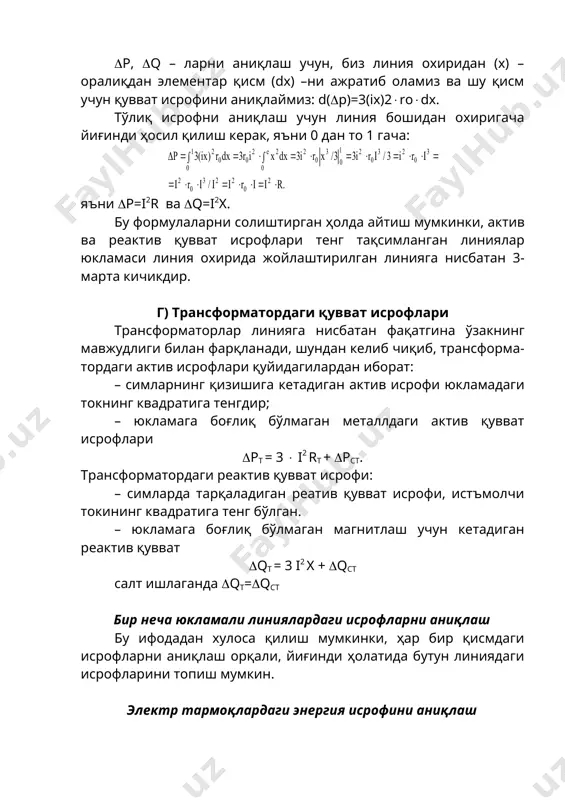

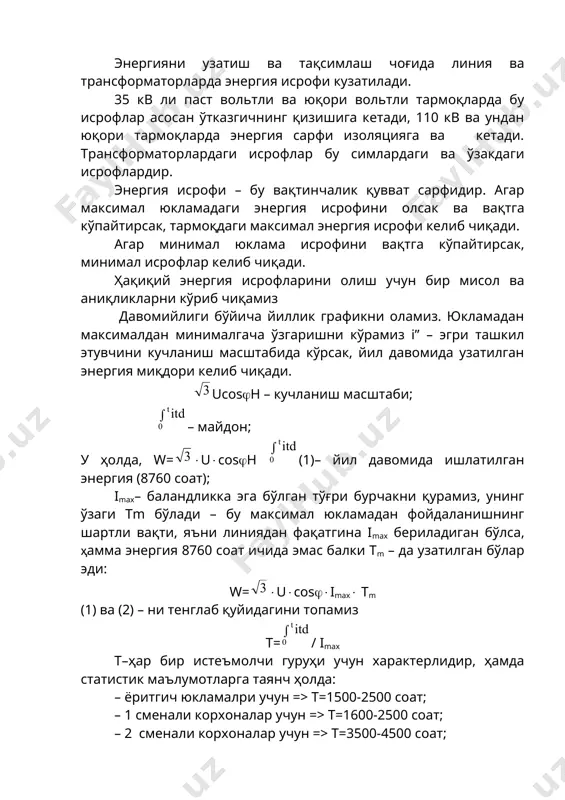

лиш мумкинки, ҳар бир қисмдаги исрофларни аниқлаш орқали, йиғинди ҳолатида бутун линиядаги исрофларини топиш мумкин. электр тармоқлардаги энергия исрофини аниқлаш энергияни узатиш ва тақсимлаш чоғида линия ва трансформаторларда энергия исрофи кузатилади. 35 кв ли паст вольтли ва юқори вольтли тармоқларда бу исрофлар асосан ўтказгичнинг қизишига кетади, 110 кв ва ундан юқори тармоқларда энергия сарфи изоляцияга ва кетади. трансформаторлардаги исрофлар бу симлардаги ва ўзакдаги исрофлардир. энергия исрофи – бу вақтинчалик қувват сарфидир. агар максимал юкламадаги энергия исрофини олсак ва вақтга кўпайтирсак, тармоқдаги максимал энергия исрофи келиб чиқади. агар минимал юклама исрофини вақтга кўпайтирсак, минимал исрофлар келиб чиқади. ҳақиқий энергия исрофларини олиш учун бир мисол ва аниқликларни кўриб чиқамиз давомийлиги бўйича йиллик графикни оламиз. юкламадан максималдан минималгача ўзгаришни кўрамиз i” – эгри ташкил этувчини кучланиш масштабида кўрсак, йил давомида узатилган энергия миқдори келиб чиқади. ucosh – кучланиш масштаби; – майдон; у ҳолда, w=ucosh (1)– йил давомида ишлатилган энергия (8760 соат); imax– баландликка …

4 / 6

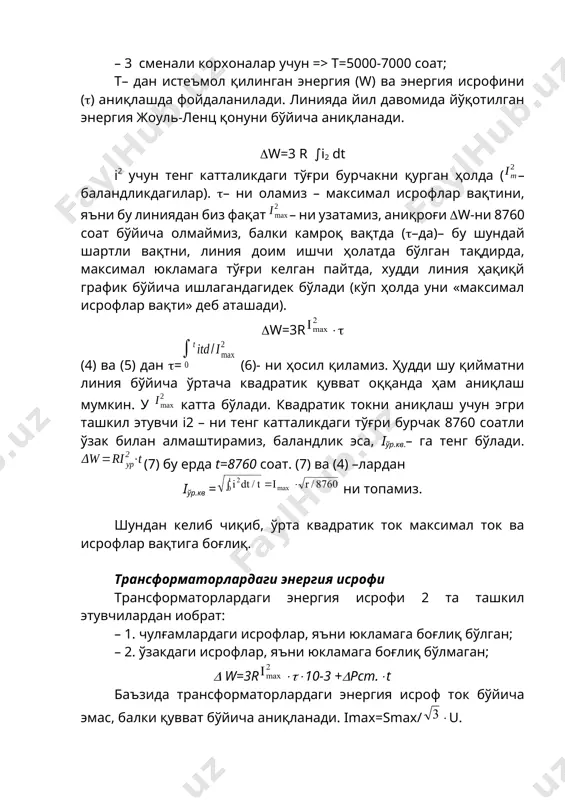

офлар вақтини, яъни бу линиядан биз фақат – ни узатамиз, аниқроғи w-ни 8760 соат бўйича олмаймиз, балки камроқ вақтда (–да)– бу шундай шартли вақтни, линия доим ишчи ҳолатда бўлган тақдирда, максимал юкламага тўғри келган пайтда, худди линия ҳақиқй график бўйича ишлагандагидек бўлади (кўп ҳолда уни «максимал исрофлар вақти» деб аташади). w=3r (4) ва (5) дан = (6)- ни ҳосил қиламиз. ҳудди шу қийматни линия бўйича ўртача квадратик қувват оққанда ҳам аниқлаш мумкин. у катта бўлади. квадратик токни аниқлаш учун эгри ташкил этувчи i2 – ни тенг катталикдаги тўғри бурчак 8760 соатли ўзак билан алмаштирамиз, баландлик эса, iўр.кв.– га тенг бўлади. (7) бу ерда t=8760 cоат. (7) ва (4) –лардан iўр.кв = ни топамиз. шундан келиб чиқиб, ўрта квадратик ток максимал ток ва исрофлар вақтига боғлиқ. трансформаторлардаги энергия исрофи трансформаторлардаги энергия исрофи 2 та ташкил этувчилардан иобрат: – 1. чулғамлардаги исрофлар, яъни юкламага боғлиқ бўлган; – 2. ўзакдаги исрофлар, яъни юкламага …

5 / 6

mage8.wmf oleobject3.bin oleobject4.bin image9.wmf oleobject5.bin image10.wmf image11.wmf image12.wmf image1.wmf image2.wmf image3.wmf image4.wmf image5.wmf 2 max i 2 max i 2 max 0 / i itd t ò t ri w ур × = d 2 8760 / r i t / dt i max t 0 2 × = ò ; т т t р 10 r ) u / ) q p (( t p 10 r ) u / s ( w ст 3 2 2 max 2 max c 3 t 2 2 max t × d + + × t × × + = × d + × t × × = d - - t p 10 p 10 p 10 p w c т 3 . ср 3 c c 3 h h × d + × t × d + × t × d + × t × d = d - - …
