tarmoqdagi ruxsat etilgan kuchlanish isrofini aniqlash

PPTX 2,6 MB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1685343586.pptx n a a u u u - = d n b b u u u - = d ; n a a u u u - = d . ab b a a a u u u u u = - = - d d max min 25 , 0 s s × ³ n u u × - ³ % 5 100 d n u u × - ³ % 5 25 d %, 5 25 100 + = = г г u u d d %; 10 100 + = г u d ; 0 25 = г u d %; 5 100 . . + = st p u d %; 0 25 . . = st p u d 100 . утк u 100 . ' 25 . ' 25 , 0 tk o tk o u u d = d j j sin cos …

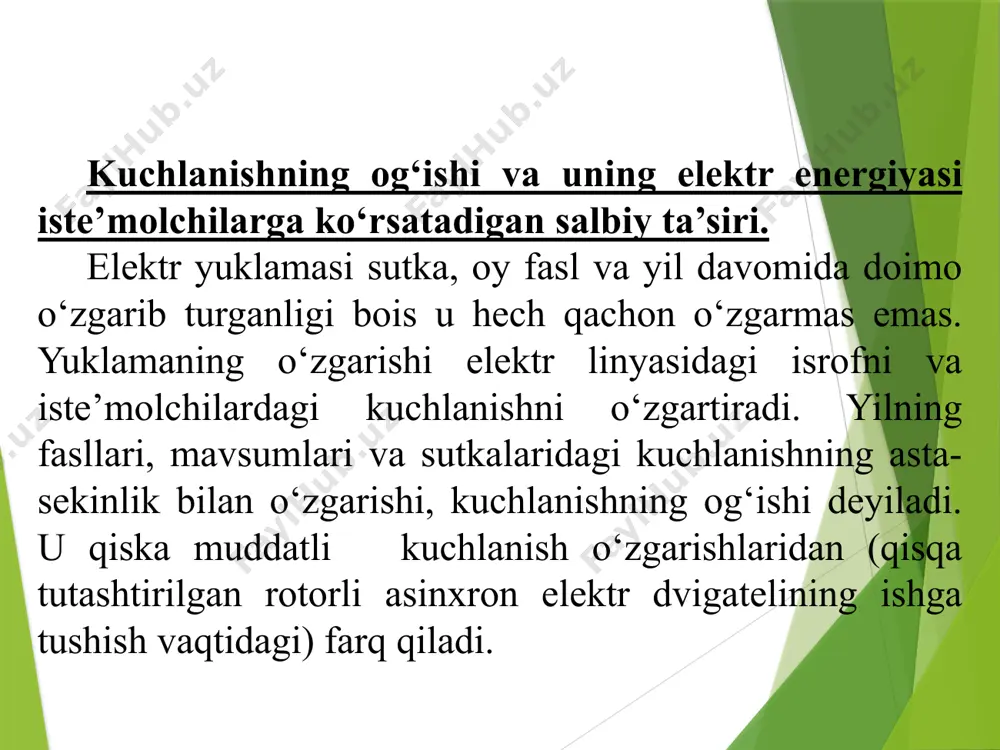

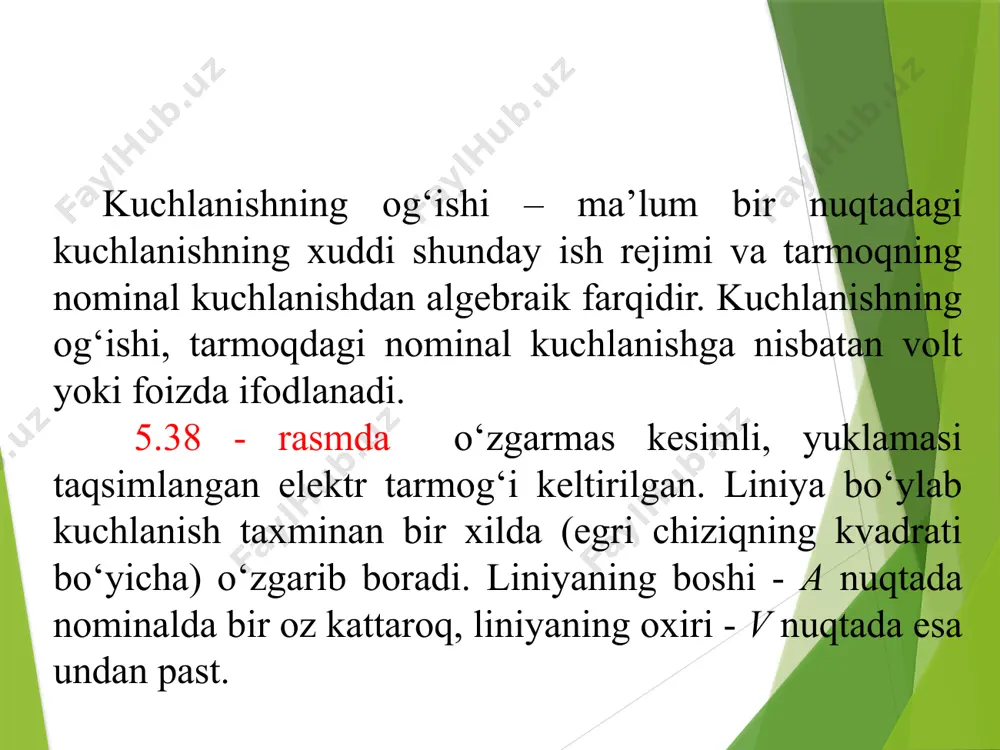

o‘zgarib turganligi bois u hech qachon o‘zgarmas emas. yuklamaning o‘zgarishi elektr linyasidagi isrofni va iste’molchilardagi kuchlanishni o‘zgartiradi. yilning fasllari, mavsumlari va sutkalaridagi kuchlanishning asta-sekinlik bilan o‘zgarishi, kuchlanishning og‘ishi deyiladi. u qiska muddatli kuchlanish o‘zgarishlaridan (qisqa tutashtirilgan rotorli asinxron elektr dvigatelining ishga tushish vaqtidagi) farq qiladi. kuchlanishning og‘ishi – ma’lum bir nuqtadagi kuchlanishning xuddi shunday ish rejimi va tarmoqning nominal kuchlanishdan algebraik farqidir. kuchlanishning og‘ishi, tarmoqdagi nominal kuchlanishga nisbatan volt yoki foizda ifodlanadi. 5.38 - rasmda o‘zgarmas kesimli, yuklamasi taqsimlangan elektr tarmog‘i keltirilgan. liniya bo‘ylab kuchlanish taxminan bir xilda (egri chiziqning kvadrati bo‘yicha) o‘zgarib boradi. liniyaning boshi - a nuqtada nominalda bir oz kattaroq, liniyaning oxiri - v nuqtada esa undan past. liniyaning boshidagi kuchlanishning og‘ishi voltlarda quyidagicha ifodalanadi: liniyaning oxirida: kuchlanishning og‘ishi elektr energiyasi iste’molchilari ishiga salbiy ta’sir ko‘rsatadi. ushbu salbiy holatga qishloq va suv xo‘jaligida, ko‘pincha yoritish (ayniqsa cho‘g‘lanma lampali) qurilmalari moyil bo‘ladi. cho‘g‘lanma lampalarning kattaligini tavsiflovchi kattaliklarga: quvvat …

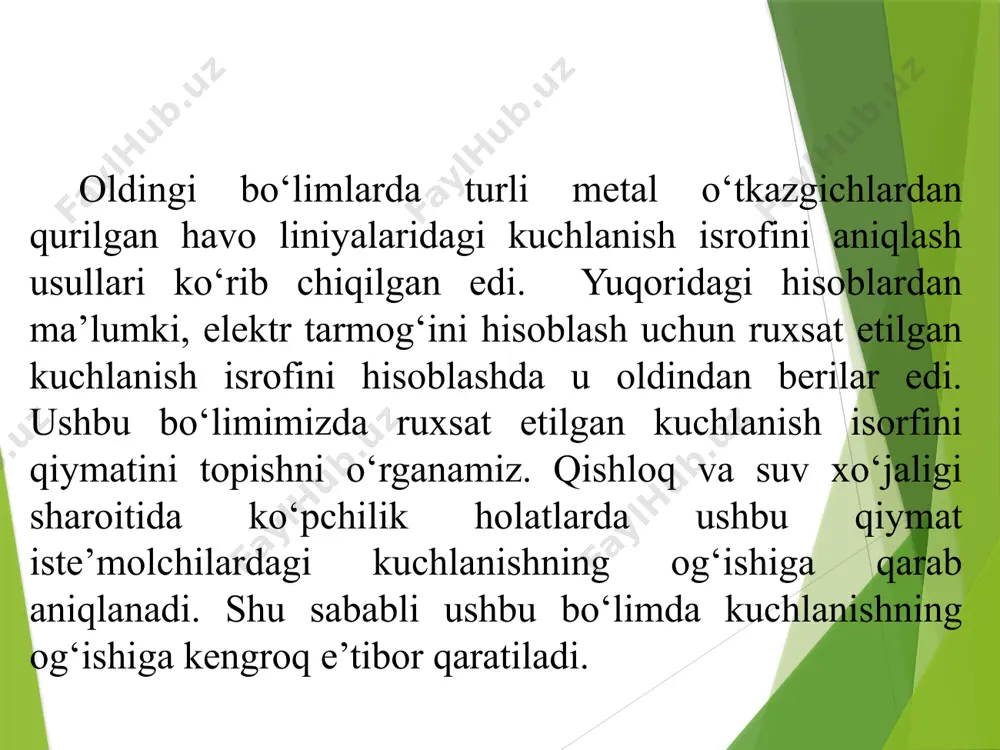

hlarga ega bo‘lgan lampalar 1000 soat emas, 480 soat xizmat qiladi. kuchlanishning pasayishi lampadan chiquvchi nur oqimini kamaytiradi va natijada yoritilganlik zaiflashadi. kuchlanish 95% bo‘lganda lampaning nominal nur oqimi 81,5% ni tashkil etadi. 5.39-rasm. kichik quvvatli elektrostansiyaning past kuchlanishli elektr tarmog‘i yuqorida keltirilgan ma’lumotlar asosida kuchlanishning pasayishi yoritish tizimi uchun salbiy oqibatlarga olib keladi. shu sababli kuchlanishning o‘zgarishini imkon qadar cheklash kerak. lyuminissent lampalar yoki kunduzgi yoritish lampalariga (yoy razryadli va h.k) cho‘g‘lanma lampalarga qaraganda kuchlanishning o‘zgarishi sezilarli darajada ta’sir etmaydi. tarmoqdagi kuchlanishning o‘rtacha o‘zgarishi ±1% bo‘lsa lampalardagi nur oqimi ±1% ga o‘zgaradi, nur tarqatish esa ±0,5% ga pasayadi. ammo kuchlanish nominal kuchlanishga nisbatan 93...94% pasayganda lampa yonmaydi. uy ro‘zg‘or elektr anjomlari (isitish asboblari, dazmol va h.k.) kuchlanish o‘zgarishi sezilarli ta’sir etmaydi. ammo shuni e’tiborga olish kerak-ki, elektr quvvati kuchlanishning o‘zgarishiga to‘g‘ri proporsional ravishda o‘zgaradi. demak, masalan, elektr tarmog‘idagi nominal kuchlanish 90% ga o‘zgarganda quvvati 400 vt bo‘lgan dazmol atigi …

di. elektr tarmoqlarni loyihalaganda kuchlanishning eng katta miqdordagi og‘ishi ruxsat etilgan qiymat doirasida bo‘lishi va ta’minot manbai (transformator) imkon qadar iste’molchiga yaqin bo‘lishi talab etiladi. aks holda kuchlanish isrofini kamaytirish maqsadida elektr o‘tkazgichning kesim yuzasini kattaroq tanlash talab etiladi, bu o‘z navbatida metal sarfining ortishiga olib keladi. liniyalardagi kuchlanish isrofi kuchlanishning o‘zgarishiga bevosita bog‘liq. oldinroq keltirilgan 5.39-rasmga ko‘ra kuchlanishni og‘ishini quyidagicha ifodalash mumkin: birinchi tenglamadan ikkinchisini ayramiz va quyidagiga erishamiz: 14 dastlab ta’kidlangandek, elektr liniyasidagi yuklama domio o‘zgarishsiz qolmaydi, lekin beto‘xtov ravon o‘zgarib turadi. elektr tarmog‘i maksimal yuklama ostida yilning juda oz fursatidagina ishlaydi. kuzatishlarga qaraganda, ta’minot tarmoqlardagi minimal yuklama aksariyat qishloq elektr iste’molchilarida maksimalga nisbatan 25% gacha pasayishi mukin, ya’ni: shu sababli elektr tarmoqlaridagi kuchlanishning og‘ish hisobini ikki xil holat: maksimalga nisbatan 100 va 25% uchun bajariladi. ayonki birinchi holatda elektr tarmog‘idagi isrof eng yuqori va tarmoqning eng oxirida joylashgan iste’molchilarda kuchlanish eng past. shu sababli liniyani shunday hisoblash …

i. kuchlanishning og‘ishini aniqlash uchun ushbu barcha elementlarning ta’sirini o‘rganish zarur. elektr stansiyasidagi generatorlar. generatorda kuchlanishni o‘zgartirishning ikki xil rejimi mavjud. 1. o’zgarmas kuchlanish rejimida yuklama o‘zgarishidan qat’iy nazar butun ekspluatatsiya davomida o‘zgarmas holda nominalga nisbatan 5% yuqori holda tutib turiladi. oldingi belgilanishlarga tayangan holda buni quyidagicha ifodalash mumkin: ya’ni generatordagi kuchlanishning og‘ishi har qanday yuklamada ham nominal kuchlanishga nisbattan bir xil +5% ga teng. 2. qarama-qarshi o‘zgartirish rejimi bo‘lib uning mohiyati, yuklama ortishi bilan generatordagi kuchlanish ham ortadi. generatorda nominal kuchlanishga nisbatan quyidagi og‘ish chegaralari mavjud: kuchlanishni qarama-qarshi o‘zgartirishning ustunlik tomoni, ruxsat etilgan kuchlanish isrofini oshirish imkoniyatining mavjudligidir. ammo uni qo‘llash imkoniyati chegaralangan. bu haqda keyingi 5.4 - bo‘limda batafsil to‘xtalamiz. ta’minot podstansiyasining shinalari. aksariyat qishloq va suv xo‘jaligidagi kommunal, maishiy va ishlab chiqarish elektr iste’molchilari ta’minot podstansiyasining shinalaridan elektr energiyasi bilan ta’minlanadi. buning uchun kuchlanishi 35/10 kv li yoki 110/35 kv li podstansiyalari ishlatiladi. suv xo‘jaligi tizimlarida kuchlanishi …
