1 / 11

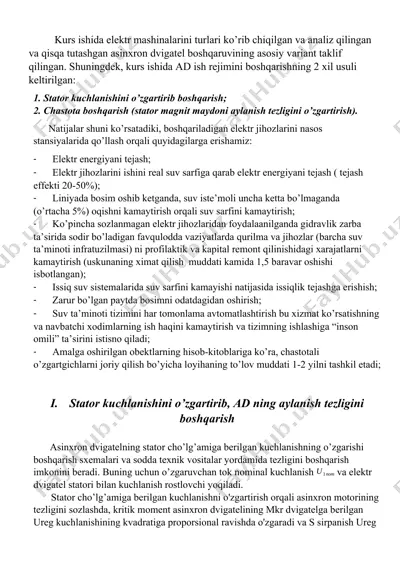

kurs ishida elektr mashinalarini turlari ko’rib chiqilgan va analiz qilingan va qisqa tutashgan asinxron dvigatel boshqaruvining asosiy variant taklif qilingan. shuningdek, kurs ishida ad ish rejimini boshqarishning 2 xil usuli keltirilgan: 1. stator kuchlanishini o’zgartirib boshqarish; 2. chastota boshqarish (stator magnit maydoni aylanish tezligini o’zgartirish). natijalar shuni ko’rsatadiki, boshqariladigan elektr jihozlarini nasos stansiyalarida qo’llash orqali quyidagilarga erishamiz: · elektr energiyani tejash; · elektr jihozlarini ishini real suv sarfiga qarab elektr energiyani tejash ( tejash effekti 20-50%); · liniyada bosim oshib ketganda, suv iste’moli uncha ketta bo’lmaganda (o’rtacha 5%) oqishni kamaytirish orqali suv sarfini kamaytirish; · ko’pincha sozlanmagan elektr jihozlaridan foydalaanilganda gidravlik zarba ta’sirida sodir bo’ladigan favqulodda vaziyatlarda qurilma va jihozlar (barcha suv ta’minoti infratuzilmasi) ni profilaktik va kapital remont qilinishidagi xarajatlarni kamaytirish (uskunaning ximat qilish muddati kamida 1,5 baravar oshishi isbotlangan); · issiq suv sistemalarida suv sarfini kamayishi natijasida issiqlik tejashga erishish; · zarur bo’lgan paytda bosimni odatdagidan oshirish; · …

2 / 11

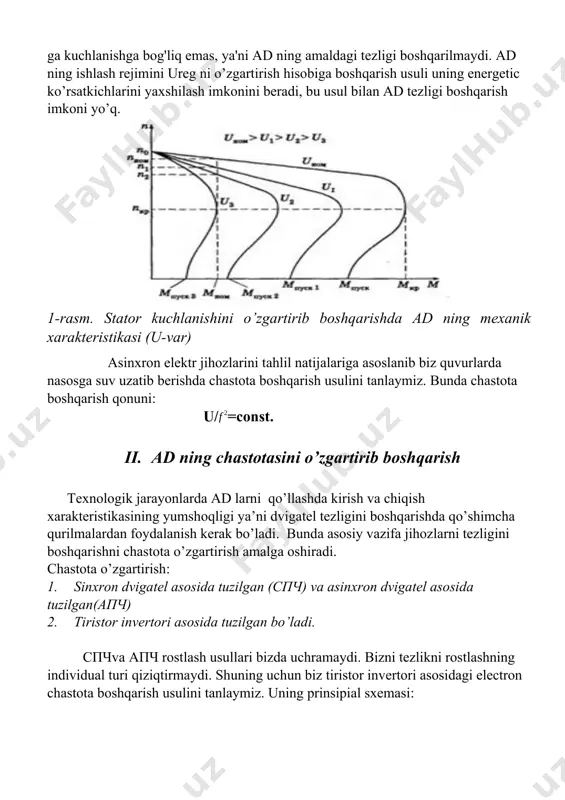

rish orqali asinxron motorining tezligini sozlashda, kritik moment asinxron dvigatelining mkr dvigatelga berilgan ureg kuchlanishining kvadratiga proporsional ravishda o'zgaradi va s sirpanish ureg ga kuchlanishga bog'liq emas, ya'ni ad ning amaldagi tezligi boshqarilmaydi. ad ning ishlash rejimini ureg ni o’zgartirish hisobiga boshqarish usuli uning energetic ko’rsatkichlarini yaxshilash imkonini beradi, bu usul bilan ad tezligi boshqarish imkoni yo’q. 1-rasm. stator kuchlanishini o’zgartirib boshqarishda ad ning mexanik xarakteristikasi (u-var) asinxron elektr jihozlarini tahlil natijalariga asoslanib biz quvurlarda nasosga suv uzatib berishda chastota boshqarish usulini tanlaymiz. bunda chastota boshqarish qonuni: u/=const. ii. ad ning chastotasini o’zgartirib boshqarish texnologik jarayonlarda ad larni qo’llashda kirish va chiqish xarakteristikasining yumshoqligi ya’ni dvigatel tezligini boshqarishda qo’shimcha qurilmalardan foydalanish kerak bo’ladi. bunda asosiy vazifa jihozlarni tezligini boshqarishni chastota o’zgartirish amalga oshiradi. chastota o’zgartirish: 1. sinxron dvigatel asosida tuzilgan (спч) va asinxron dvigatel asosida tuzilgan(апч) 2. tiristor invertori asosida tuzilgan bo’ladi. спчva апч rostlash usullari bizda uchramaydi. bizni tezlikni …

3 / 11

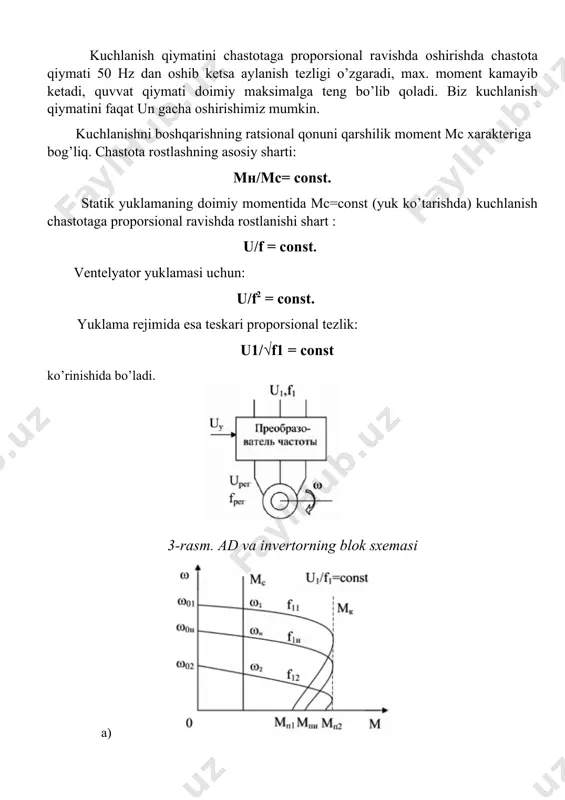

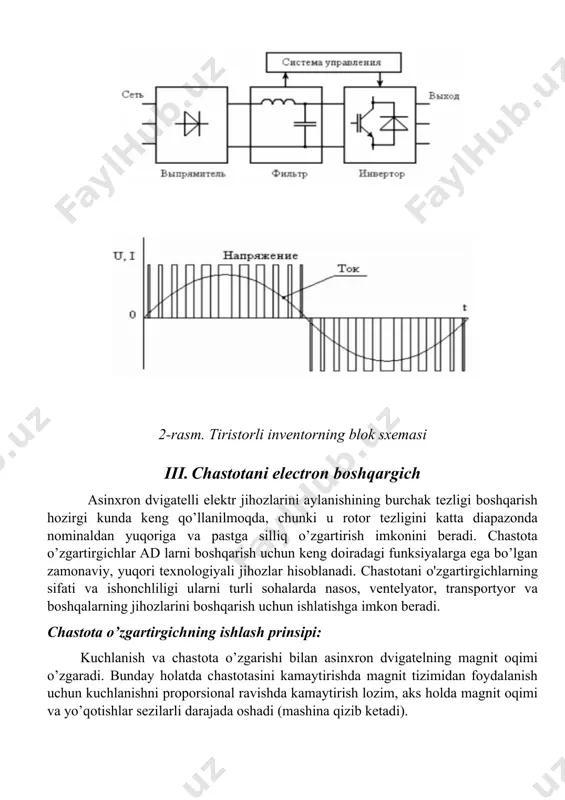

ansportyor va boshqalarning jihozlarini boshqarish uchun ishlatishga imkon beradi. chastota o’zgartirgichning ishlash prinsipi: kuchlanish va chastota o’zgarishi bilan asinxron dvigatelning magnit oqimi o’zgaradi. bunday holatda chastotasini kamaytirishda magnit tizimidan foydalanish uchun kuchlanishni proporsional ravishda kamaytirish lozim, aks holda magnit oqimi va yo’qotishlar sezilarli darajada oshadi (mashina qizib ketadi). kuchlanish qiymatini chastotaga proporsional ravishda oshirishda chastota qiymati 50 hz dan oshib ketsa aylanish tezligi o’zgaradi, max. moment kamayib ketadi, quvvat qiymati doimiy maksimalga teng bo’lib qoladi. biz kuchlanish qiymatini faqat un gacha oshirishimiz mumkin. kuchlanishni boshqarishning ratsional qonuni qarshilik moment mc xarakteriga bog’liq. chastota rostlashning asosiy sharti: мн/мс= соnst. statik yuklamaning doimiy momentida mc=const (yuk ko’tarishda) kuchlanish chastotaga proporsional ravishda rostlanishi shart : u/f = const. ventelyator yuklamasi uchun: u/f2 = const. yuklama rejimida esa teskari proporsional tezlik: u1/√f1 = const ko’rinishida bo’ladi. 3-rasm. ad va invertorning blok sxemasi a) b) c) 4-rasm. ad ni chastota boshqarish mexanik xarakteristikasi a) yuk …

4 / 11

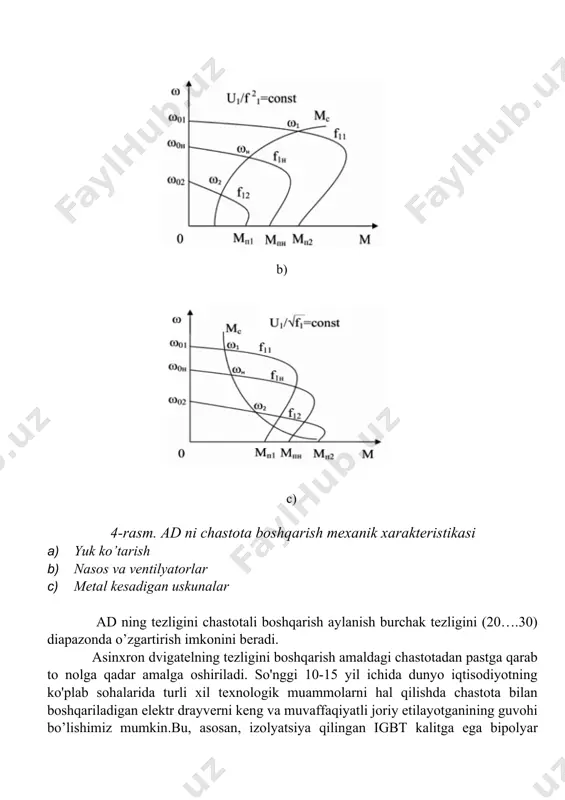

itga ega tranzistorlarga asoslangan chastota o’zgartgichlarning yaratilishi va rivojlanishi bilan bog’liq. kelgusidagida, sanoatda keng qo’llaniladigan, chastota orqali boshqariladigan uch fazali elektr jihozlarni muhokama qilamiz. asinxron elektrjihozlarda chastota o’zgartgichlarning qo’llanilishi chastota o’zgartgichning ish rejimi asinxron elektr dvigatel rotorining chastota aylanishi barqaror holatda chastota aylanishi dan sirpanish miqdori s ga farq qiladi. magnit maydoning aylanish chastotasi manba kuchlanishi chastotasiga bog’liq. 3 fazali kuchlanish chastota f bilan elektr dvigatelning stator cho’lg’amida aylanuvchi magnit maydon hosil qiladi. bu maydonning aylanish tezligi quyidagi formula yordamida aniqlanadi: = (1) bu yerda: p – statordagi qutblar juftligi soni maydonning radianda o’lchanadigan aylanish tezligi dan daqiqada ifodalanadigan aylanish chastotasi ga o’tish quyidagi formula yordamida amalga oshiriladi: = , (2) (2) ni tenglamani (1) ga qo’ysak: = . demak, asinxron va sinxron dvigatellar rotorining aylanish tezligi manba kuchlanishining chastotasiga bog’liq ekan. bu bog’liqlik chastotani boshqarish usulining asosiy sharti hisoblanadi. dvigatelning kirish qismidagi chastota o’zgartirgich f yordamida biz rotorning aylanish …

5 / 11

astota o’zgartirgichning ishlash prinsipi chastota o’zgartirgich boshqarilmaydigan diodli kuchaytirgich b, invertor, boshqarish tizimi (шим), avtomatik rostlash tizimi, g’altak lb va kondensator filtri cb(lc filtr ) dan tashkil topgan. (5-6rasm). chiqish chastotasi va kuchlanishi ni rostlash yuqori chastotali keng-impulsli boshqarish hisobidan invertorda amalga oshiriladi. 5-rasm chastota rostlashning blok sxemasi 6-rasm. chastota invertorining ishlash sxemasi (to’liq) 7-rasm ad ning chastota boshqarish usulidagi chastota va kuchlanishning o’zgarish ostsillogrammasi 8-rasm. ad ning tezligini chastota rostlash avtomatik tizimining blok sxemasi (teskari aloqasiz) qochirma nasos elektr jihozini chastota boshqarish mexanik xarakteristikasi hisobi hisoblash uchun kerakli ma’lumotlar: 1. qochirma nasosning passport ma’lumotlari 2. ad nasosning passport ma’lumotlari 3. nasos stansiyasining ishlash rejimi kirish hozirgi kunda xalq xo’jaligining turli sohalari va hatto, maishiy xizmatda ham elektr mashinalari, apparatlari va boshqa elektr jihozlari ko’p ishlatilmoqda. xususan, elektr energiyasining asosiy qismi – issiqlik gidro va atom stansiyalarida o’rnatilgan sinxron elektr mashinalarida hosil qilinadi. bunda, bug’ va gidroturbinalarning mexanik energiyasiga aylantiriladi. …
