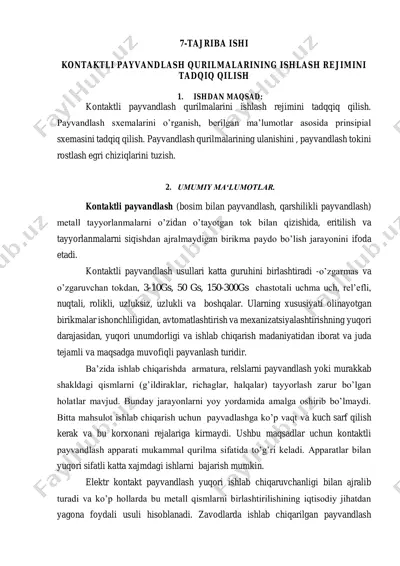

7-tajriba ishi kontaktli payvandlash qurilmalarining ishlash rejimini tadqiq qilish 1. ishdan maqsad: kontaktli payvandlash qurilmalarini ishlash rejimini tadqqiq qilish. payvandlash sxemalarini o’rganish, berilgan ma’lumotlar asosida prinsipial sxemasini tadqiq qilish. payvandlash qurilmalarining ulanishini , payvandlash tokini rostlash egri chiziqlarini tuzish. 2. umumiy ma‘lumotlar. kontaktli payvandlash (bosim bilan payvandlash, qarshilikli payvandlash) metall tayyorlanmalarni o’zidan o’tayotgan tok bilan qizishida, eritilish va tayyorlanmalarni siqishdan ajralmaydigan birikma paydo bo’lish jarayonini ifoda etadi. kontaktli payvandlash usullari katta guruhini birlashtiradi -o’zgarmas va o’zgaruvchan tokdan, 3-10gs, 50 gs, 150-300gs chastotali uchma uch, rel’efli, nuqtali, rolikli, uzluksiz, uzlukli va boshqalar. ularning xususiyati olinayotgan birikmalar ishonchliligidan, avtomatlashtirish va mexanizatsiyalashtirishning yuqori darajasidan, yuqori unumdorligi va ishlab chiqarish madaniyatidan iborat va juda tejamli va maqsadga muvofiqli payvanlash turidir. ba’zida ishlab chiqarishda armatura, relslarni payvandlash yoki murakkab shakldagi qismlarni (g’ildiraklar, richaglar, halqalar) tayyorlash zarur bo’lgan holatlar mavjud. bunday jarayonlarni yoy yordamida amalga oshirib bo’lmaydi. bitta mahsulot ishlab chiqarish uchun payvadlashga ko’p vaqt va …

2 / 6

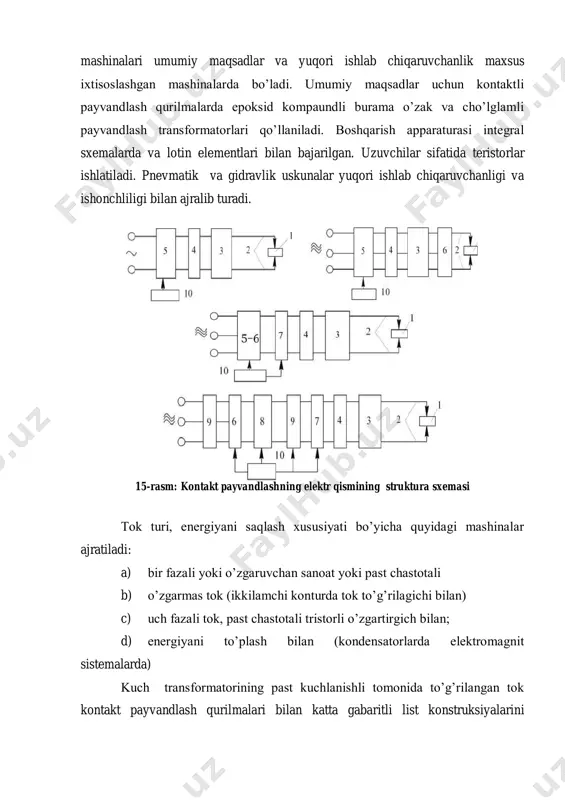

id kompaundli burama o’zak va cho’lglamli payvandlash transformatorlari qo’llaniladi. boshqarish apparaturasi integral sxemalarda va lotin elementlari bilan bajarilgan. uzuvchilar sifatida teristorlar ishlatiladi. pnevmatik va gidravlik uskunalar yuqori ishlab chiqaruvchanligi va ishonchliligi bilan ajralib turadi. 15-rasm: kontakt payvandlashning elektr qismining struktura sxemasi tok turi, energiyani saqlash xususiyati bo’yicha quyidagi mashinalar ajratiladi: a) bir fazali yoki o’zgaruvchan sanoat yoki past chastotali b) o’zgarmas tok (ikkilamchi konturda tok to’g’rilagichi bilan) c) uch fazali tok, past chastotali tristorli o’zgartirgich bilan; d) energiyani to’plash bilan (kondensatorlarda elektromagnit sistemalarda) kuch transformatorining past kuchlanishli tomonida to’g’rilangan tok kontakt payvandlash qurilmalari bilan katta gabaritli list konstruksiyalarini alyuminiy qotishmalarida titanlar issiqbardosh va zanglamaydigan po’latlarni payvandlashda bir qator texnologik afzalliklarga ega. 3. tajriba qurilmasi tuzilishi: kuch transformatorining past kuchlanishli tomonida to’g’rilangan tok kontakt payvandlash qurilmalari bilan katta gabaritli list konstruksiyalarini alyuminiy qotishmalarida titanlar issiqbardosh va zanglamaydigan po’latlarni payvandlashda bir qator texnologik afzalliklarga ega. 4. tajriba ishini bajarish tartibi "p" o’zgichini …

3 / 6

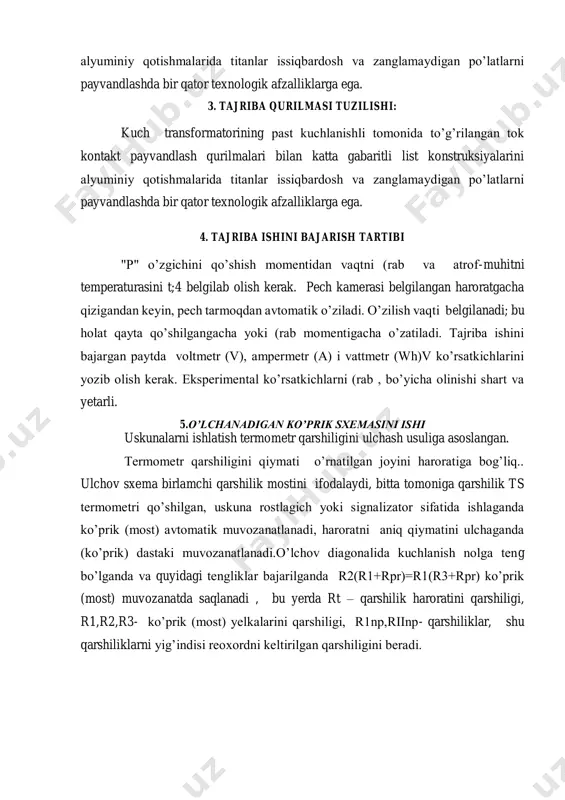

atiga bog’liq.. ulchov sxema birlamchi qarshilik mostini ifodalaydi, bitta tomoniga qarshilik ts termometri qo’shilgan, uskuna rostlagich yoki signalizator sifatida ishlaganda ko’prik (most) avtomatik muvozanatlanadi, haroratni aniq qiymatini ulchaganda (ko’prik) dastaki muvozanatlanadi.o’lchov diagonalida kuchlanish nolga teng bo’lganda va quyidagi tengliklar bajarilganda r2(r1+rpr)=r1(r3+rpr) ko’prik (most) muvozanatda saqlanadi , bu yerda rt – qarshilik haroratini qarshiligi, r1,r2,r3- ko’prik (most) yelkalarini qarshiligi, r1np,riinp- qarshiliklar, shu qarshiliklarni yig’indisi reoxordni keltirilgan qarshiligini beradi. 8. faza sеzuvchi kuchaytirgichni ishi. razbalansdan chiqaruvchi kuchlanishi, ob‘ekt haroratini datchik shkalasidagi o’rnatilgan qiymatidan farq qilganda paydo bo’ladi va jii i l2 lampalarida yig’ilgan uch kaskadli kuchlanish kuchaytirgichini kirishiga o’rnatiladi. kuchaytirgichni ta‘minoti l1,l2 lampalarda , filtr orqali bajariladi . kuchaytirgichni to’rtinchi kaskadi fazasezuvchi hisoblanadi. lampa l2ni ikkinchi yarmida yigilgan bo’lib va tr kuch transformatorini alohida chulg’amidan ta‘minlanadi. anod zanjiriga fazasezuvchi kaskadni ishlatuvchi r releni chulg’ami qo’shilgan va s7 kondensatori bilan shuntlangan. 9.eksprimеnt ma‘lumotlarini ishlab chiqish mеtodikasi i .ma‘lumki, qarshilik pechlarida quvvat koefitsienti va …

4 / 6

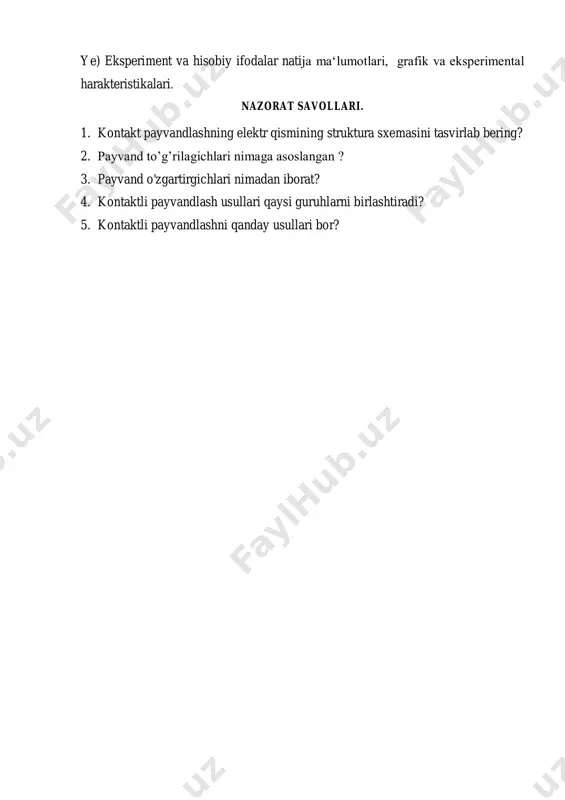

riba ishini printsipial sxemasi. ye) eksperiment va hisobiy ifodalar natija ma‘lumotlari, grafik va eksperimental harakteristikalari. nazorat savollari. 1. kontakt payvandlashning elektr qismining struktura sxemasini tasvirlab bering? 2. payvand to’g’rilagichlari nimaga asoslangan ? 3. payvand o'zgartirgichlari nimadan iborat? 4. kontaktli payvandlash usullari qaysi guruhlarni birlashtiradi? 5. kontaktli payvandlashni qanday usullari bor?
