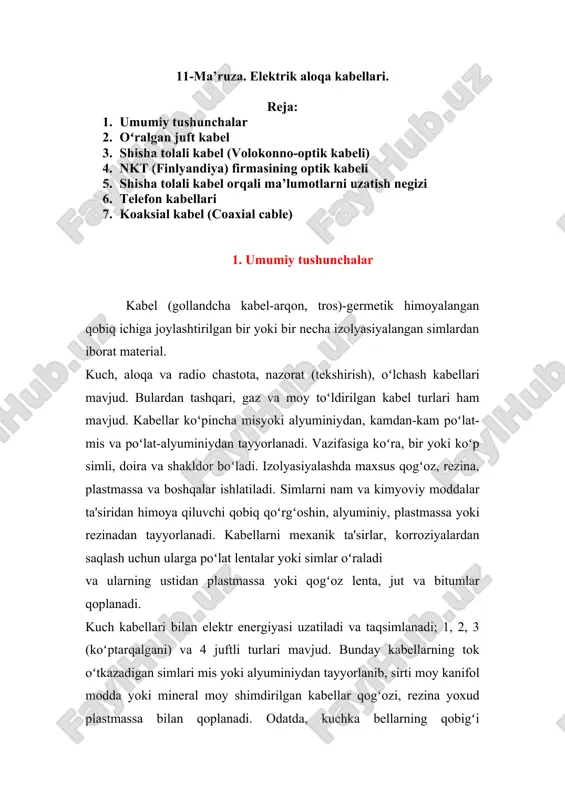

11-ma’ruza. elektrik aloqa kabellari. reja: 1. umumiy tushunchalar 2. oʻralgan juft kabel 3. shisha tolali kabel (volokonno-optik kabeli) 4. nkt (finlyandiya) firmasining optik kabeli 5. shisha tolali kabel orqali ma’lumotlarni uzatish negizi 6. telefon kabellari 7. koaksial kabel (coaxial cable) 1. umumiy tushunchalar kabel (gollandcha kabel-arqon, tros)-germetik himoyalangan qobiq ichiga joylashtirilgan bir yoki bir necha izolyasiyalangan simlardan iborat material. kuch, aloqa va radio chastota, nazorat (tekshirish), oʻlchash kabellari mavjud. bulardan tashqari, gaz va moy toʻldirilgan kabel turlari ham mavjud. kabellar koʻpincha misyoki alyuminiydan, kamdan-kam poʻlat-mis va poʻlat-alyuminiydan tayyorlanadi. vazifasiga koʻra, bir yoki koʻp simli, doira va shakldor boʻladi. izolyasiyalashda maxsus qogʻoz, rezina, plastmassa va boshqalar ishlatiladi. simlarni nam va kimyoviy moddalar ta'siridan himoya qiluvchi qobiq qoʻrgʻoshin, alyuminiy, plastmassa yoki rezinadan tayyorlanadi. kabellarni mexanik ta'sirlar, korroziyalardan saqlash uchun ularga poʻlat lentalar yoki simlar oʻraladi va ularning ustidan plastmassa yoki qogʻoz lenta, jut va bitumlar qoplanadi. kuch kabellari bilan elektr energiyasi uzatiladi …

2 / 1

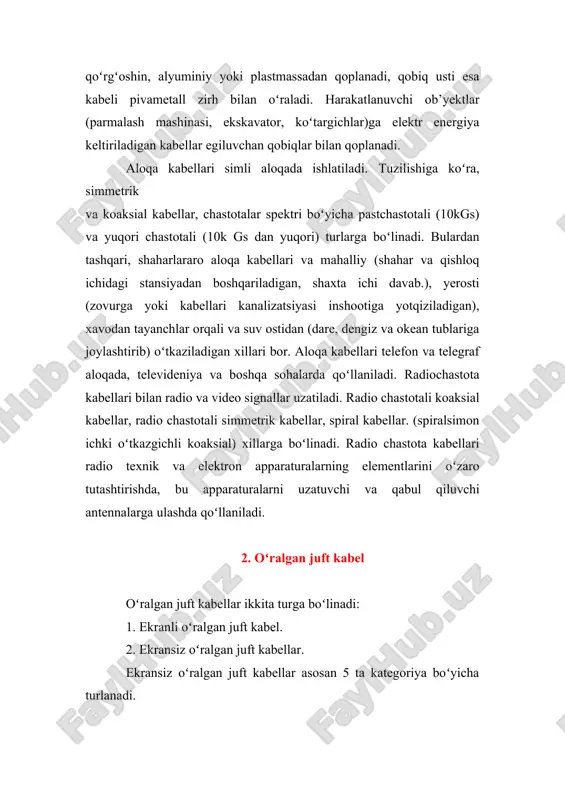

tashqari, shaharlararo aloqa kabellari va mahalliy (shahar va qishloq ichidagi stansiyadan boshqariladigan, shaxta ichi davab.), yerosti (zovurga yoki kabellari kanalizatsiyasi inshootiga yotqiziladigan), xavodan tayanchlar orqali va suv ostidan (dare, dengiz va okean tublariga joylashtirib) oʻtkaziladigan xillari bor. aloqa kabellari telefon va telegraf aloqada, televideniya va boshqa sohalarda qoʻllaniladi. radiochastota kabellari bilan radio va video signallar uzatiladi. radio chastotali koaksial kabellar, radio chastotali simmetrik kabellar, spiral kabellar. (spiralsimon ichki oʻtkazgichli koaksial) xillarga boʻlinadi. radio chastota kabellari radio texnik va elektron apparaturalarning elementlarini oʻzaro tutashtirishda, bu apparaturalarni uzatuvchi va qabul qiluvchi antennalarga ulashda qoʻllaniladi. 2. oʻralgan juft kabel oʻralgan juft kabellar ikkita turga boʻlinadi: 1. ekranli oʻralgan juft kabel. 2. ekransiz oʻralgan juft kabellar. ekransiz oʻralgan juft kabellar asosan 5 ta kategoriya boʻyicha turlanadi. 1-kategoriyaga tegishli kabel 1983 yilgacha telefon aloqasini ta'minlash uchun ishlatilgan. 2-kategoriyaga tegishli ebj kabel ibm firmasi tomonidan ishlab chiqilgan boʻlib 1mgs ga ma’lumot uzatish qobilyatiga ega. 3-kategoriyaga ebj …

3 / 1

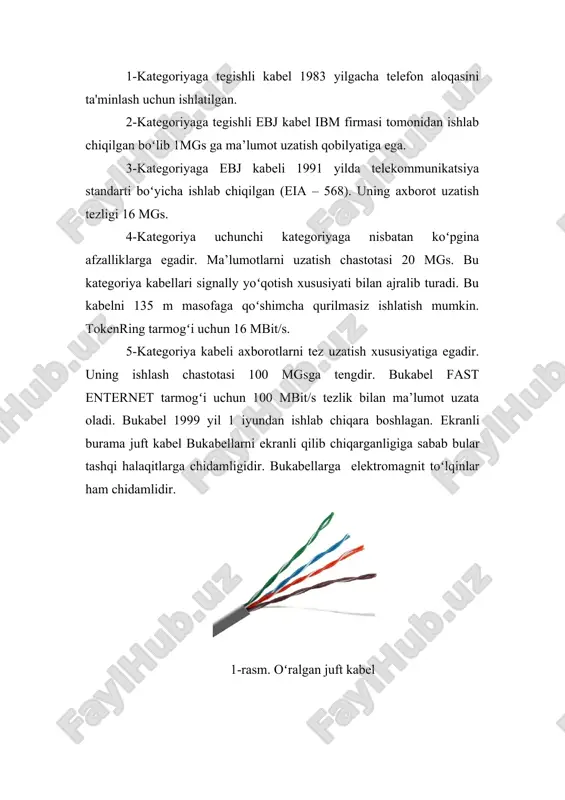

ab bular tashqi halaqitlarga chidamligidir. bukabellarga elektromagnit toʻlqinlar ham chidamlidir. 1-rasm. oʻralgan juft kabel bukabel ibm firmasida ishlab chiqilgan boʻlib standarti boʻyicha 9 ta turga boʻlinadi: ture1, ture2, ... , ture9. 1-turga tegishli kabellarda 2 juft oʻtkazgichdan iboratdir. bukabel ekraniga yerga ulanish moslamasi orqali yerga ulash orqali uni har xil tashqi maydonlardan himoya qilish mumkin. uning toʻlqin tarqatish qarshiligi 1500 om ga teng. bukabellar ya’ni burama juft kabellar arzonligi bilan ajralib turadi. 3. shisha tolali kabel (volokonno-optik kabeli) shisha tolali kabellarni asosiy ma’lumot tashuvchisi yorugʻlik nuridan iborat boʻladi. bu kabellar uzatish turiga qarab 3 ga boʻlinadi. koʻp modali tola pogʻonasimon uzatish koʻp modali asta (plavniy) uzatish bir modali tola bu turlarni koʻrinishi quyidagicha boʻladi. bu kabel orqali ma’lumotlarni uzatish oraligʻi 5 km dan 10 km masofada hech qanday yordamchi qurilmasiz ma’lumotlarni yetkazish mumkin. bitta modali kabellarda ma’lumotlar 100 ggs kilometr tezlikda uzatiladi. bu kabellarni ishlab chiqarish texnologiyasi juda qiyin boʻlgani …

4 / 1

igi, elektromagnit toʻlqinlar ta'sirini olmasligidir. kamchiligi esa yoki qiyinchiligi ularni bogʻlash (ulash) qiyinchiligidadir. 4.nkt" (finlyandiya) firmasining optik kabeli “nkt” firmasi lokal hisoblash tarmoqlari uchun tashqarida yotqaziladigan nkt 11943147 optical fibre lan cable warning inuisible laser light 6 mm 62,5/125 0,275 na 850/1300 nm markali optik kabellarni ishlab chiqaradi. 3.12-rasmda kabelning koʻndalang kesimi koʻrsatilgan. kabel tashqi polivinil xloridlishlangga 1 ega. bu shlang polietilen qobiq 2 ustiga qoplangan. belbogʻli izolyatsiya 3 sintetik tasmadan ishlangan. burama oʻramli kabel oʻzagi gidrofobli toʻldirgich 4 ichida joylashgan boʻlib, oltita fotoplastik modul 5 va ikki tapolietilenkordellit oʻldirgich 6 oʻz ichiga olgan. modullar bittadan koʻp modalitolaga 7 ega. markaziy kuch elementisteklo plastikdan yasalgan oʻq (oʻzak) koʻrinishida bajarilgan. kabel rusmini sharhlaymiz: nkt – nokia telecom; 11943147 – maxsulot kodi; optical fibrelan cable – lokal xisoblash tarmoqlari uchun optik tolali kabel; 4-rasm. nkt 11943147 optical fibre lan cable warning inuisible laser light 6 mm 62,5/125 0,275 na 850/1300 nm rusumli …

5 / 1

olalar turi qoʻllanilgan. ushbu turdagikabellarda tolalarning soni 24 tagacha boʻladi. kabel diametri 7.6 mm, ogʻirligi 55 kg/km, tortilish kuchi 80 kg*s(kg*kuch). mumkin boʻlgan egilish radiusi 150 mm. shuningdek, a-vb(bn)h 1x24 rusumli kabellardan xam foydalaniladi. bu kabellar kirishlarda qoʻllaniladi. bitta modulda tashqi qobigʻi jips (zich) joylashtirilgan optic tolalari boʻlib, ularni diametri 900 mkm gacha boʻladi (12.6-rasm). 5-rasm. a-dq(bn)h 1x12 rusumli kabel 6-rasm. a-vb(bn)h 1x24 rusumli kabel kabel himoya qobigʻi kuchaytirilgan 24 tatolali modul 1 ga, stekloplastikdan qilingan qattiqlovchi element 2, yongʻindan himoyalaydigan qobiq 3, suv qochiradigan qobiq 4 ga ega. kabel rusumi quyidagicha sharhlanadi: a – tashqi yotqazish kabeli; v – bir modulli konstruksiya; b – himoya qobig`i kuchaytirilgan tolalar; (bn) – stekloplastikli qattiqlovchi element; n – galogensiz qobiq; 1x24 – 24 tolali bitta modul. tolalar turi yuqorida qayd etilgan konstruksiyalarga oʻxshaydi. tolalarning maksimal soni 24 ta boʻlishi mumkin. kabel diametri 9.2 mm, vazni 78 kg/km, tortilish kuchi 110 kg*kuchdan kam …
