1 / 21

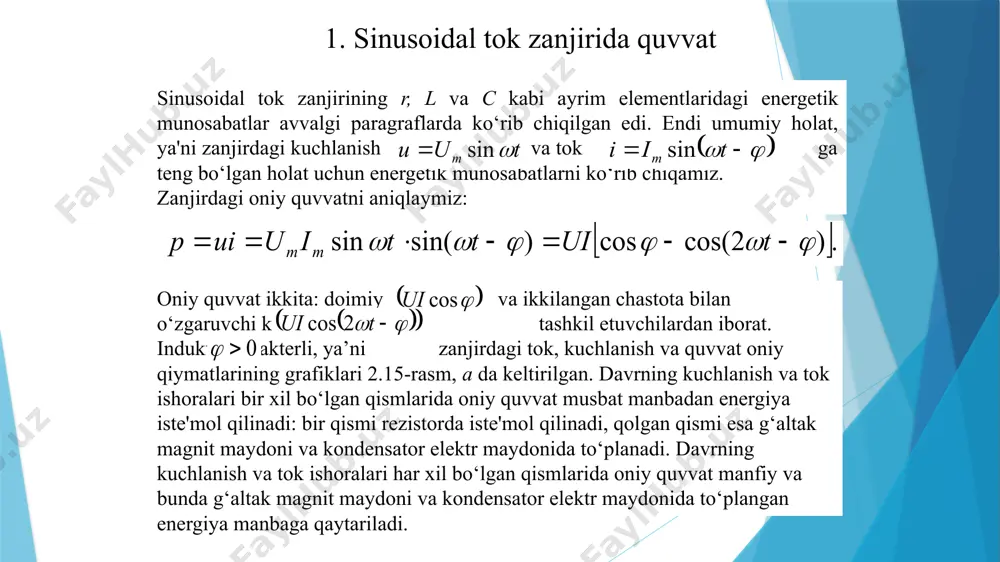

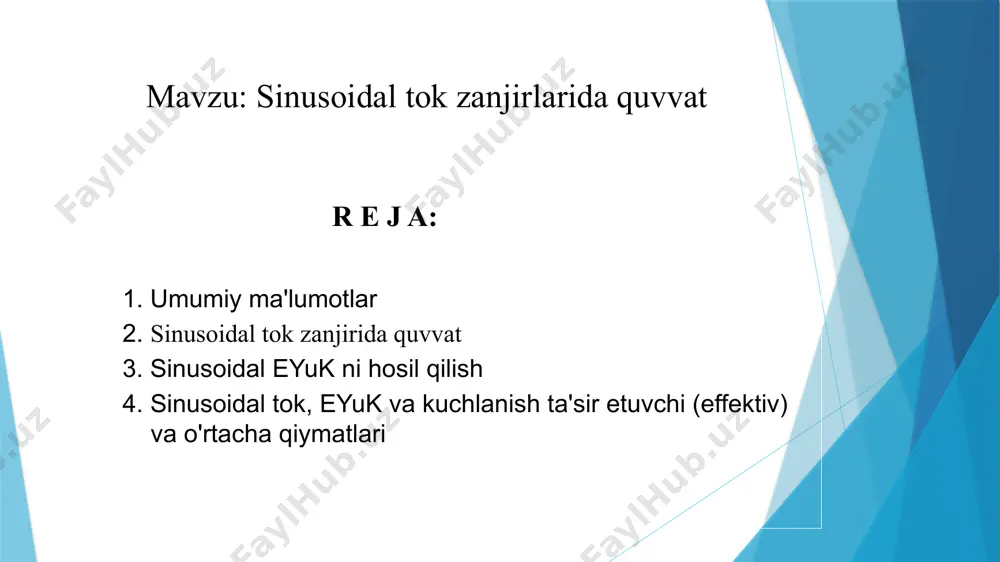

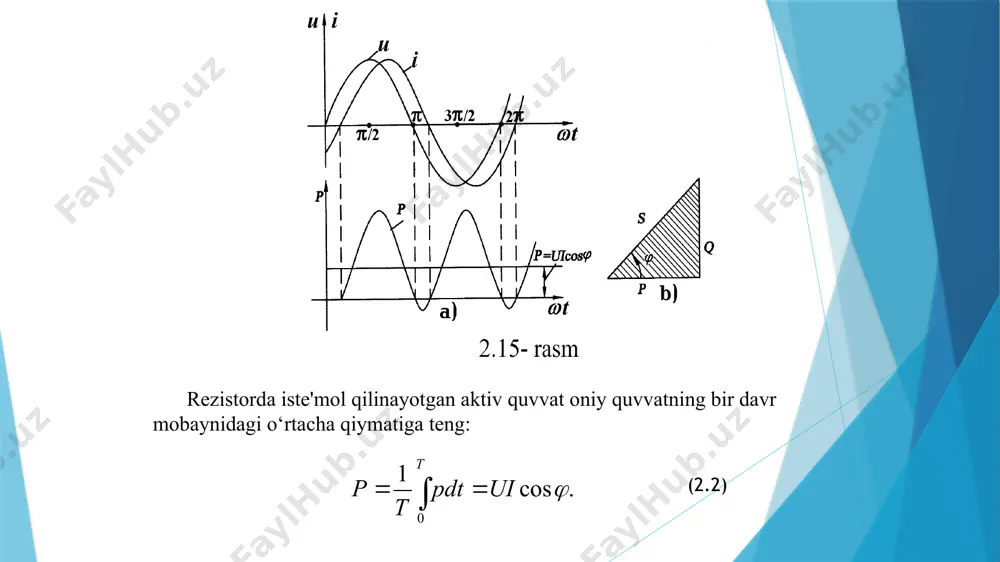

презентация powerpoint muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti 072-21 guruh talabasi choriyev mirjalolning elektronika va sxemalar fanidan tayyorlagan 2-mustaqil ishi o’qituvchi:sattarov. x r e j a: mavzu: sinusoidal tok zanjirlarida quvvat 1. umumiy ma'lumotlar 2. sinusoidal tok zanjirida quvvat 3. sinusoidal eyuk ni hosil qilish 4. sinusoidal tok, eyuk va kuchlanish ta'sir etuvchi (effektiv) va o'rtacha qiymatlari 1. sinusoidal tok zanjirida quvvat sinusoidal tok zanjirining r, l va c kabi ayrim elementlaridagi energetik munosabatlar avvalgi paragraflarda ko‘rib chiqilgan edi. endi umumiy holat, ya'ni zanjirdagi kuchlanish va tok ga teng bo‘lgan holat uchun energetik munosabatlarni ko‘rib chiqamiz. zanjirdagi oniy quvvatni aniqlaymiz: oniy quvvat ikkita: doimiy va ikkilangan chastota bilan o‘zgaruvchi kosinusoidal tashkil etuvchilardan iborat. induktiv xarakterli, ya’ni zanjirdagi tok, kuchlanish va quvvat oniy qiymatlarining grafiklari 2.15-rasm, a da keltirilgan. davrning kuchlanish va tok ishoralari bir xil bo‘lgan qismlarida oniy quvvat musbat manbadan energiya iste'mol qilinadi: bir qismi rezistorda iste'mol qilinadi, …

2 / 21

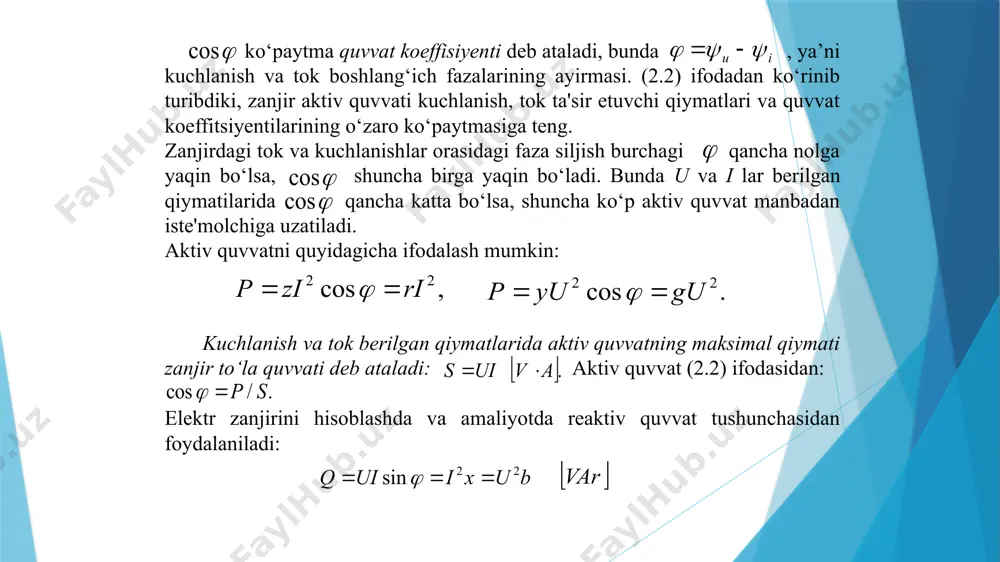

ha katta bo‘lsa, shuncha ko‘p aktiv quvvat manbadan iste'molchiga uzatiladi. aktiv quvvatni quyidagicha ifodalash mumkin: kuchlanish va tok berilgan qiymatlarida aktiv quvvatning maksimal qiymati zanjir to‘la quvvati deb ataladi: aktiv quvvat (2.2) ifodasidan: elektr zanjirini hisoblashda va amaliyotda reaktiv quvvat tushunchasidan foydalaniladi: reaktiv quvvat manba bilan iste'molchi o‘rtasidagi energiya almanishuvi tezligini tavsiflaydi va reaktiv tok iste'molini o‘lchovi hisoblanadi. zanjir induktiv xarakterga ega bo‘lganda reaktiv quvvat musbat, sig‘im xarakterga ega ( ) bo‘lganda esa manfiy bo‘ladi. aktiv, reaktiv va to‘la quvvatlar 2.15- rasm, b dagi quvvatlar uchburchagiga ko‘ra o‘zaro quyidagicha bog‘langan: , 1. umumiy ma'lumotlar amaliy elektrotexnikada asosiy rolni o'zgaruvchan tok o'ynaydi. hozirgi vaqtga kelib deyarli barcha elektr energiya o'zgaruvchan tok elektr energiyasi ko'rinishida ishlab chiqariladi. o'zgaruvchan tokni o'zgarmas tokka nisbatan asosiy avzalligi-uni uzatishda kuchlanishni oson va kam isrof bilan o'zgartirish imkoniyatidir. bundan tashqari, o'zgaruvchan tok generatorlari va motorlari o'zgarmas tok mashinalariga nisbatan tuzilishi sodda, ishlashda ishonchli va narxi arzon. 2. …

3 / 21

adi gs. -o'zgaruvchan tokning burchak chastotasi. har qanday sinusoidal o'zgaruvchan funksiya uchta kattalik bilan aniqlanadi: amplituda qiymati, burchak chastotasi va boshlang'ich fazasi. past chastotali sinusoidal eyuk va toklar sinxron generatorlar yordamida hosil qilinadi. yuqori chastotali sinusoidal eyuk va toklar esa yarim o'tkazgichli generatorlar yordamida olinadi. 3. sinusoidal eyuk ni hosil qilish o'zgaruvchan tokning eng ko'p tarqalgan manbalaridan biri mexanik energiyani elektr energiyasiga aylantirib beruvchi sinxron generatordir. sinxron generatorda sinusoidal eyuk olish uchun doimiy magnit maydonida ramka ko'rinishdagi chulg'am o'zgarmas burchak tezligida aylantiriladi. o'zgaruvchan tok generatorlari ikki asosiy qismdan iborat (2-rasm). qo'zg'almas qism - stator 1 va aylanuvchi qism-rotor 2 dir. ularning birida (ko'pincha rotorda) doimiy elektromagnit joylashtiriladi va uning chulg'amlari o'zgarmas tok manbaidan ta'minlanadi eyuk egri chizig'ining shakli sinusoidaga yaqin bo'lishi uchun generatorning rotorida joylashtirilgan qutb boshmog'i chetidagi havo oralig'i uning markaziga nisbatan 1,5 ... 2 marta kattalashtiriladi. shu sababdan, magnit induksiyaning o'zgarish qonuni stator bilan rotor oralig'ida sinusoidal bo'ladi, …

4 / 21

tuvchi qiymatlari mos ravishda teng. rezistordan bir xil vaqtda o'tgan sinusoidal va o'zgarmas toklar energiyasining issiqlik energiyasiga aylanish natijasini taqqoslab ko'ramiz. rezistordan sinusoidal tok o'tganda bir davr ichida ajralayotgan issiqlik miqdori: shu vaqt ichida o'zgarmas tok ta'sirida ajralib chiqqan issiqlik miqdori: ularni o'zaro tenglab, quyidagini hosil qilamiz: yoki 2. rezistiv elementli sinusoidal tok zanjiri rezistiv elementdan tarkib topgan oddiy elektr zanjiri sxemasi 2.6-rasm, a da keltirilgan. sxemada r - rezistor. sinusoidal kuchlanish ta'sirida rezistor r dan o‘tuvchi tok i om qonuniga binoan: ifoda bilan aniqlanadi, bu yeda 2.6-rasm 2.6- rasm, b da kuchlanish va tok oniy qiymatlarining to‘lqin diagrammasi keltirilgan. demak, rezistiv elementli elektr zanjiridagi tok shakli sinusoidal bo‘lib, uning chastotasi va boshlang‘ich fazasi manba kuchlanishi chastotasi va boshlang‘ich fazasi bilan bir xil bo‘ladi. kuchlanish va tok orasidagi faza siljish burchagi ga teng (2.6 - rasm, v). rezistiv elementli zanjir uchun om qonuni kuchlanish va tok ta'sir etuvchi qiymatlari orqali …

5 / 21

paragrafda, sxemada faqat induktiv element l ni ajratib olamiz va r=0 , deb hisoblab, ideal induktiv g‘altakdagi jarayonni tahlil qilamiz. agar induktiv elementdan tok o‘tsa, unda o‘zinduksiya hodisasiga asosan eyk hosil bo‘ladi (2.8- rasm): 2.8- rasm, a da eyk el ning musbat yo‘nalishi strelka bilan ko‘rsatilgan; uning yo‘nalishi i tok musbat yo‘nalishi bilan bir xildir. a va b nuqtalar potensiallari farqini aniqlaymiz. b nuqtadan a nuqta tomon siljiganimizda o‘zinduksiya eyki el ning yo‘nalishiga qarama-qarshi harakat qilamiz. shuning uchun bundan uab kuchlanish yo‘nalishi tokning musbat yo‘nalishi bilan bir xil. induktivlikdagi kuchlanish: bu ifodadan ko‘paytma xl deb belgilanadi va induktiv qarshilik deb ataladi, ya'ni: uning o‘lchov birligi shunday qilib, induktivlik o‘zgaruvchan tokka ga teng bo‘lgan qarshilik ko‘rsatadi. u chastotaga to‘g‘ri proporsional, ya'ni chastota  oshsa, xl ko‘payadi va aksincha. induktiv g‘altakda kuchlanish vektori tok vektoriga nisbatan faza jihatidan 900 oldinda yuradi (2.8- rasm, b). o‘zinduksiya eyk vektori kuchlanishga nisbatan teskari yo‘nalgan. 2.8-rasm, …
