o‘zgaruvchan tok zanjirida rezonans hodisasi 11-sinf

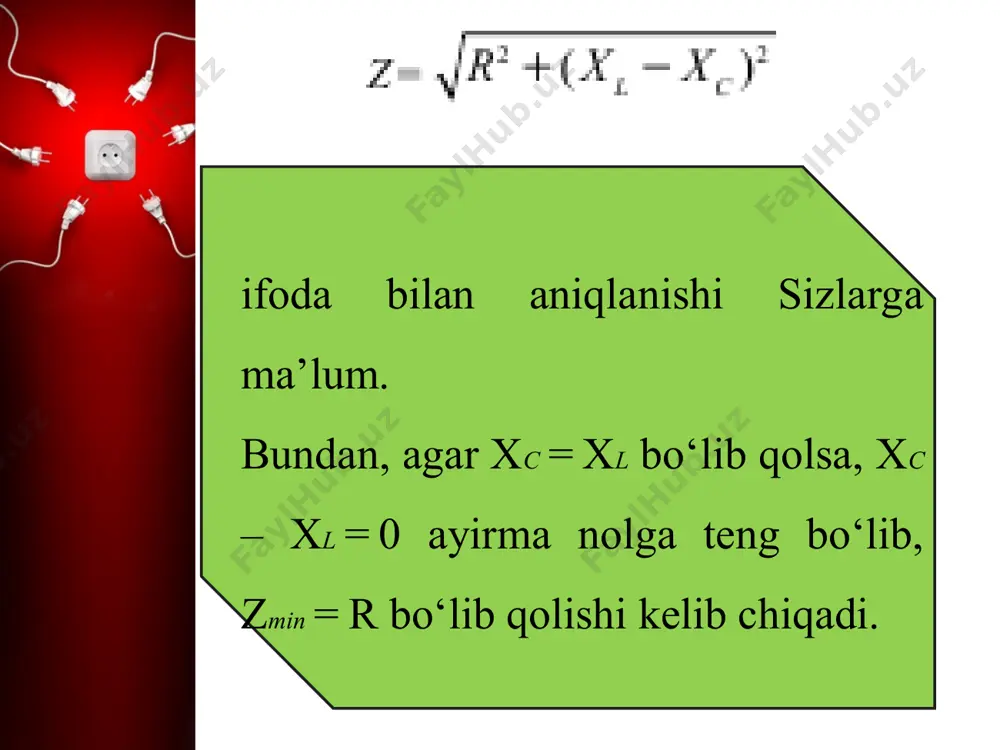

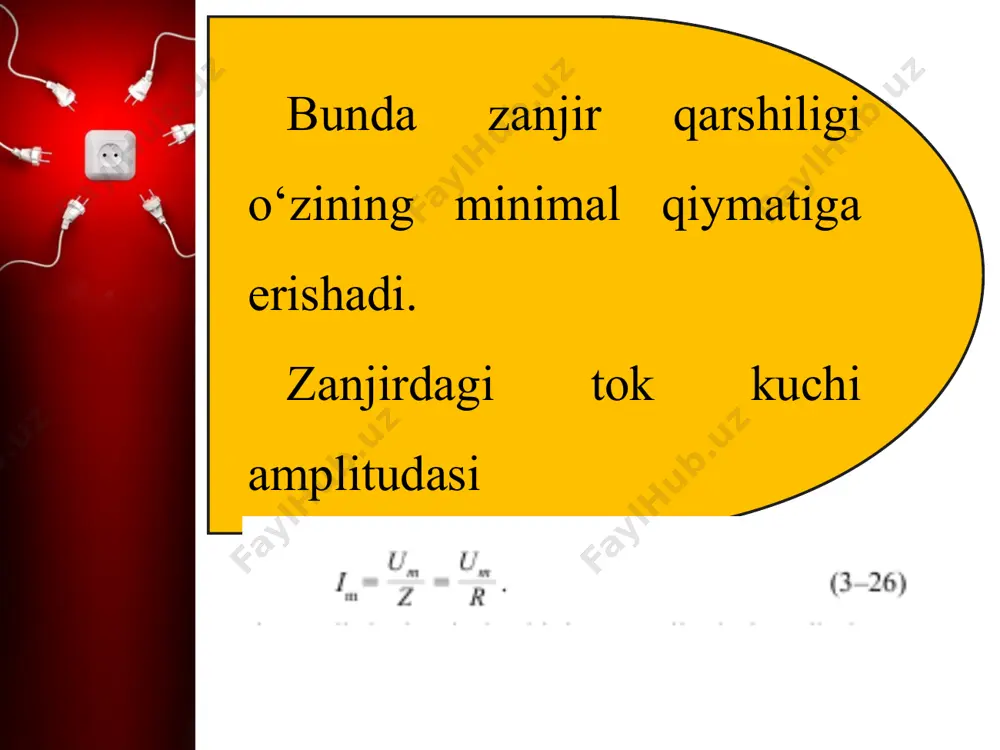

1644351073.ppt slide 1 11-sinf fizika darsligi asosida 18-mavzu: o‘zgaruvchan tok zanjirida rezonans hodisasi o‘zgaruvchan tok zanjirida qarshiligi r bo‘lgan qarshilik, induktivligi l bo‘lgan g‘altak va sig‘imi c bo‘lgan kondensator ketma-ket ulangan holda tok zanjirining to‘la qarshiligi ifoda bilan aniqlanishi sizlarga ma’lum. bundan, agar xc = xl bo‘lib qolsa, xc – xl = 0 ayirma nolga teng bo‘lib, zmin = r bo‘lib qolishi kelib chiqadi. bunda zanjir qarshiligi o‘zining minimal qiymatiga erishadi. zanjirdagi tok kuchi amplitudasi demak, bu sharoitda zanjirdagi tok kuchining amplitudasi ortib ketar ekan. bu hodisaga elektr zanjiridagi rezonans deyiladi. rezonans kuzatilishi uchun shart qanoatlantirilishi kerak. biz aktiv qarshiligi nolga teng bo‘lgan tebranish konturida hosil bo‘ladigan er...

PPT format, 1.0 MB. To download "o‘zgaruvchan tok zanjirida rezonans hodisasi 11-sinf", click the Telegram button on the left.
