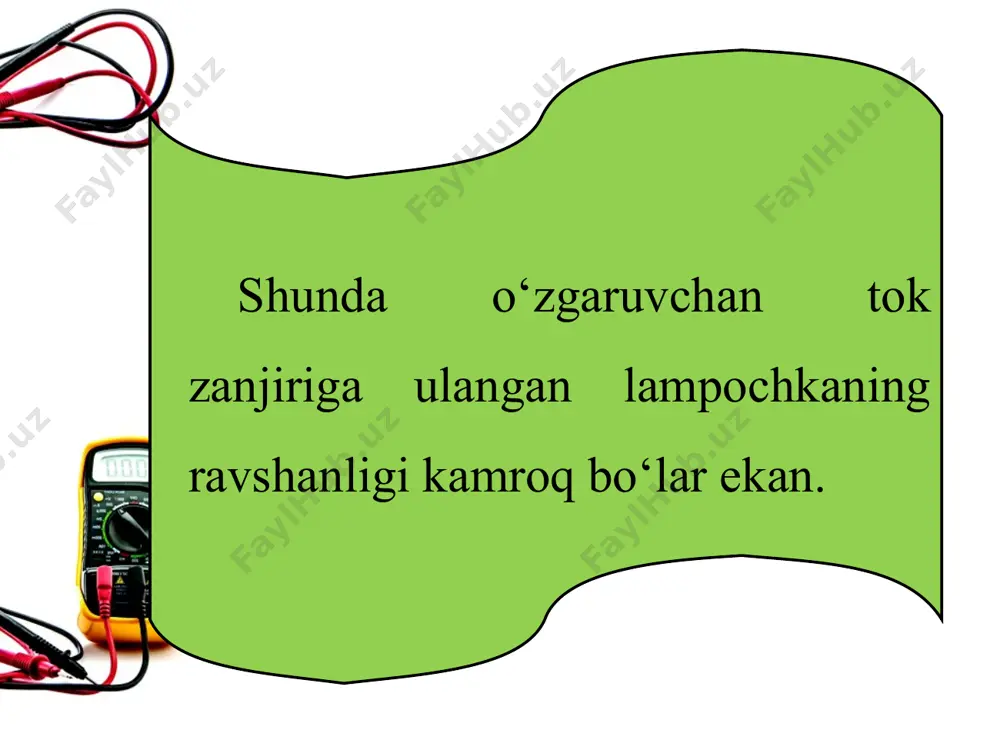

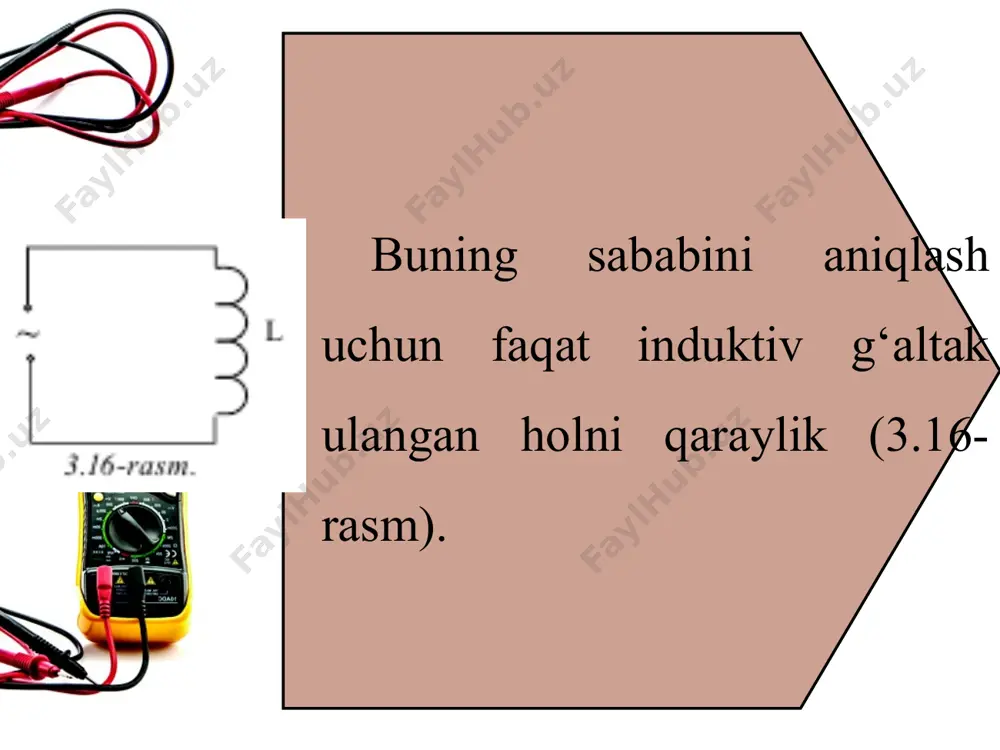

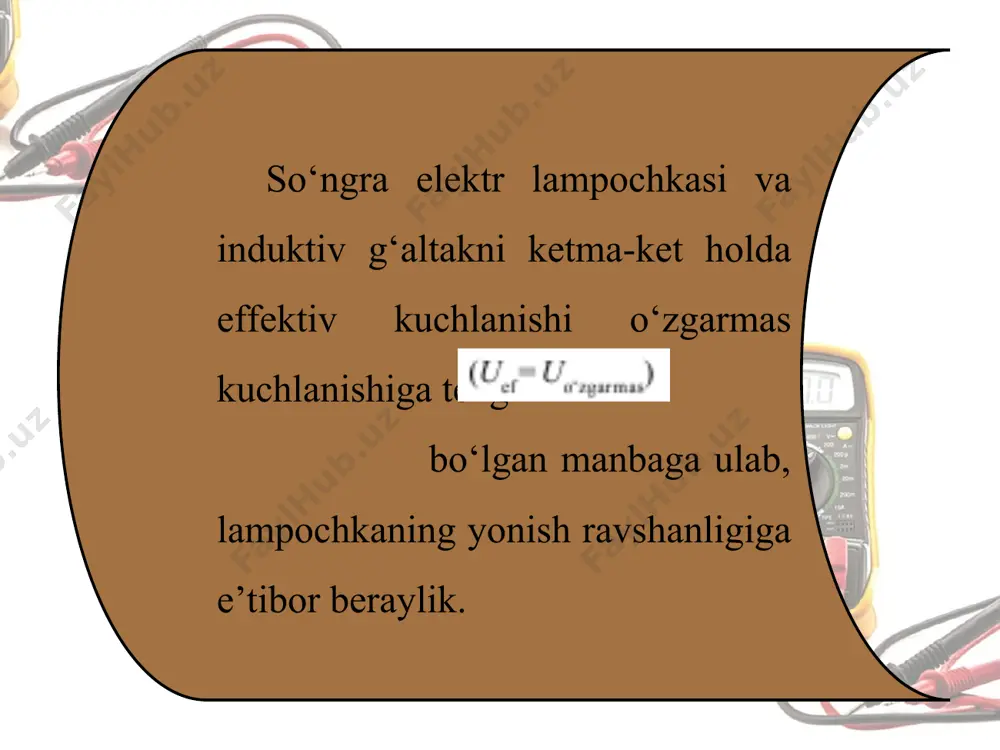

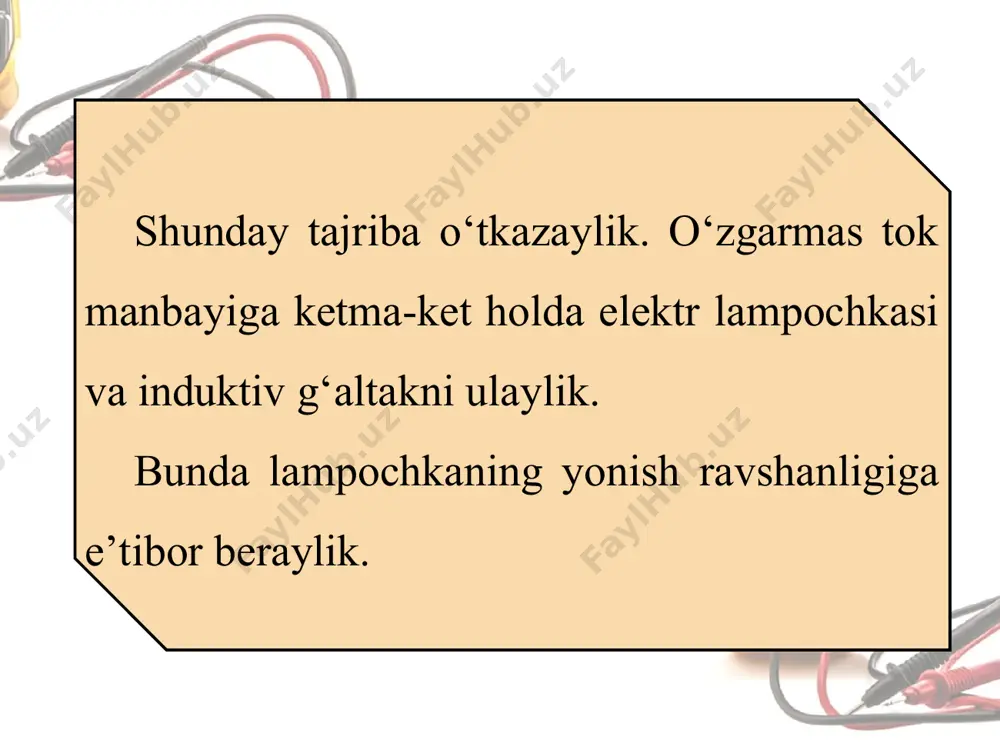

1644351098.ppt slide 1 11-sinf fizika darsligi asosida 16-mavzu: o‘zgaruvchan tok zanjiridagi induktiv g‘altak shunday tajriba o‘tkazaylik. o‘zgarmas tok manbayiga ketma-ket holda elektr lampochkasi va induktiv g‘altakni ulaylik. bunda lampochkaning yonish ravshanligiga e’tibor beraylik. so‘ngra elektr lampochkasi va induktiv g‘altakni ketma-ket holda effektiv kuchlanishi o‘zgarmas kuchlanishiga teng bo‘lgan manbaga ulab, lampochkaning yonish ravshanligiga e’tibor beraylik. shunda o‘zgaruvchan tok zanjiriga ulangan lampochkaning ravshanligi kamroq bo‘lar ekan. buning sababini aniqlash uchun faqat induktiv g‘altak ulangan holni qaraylik (3.16-rasm). induktivligi l ga teng bo‘lgan g‘altakdan o‘tayotgan tok kuchi qonuniyat bo‘yicha o‘zgarsin. ulanish simlarining va g‘altakning qarshiligi rs = rl= 0 bo‘lsin. g‘altakdan o‘tuvchi tok, g‘altakning induktivligi tufayli unda o‘zinduksiya elektr yurituvchi kuchni (eyuk) hosil qiladi. uning oniy qiymati bilan aniqlanadi. bunda: i´ – tok kuchidan vaqt bo‘yicha olingan birinchi tartibli hosila i´=i mω sin ωt ekanligi hisobga olinsa, eyuk ning oniy qiymati e=–imωl sinωt ga teng bo‘ladi. zanjirdagi eyuk, g‘altak uchlaridagi kuchlanish va aktiv …

qiymatini, zanjirning bir qismi uchun yoziladigan om qonuni bilan solishtirilsa, ωl ko‘paytmaning qarshilikni ifodalashi ma’lum bo‘ladi. belgilash kiritamiz: u holda tok kuchining amplituda qiymati quyidagicha bo‘ladi: bu ifoda zanjirning bir qismi uchun om qonuni bo‘lib, aktiv qarshilik o‘rnida xl kattalik turibdi. shuning uchun uni induktiv qarshilik (reaktiv qarshilik) deyiladi. induktiv qarshilik ham ω (om) larda o‘lchanadi. bundan g‘altakdan o‘tuvchi tok kuchi g‘altakning induktivligiga va o‘zgaruvchan tok chastotasiga bog‘liq bo‘lishi kelib chiqadi. induktivlik va chastota qancha katta bo‘lsa, zanjir qarshiligi shuncha katta bo‘ladi va mos ravishda o‘tayotgan tok kuchi kichik bo‘ladi.

o‘zgaruvchan tok zanjiridagi induktiv g‘altak 11-sinf - Page 3

o‘zgaruvchan tok zanjiridagi induktiv g‘altak 11-sinf - Page 4

o‘zgaruvchan tok zanjiridagi induktiv g‘altak 11-sinf - Page 5
