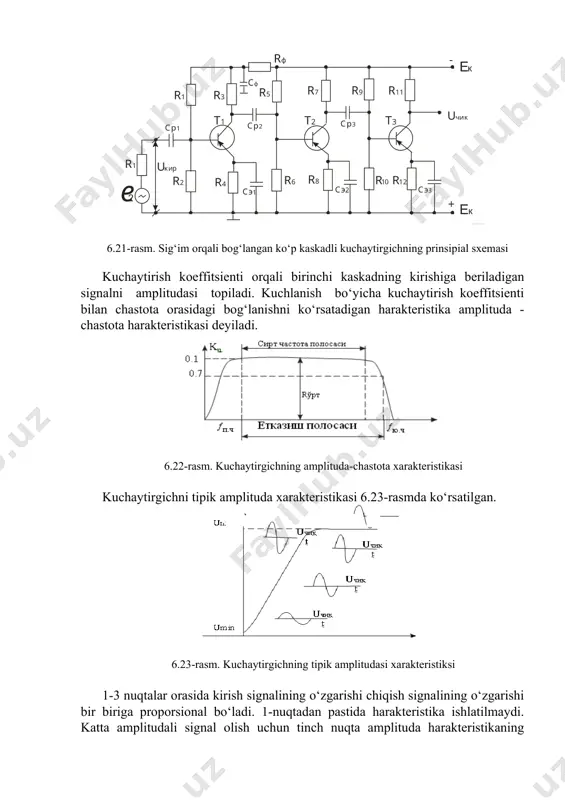

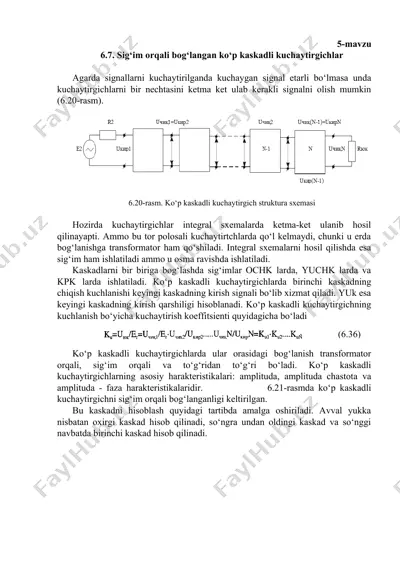

5-mavzu 6.7. sig‘im orqali bog‘langan ko‘p kaskadli kuchaytirgichlar agarda signallarni kuchaytirilganda kuchaygan signal etarli bo‘lmasa unda kuchaytirgichlarni bir nechtasini ketma ket ulab kerakli signalni olish mumkin (6.20-rasm). 6.20-rasm. ko‘p kaskadli kuchaytirgich struktura sxemasi hozirda kuchaytirgichlar integral sxemalarda ketma-ket ulanib hosil qilinayapti. ammo bu tor polosali kuchaytirtchlarda qo‘l kelmaydi, chunki u erda bog‘lanishga transformator ham qo‘shiladi. integral sxemalarni hosil qilishda esa sig‘im ham ishlatiladi ammo u osma ravishda ishlatiladi. kaskadlarni bir biriga bog‘lashda sig‘imlar ochk larda, yuchk larda va kpk larda ishlatiladi. ko‘p kaskadli kuchaytirgichlarda birinchi kaskadning chiqish kuchlanishi keyingi kaskadning kirish signali bo‘lib xizmat qiladi. yuk esa keyingi kaskadning kirish qarshiligi hisoblanadi. ko‘p kaskadli kuchaytirgichning kuchlanish bo‘yicha kuchaytirish koeffitsienti quyidagicha bo‘ladi ( (6.3 6 ) ) ( . )ko‘p kaskadli kuchaytirgichlarda ular orasidagi bog‘lanish transformator orqali, sig‘im orqali va to‘g‘ridan to‘g‘ri bo‘ladi. ko‘p kaskadli kuchaytirgichlarning asosiy harakteristikalari: amplituda, amplituda chastota va amplituda - faza harakteristikalaridir. 6.21-rasmda ko‘p kaskadli kuchaytirgichni sig‘im …

2 / 4

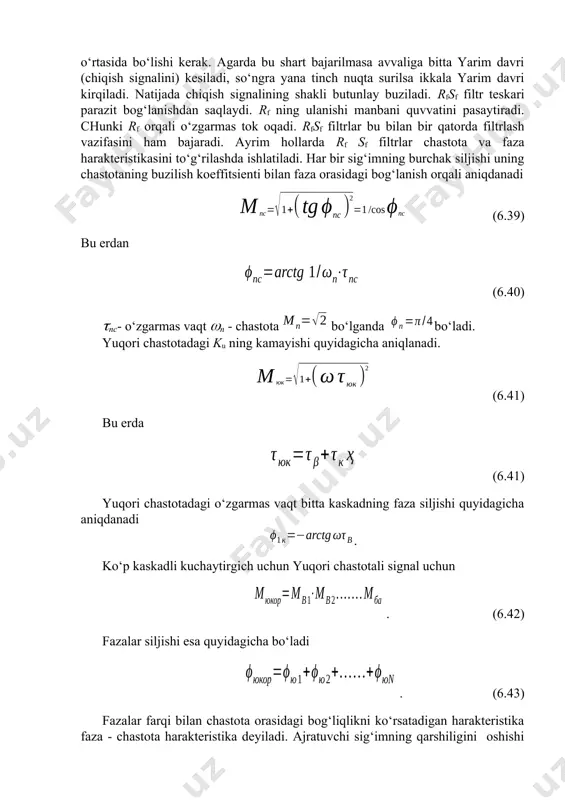

satilgan. 6.23-rasm. kuchaytirgichning tipik amplitudasi xarakteristiksi 1-3 nuqtalar orasida kirish signalining o‘zgarishi chiqish signalining o‘zgarishi bir biriga proporsional bo‘ladi. 1-nuqtadan pastida harakteristika ishlatilmaydi. katta amplitudali signal olish uchun tinch nuqta amplituda harakteristikaning o‘rtasida bo‘lishi kerak. agarda bu shart bajarilmasa avvaliga bitta yarim davri (chiqish signalini) kesiladi, so‘ngra yana tinch nuqta surilsa ikkala yarim davri kirqiladi. natijada chiqish signalining shakli butunlay buziladi. rfsf filtr teskari parazit bog‘lanishdan saqlaydi. rf ning ulanishi manbani quvvatini pasaytiradi. chunki rf orqali o‘zgarmas tok oqadi. rfsf filtrlar bu bilan bir qatorda filtrlash vazifasini ham bajaradi. ayrim hollarda rf sf filtrlar chastota va faza harakteristikasini to‘g‘rilashda ishlatiladi. har bir sig‘imning burchak siljishi uning chastotaning buzilish koeffitsienti bilan faza orasidagi bog‘lanish orqali aniqdanadi (6.39) bu erdan (6.40) nc- o‘zgarmas vaqt n - chastota bo‘lganda bo‘ladi. yuqori chastotadagi ku ning kamayishi quyidagicha aniqlanadi. (6.41) bu erda (6.41) yuqori chastotadagi o‘zgarmas vaqt bitta kaskadning faza siljishi quyidagicha aniqdanadi . ko‘p …

3 / 4

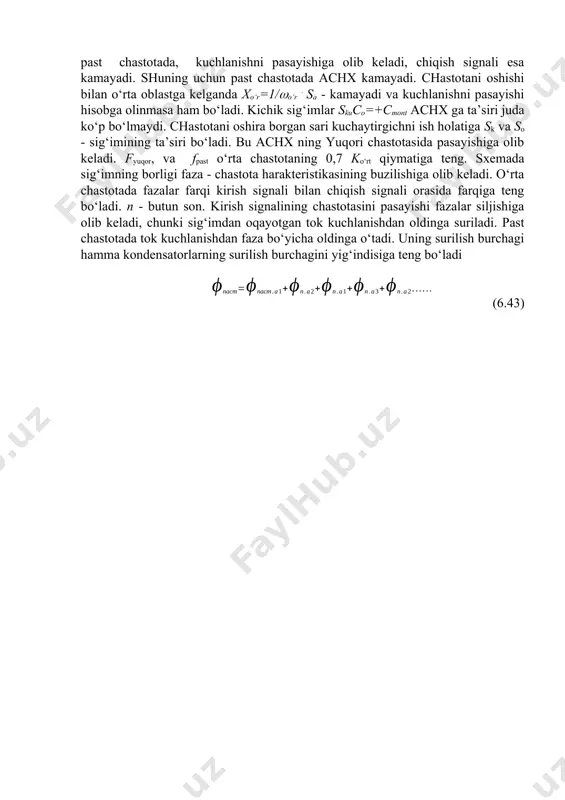

or, va fpast o‘rta chastotaning 0,7 ko‘rt qiymatiga teng. sxemada sig‘imning borligi faza - chastota harakteristikasining buzilishiga olib keladi. o‘rta chastotada fazalar farqi kirish signali bilan chiqish signali orasida farqiga teng bo‘ladi. n - butun son. kirish signalining chastotasini pasayishi fazalar siljishiga olib keladi, chunki sig‘imdan oqayotgan tok kuchlanishdan oldinga suriladi. past chastotada tok kuchlanishdan faza bo‘yicha oldinga o‘tadi. uning surilish burchagi hamma kondensatorlarning surilish burchagini yig‘indisiga teng bo‘ladi (6.43) image6.wmf oleobject2.bin image7.wmf oleobject3.bin image8.wmf oleobject4.bin image9.wmf oleobject5.bin image10.wmf oleobject6.bin image11.wmf oleobject7.bin image12.wmf oleobject8.bin image13.wmf oleobject9.bin image14.wmf oleobject10.bin image15.wmf oleobject11.bin image1.png image2.png image3.emf oleobject1.bin image4.png image5.png j j пс пс пс tg м cos / 1 1 ) ( 2 = + = nc n nc arctg t w j × = / 1 2 = n m 4 / p j = n ) ( 2 1 t w юк m юк + = к юк t t t …
