to’rt va ikki taktli dvigatellarining ishlash prinsipi

PPTX 141,3 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

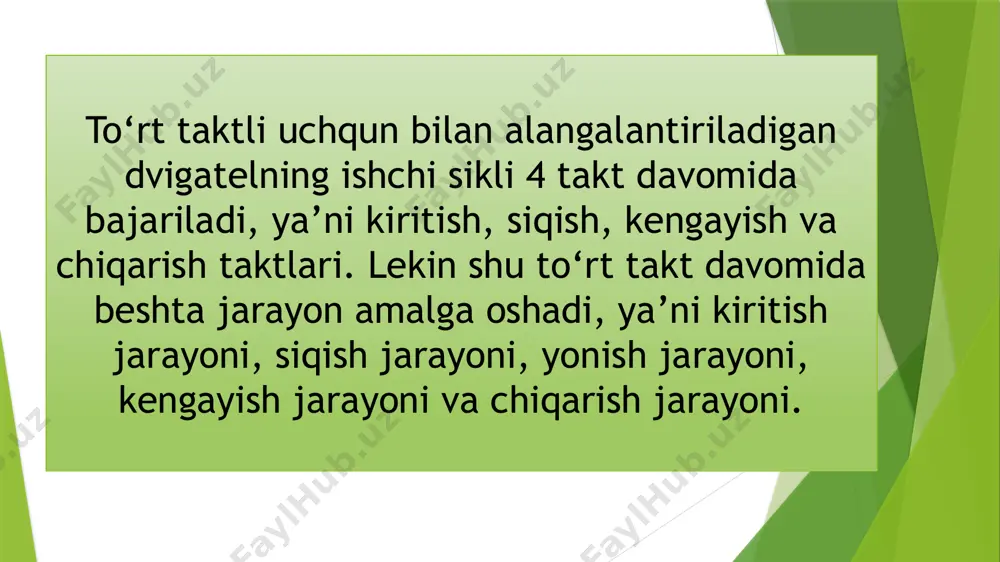

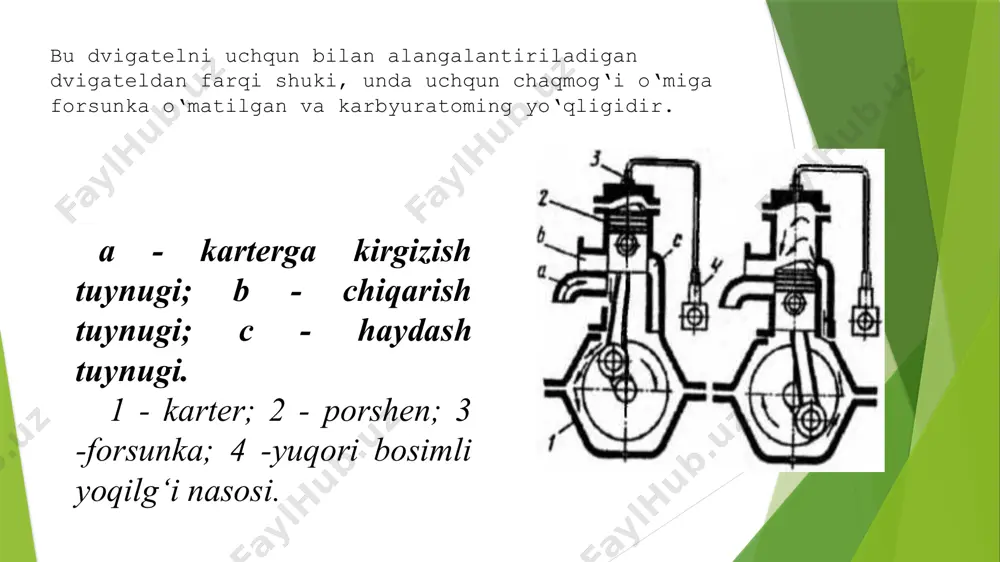

1720867763.pptx /docprops/thumbnail.jpeg to’rt va ikki taktli dvigatellarining ishlash prinsipi to’rt va ikki taktli dvigatellarining ishlash prinsipi reja: to‘rt taktli dizel dvigatelning ishchi sikli ikki taktli dizel dvigatelning sikli ikki taktli dvigatel bilan to‘rt taktli dvigatelni taqqoslash foydalanilgan adabiyotlar bu dvigatelni uchqun bilan alangalantiriladigan dvigateldan farqi shuki, unda uchqun chaqmog‘i o‘miga forsunka o‘matilgan va karbyuratoming yo‘qligidir. a - karterga kirgizish tuynugi; b - chiqarish tuynugi; с - haydash tuynugi. 1 - karter; 2 - porshen; 3 -forsunka; 4 -yuqori bosimli yoqilg‘i nasosi. to‘rt taktli uchqun bilan alangalantiriladigan dvigatelning ishchi sikli 4 takt davomida bajariladi, ya’ni kiritish, siqish, kengayish va chiqarish taktlari. lekin shu to‘rt takt davomida beshta jarayon amalga oshadi, ya’ni kiritish jarayoni, siqish jarayoni, yonish jarayoni, kengayish jarayoni va chiqarish jarayoni. a - kiritish; b - siqish; d - ishchi yurish (kengayish takti); e - chiqarish. 1 - tirsakli val; 2 - kiritish klapani; 3 - silindr; 4 - chiqarish …

lanib ketadi. bu vaqtda bosim 60...90 kg/sm2 ga, harorat esa .2000°c ga yetadi. kengayish takti. silindr ichidagi bosim ostida porshen shatun orqali yuchndan pchnga bo‘lgan harakati davomida ishchi yo‘1- ni amalga oshirib, tirsakli valni aylantirib yuboradi. kengayishning oxirida bosim 30...40 kg/sm2, harorat esa 800...900°c atrofida bo‘ladi. to‘rt taktli dizel dvigatelining ishchi sikli uchqun yordamida alan- galantiriladigan dvigatelning ishchi sikli bilan bir xil. bunda ham ishchi sikl, davriy ravishda takrorlanuvchi to‘rtta takt davomida amalga oshi- riladi. lekin bir-biridan farq qiluvchi tomonlari ham bor. bu ham bo‘lsa: kiritish takti davomida dizel dvigatelining silindrlariga yonuvchi aralashma emas, balki havo so‘riladi; siqish darajasi katta bo‘lgani uchun (e=16...22) silindrga so‘rilgan havoning harorati siqish taktining oxirida uchqun bilan alangalantiriladigan dvigatellamikiga qaraganda yuqori bo‘ladi; siqish taktining oxirida silindrga uchqun emas, balki yonilg‘i mayda tuman shaklida purkaladi. qizib turgan havoga yonilg‘i purkalishi bilan yonib ketadi. yutug‘i: bir xil quwatga ega bo‘lganda, ikki taktli dvigatel tekis ishlaydi va gabarit …

dalanilgan adabiyotlar 1.o.u.salimov tahriri ostida. transport vositalarining tuzilishi. a.muxitdinov, v.sattivaldiyev sh.xakimov. -toshkent: ta’lim nashriyoti; 2014 - 158-bet. 2.t.s.xudoyberdiyev, u.k.karimov, b.r.boltaboyev. traktor va avtomobillar - andijon: «xayot», 2015 - 290-bet. 3.t.s.xudoyberdiyev, a.n.xudoyorov. ichki yonuv dvigatel- larining porsheni va porgen halqalari. - toshkent «0‘zbekiston», 2007- 158-bet. image1.jpeg image2.jpeg image3.jpeg

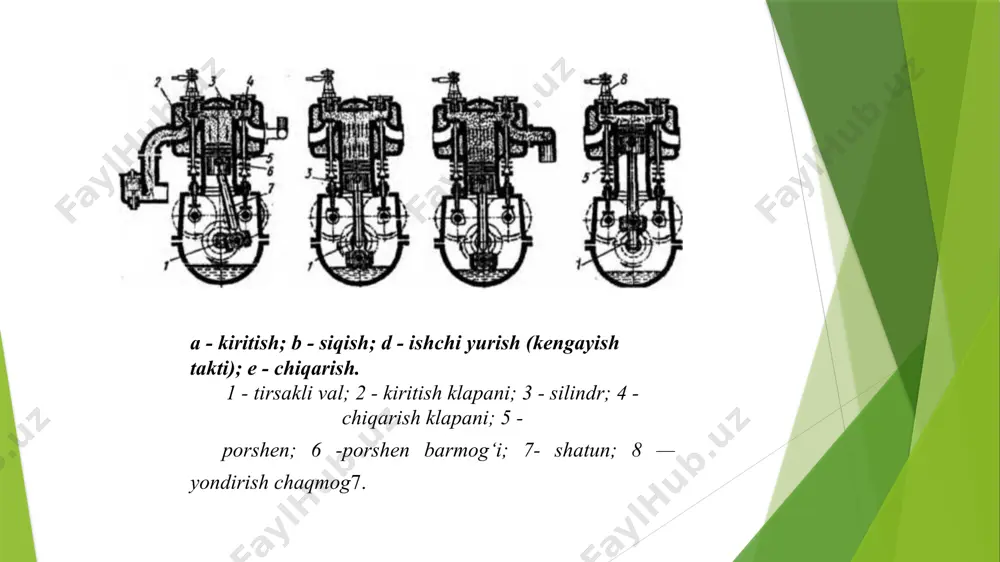

to’rt va ikki taktli dvigatellarining ishlash prinsipi - Page 4

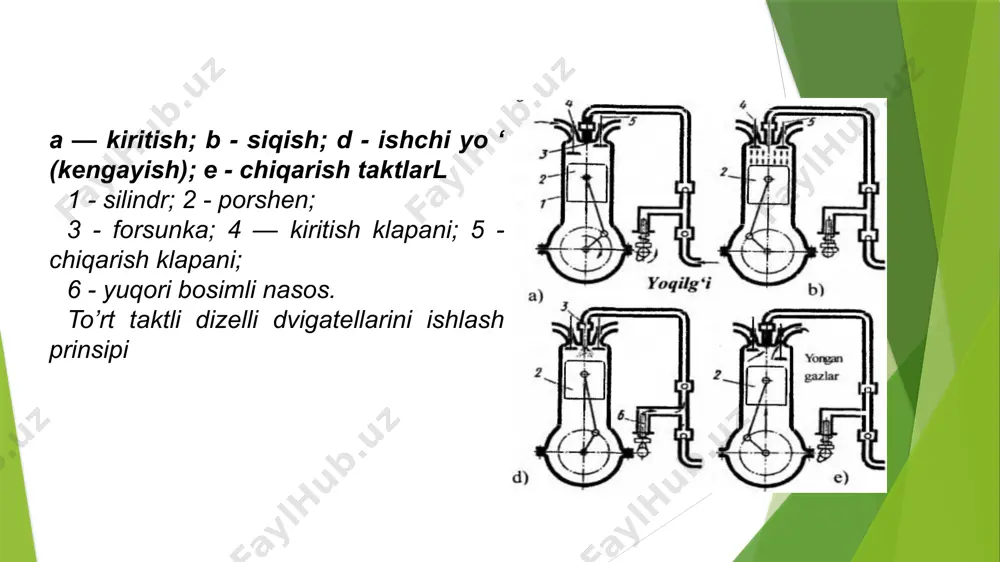

to’rt va ikki taktli dvigatellarining ishlash prinsipi - Page 5
