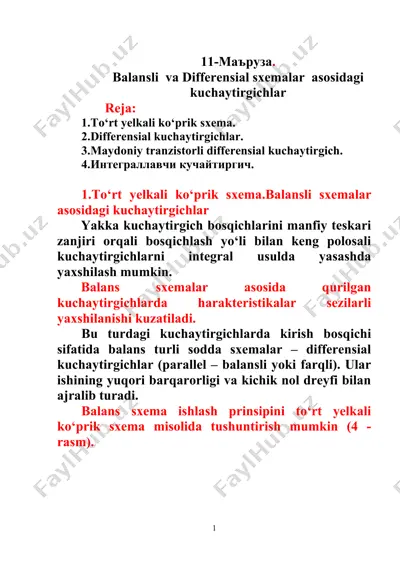

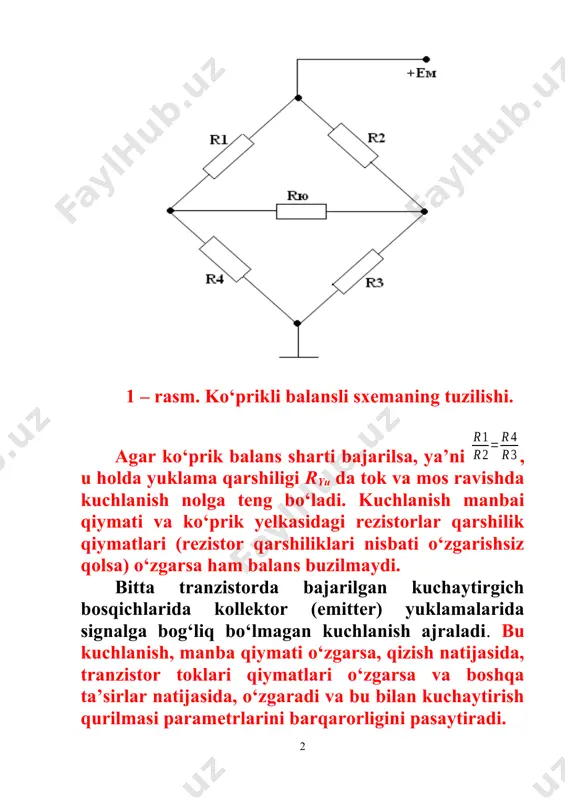

11-маъруза. balansli va differensial sxemalar asosidagi kuchaytirgichlar reja: 1.to‘rt yelkali ko‘prik sxema. 2.differensial kuchaytirgichlar. 3.maydoniy tranzistorli differensial kuchaytirgich. 4.интеграллавчи кучайтиргич. 1.to‘rt yelkali ko‘prik sxema.balansli sxemalar asosidagi kuchaytirgichlar yakka kuchaytirgich bosqichlarini manfiy teskari zanjiri orqali bosqichlash yo‘li bilan keng polosali kuchaytirgichlarni integral usulda yasashda yaxshilash mumkin. balans sxemalar asosida qurilgan kuchaytirgichlarda harakteristikalar sezilarli yaxshilanishi kuzatiladi. bu turdagi kuchaytirgichlarda kirish bosqichi sifatida balans turli sodda sxemalar – differensial kuchaytirgichlar (parallel – balansli yoki farqli). ular ishining yuqori barqarorligi va kichik nol dreyfi bilan ajralib turadi. balans sxema ishlash prinsipini to‘rt yelkali ko‘prik sxema misolida tushuntirish mumkin (4 - rasm). 1 – rasm. ko‘prikli balansli sxemaning tuzilishi. agar ko‘prik balans sharti bajarilsa, ya’ni , u holda yuklama qarshiligi ryu da tok va mos ravishda kuchlanish nolga teng bo‘ladi. kuchlanish manbai qiymati va ko‘prik yelkasidagi rezistorlar qarshilik qiymatlari (rezistor qarshiliklari nisbati o‘zgarishsiz qolsa) o‘zgarsa ham balans buzilmaydi. bitta tranzistorda bajarilgan kuchaytirgich bosqichlarida kollektor (emitter) …

2 / 9

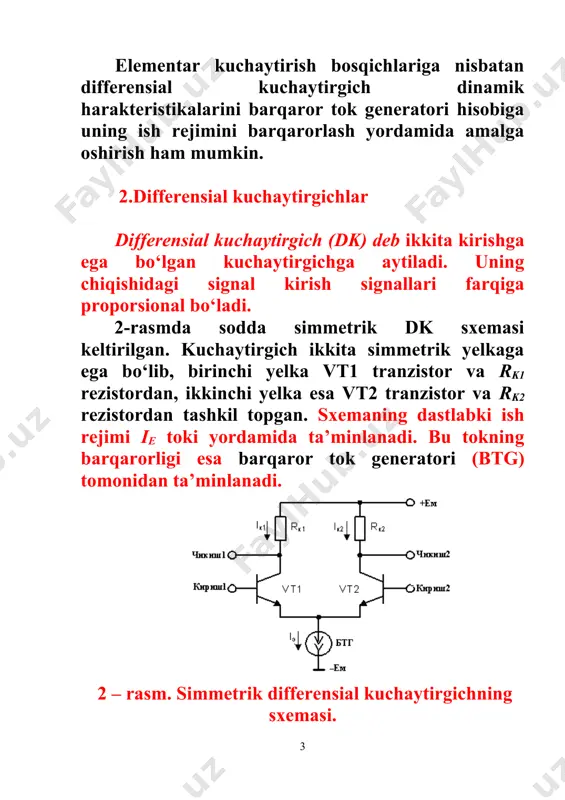

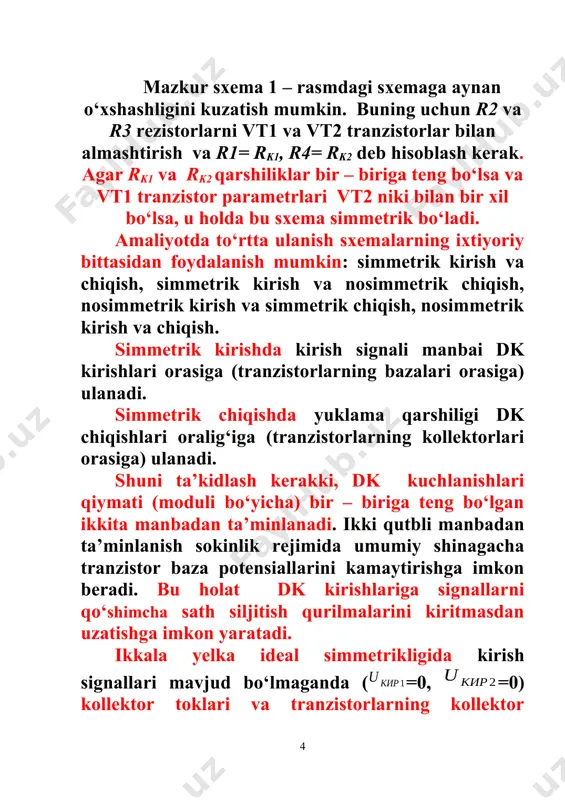

i. 2-rasmda sodda simmetrik dk sxemasi keltirilgan. kuchaytirgich ikkita simmetrik yelkaga ega bo‘lib, birinchi yelka vt1 tranzistor va rk1 rezistordan, ikkinchi yelka esa vt2 tranzistor va rk2 rezistordan tashkil topgan. sxemaning dastlabki ish rejimi ie toki yordamida ta’minlanadi. bu tokning barqarorligi esa barqaror tok generatori (btg) tomonidan ta’minlanadi. 2 – rasm. simmetrik differensial kuchaytirgichning sxemasi. mazkur sxema 1 – rasmdagi sxemaga aynan o‘xshashligini kuzatish mumkin. buning uchun r2 va r3 rezistorlarni vt1 va vt2 tranzistorlar bilan almashtirish va r1= rk1, r4= rk2 deb hisoblash kerak. agar rk1 va rk2 qarshiliklar bir – biriga teng bo‘lsa va vt1 tranzistor parametrlari vt2 niki bilan bir xil bo‘lsa, u holda bu sxema simmetrik bo‘ladi. amaliyotda to‘rtta ulanish sxemalarning ixtiyoriy bittasidan foydalanish mumkin: simmetrik kirish va chiqish, simmetrik kirish va nosimmetrik chiqish, nosimmetrik kirish va simmetrik chiqish, nosimmetrik kirish va chiqish. simmetrik kirishda kirish signali manbai dk kirishlari orasiga (tranzistorlarning bazalari orasiga) ulanadi. simmetrik …

3 / 9

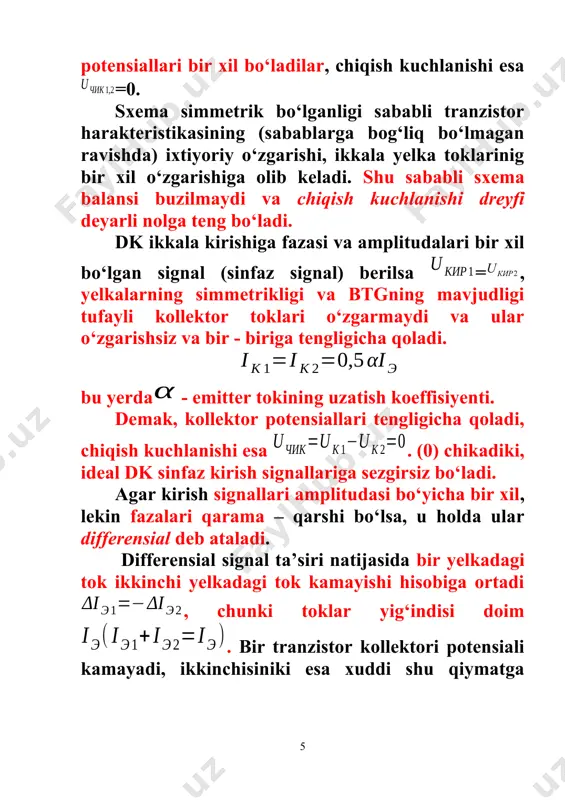

ilmaydi va chiqish kuchlanishi dreyfi deyarli nolga teng bo‘ladi. dk ikkala kirishiga fazasi va amplitudalari bir xil bo‘lgan signal (sinfaz signal) berilsa =, yelkalarning simmetrikligi va btgning mavjudligi tufayli kollektor toklari o‘zgarmaydi va ular o‘zgarishsiz va bir - biriga tengligicha qoladi. bu yerda- emitter tokining uzatish koeffisiyenti. demak, kollektor potensiallari tengligicha qoladi, chiqish kuchlanishi esa . (0) chikadiki, ideal dk sinfaz kirish signallariga sezgirsiz bo‘ladi. agar kirish signallari amplitudasi bo‘yicha bir xil, lekin fazalari qarama – qarshi bo‘lsa, u holda ular differensial deb ataladi. differensial signal ta’siri natijasida bir yelkadagi tok ikkinchi yelkadagi tok kamayishi hisobiga ortadi , chunki toklar yig‘indisi doim . bir tranzistor kollektori potensiali kamayadi, ikkinchisiniki esa xuddi shu qiymatga ortadi. dk chiqishida potensillar farqi hosil bo‘ladi, demak, chiqish kuchlanishi. umumiy emitter ulanish sxemasida ishlaydigan kuchaytirgich tahlili natijalaridan foydalangan holda, differensial signal (simmetrik kirish va chiqishga ega bo‘lgan) ning kuchaytirish koeffisiyenti qiymatini olamiz . ideal dklarda sinfaz …

4 / 9

fisiyenti kirish signallar generatorining ulanish va chiqish signalining o‘lchanish usuliga bog‘liq. dk kuchaytirish koeffisiyenti ku simmetrik kirishda ham, nosimmetrik kirishda ham bir xil bo‘ladi. nosimmetrik chiqishda yuklama qarshiligi bir uchi bilan bir tranzistor kollektoriga, ikkinchi uchi bilan esa – umumiy shinaga ulanadi. bu vaqtda ku simmetrik chiqishdagiga nisbatan 2 martaga kichik bo‘ladi. yuklama qarshiligi ikkinchi chiqish va umumiy shina oralig‘iga ulangan bo‘lsin. agar kirish signali 1-kirishga uzatilsa, u holda chiqish signali fazasi kirish signali fazasiga mos keladi. bu vaqtda 1-kirishga “inverslamaydigan” kirish nomi beriladi. agar kirish signali 2-kirishga uzatilsa, u holda chiqish va kirish signallari fazasi bir – biriga qarama –qarshi bo‘ladi va 2-kirish “inverslaydigan” kirish deb ataldi. 3.maydoniy tranzistorli differensial kuchaytirgich kichik kirish toklariga ega bo‘lgan maydoniy tranzistorlar qo‘llash natijasida differensial kuchaytirgich kirish qarshiligini sezilarli oshirish mumkin. bu vaqtda p–n bilan boshqariladigan maydoniy tranzistorlarga katta e’tibor qaratiladi. p–n bilan boshqariladigan, kanali n–turli maydoniy tranzistorlarda bajarilgan dk sxemasi 6 – …

5 / 9

асини ташкил қилган бўламиз. 8-расм. дифференциаллавчи кучайтиргичнинг схемаси 9 oleobject1.bin image3.png image4.wmf oleobject2.bin image5.wmf oleobject3.bin image6.wmf oleobject4.bin image7.wmf oleobject5.bin image8.wmf oleobject6.bin image9.wmf oleobject7.bin image10.wmf oleobject8.bin image11.wmf oleobject9.bin image12.wmf oleobject10.bin image13.wmf oleobject11.bin image14.wmf oleobject12.bin image15.wmf oleobject13.bin image16.wmf oleobject14.bin image17.wmf oleobject15.bin image18.wmf oleobject16.bin image19.wmf oleobject17.bin image20.png image21.png image22.wmf oleobject18.bin image23.png image1.png image2.wmf 1 кир u 2 кир u 2 , 1 чик u 1 кир u 2 кир u э k k i i i a 5 , 0 2 1 = = a 0 2 1 = - = k k чик u u u 2 1 э э i i d - = d ) ( 2 1 э э э э i i i i = + 2 1 2 , 1 чик чик чик u u u - = ) // ( кэ k u r r s k - = 2 1 кир кир r r + …
