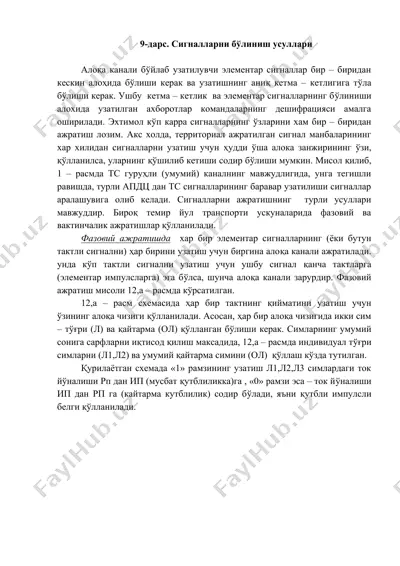

9-дарс. сигналларни бўлиниш усуллари алоқа канали бўйлаб узатилувчи элементар сигналлар бир – биридан кескин алоҳида бўлиши керак ва узатишнинг аниқ кетма – кетлигига тўла бўлиши керак. ушбу кетма – кетлик ва элементар сигналларнинг бўлиниши алохида узатилган ахборотлар командаларнинг дешифрацияси амалга оширилади. эхтимол кўп карра сигналларнинг ўзларини хам бир – биридан ажратиш лозим. акс холда, территориал ажратилган сигнал манбаларининг хар хилидан сигналларни узатиш учун ҳудди ўша алока занжирининг ўзи, қўлланилса, уларнинг қўшилиб кетиши содир бўлиши мумкин. мисол қилиб, 1 – расмда тс гуруҳли (умумий) каналнинг мавжудлигида, унга тегишли равишда, турли апдц дан тс сигналларининг баравар узатилиши сигналлар аралашувига олиб келади. сигналларни ажратишнинг турли усуллари мавжуддир. бироқ темир йул транспорти ускуналарида фазовий ва вактинчалик ажратишлар қўлланилади. фазовий ажратишда хар бир элементар сигналларнинг (ёки бутун тактли сигнални) ҳар бирини узатиш учун биргина алоқа канали ажратилади. унда кўп тактли сигнални узатиш учун ушбу сигнал қанча тактларга (элементар импулсларга) эга бўлса, шунча алоқа канали зарурдир. …

2 / 7

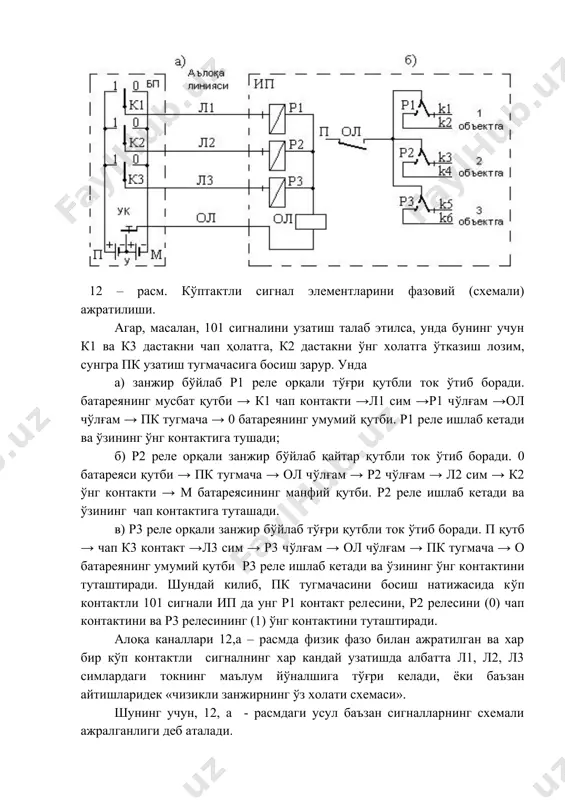

тугмачасига босиш зарур. унда а) занжир бўйлаб р1 реле орқали тўғри қутбли ток ўтиб боради. батареянинг мусбат қутби → к1 чап контакти →л1 сим →р1 чўлғам →ол чўлғам → пк тугмача → 0 батареянинг умумий қутби. р1 реле ишлаб кетади ва ўзининг ўнг контактига тушади; б) р2 реле орқали занжир бўйлаб қайтар қутбли ток ўтиб боради. 0 батареяси қутби → пк тугмача → ол чўлғам → р2 чўлғам → л2 сим → к2 ўнг контакти → м батареясининг манфий қутби. р2 реле ишлаб кетади ва ўзининг чап контактига туташади. в) р3 реле орқали занжир бўйлаб тўғри қутбли ток ўтиб боради. п қутб → чап к3 контакт →л3 сим → р3 чўлғам → ол чўлғам → пк тугмача → о батареянинг умумий қутби р3 реле ишлаб кетади ва ўзининг ўнг контактини туташтиради. шундай килиб, пк тугмачасини босиш натижасида кўп контактли 101 сигнали ип да унг р1 контакт релесини, р2 релесини (0) …

3 / 7

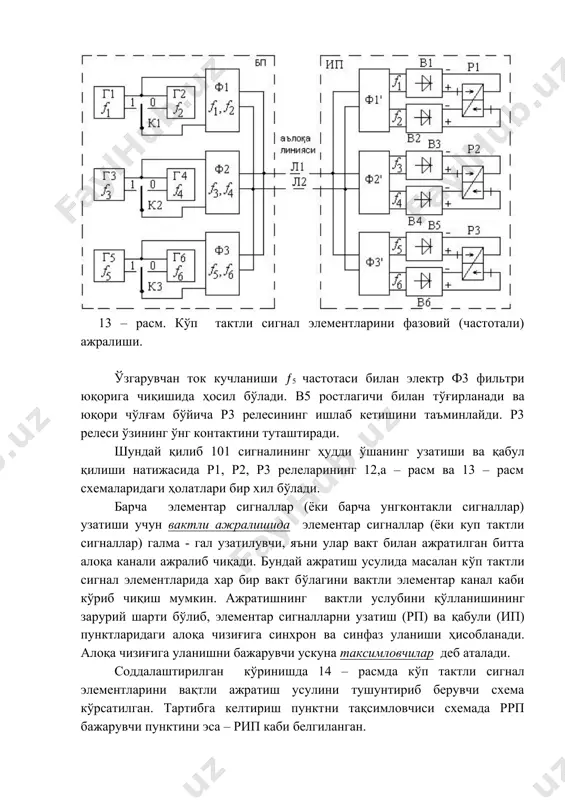

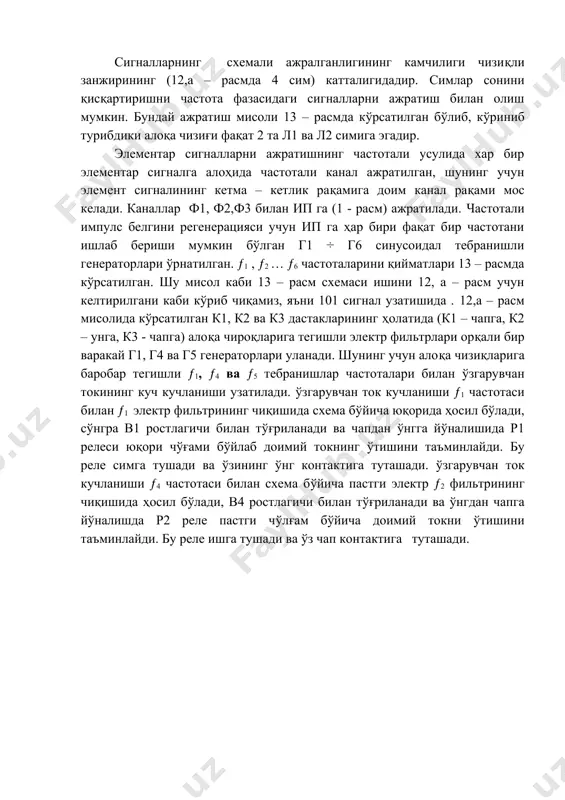

ари 13 – расмда кўрсатилган. шу мисол каби 13 – расм схемаси ишини 12, а – расм учун келтирилгани каби кўриб чиқамиз, яъни 101 сигнал узатишида . 12,а – расм мисолида кўрсатилган к1, к2 ва к3 дастакларининг ҳолатида (к1 – чапга, к2 – унга, к3 - чапга) алоқа чироқларига тегишли электр фильтрлари орқали бир варакай г1, г4 ва г5 генераторлари уланади. шунинг учун алоқа чизиқларига баробар тегишли ƒ1, ƒ4 ва ƒ5 тебранишлар частоталари билан ўзгарувчан токининг куч кучланиши узатилади. ўзгарувчан ток кучланиши ƒ1 частотаси билан ƒ1 электр фильтрининг чиқишида схема бўйича юқорида ҳосил бўлади, сўнгра в1 ростлагичи билан тўғриланади ва чапдан ўнгга йўналишида р1 релеси юқори чўғами бўйлаб доимий токнинг ўтишини таъминлайди. бу реле симга тушади ва ўзининг ўнг контактига туташади. ўзгарувчан ток кучланиши ƒ4 частотаси билан схема бўйича пастги электр ƒ2 фильтрининг чиқишида ҳосил бўлади, в4 ростлагичи билан тўғриланади ва ўнгдан чапга йўналишда р2 реле пастги чўлғам бўйича доимий …

4 / 7

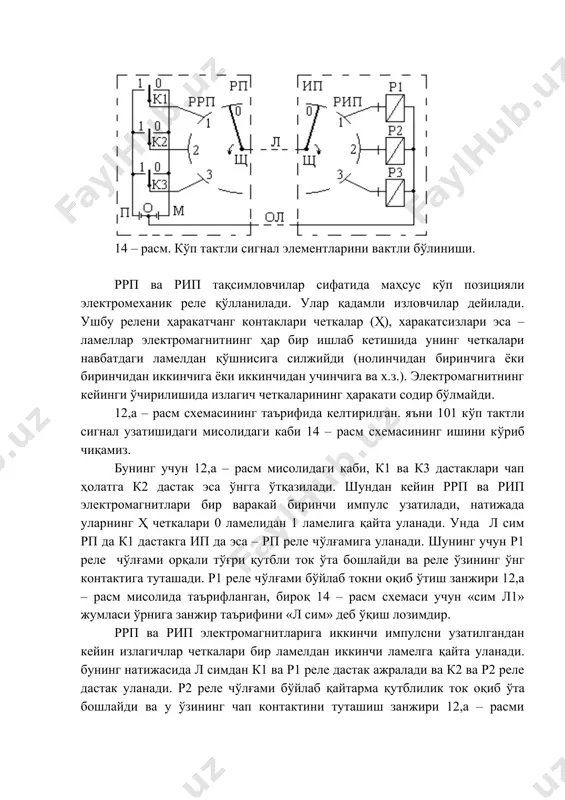

ва қабули (ип) пунктларидаги алоқа чизиғига синхрон ва синфаз уланиши ҳисобланади. алоқа чизиғига уланишни бажарувчи ускуна таксимловчилар деб аталади. соддалаштирилган кўринишда 14 – расмда кўп тактли сигнал элементларини вақтли ажратиш усулини тушунтириб берувчи схема кўрсатилган. тартибга келтириш пунктни тақсимловчиси схемада ррп бажарувчи пунктини эса – рип каби белгиланган. 14 – расм. кўп тактли сигнал элементларини вактли бўлиниши. ррп ва рип тақсимловчилар сифатида маҳсус кўп позицияли электромеханик реле қўлланилади. улар қадамли изловчилар дейилади. ушбу релени ҳаракатчанг контаклари четкалар (ҳ), харакатсизлари эса – ламеллар электромагнитнинг ҳар бир ишлаб кетишида унинг четкалари навбатдаги ламелдан қўшнисига силжийди (нолинчидан биринчига ёки биринчидан иккинчига ёки иккинчидан учинчига ва х.з.). электромагнитнинг кейинги ўчирилишида излагич четкаларининг ҳаракати содир бўлмайди. 12,а – расм схемасининг таърифида келтирилган. яъни 101 кўп тактли сигнал узатишидаги мисолидаги каби 14 – расм схемасининг ишини кўриб чиқамиз. бунинг учун 12,а – расм мисолидаги каби, к1 ва к3 дастаклари чап ҳолатга к2 дастак эса ўнгга ўтқазилади. …

5 / 7

мисолида таърифланган, бироқ 14 расм схемаси учун занжири таърифида «л2 сим» жумласи ўрнига «л сим» деб ўқиш лозимдир. ррп ва рип электромагнитларига учинчи импулсни узатишдан кейин, четкалар излагичларининг икки ламеллари уч ламелларига жойлашадилар. к2 дастаги ва р2 реле л симдан узилиши содир бўлади ва к3 дастаги ҳамда р3 релеси л симга уланади. р3 реле чўлғамини улаш занжири 12,а – расмдагидек р3 реле чўлғамини занжирга улаш кабидир, бироқ 14 – расм учун занжир таърифда «л3 сим» жумласи ўрнига «л сим» деб ўқиш лозимдир. 12,а – ва 4 – расмлардаги схема ишларини солиштиришдан кўриниб турибдики, ррп ва рип (14 расм) л симни галма - гал аввал л1 сим сифатида (12,а – расм), сўнгра л2 (12,а - расм), кейин л3 сифатида қўллаш имконини беради. шундай қилиб ррп ва рип кўп тактли сигнал элементларини (вактинчалик ажралиш) вакт бўйича ажралишни бажаради. элементлар сигналларнинг бўлиниш усулларини фазовий ва вактлисини солиштириб, қуйидаги ҳулосаларга келиш қийин бўлмайди: - …
