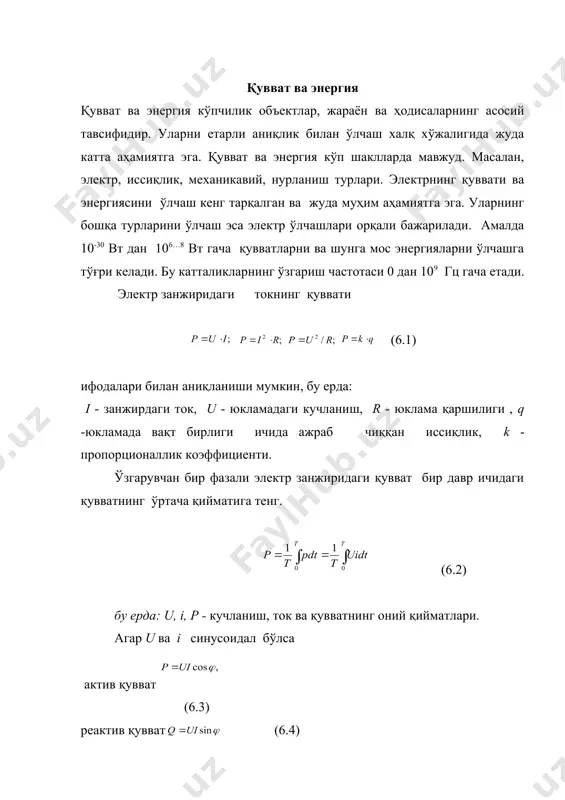

1411658078_59436.doc ; i u p × = ; 2 r i p × = ; / 2 r u p = q k p × = ò ò = = t t uidt t pdt t p 0 0 1 1 , cos j ui p = h t h p t uidt t p ёки uidt p t t t = = = ò ò 0 0 1 1 ; sin ; cos å å f f f f = = i i i i i i i u q i u p j j фi фi i u , i j j sin ui q = ( ) ( ) u u u u u u v i v i v i = + - - é ë ê ù û ú 2 2 2 2 2 4 / 2 1 i кi = a , 2 1 …

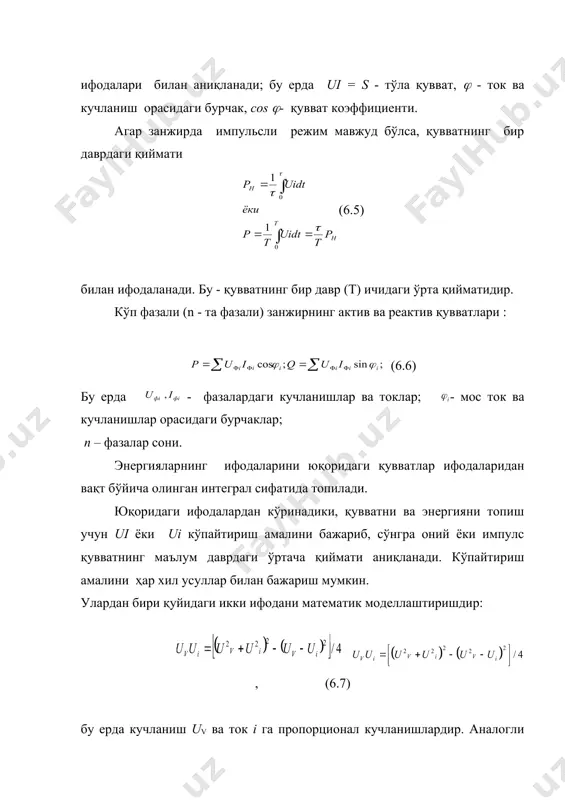

ктив қувват (6.4) ифодалари билан аниқланади; бу ерда ui = s - тўла қувват, ( - ток ва кучланиш орасидаги бурчак, cоs (- қувват коэффициенти. агар занжирда импульсли режим мавжуд бўлса, қувватнинг бир даврдаги қиймати (6.5) билан ифодаланади. бу - қувватнинг бир давр (т) ичидаги ўрта қийматидир. кўп фазали (n - та фазали) занжирнинг актив ва реактив қувватлари : (6.6) бу ерда - фазалардаги кучланишлар ва токлар; - мос ток ва кучланишлар орасидаги бурчаклар; n – фазалар сони. энергияларнинг ифодаларини юқоридаги қувватлар ифодаларидан вақт бўйича олинган интеграл сифатида топилади. юқоридаги ифодалардан кўринадики, қувватни ва энергияни топиш учун ui ёки ui кўпайтириш амалини бажариб, сўнгра оний ёки импулс қувватнинг маълум даврдаги ўртача қиймати аниқланади. кўпайтириш амалини ҳар хил усуллар билан бажариш мумкин. улардан бири қуйидаги икки ифодани математик моделлаштиришдир: , (6.7) бу ерда кучланиш uv ва ток i га пропорционал кучланишлардир. аналогли усуллар (масалан, операцион кучайтиргичлар) билан квадратга кўтариш ва қўшиш …

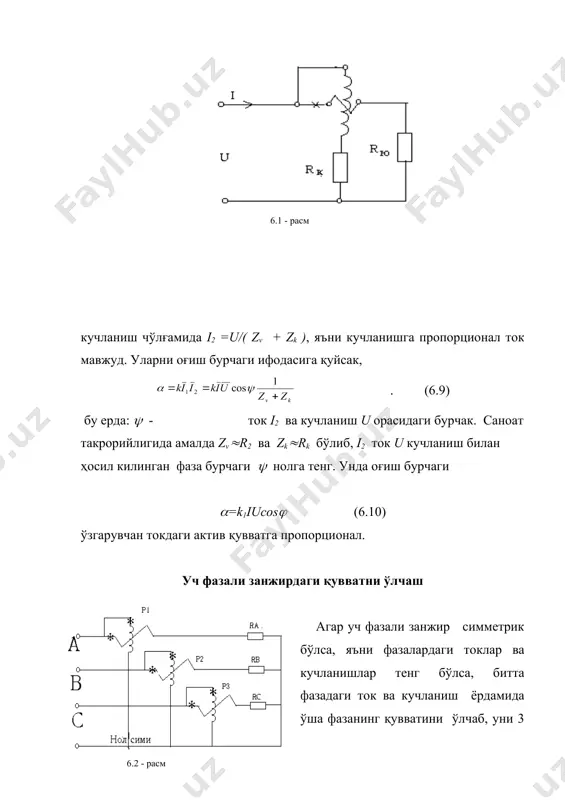

кучланиш чўлғамларининг қутблари мос ҳолда уланиши керак. энди ушбу механизмнинг бир фазали ўзгарувчан ток занжирида қувватни ўлчай олишини кўрсатамиз. унинг ток чўлғамида i=i1, яъни юкламадаги ток, кучланиш чўлғамида i2 =u/( zv + zk ), яъни кучланишга пропорционал ток мавжуд. уларни оғиш бурчаги ифодасига қуйсак, embed equation.3 . (6.9) бу ерда: ( - ток i2 ва кучланиш u орасидаги бурчак. саноат такрорийлигида амалда zv(r2 ва zk(rk бўлиб, i2 ток u кучланиш билан ҳосил килинган фаза бурчаги ( нолга тенг. унда оғиш бурчаги (=k1iucоs( (6.10) ўзгарувчан токдаги актив қувватга пропорционал. уч фазали занжирдаги қувватни ўлчаш агар уч фазали занжир симметрик бўлса, яъни фазалардаги токлар ва кучланишлар тенг бўлса, битта фазадаги ток ва кучланиш ёрдамида ўша фазанинг қувватини ўлчаб, уни 3 га кўпайтириб қўйиш етарли. уч фазали занжир носимметрик бўлса, уч ваттметр ёки икки ваттметр усули қўлланилади. уч ваттметр усулида ҳар бир фаза токи ва унинг ерга (ноль симига) нисбатан фаза кучланиши учта …

икка чизиқли ўзгартирилади ва интегралланади. асосан, “кенглик - импульсли” ва амплитудавий модуляциялар комбинацияси кенг қўлланилади (ким-аим). “ким-чм” (частотавий модуляция) комбинацияси ҳам кенг тарқалган. ким-аим усулидаги ваттметрда кенглик модулятори ким генератор г дан f0=1/т0 доимий частота билан чиқаётган импульсларнинг кенглиги t ни ui кириш сигналига қараб модуляциялайди. “ким”нинг чиқишидаги давомийлиги t = kui бўлган импульслар амплитуда модуляторида uu сигнал билан амплитуда бўйича модуляцияланади. импульслар даври t0 жуда кичик бўлса, ҳар бир импульснинг аим чиқишидаги юзаси қувватнинг оний қийматига пропорционал бўлади: . (6.12) интегратор чиқишидаги кучланиш ўлчанаётган қувватнинг ўртача қийматига пропорционалдир. калориметрик усул билан қувватни ўлчаш калориметрик усул юқори ва ўта юқори частотали сигналларнинг қуввати ва энергиясини ўлчашда кенг қўлланилади. бу усулда қувват электромагнит энергиясини бевосита иссиқликка айлантириб, сўнгра иссиқлик микдори (ҳарорат, узайиш, электр қаршилиги, модда миқдори) параметрларини ўлчаш йўли билан аниқланади. калориметрик усул ўлчанаётган қувват бевосита чиқиш сигналига айланадиган ёки маълум қувват билан таққосланадиган ягона усул. уни амалга ошириш учун ўлчанаётган …

, (6.13) бу ерда: с- калориметрик суюқликнинг солиштирма иссиқлик сиғими [дж /(м3 к)], q- суюқлик сарфи [м3/сек]; t1, t2 - кириш ва чиқишдаги ҳароратлар. 50 гц - 1 мгц частотларда 1 мвт гача қувватларни ўлчайди. хатолиги- 0.1- 2% . калориметрик ваттметрни градуировкалаш қиймати маълум rn қаршиликдан маълум i0 ўзгармас токини калориметр ичидан ўтказиб, намунавий ваттметр р ёрдамида бажарилади. калориметрик усул натижаларига атроф – муҳит температурасининг ва иссиқлик ташувчининг киришдаги температурасининг ўзгариши ҳамда унинг тезлиги ўзгариши каби омиллар хатолик олиб киради. калориметрдан иссиқликнинг қочишини олдини олиш учун бутун калориметрни термостатлаш ёки унинг деворларидаги температурани автоматик тарзда ўзгармас ушлаб туриш керак. аниқлигини ошириш учун тестлаш усуллари қўлланилади. тест воситаси сифатида сунҳий ҳосил қилинадиган иссиқлик исроқлари ва ўзгармас токнинг маълум қуввати ишлатилади. иккита бир – ҳил калориметр ёрдамида амалга ошириладиган дифференциал усулда юқори частотали қувватни 1 mквт абсолют хатолик билан аниқлаш мумкин. бунда калориметрларнинг бирига ўлчанаётган қувват, иккинчисига маълум ўзгармас ток эквивалент юкламада …
