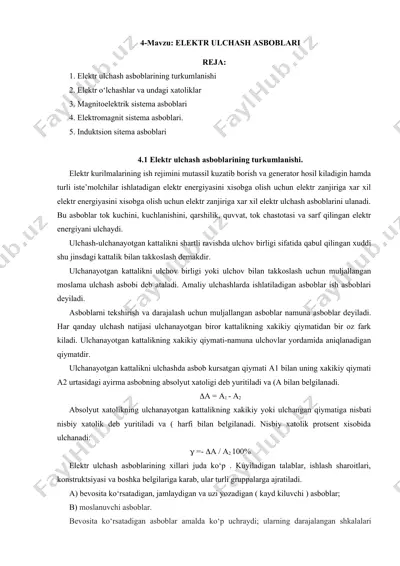

4-mavzu: elektr ulchash asboblari reja: 1. elektr ulchash asboblarining turkumlanishi 2. elektr o‘lchashlar va undagi xatoliklar 3. magnitoelektrik sistema asboblari 4. elektromagnit sistema asboblari. 5. induktsion sitema asboblari 4.1 elektr ulchash asboblarining turkumlanishi. elektr kurilmalarining ish rejimini mutassil kuzatib borish va generator hosil kiladigin hamda turli iste’molchilar ishlatadigan elektr energiyasini xisobga olish uchun elektr zanjiriga xar xil elektr energiyasini xisobga olish uchun elektr zanjiriga xar xil elektr ulchash asboblarini ulanadi. bu asboblar tok kuchini, kuchlanishini, qarshilik, quvvat, tok chastotasi va sarf qilingan elektr energiyani ulchaydi. ulchash-ulchanayotgan kattalikni shartli ravishda ulchov birligi sifatida qabul qilingan xuddi shu jinsdagi kattalik bilan takkoslash demakdir. ulchanayotgan kattalikni ulchov birligi yoki ulchov bilan takkoslash uchun muljallangan moslama ulchash asbobi deb ataladi. amaliy ulchashlarda ishlatiladigan asboblar ish asboblari deyiladi. asboblarni tekshirish va darajalash uchun muljallangan asboblar namuna asboblar deyiladi. har qanday ulchash natijasi ulchanayotgan biror kattalikning xakikiy qiymatidan bir oz fark kiladi. ulchanayotgan kattalikning xakikiy qiymati-namuna …

2 / 12

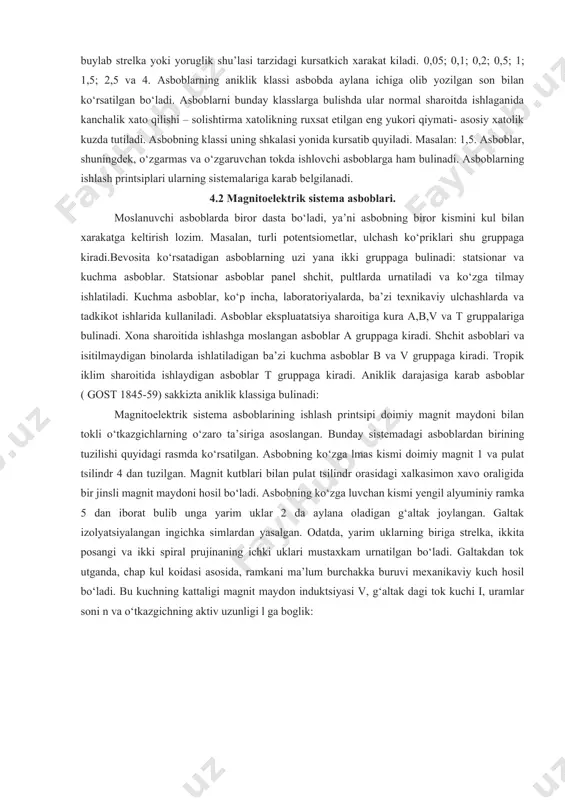

sita ko‘rsatadigan asboblar amalda ko‘p uchraydi; ularning darajalangan shkalalari buylab strelka yoki yoruglik shu’lasi tarzidagi kursatkich xarakat kiladi. 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2,5 va 4. asboblarning aniklik klassi asbobda aylana ichiga olib yozilgan son bilan ko‘rsatilgan bo‘ladi. asboblarni bunday klasslarga bulishda ular normal sharoitda ishlaganida kanchalik xato qilishi – solishtirma xatolikning ruxsat etilgan eng yukori qiymati- asosiy xatolik kuzda tutiladi. asbobning klassi uning shkalasi yonida kursatib quyiladi. masalan: 1,5. asboblar, shuningdek, o‘zgarmas va o‘zgaruvchan tokda ishlovchi asboblarga ham bulinadi. asboblarning ishlash printsiplari ularning sistemalariga karab belgilanadi. 4.2 magnitoelektrik sistema asboblari. moslanuvchi asboblarda biror dasta bo‘ladi, ya’ni asbobning biror kismini kul bilan xarakatga keltirish lozim. masalan, turli potentsiometlar, ulchash ko‘priklari shu gruppaga kiradi.bevosita ko‘rsatadigan asboblarning uzi yana ikki gruppaga bulinadi: statsionar va kuchma asboblar. statsionar asboblar panel shchit, pultlarda urnatiladi va ko‘zga tilmay ishlatiladi. kuchma asboblar, ko‘p incha, laboratoriyalarda, ba’zi texnikaviy ulchashlarda va tadkikot ishlarida kullaniladi. asboblar ekspluatatsiya sharoitiga …

3 / 12

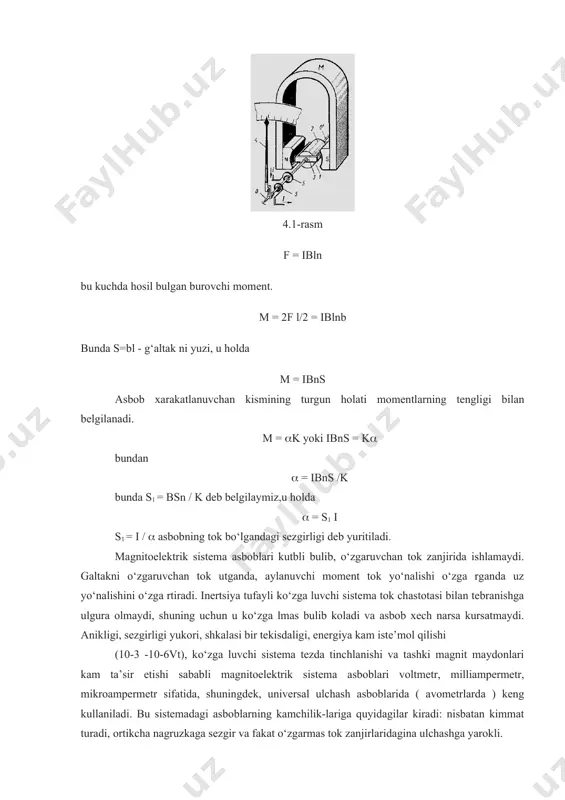

ir jinsli magnit maydoni hosil bo‘ladi. asbobning ko‘zga luvchan kismi yengil alyuminiy ramka 5 dan iborat bulib unga yarim uklar 2 da aylana oladigan g‘altak joylangan. galtak izolyatsiyalangan ingichka simlardan yasalgan. odatda, yarim uklarning biriga strelka, ikkita posangi va ikki spiral prujinaning ichki uklari mustaxkam urnatilgan bo‘ladi. galtakdan tok utganda, chap kul koidasi asosida, ramkani ma’lum burchakka buruvi mexanikaviy kuch hosil bo‘ladi. bu kuchning kattaligi magnit maydon induktsiyasi v, g‘altak dagi tok kuchi i, uramlar soni n va o‘tkazgichning aktiv uzunligi l ga boglik: 4.1-rasm f = ibln bu kuchda hosil bulgan burovchi moment. m = 2f l/2 = iblnb bunda s=bl - g‘altak ni yuzi, u holda m = ibns asbob xarakatlanuvchan kismining turgun holati momentlarning tengligi bilan belgilanadi. m = k yoki ibns = k bundan = ibns /k bunda s1 = bsn / k deb belgilaymiz,u holda = s1 i s1 = i / asbobning tok bo‘lgandagi …

4 / 12

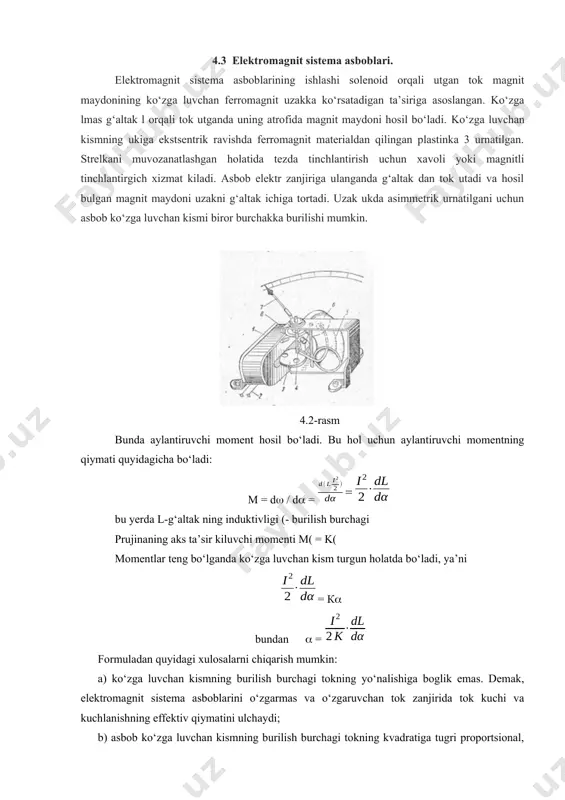

ferromagnit uzakka ko‘rsatadigan ta’siriga asoslangan. ko‘zga lmas g‘altak l orqali tok utganda uning atrofida magnit maydoni hosil bo‘ladi. ko‘zga luvchan kismning ukiga ekstsentrik ravishda ferromagnit materialdan qilingan plastinka 3 urnatilgan. strelkani muvozanatlashgan holatida tezda tinchlantirish uchun xavoli yoki magnitli tinchlantirgich xizmat kiladi. asbob elektr zanjiriga ulanganda g‘altak dan tok utadi va hosil bulgan magnit maydoni uzakni g‘altak ichiga tortadi. uzak ukda asimmetrik urnatilgani uchun asbob ko‘zga luvchan kismi biror burchakka burilishi mumkin. 4.2-rasm bunda aylantiruvchi moment hosil bo‘ladi. bu hol uchun aylantiruvchi momentning qiymati quyidagicha bo‘ladi: м = d / d = bu yerda l-g‘altak ning induktivligi (- burilish burchagi prujinaning aks ta’sir kiluvchi momenti m( = k( momentlar teng bo‘lganda ko‘zga luvchan kism turgun holatda bo‘ladi, ya’ni = к bundan = formuladan quyidagi xulosalarni chiqarish mumkin: a) ko‘zga luvchan kismning burilish burchagi tokning yo‘nalishiga boglik emas. demak, elektromagnit sistema asboblarini o‘zgarmas va o‘zgaruvchan tok zanjirida tok kuchi va kuchlanishning …

5 / 12

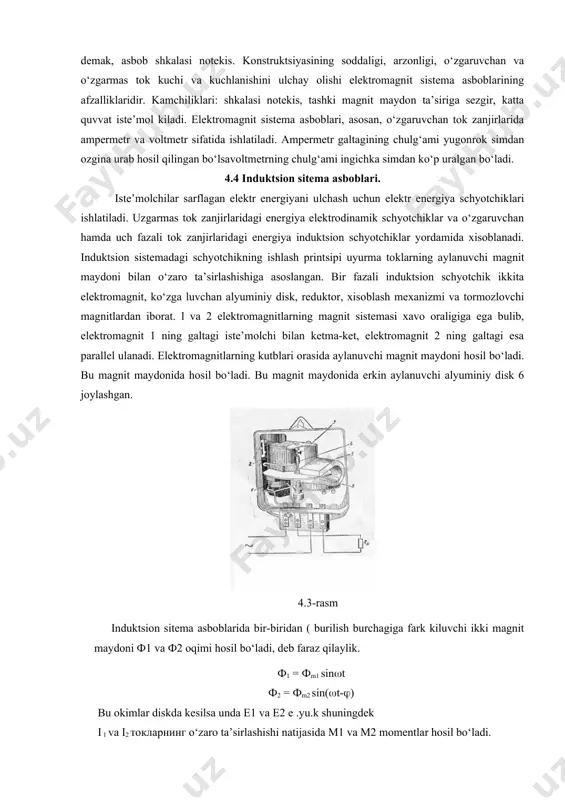

schyotchiklar va o‘zgaruvchan hamda uch fazali tok zanjirlaridagi energiya induktsion schyotchiklar yordamida xisoblanadi. induktsion sistemadagi schyotchikning ishlash printsipi uyurma toklarning aylanuvchi magnit maydoni bilan o‘zaro ta’sirlashishiga asoslangan. bir fazali induktsion schyotchik ikkita elektromagnit, ko‘zga luvchan alyuminiy disk, reduktor, xisoblash mexanizmi va tormozlovchi magnitlardan iborat. l va 2 elektromagnitlarning magnit sistemasi xavo oraligiga ega bulib, elektromagnit 1 ning galtagi iste’molchi bilan ketma-ket, elektromagnit 2 ning galtagi esa parallel ulanadi. elektromagnitlarning kutblari orasida aylanuvchi magnit maydoni hosil bo‘ladi. bu magnit maydonida hosil bo‘ladi. bu magnit maydonida erkin aylanuvchi alyuminiy disk 6 joylashgan. 4.3-rasm induktsion sitema asboblarida bir-biridan ( burilish burchagiga fark kiluvchi ikki magnit maydoni ф1 va ф2 oqimi hosil bo‘ladi, deb faraz qilaylik. ф1 = фm1 sint ф2 = фm2 sin(t-) bu okimlar diskda kesilsa unda e1 va e2 e .yu.k shuningdek i 1 va i2 токларнинг o‘zaro ta’sirlashishi natijasida m1 va m2 momentlar hosil bo‘ladi. м1 = к 1 ф1i2 …
