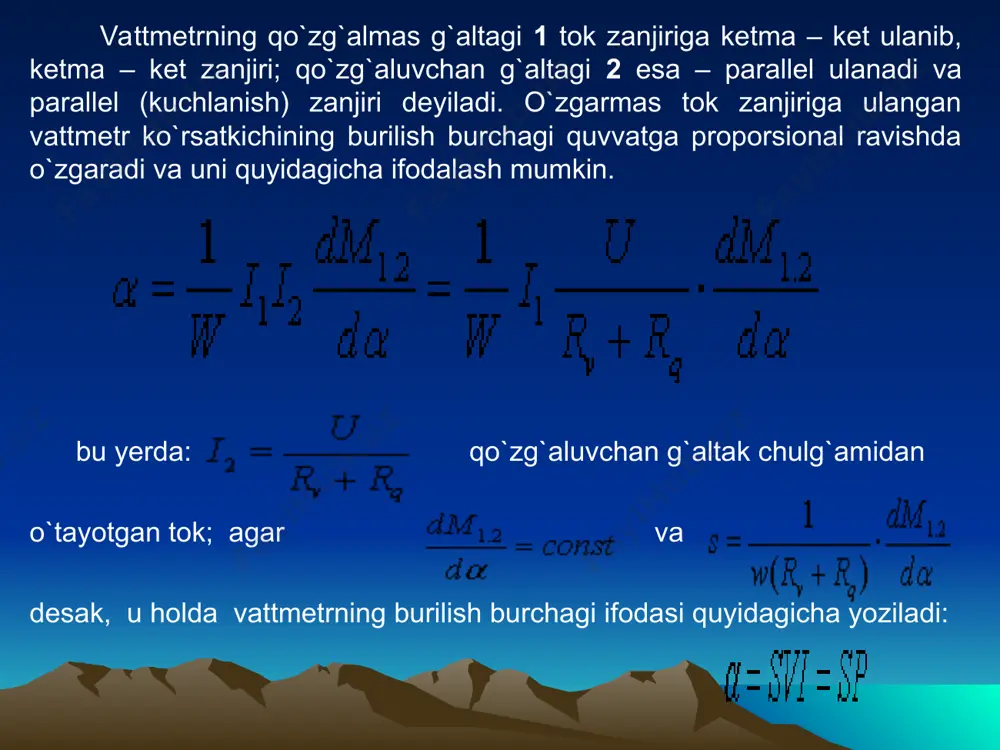

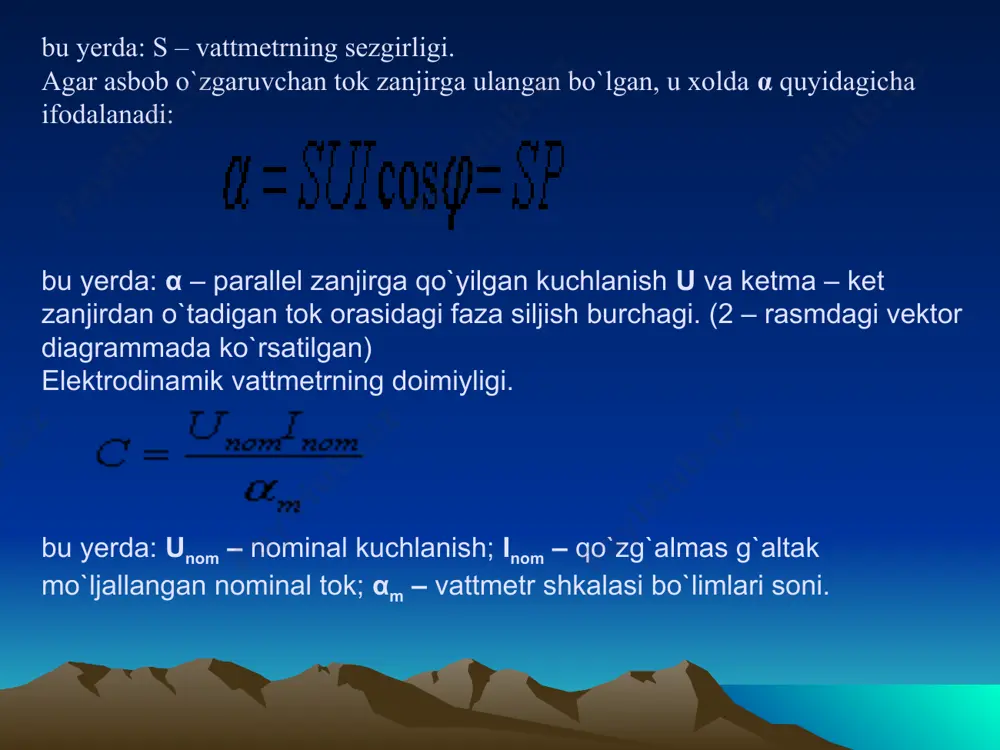

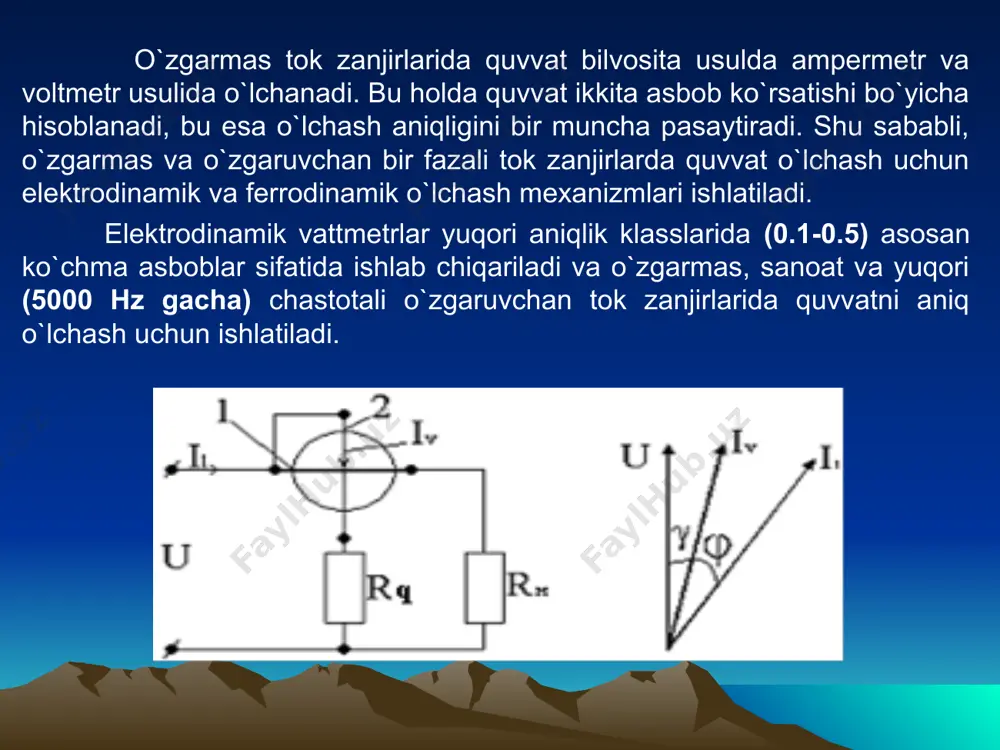

мавзу: рақамли ўлчаш қурилмалари мавзу: quvvat va energiyani o‘lchash usullari. режа: 1. o‘zgarmas va o‘zgaruvchan toklarda quvvatni o‘lchash. 2. elektrodinamik o`lchash tizimiga oid vattmetrlar. 3. induksion va elektron schetchiklar. schetchiklar yordamida energiyani o‘lchash usullari. o`zgarmas tok zanjirlarida quvvat bilvosita usulda ampermetr va voltmetr usulida o`lchanadi. bu holda quvvat ikkita asbob ko`rsatishi bo`yicha hisoblanadi, bu esa o`lchash aniqligini bir muncha pasaytiradi. shu sababli, o`zgarmas va o`zgaruvchan bir fazali tok zanjirlarda quvvat o`lchash uchun elektrodinamik va ferrodinamik o`lchash mexanizmlari ishlatiladi. elektrodinamik vattmetrlar yuqori aniqlik klasslarida (0.1-0.5) asosan ko`chma asboblar sifatida ishlab chiqariladi va o`zgarmas, sanoat va yuqori (5000 hz gacha) chastotali o`zgaruvchan tok zanjirlarida quvvatni aniq o`lchash uchun ishlatiladi. vattmetrning qo`zg`almas g`altagi 1 tok zanjiriga ketma – ket ulanib, ketma – ket zanjiri; qo`zg`aluvchan g`altagi 2 esa – parallel ulanadi va parallel (kuchlanish) zanjiri deyiladi. o`zgarmas tok zanjiriga ulangan vattmetr ko`rsatkichining burilish burchagi quvvatga proporsional ravishda o`zgaradi va uni quyidagicha ifodalash mumkin. …

2 / 14

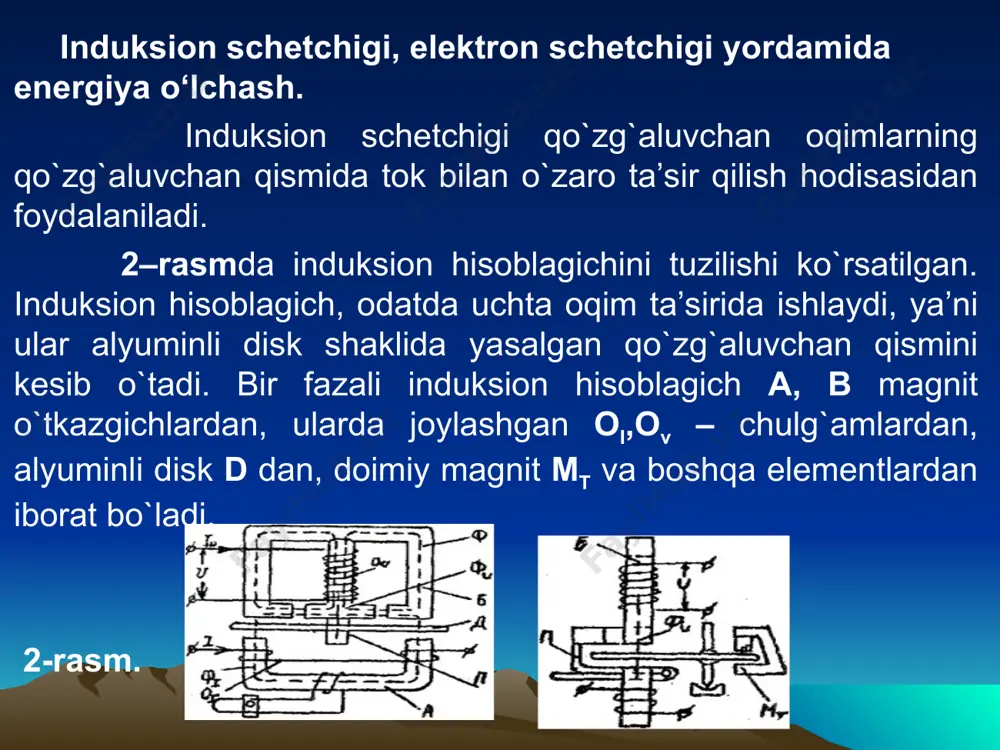

lan o`zaro ta’sir qilish hodisasidan foydalaniladi. 2–rasmda induksion hisoblagichini tuzilishi ko`rsatilgan. induksion hisoblagich, odatda uchta oqim ta’sirida ishlaydi, ya’ni ular alyuminli disk shaklida yasalgan qo`zg`aluvchan qismini kesib o`tadi. bir fazali induksion hisoblagich a, b magnit o`tkazgichlardan, ularda joylashgan oi,ov – chulg`amlardan, alyuminli disk d dan, doimiy magnit mt va boshqa elementlardan iborat bo`ladi. 2-rasm. 2–rasm ko`rastilganidek, φi va φv magnit oqimlari o`zgaruvchan bo`lganligi tufayli diskni kesib o`tib, unda induksion (uyurma) tok hosil qiladi. φi va φv lar bilan induksion (uyurma) toklarining o`zaro ta’siri natijasida disk d aylanma harakatga keladi. diskni harakatga keltiruvchi bu momentni induksion mexanizmlar uchun ma’lum bo`lgan formulaga binoan quyidagicha ifodalash mumkin. m=кuicosφ, bu yerda: u–ou– cho`lg`amga qo`yilgan kuchlanish; i–oi–cho`lg`amdan o`tuvchi tok. cosφ–u va i lar orasidagi siljish burchagi, yoki quvvat koeffitsiyenti. hisoblagich diskning turg`un aylanish tezligi yukaga bog`liq bo`lishi uchun diskka aylantiruvchi momentdan tashqari yana tormozlovchi moment ham ta’sir etishi kerak. bu moment doimiy magnit mt yordamida …

3 / 14

’rsatadi,ya’ni kam bo’ladi va aksincha. yo’l qo’yiladigan xatolikning miqdoriga qarab elektr energiya hisoblagichlar uchta aniqlik sinfiga bo’linadi: 1;2 va 2;5.bu raqamlar hisoblagichning nominal yuklamasida uning yo’l qo’yilishi mumkin bo’lgan eng katta nisbiy xatoligini ko’rsatadi. 3- rasmda bir faza induksion hisoblagichi xatoligini o’zgarishi grafigi ko’rsatilgan. 3-rasm. bir fazali induksion hisoblagichlarida xatolik asosan kichik yuklamalarda podshipniklardagi , hisoblash mehanizmidagi va diskning havoga ishqalanishi, hamda elektromagnit o`zagining magnit singdiruvchanligini kichikligi sababli hosil bo`ladi. bir fazali hisoblagichlarida yuk zanjiridan tok o`tmaganda disk qo`yilgan kuchlanish ta’siridan aylanadi. buni hisoblagichda o’z - o’zidan yurish hodisasi deyiladi. bundan qutilish uchun diskning o`qiga po`lat ilgak k mahkamlanadi. bu ilgak magnitlangan plastinka orqali tortilib turadi. hisoblagichni muhim xususiyatlaridan biri, uning sezgirligidir, to`g`rirog`i uni sezgirlik ostonasi deyiladi. disk bir tekis (turg`un) tezlikda aylana boshlaganidagi minimal tokning nominal tokka bo`lgan nisbati hisoblagichning sezgirligi ostonasi deyiladi va u quyidagicha ifodalanadi: sezgirlik ostonasi hisoblagichning aniqlik sinfiga qarab 0,5 ÷ 0,1 foizdan kam bo`lishi …

4 / 14

kda o`lchash xususiyatiga ega (aniqlik klassi 0,2 va 0,5). elektron hisoblagichining struktura sxemasi, bloklari. aktiv energiya hisoblagichining struktura sxemasi 4 -rasmda ko`rsatilgan bo`lib, bu yerda qko`- quvvat o`zgartkichi ; kcho`- kuchlanishni chastotaga o`zgartiruvchi o`zgartkich; ih - impulslar hisoblagichi. 4-rasm. qko`- quvvatni kuchlanishga o`zgartiruvchi o`zgartkich keng - ko`lamli impulsli (kim) va amplituda - impulsli modulyatsiya bloklaridan iborat bo`ladi.(5 -rasm) kim blokining kirishiga nagruzkadagi in tokiga proporsional kuchlanish beriladi, aim kirishiga esa nagruzkadagi un kuchlanishi beriladi. kim kirishiga berilgan u1 kuchlanishi (u1=k1 in) o`zgaruvchan davomiylikdagi to`g`ri burchakli impulslar ketma-ketligiga o`zgartiriladi. u1 kuchlanishining qiymatini o`zgarishi bilan ti va ular orasidagi intervallarning tp farqini ularning yig`indisiga nisbati o`zgaradi. bu yerda k - o`zgarmas koeffitsient; δt=ti – tp; t = ti + tp – impulslar ketma- ketligining davri. aim sxemasida impulslar amplitudasi nagruzkadagi kuchlanishga proporsional bo`lib, ularning davomiyligi esa nagruzka toki bilan funksional bog`liqlikda bo`lganligi sababli, aim blokida kirish signallari ko`paytiriladi. aim sxemasining chiqishidagi kuchlanishning …

5 / 14

lagichlar mek 1036 - 90 talablariga muvofiq elektr energiyani bir nechta ta’rifi bo`yicha hisobga olish uchun qo`llaniladi va ko`p funksional hisoblagichlarining eng yangi avlodi hisoblanadi. этиборингиз учун рахмат % 100 % 100 w w w c c c x x n - ¢ = × - = g t t k t t t t k i k u p i p i n d = + - = = 1 1
