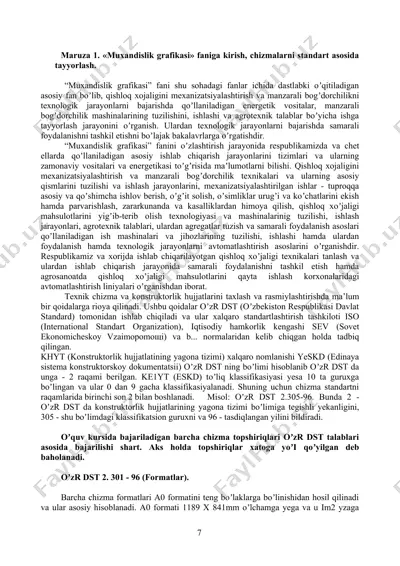

maruza 1. «muxandislik grafikasi» faniga kirish, chizmalarni standart asosida tayyorlash. “muxandislik grafikasi” fani shu sohadagi fanlar ichida dastlabki oʼqitiladigan asosiy fan boʼlib, qishloq xojaligini mexanizatsiyalashtirish va manzarali bogʼdorchilikni texnologik jarayonlarni bajarishda qoʼllaniladigan energetik vositalar, manzarali bogʼdorchilik mashinalarining tuzilishini, ishlashi va agrotexnik talablar boʼyicha ishga tayyorlash jarayonini oʼrganish. ulardan texnologik jarayonlarni bajarishda samarali foydalanishni tashkil etishni boʼlajak bakalavrlarga oʼrgatishdir. “muxandislik grafikasi” fanini oʼzlashtirish jarayonida respublikamizda va chet ellarda qoʼllaniladigan asosiy ishlab chiqarish jarayonlarini tizimlari va ularning zamonaviy vositalari va energetikasi toʼgʼrisida maʼlumotlarni bilishi. qishloq xojaligini mexanizatsiyalashtirish va manzarali bogʼdorchilik texnikalari va ularning asosiy qismlarini tuzilishi va ishlash jarayonlarini, mexanizatsiyalashtirilgan ishlar - tuproqqa asosiy va qoʼshimcha ishlov berish, oʼgʼit solish, oʼsimliklar urugʼi va koʼchatlarini ekish hamda parvarishlash, zararkunanda va kasalliklardan himoya qilish, qishloq xoʼjaligi mahsulotlarini yigʼib-terib olish texnologiyasi va mashinalarinig tuzilishi, ishlash jarayonlari, agrotexnik talablari, ulardan agregatlar tuzish va samarali foydalanish asoslari qoʼllaniladigan ish mashinalari va jihozlarining tuzilishi, ishlashi hamda ulardan foydalanish …

2 / 11

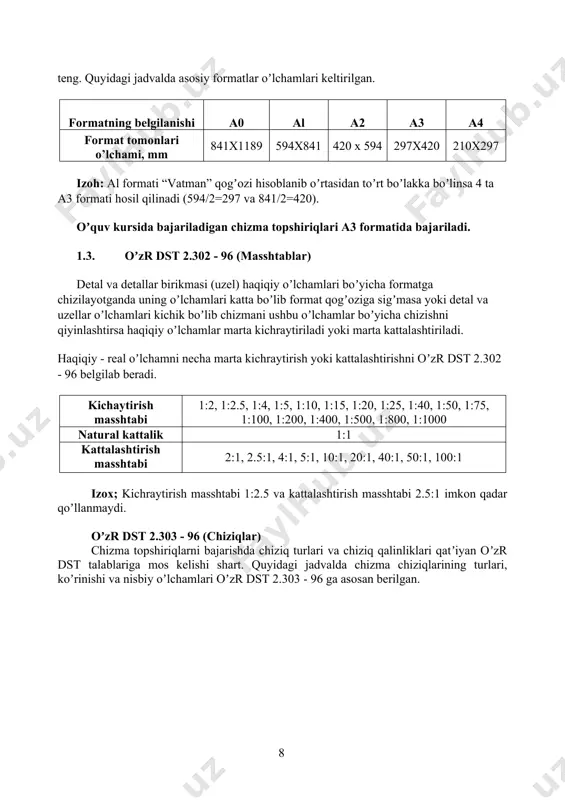

t standard) tomonidan ishlab chiqiladi va ular xalqaro standartlashtirish tashkiloti iso (international standart organization), iqtisodiy hamkorlik kengashi sev (sovet ekonomicheskoy vzaimopomoщi) va b... normalaridan kelib chiqgan holda tadbiq qilingan. khyt (konstruktorlik hujjatlatining yagona tizimi) xalqaro nomlanishi yeskd (edinaya sistema konstruktorskoy dokumentatsii) oʼzr dst ning boʼlimi hisoblanib oʼzr dst da unga - 2 raqami berilgan. ke1yt (eskd) toʼliq klassifikasiyasi yesa 10 ta guruxga boʼlingan va ular 0 dan 9 gacha klassifikasiyalanadi. shuning uchun chizma standartni raqamlarida birinchi son 2 bilan boshlanadi. misol: oʼzr dst 2.305-96. bunda 2 - oʼzr dst da konstruktorlik hujjatlarining yagona tizimi boʼlimiga tegishli yekanligini, 305 - shu boʼlimdagi klassifikatsion guruxni va 96 - tasdiqlangan yilini bildiradi. oʼquv kursida bajariladigan barcha chizma topshiriqlari oʼzr dst talablari asosida bajarilishi shart. aks holda topshiriqlar xatoga yoʼi qoʼyilgan deb baholanadi. oʼzr dst 2. 301 - 96 (formatlar). barcha chizma formatlari a0 formatini teng boʼlaklarga boʼlinishidan hosil qilinadi va ular asosiy hisoblanadi. …

3 / 11

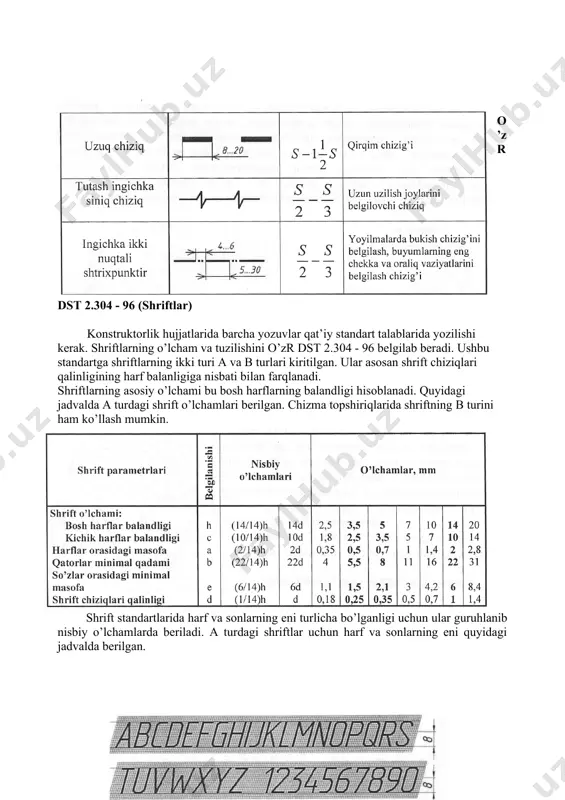

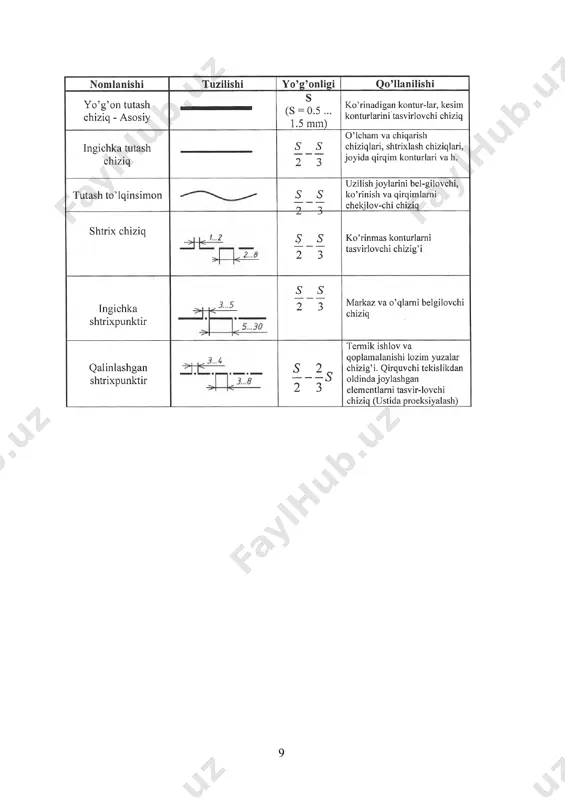

chraytirish yoki kattalashtirishni oʼzr dst 2.302 - 96 belgilab beradi. kichaytirish masshtabi 1:2, 1:2.5, 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800, 1:1000 natural kattalik 1:1 kattalashtirish masshtabi 2:1, 2.5:1, 4:1, 5:1, 10:1, 20:1, 40:1, 50:1, 100:1 izox; kichraytirish masshtabi 1:2.5 va kattalashtirish masshtabi 2.5:1 imkon qadar qoʼllanmaydi. oʼzr dst 2.303 - 96 (chiziqlar) chizma topshiriqlarni bajarishda chiziq turlari va chiziq qalinliklari qatʼiyan oʼzr dst talablariga mos kelishi shart. quyidagi jadvalda chizma chiziqlarining turlari, koʼrinishi va nisbiy oʼlchamlari oʼzr dst 2.303 - 96 ga asosan berilgan. o’zr dst 2.304 - 96 (shriftlar) konstruktorlik hujjatlarida barcha yozuvlar qat’iy standart talablarida yozilishi kerak. shriftlarning o’lcham va tuzilishini o’zr dst 2.304 - 96 belgilab beradi. ushbu standartga shriftlarning ikki turi a va в turlari kiritilgan. ular asosan shrift chiziqlari qalinligining harf balanligiga nisbati bilan farqlanadi. shriftlarning asosiy o’lchami bu bosh harflarning balandligi hisoblanadi. quyidagi jadvalda a turdagi …

4 / 11

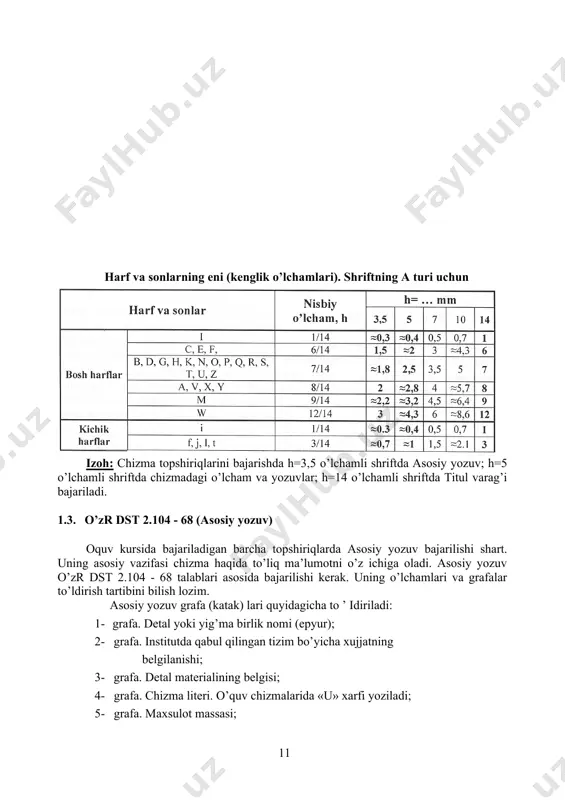

yozuv grafa (katak) lari quyidagicha to ’ idiriladi: 1- grafa. detal yoki yig’ma birlik nomi (epyur); 2- grafa. institutda qabul qilingan tizim bo’yicha xujjatning belgilanishi; 3- grafa. detal materialining belgisi; 4- grafa. chizma literi. o’quv chizmalarida «u» xarfi yoziladi; 5- grafa. maxsulot massasi; 6- grafa. masshtab; 7- grafa. varaqning tartib raqami; 8- grafa. xujjatdagi (albomdagi) varaqalar soni; 9- grafa. o’quv yurti nomi va gurux tartib raqami; 10- grafa. xujjatni tasdiqlovchi shaxs bajaradigan ish xarakteri. masalan: chizdi, qabul qildi, tekshirdi. 11- grafa. xujjatda imzo chekuvchi shaxsning ismi-sharifi aniq yoziladi; 12- grafa. 11-grafada kursatilgan shaxslar imzosi; grafa. xujjatning tasdiqlanish sanasi. chizmalarni bajarish bo’yicha amaliy maslasxatlar qalam chizma chizishda qalam asosiy ish quroli hisoblanadi. shuning uchun qalam tanlashda uning sifati, qattiq va yumshoqlik darajasi muhim o’rin tutadi. rossiya standard asosida qalamlar 14 turdagi qattiqlik darajasida ishlab chiqariladi. t, tm va m toyifada klassifikatsiyalanadi. t - «твердый» - qattiq, tm - «твердомягкий» - qattiq-yumshoq …

5 / 11

rchak chizg’ich (20 mm li va burchaklari 30°, 60° va 90°) shuningdek turli lekalo chizg’ichlari bo’lishi kifoya. tog’ri va uchburchak chizg’ichlar yordamida parallel va perpendikular chiziqlar chizilishi murnkin. 17 o’chirg’ich chizmadagi yordamchi chiziqlarni, xato va kirlarni o’chirish uchun o’chirgichning yumshoq turidan foydalanish tavsiya etiladi. qattiq o’chirg’ichlar tush bilan ishlashda qo’llanadi. sirkul chizmada aylana yoylarini bajarishda sirkuldan foydalaniladi. sirkul sifat jixatdan temirdan bo’lishi, igna qismi boshqariladigan va qalam sterjeni mustaxkam o’rnatiladigan bo’lishi lozim. plassmasa korpusli va o’rta maktab geometriya, matematika kursiga mo’ljallangan sirkullar chizma uchun yaroqsiz. 1.4. gost 2.307- 68 o’ichamlar qo’yish loyixalanadigan buyum chizmalari tuzishda konstruktor tasvirlanayotgan buyum va uning elementlari chizmalari bilan birga, ularning o’lchamlarini xam berish lozim. buyumlar ularning o’lchamlari asosida yasaladi. chizmalarning o’lchamlarini to’g’ri kuyish va o’zaro boglab berish muxim qoidalardan xisoblanadi. gost 2.307-68 o’lchamlar qo’yish va ularni o’zaro boglash qoidalarini mo’qammal o’rgatadi. 1. chizmalarda o’lchamlar o’lcham sonlari va o’lcham chiziqlari bilan ko’rsatiladi. o’lcham chiziqlari uchlariga strelkalar …
