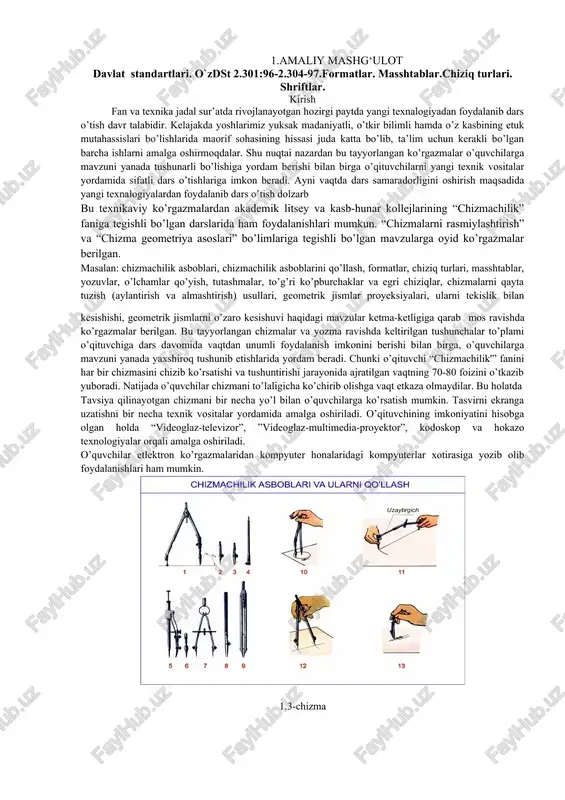

1.amaliy mashg‘ulot davlat standartlari. o`zdst 2.301:96-2.304-97.formatlar. masshtablar.chiziq turlari. shriftlar. kirish fan va texnika jadal sur’atda rivojlanayotgan hozirgi paytda yangi texnalogiyadan foydalanib dars o’tish davr talabidir. kelajakda yoshlarimiz yuksak madaniyatli, o’tkir bilimli hamda o’z kasbining etuk mutahassislari bo’lishlarida maorif sohasining hissasi juda katta bo’lib, ta’lim uchun kerakli bo’lgan barcha ishlarni amalga oshirmoqdalar. shu nuqtai nazardan bu tayyorlangan ko’rgazmalar o’quvchilarga mavzuni yanada tushunarli bo’lishiga yordam berishi bilan birga o’qituvchilarni yangi texnik vositalar yordamida sifatli dars o’tishlariga imkon beradi. ayni vaqtda dars samaradorligini oshirish maqsadida yangi texnalogiyalardan foydalanib dars o’tish dolzarb bu texnikaviy ko’rgazmalardan akademik litsey va kasb-hunar kollejlarining “chizmachilik” faniga tegishli bo’lgan darslarida ham foydalanishlari mumkun. “chizmalarni rasmiylashtirish” va “chizma geometriya asoslari” bo’limlariga tegishli bo’lgan mavzularga oyid ko’rgazmalar berilgan. masalan: chizmachilik asboblari, chizmachilik asboblarini qo’llash, formatlar, chiziq turlari, masshtablar, yozuvlar, o’lchamlar qo’yish, tutashmalar, to’g’ri ko’pburchaklar va egri chiziqlar, chizmalarni qayta tuzish (aylantirish va almashtirish) usullari, geometrik jismlar proyeksiyalari, ularni tekislik bilan kesishishi, …

2 / 10

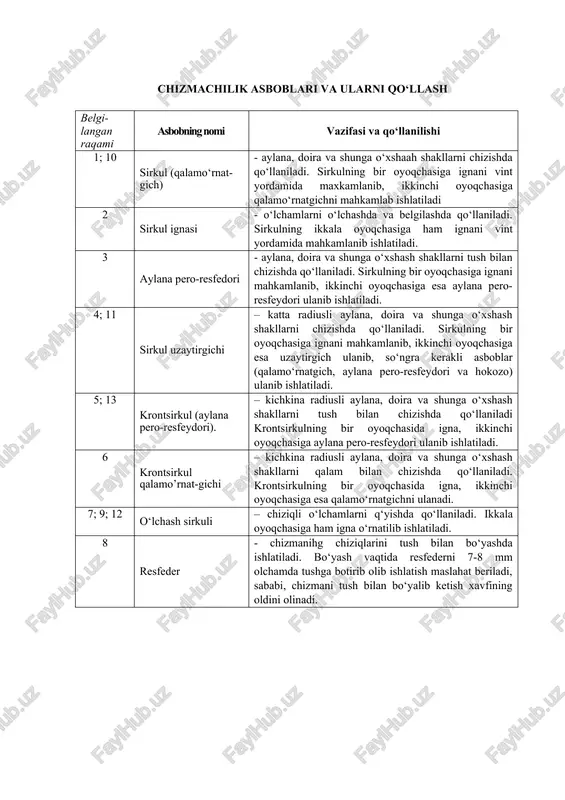

latda tavsiya qilinayotgan chizmani bir necha yo’l bilan o’quvchilarga ko’rsatish mumkin. tasvirni ekranga uzatishni bir necha texnik vositalar yordamida amalga oshiriladi. o’qituvchining imkoniyatini hisobga olgan holda “videoglaz-televizor”, ”videoglaz-multimedia-proyektor”, kodoskop va hokazo texnologiyalar orqali amalga oshiriladi. o’quvchilar etlektron ko’rgazmalaridan kompyuter honalaridagi kompyuterlar xotirasiga yozib olib foydalanishlari ham mumkin. 1.3-chizma chizmachilik asboblari va ularni qo‘llash belgi-langan raqami asbobning nomi vazifasi va qo‘llanilishi 1; 10 sirkul (qalamo‘rnat-gich) - aylana, doira va shunga o‘xshaah shakllarni chizishda qo‘llaniladi. sirkulning bir oyoqchasiga ignani vint yordamida maxkamlanib, ikkinchi oyoqchasiga qalamo‘rnatgichni mahkamlab ishlatiladi 2 sirkul ignasi - o‘lchamlarni o‘lchashda va belgilashda qo‘llaniladi. sirkulning ikkala oyoqchasiga ham ignani vint yordamida mahkamlanib ishlatiladi. 3 aylana pero-resfedori - aylana, doira va shunga o‘xshash shakllarni tush bilan chizishda qo‘llaniladi. sirkulning bir oyoqchasiga ignani mahkamlanib, ikkinchi oyoqchasiga esa aylana pero-resfeydori ulanib ishlatiladi. 4; 11 sirkul uzaytirgichi – katta radiusli aylana, doira va shunga o‘xshash shakllarni chizishda qo‘llaniladi. sirkulning bir oyoqchasiga ignani mahkamlanib, ikkinchi …

3 / 10

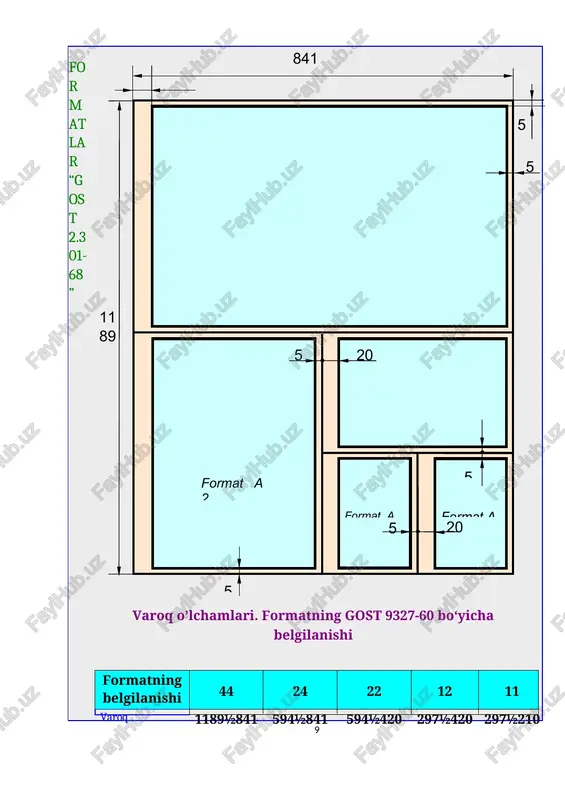

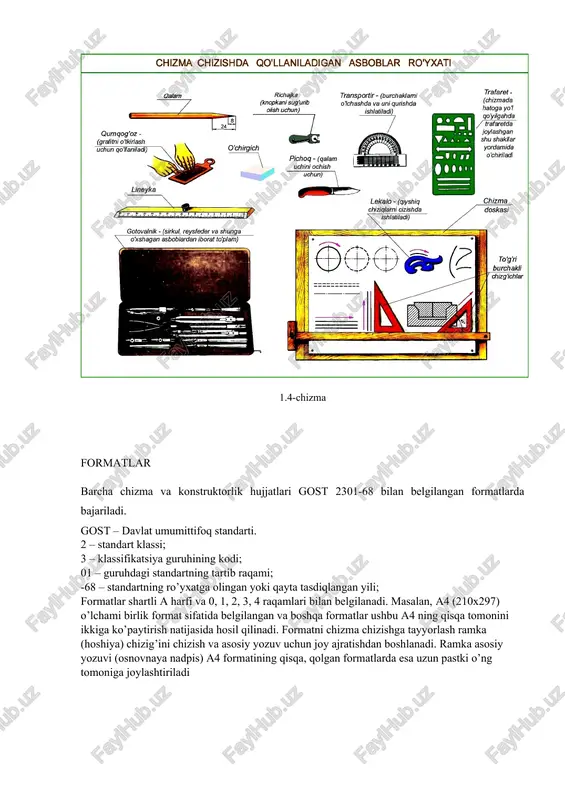

o‘llaniladi. ikkala oyoqchasiga ham igna o‘rnatilib ishlatiladi. 8 resfeder - chizmanihg chiziqlarini tush bilan bo‘yashda ishlatiladi. bo‘yash vaqtida resfederni 7-8 mm olchamda tushga botirib olib ishlatish maslahat beriladi, sababi, chizmani tush bilan bo‘yalib ketish xavfining oldini olinadi. 1.4-chizma formatlar barcha chizma va konstruktorlik hujjatlari gost 2301-68 bilan belgilangan formatlarda bajariladi. gost – davlat umumittifoq standarti. 2 – standart klassi; 3 – klassifikatsiya guruhining kodi; 01 – guruhdagi standartning tartib raqami; -68 – standartning ro’yxatga olingan yoki qayta tasdiqlangan yili; formatlar shartli a harfi va 0, 1, 2, 3, 4 raqamlari bilan belgilanadi. masalan, a4 (210x297) o’lchami birlik format sifatida belgilangan va boshqa formatlar ushbu a4 ning qisqa tomonini ikkiga ko’paytirish natijasida hosil qilinadi. formatni chizma chizishga tayyorlash ramka (hoshiya) chizig’ini chizish va asosiy yozuv uchun joy ajratishdan boshlanadi. ramka asosiy yozuvi (osnovnaya nadpis) a4 formatining qisqa, qolgan formatlarda esa uzun pastki o’ng tomoniga joylashtiriladi formatlar “gost 2.301-68” 841 5 1189 …

4 / 10

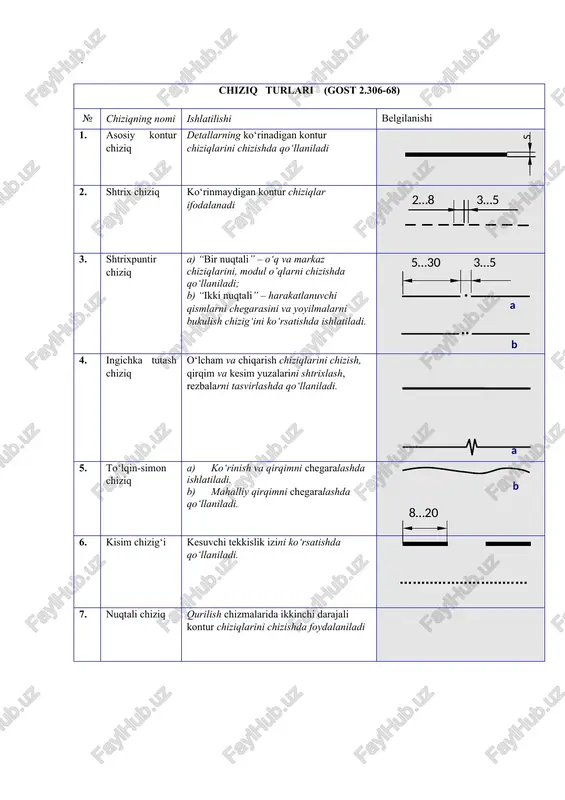

ixlash, rezbalarni tasvirlashda qo‘llaniladi. 5. to‘lqin-simon chiziq a) ko‘rinish va qirqimni chegaralashda ishlatiladi. b) mahalliy qirqimni chegaralashda qo‘llaniladi. 6. kisim chizig‘i kesuvchi tekkislik izini ko‘rsatishda qo‘llaniladi. 7. nuqtali chiziq qurilish chizmalarida ikkinchi darajali kontur chiziqlarini chizishda foydalaniladi 1.6-chizma materiallarni chizmalarda grafik belgilash (gost 2.306-68) № materiallar nomi belgilanishi 1. metall materiallar 2. metallmas materiallar 3. yog‘och ko‘ndalang kesimda 4. yog‘och bo‘ylama kesimda 5. fanera 6. kselolit (yog‘och qipiqli preslangan plita,dsp) 7. tolali (shisha paxta) 8. armaturasiz beton 9. armaturali beton 10. terilgan g‘isht 11. shisha va shaffof materiallar 12. suyuqliklar 13. tabiiy grunt 14. qum (va boshqa sochiluvchan) materiallar 1.7-chizma gost 2.302-68 bo‘yicha masshtablar tartibi t/r masshtab turi belgilanishi 1 kichraytirish masshtabi 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 2 natural masshtab 1:1 3 kattalashtirish masshtabi 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 chizmalardagi yozuv (shrift)lar. gost 2304-81 …

5 / 10

5 2,5 0,7 6 2,1 0,35 5 3,5 1 8,5 3 0,5 7 5 1,4 12 4,2 0,7 10 7 2 17 6 1 14 10 2,8 24 8,4 1,4 20 14 4 34 12 2 1.8-chizma 1.9-chizma 1.10-chizma image4.jpeg image5.gif image6.jpeg image7.png image8.png image9.jpeg image10.gif image11.jpeg image12.jpeg image13.jpeg image14.jpeg image1.wmf oleobject1.bin image2.jpeg image3.jpeg
