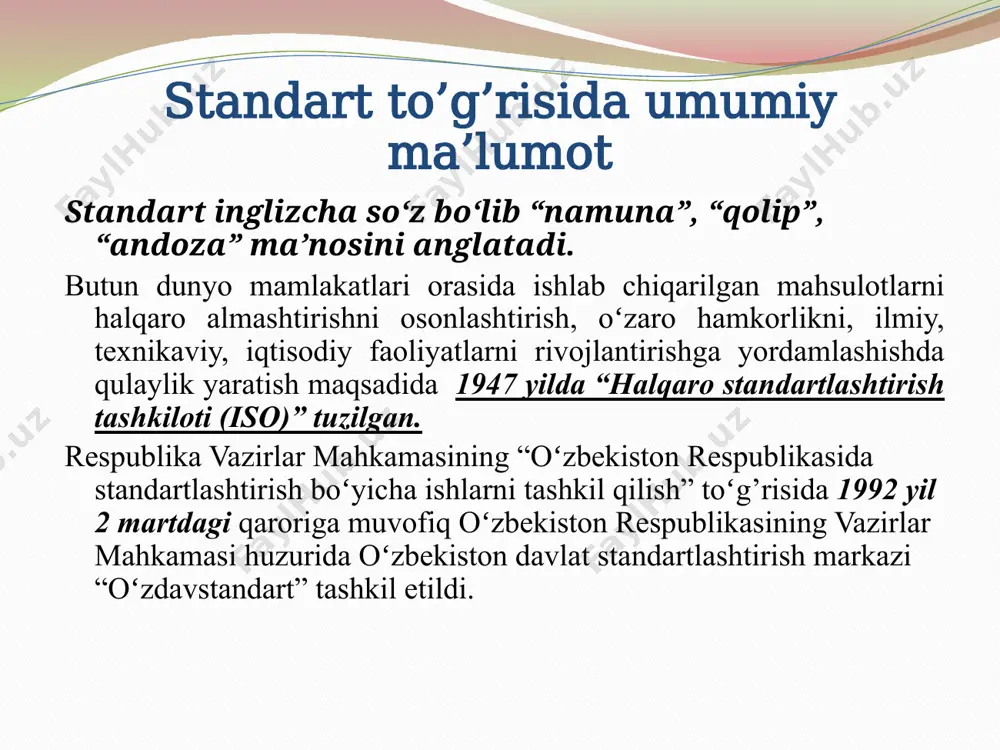

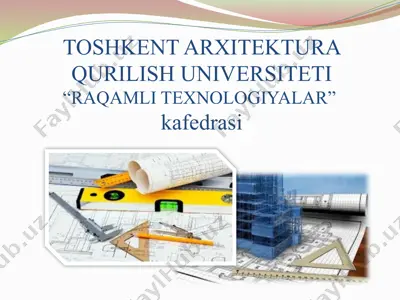

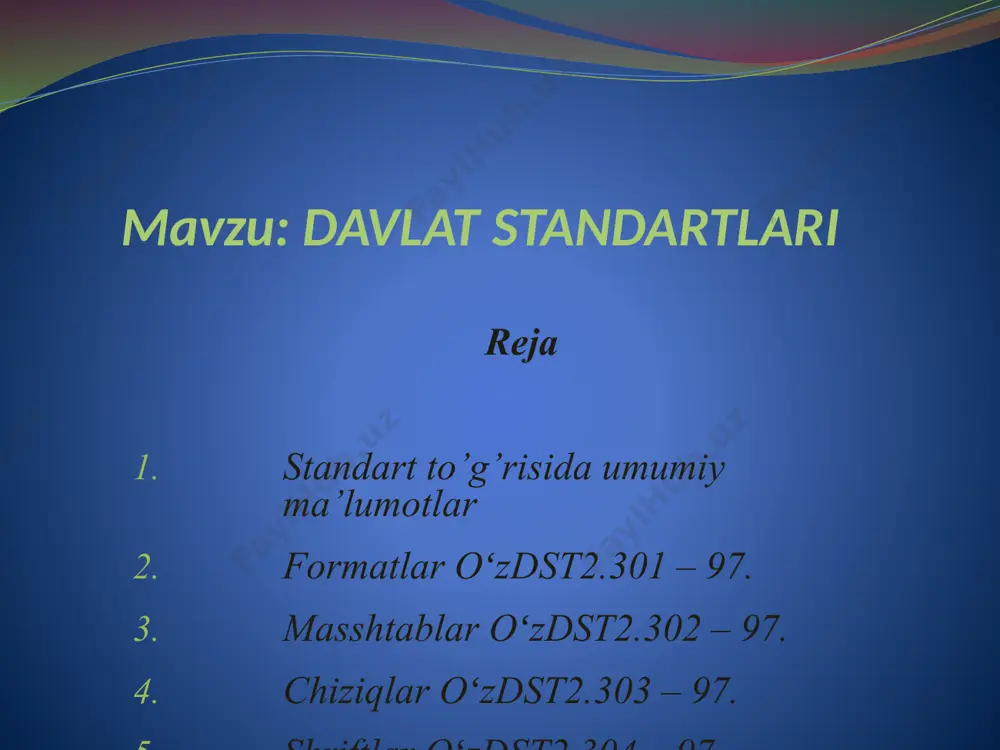

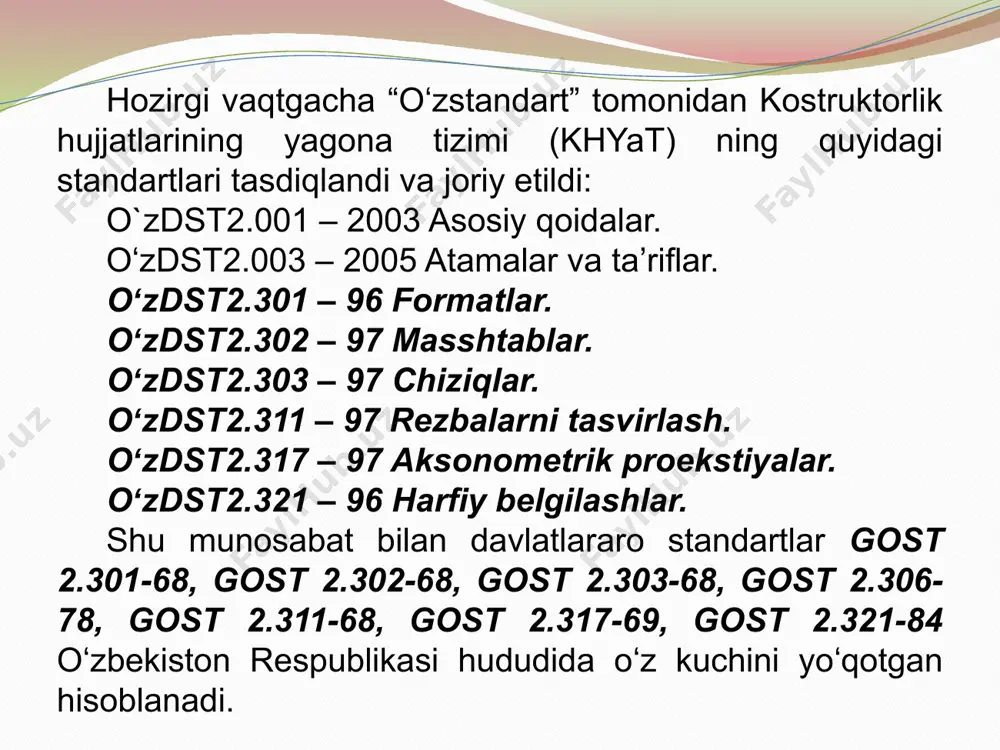

mavzu: davlat standartlari haqida qisqacha m’lumotlar toshkent arxitektura qurilish universiteti “raqamli texnologiyalar” kafedrasi mavzu: davlat standartlari reja standart to’g’risida umumiy ma’lumotlar formatlar oʻzdst2.301 – 97. masshtablar oʻzdst2.302 – 97. chiziqlar oʻzdst2.303 – 97. shriftlar oʻzdst2.304 – 97. standart to’g’risida umumiy ma’lumot standart inglizcha soʻz boʻlib “namuna”, “qolip”, “andoza” ma’nosini anglatadi. butun dunyo mamlakatlari orasida ishlab chiqarilgan mahsulotlarni halqaro almashtirishni osonlashtirish, oʻzaro hamkorlikni, ilmiy, texnikaviy, iqtisodiy faoliyatlarni rivojlantirishga yordamlashishda qulaylik yaratish maqsadida 1947 yilda “halqaro standartlashtirish tashkiloti (iso)” tuzilgan. respublika vazirlar mahkamasining “oʻzbekiston respublikasida standartlashtirish boʻyicha ishlarni tashkil qilish” toʻg’risida 1992 yil 2 martdagi qaroriga muvofiq oʻzbekiston respublikasining vazirlar mahkamasi huzurida oʻzbekiston davlat standartlashtirish markazi “oʻzdavstandart” tashkil etildi. hozirgi vaqtgacha “oʻzstandart” tomonidan kostruktorlik hujjatlarining yagona tizimi (khyat) ning quyidagi standartlari tasdiqlandi va joriy etildi: o`zdst2.001 – 2003 asosiy qoidalar. oʻzdst2.003 – 2005 atamalar va ta’riflar. oʻzdst2.301 – 96 formatlar. oʻzdst2.302 – 97 masshtablar. oʻzdst2.303 – 97 chiziqlar. oʻzdst2.311 – 97 rezbalarni …

2 / 18

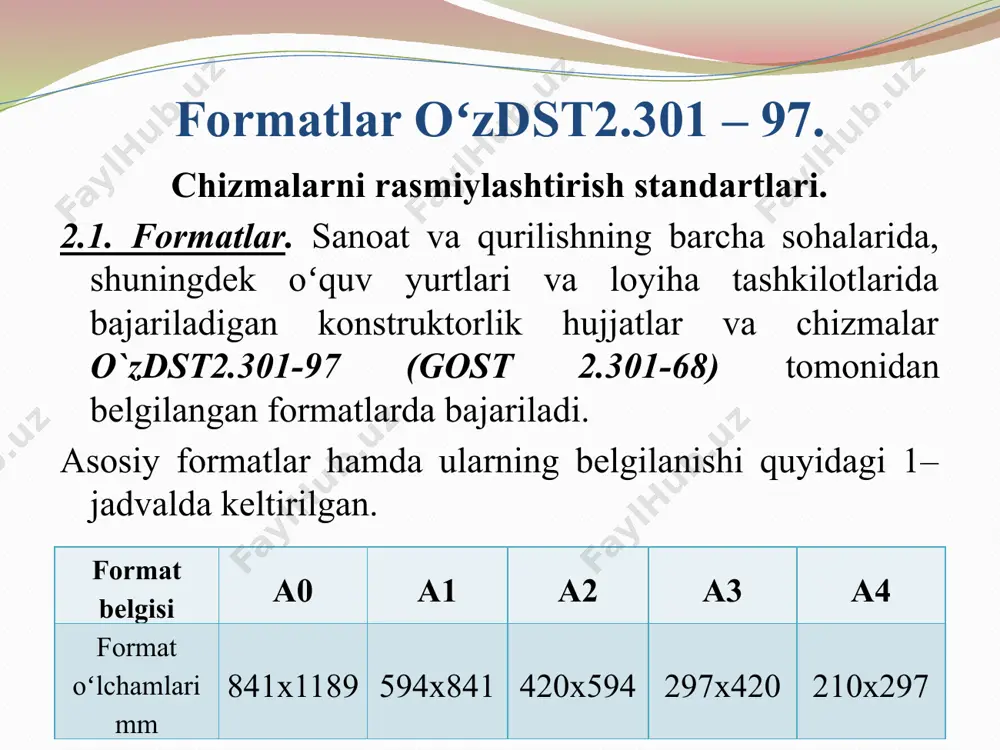

y formatlar hamda ularning belgilanishi quyidagi 1– jadvalda keltirilgan. format belgisi a0 a1 a2 a3 a4 format oʻlchamlari mm 841x1189 594x841 420x594 297x420 210x297 asosiy formatlar hamda ularning olchamlari masshtablar oʻzdst2.302 – 97. 2.2. masshtablar. mashina va mehanizmlar, ularni tashkil etuvchi qismlari va detallarini chizmalarda haqiqiy oʻlchamlarida tasvirlashni imkoni boʻlmaydi. ularning chizmalarini kichraytirish, ayrim kichik detallarini esa kattalashtirib bajarishga toʻri keladi. barcha hollarda, agar iloji boʻlsa, buyumni oʻzining haqiqiy oʻlchamida tasvirlash maqsadga muvofiq boʻladi, bunday tasvirda buyumni tasavvur etish osonlashadi. chizmalarda buyumlarni ixtiyoriy ravishda kichraytirib yoki kattalashtirib tasvirlash mumkin emas. buyum tasvirini chiziqli oʻlchamini uning haqiqiy oʻlchamiga nisbati buyumning masshtabi deb ataladi. sanoatning barcha tarmoqlari va qurilishlarda ajariladigan chizmalarning tasvirlash masshtablari o`zdst2.302 – 97 da belgilab qoʻyilgan. standartda masshtablarning quyidagi qatorlari qabul qilingan: haqiqiy oʻlcham masshtabi 1:1. kichraytirish masshtablari: 1:2, 1:2,5, 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800, 1:1000 kattalashtirish masshtablari: 2:1, 2,5:1, …

3 / 18

chizma chiziqlarining nomi, turlari, chizilishi va qoʻllanilishi keltirilgan. chizmada chiziqlarning yoʻonligi asosiy tutash chiziqning tanlab olingan yoʻonligiga nisbatan aniqlanadi. asosiy tutash chiziqning qalinligi buyum tasvirining oʻlchamlari, murakkabligi va formatiga qarab 0,5 mm dan 1,4 mm gacha yugʻonlikda olinadi. № nomi chizilishi asosiy chiziq nisbatan chiziqning yoʻonligi asosiy vazifasi 1. asosiy yoʻon tutash chiziq s koʻrinuvchi kontur chiziqlar, koʻrinuvchi oʻtish chiziqlari, chiqarilgan va qirqim tarkibiga kiruvchi kesim konturi chiziqlari. 2. ingichka tutash chiziq s/3 dan s/2 gacha chizmaning oʻzida bajarilgan kesim kontur chiziqlar. oʻlcham va chiqarish chiziqlar. shtrixovka chiziqlari. chiziq – chiziqlar. chiqoruv – chiziqlar. 3. tutash toʻlqinsimon chiziq s/3 dan s/2 gacha uzish chiziqlari, koʻrinish va qirqimlarni chegaralash chiziqlari 4. shtrix chiziq s/3 dan s/2 gacha koʻrinmas kontur chiziqlar koʻrinmas oʻtish chiziqlar 5. ingichka shtrix-puntir chiziq s/3 dan s/2 gacha markaziy va oʻq chiziqlari, chizmaning oʻziga yoki chiqarib bajarilgan kesimlar uchun simmetrik oʻqlar hisoblanuvchi chiziqlar. 6. uzuq chiziq s dan …

4 / 18

alandligi boʻlib satr asosiga perpendikulyar qilib oʻlchanadi. yozma harflarning balandlgi c-bosh harflarning oʻlchami h ga nisbatan aniqlanadi image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.png image8.jpeg image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.jpeg image17.png image18.jpeg image19.jpeg image20.jpeg /docprops/thumbnail.jpeg
