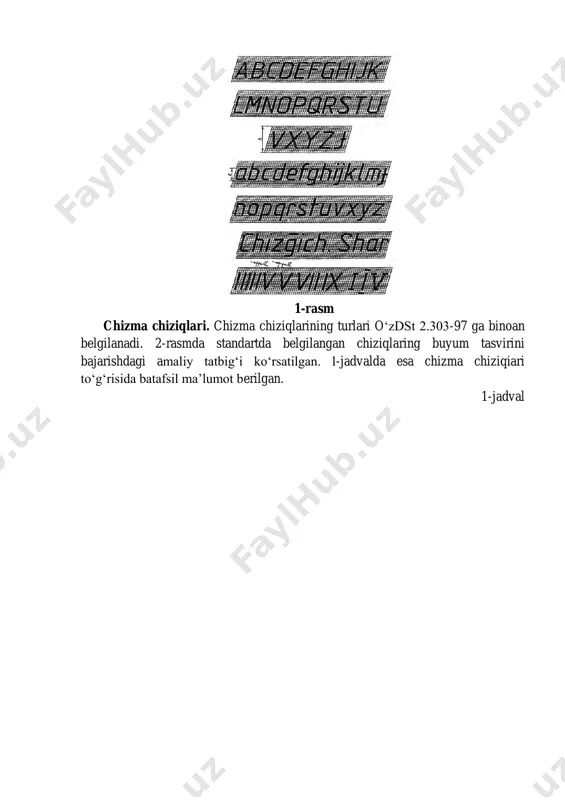

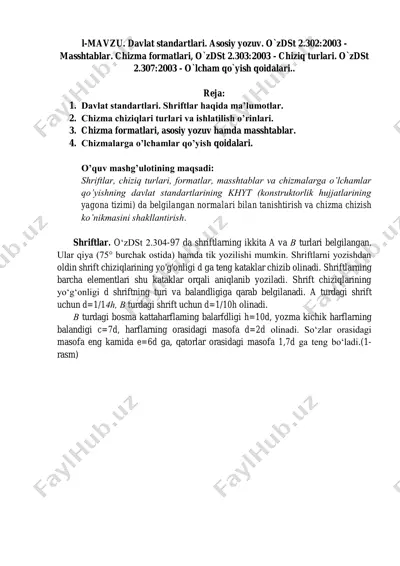

l-mavzu. davlat standartlari. asosiy yozuv. o`zdst 2.302:2003 - masshtablar. chizma formatlari, o`zdst 2.303:2003 - chiziq turlari. o`zdst 2.307:2003 - o`lcham qo`yish qoidalari.. reja: 1. davlat standartlari. shriftlar haqida ma’lumotlar. 2. chizma chiziqlari turlari va ishlatilish o’rinlari. 3. chizma formatlari, asosiy yozuv hamda masshtablar. 4. chizmalarga o’lchamlar qo’yish qoidalari. o’quv mashg’ulotining maqsadi: shriftlar, chiziq turlari, formatlar, masshtablar va chizmalarga o’lchamlar qo’yishning davlat standartlarining khyt (konstruktorlik hujjatlarining yagona tizimi) da belgilangan normalari bilan tanishtirish va chizma chizish ko’nikmasini shakllantirish. shriftlar. o‘zdst 2.304-97 da shriftlarning ikkita a va в turlari belgilangan. ular qiya (75° burchak ostida) hamda tik yozilishi mumkin. shriftlarni yozishdan oldin shrift chiziqlarining yo'g'onligi d ga teng kataklar chizib olinadi. shriftlarning barcha elementlari shu kataklar orqali aniqlanib yoziladi. shrift chiziqlarining yo‘g‘onligi d shriftning turi va balandligiga qarab belgilanadi. a turdagi shrift uchun d=1/14h, в turdagi shrift uchun d=1/10h olinadi. в turdagi bosma kattaharflaming balarfdligi h=10d, yozma kichik harflarning balandigi c=7d, harflarning …

2 / 12

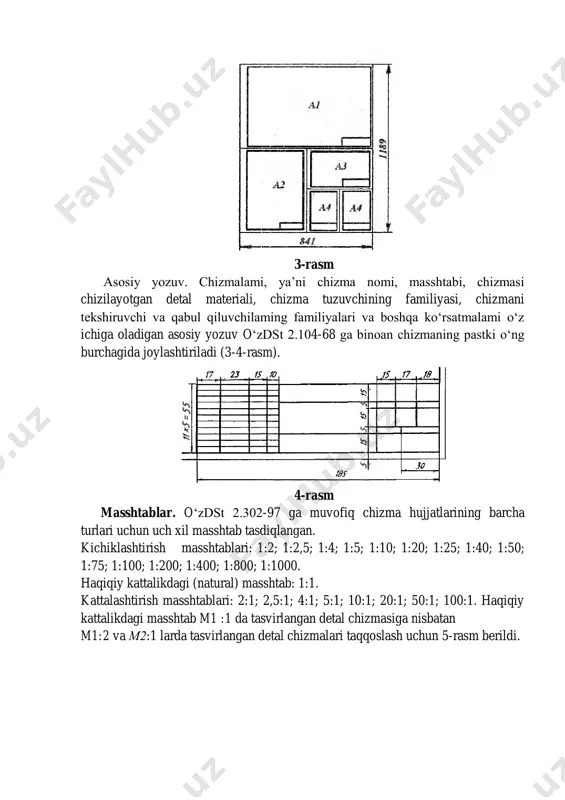

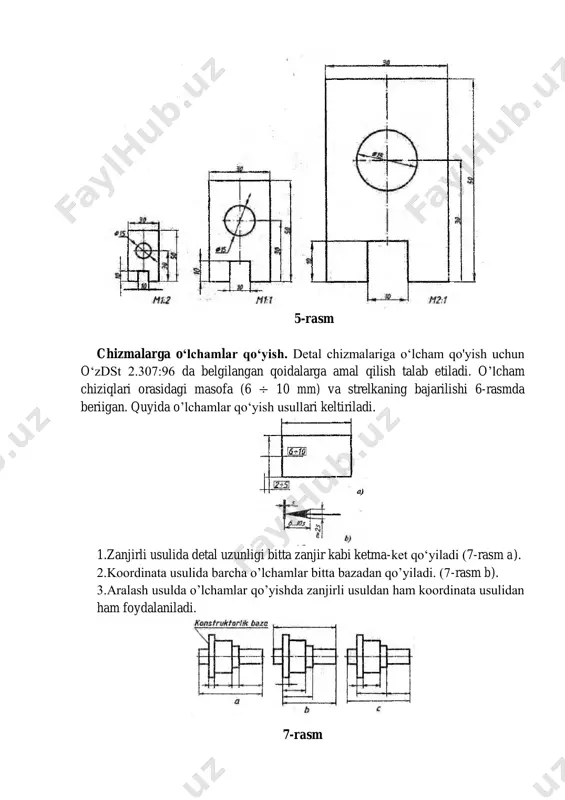

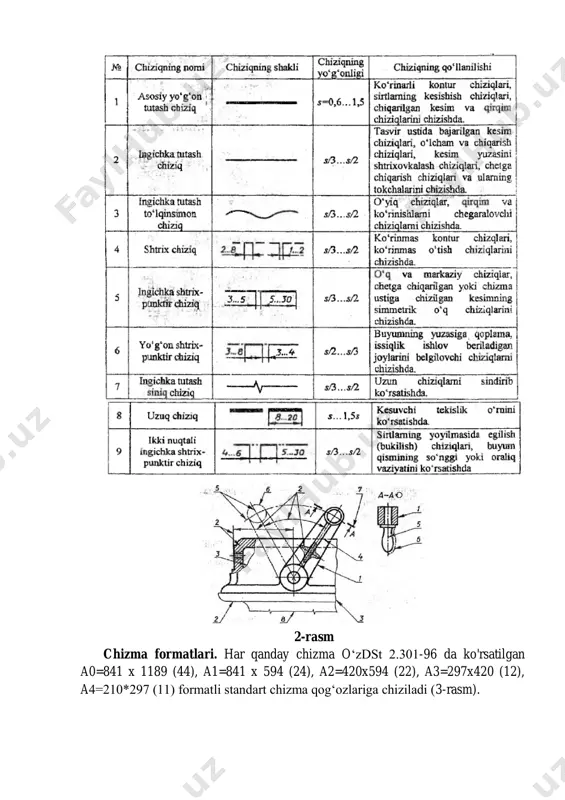

uvchining familiyasi, chizmani tekshiruvchi va qabul qiluvchilaming familiyalari va boshqa ko‘rsatmalami o‘z ichiga oladigan asosiy yozuv o‘zdst 2.104-68 ga binoan chizmaning pastki o‘ng burchagida joylashtiriladi (3-4-rasm). 4-rasm masshtablar. o‘zdst 2.302-97 ga muvofiq chizma hujjatlarining barcha turlari uchun uch xil masshtab tasdiqlangan. kichiklashtirish masshtablari: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:800; 1:1000. haqiqiy kattalikdagi (natural) masshtab: 1:1. kattalashtirish masshtablari: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 50:1; 100:1. haqiqiy kattalikdagi masshtab m1 :1 da tasvirlangan detal chizmasiga nisbatan m1:2 va м2:1 larda tasvirlangan detal chizmalari taqqoslash uchun 5-rasm berildi. 5-rasm chizmalarga o‘lchamlar qo‘yish. detal chizmalariga o‘lcham qo'yish uchun o‘zdst 2.307:96 da belgilangan qoidalarga amal qilish talab etiladi. o’lcham chiziqlari orasidagi masofa (6 ÷ 10 mm) va strelkaning bajarilishi 6-rasmda beriigan. quyida o’lchamlar qo‘yish usullari keltiriladi. 1.zanjirli usulida detal uzunligi bitta zanjir kabi ketma-ket qo‘yiladi (7-rasm a). 2.koordinata usulida barcha o’lchamlar bitta bazadan qo’yiladi. (7-rasm b). …

3 / 12

t – matbaa ijodiy uyi. –t.: 2005. nazorat testlari: 1.chizma xoshiyasi (ramka) qanday yo‘g‘onlikdagi chiziqda chiziladi? a. ingichka tutash b. asosiy yo‘g‘on tutash c. shtrix d. ingichka shtrix-punktir 2. asosiy yozuv chizmaning qaysi joyiga chiziladi? a. chizma xoshiyasining pastki o‘ng burchagiga b. chizma xoshiyasining pastki chap burchagiga c. chizma xoshiyasining yuqori o‘ng burchagiga d. chizma xoshiyasining yuqori chap burchagiga 3. m2:1.bu qanday masshtab? a. kichraytirish b. natural (asli) c. kattalashtirish d. nisbat 4. m 1:2.qanday masshtab yozilgan? a. kichraytirish b. natural (asli) c. kattalasiitirish. d. nisbat 5. ø20. detalning qanday teshigiga qo‘yiladigan o‘lcham berilgan? a. kvadratli b. silindrli c. to‘rtburchakli d. radiusli 6. detalning qanday elementiga qo‘yiladigan o‘lcham ko‘rsatilgan? □20 a. kvadratli teshik yoki chiqiq b. silindrli teshik yoki chiqiq c. to‘rtburchakli teshik yoki chiqiq d. radiusli teshik yoki chiqiq 7. chizmalarda o‘zaro parallel o‘lcham chiziqlari orasidagi hamda o‘lcham chizig‘i bilan detal konturi orasidagi masofalar necha mm. bo‘lishi mumkin? a. …

4 / 12

ishni bajarish uchun na’muna. 1-grafik ish bo’yicha topshiriq variantlari
