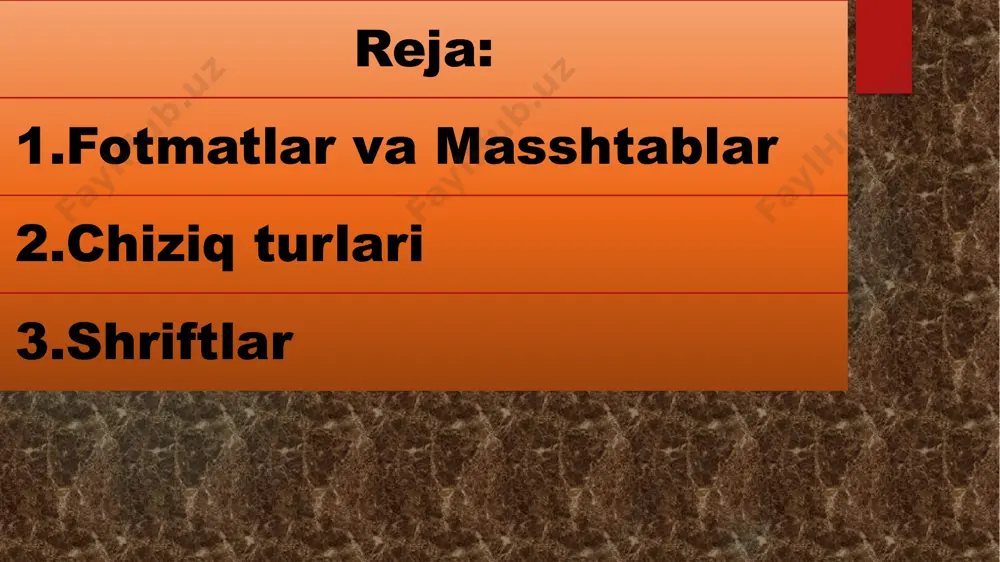

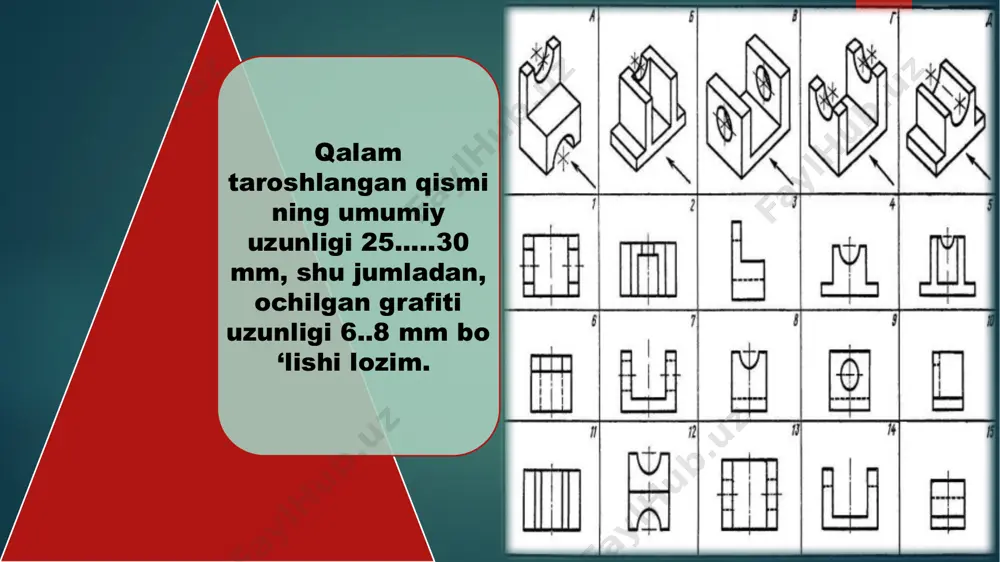

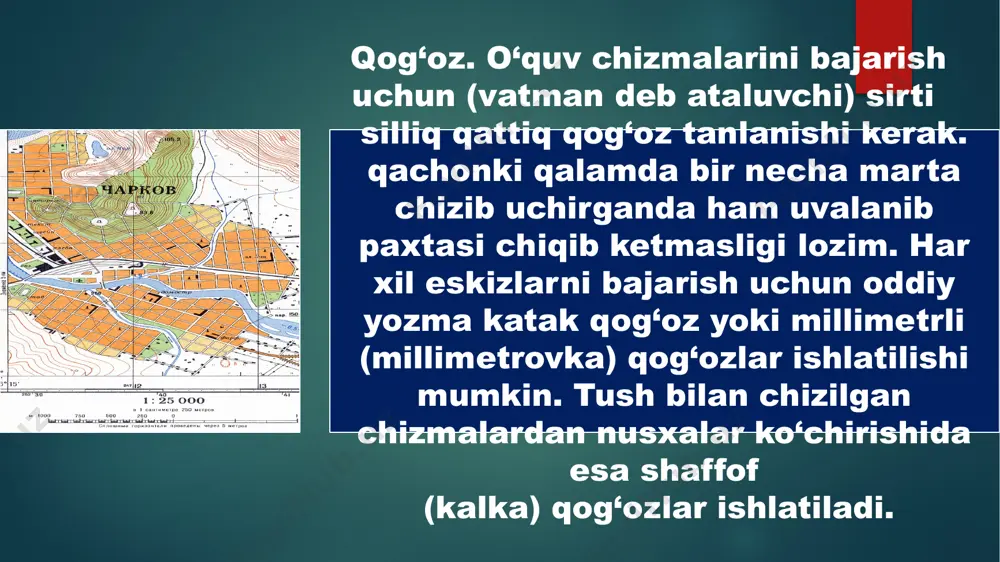

презентация powerpoint mavzu: davlat standartlari. òzdst 2.301-96-2.304-97. formatlar. masshtablar. chiziq turlari. shriftlar. òzdst 2.307-96. guruh: tayyorladi: reja: 1.fotmatlar va masshtablar 2.chiziq turlari 3.shriftlar qog‘oz. o‘quv chizmalarini bajarish uchun (vatman deb ataluvchi) sirti silliq qattiq qog‘oz tanlanishi kerak. qachonki qalamda bir necha marta chizib uchirganda ham uvalanib paxtasi chiqib ketmasligi lozim. har xil eskizlarni bajarish uchun oddiy yozma katak qog‘oz yoki millimetrli (millimetrovka) qog‘ozlar ishlatilishi mumkin. tush bilan chizilgan chizmalardan nusxalar ko‘chirishida esa shaffof (kalka) qog‘ozlar ishlatiladi. chizma taxta. chizmalarni tez va sifatli bajarish uchun mo‘ljallangan bo‘lib maxsus standartlashtirilgan o‘lchamlarda chiqarilgan taxta. qalamlar. chizmalarni chizishda turli xil qalamlar ishlatiladi, jumladan chizmachilikda asosan "konstruktor" yoki "koh-i-noor" markali qalamlar ishlatilib, ingichka chiziqlarni chizish uchun qattiq (t, 2t, h, 2h), qalin chiziqlarni bajarsh uchun yumshoq (tm, m, hb, b); eskiz va texnik rasmlar chizish uchun esa o‘ta yumshoq (2m, 4m, b, 2b) qalamlar ishlatiladi. qalam taroshlangan qismining umumiy uzunligi 25.....30 mm, shu jumladan, ochilgan …

2 / 15

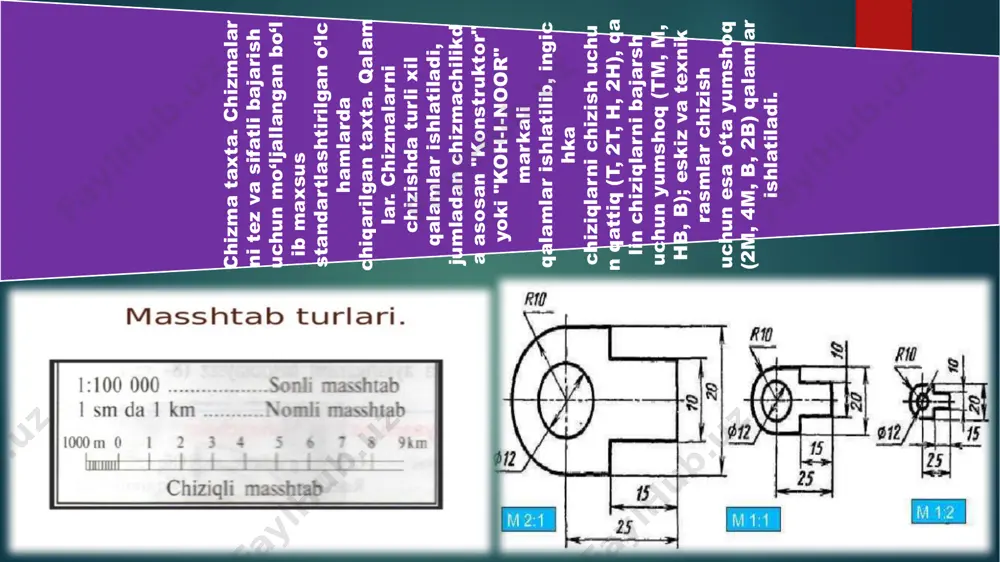

masshtabda) chizib bo‘lmas ekan, shuning uchun masshtab qo‘llaniladi. masshtab deb, detalning haqiqiy o‘lchamiga nisbatan chizmasini katta, kichik yoki haqiqiy kattaligida chizishga aytiladi. masshtablar gost 2.302-68 (stsev1180-78)ga muvofiq quyidagi jadvalda ko‘rsatilgan. haqiqiy kattalikdagi masshtab 1:1 kichiklashtirish masshtabi 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500 va x.k kattalashtirish masshtabi 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 standart tomondan belgilanmagan masshtablarni qo‘llash mutlaqo mumkin emas. masshtab chizmada alohida ko‘rinishlar, ayrim chizmalar uchun m1:4; m1:4; m2:1 va h.k. deb yozish mumkin. asosiy yozuv grafasida masshtab qo‘yilsa chizma qog‘ozidagi barcha chizmaga tegishli hisoblanadi. shuni esda tutish kerakki, chizma qanday masshtabda chizilmasin, chizmada detalning haqiqiy o‘lchamlar qo‘yiladi. chizma shriftlar. barcha harf va raqamlarning bir xil yozilishi uchun umumiy qiyofa beradigan grafikaviy belgilar yig‘indisi shrift deyiladi. har qanday chizmani bajarganda yozuv ishlatilmasa, chizma haqida to‘liq tushuncha hosil qilib bo‘lmaydi. shuning uchun buyum chizmasiga uning nomi, materiali, o‘lchamlari, …

3 / 15

a etilmaydi, faqat b turdagi shrift uchun qo‘llash mumkin. o‘lchami 2,5 bo‘lgan yozuvlar esa bosh harflarda yoziladi. yozuvlarning bu tartibdagi ko‘rsatilishi yirik yozuvlarga ham mayda yozuvlarga ham tegishlidir. keyinchalik shrift yaxshi o‘rganilgandan so‘ng, mayda yozuvlarni yozishda har bir harf va raqamlar uchun to‘rtburchaklar yasab o‘tirmasdan, shu shrift uchun qabul qilingan qiyalikdabir necha ixtiyoriy parallel to‘g‘ri chiziqlar o‘tkazib yozish mumkin. shriftlar mukammal o‘rganilgandan keyin yordamchi shtrixlarni o‘tkazmaslik mumkin, biroq yozuvning balandligini belgilovchi parallel chiziqni albatta o‘tkazish zarur. harf va raqamlar konstruksiyasini yaxshi o‘rgangandan keyin, ularning enini, orasini ko‘zda chamalab yozish mumkin. foydalanilgan adabiyotlar: http://fayllar.org www.wikipedia.uz www.ziyo.net e’tiboringiz uchun raxmat! image6.jpeg image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.jpeg image1.png image2.png image3.png image4.png /docprops/thumbnail.jpeg

4 / 15

davlat standartlari. òzdst 2.301-96-2.304-97. formatlar. masshtablar. chiziq turlari. - Page 4

5 / 15

davlat standartlari. òzdst 2.301-96-2.304-97. formatlar. masshtablar. chiziq turlari. - Page 5
