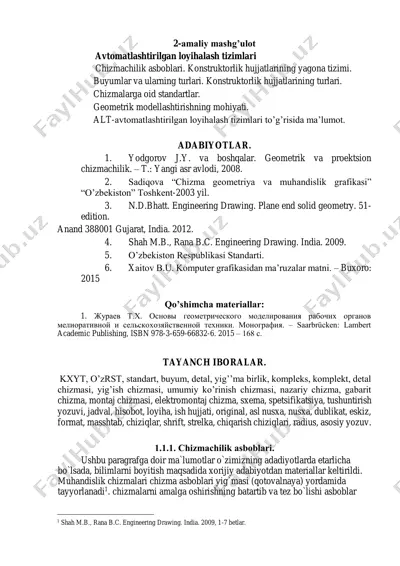

2-amaliy mashg’ulot avtomatlashtirilgan loyihalash tizimlari chizmachilik asboblari. konstruktorlik hujjatlarining yagona tizimi. buyumlar va ularning turlari. konstruktorlik hujjatlarining turlari. chizmalarga oid standartlar. geometrik modellashtirishning mohiyati. alt-avtomatlashtirilgan loyihalash tizimlari to’g’risida ma’lumot. adabiyotlar. 1. yodgorov j.y. va boshqalar. geometrik va proektsion chizmachilik. – t.: yangi asr avlodi, 2008. 2. sadiqova “chizma geometriya va muhandislik grafikasi” “o’zbekiston” toshkent-2003 yil. 3. n.d.bhatt. engineering drawing. plane end solid geometry. 51- edition. anand 388001 gujarat, india. 2012. 4. shah m.b., rana b.c. engineering drawing. india. 2009. 5. o’zbekiston respublikasi standarti. 6. xaitov b.u. komputer grafikasidan ma’ruzalar matni. – buxoro: 2015 qo’shimcha materiallar: 1. juraev t.x. osnovi geometricheskogo modelirovaniya rabochix organov meliorativnoy i selskoxozyaystvennoy texniki. monografiya. – saarbrücken: lambert academic publishing, isbn 978-3-659-66832-6. 2015 – 168 s. tayanch iboralar. kxyt, o’zrst, standart, buyum, detal, yig’’ma birlik, kompleks, komplekt, detal chizmasi, yig’ish chizmasi, umumiy ko’rinish chizmasi, nazariy chizma, gabarit chizma, montaj chizmasi, elektromontaj chizma, sxema, spetsifikatsiya, tushuntirish yozuvi, jadval, …

2 / 19

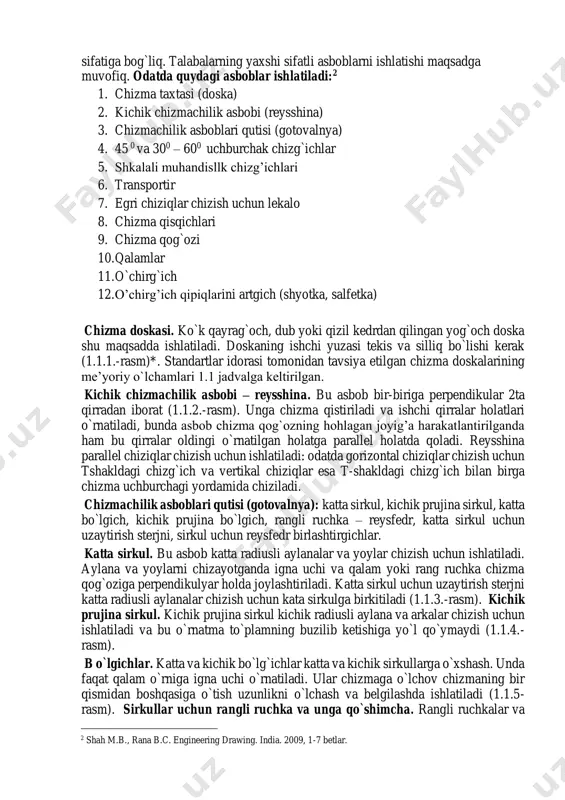

tem%2fproject%2ffileinfo%2f115178&msgid=14265952150000000550;0;1&x-email=tojiddin_1968%40mail.ru sifatiga bog`liq. talabalarning yaxshi sifatli asboblarni ishlatishi maqsadga muvofiq. odatda quydagi asboblar ishlatiladi:2 1. chizma taxtasi (doska) 2. kichik chizmachilik asbobi (reysshina) 3. chizmachilik asboblari qutisi (gotovalnya) 4. 45 0 va 300 – 600 uchburchak chizg`ichlar 5. shkalali muhandisllk chizg’ichlari 6. transportir 7. egri chiziqlar chizish uchun lekalo 8. chizma qisqichlari 9. chizma qog`ozi 10. qalamlar 11. o`chirg`ich 12. o’chirg’ich qipiqlarini artgich (shyotka, salfetka) chizma doskasi. ko`k qayrag`och, dub yoki qizil kedrdan qilingan yog`och doska shu maqsadda ishlatiladi. doskaning ishchi yuzasi tekis va silliq bo`lishi kerak (1.1.1.-rasm)*. standartlar idorasi tomonidan tavsiya etilgan chizma doskalarining me’yoriy o`lchamlari 1.1 jadvalga keltirilgan. kichik chizmachilik asbobi – reysshina. bu asbob bir-biriga perpendikular 2ta qirradan iborat (1.1.2.-rasm). unga chizma qistiriladi va ishchi qirralar holatlari o`rnatiladi, bunda asbob chizma qog`ozning hohlagan joyig’a harakatlantirilganda ham bu qirralar oldingi o`rnatilgan holatga parallel holatda qoladi. reysshina parallel chiziqlar chizish uchun ishlatiladi: odatda gorizontal chiziqlar chizish uchun tshakldagi chizg`ich …

3 / 19

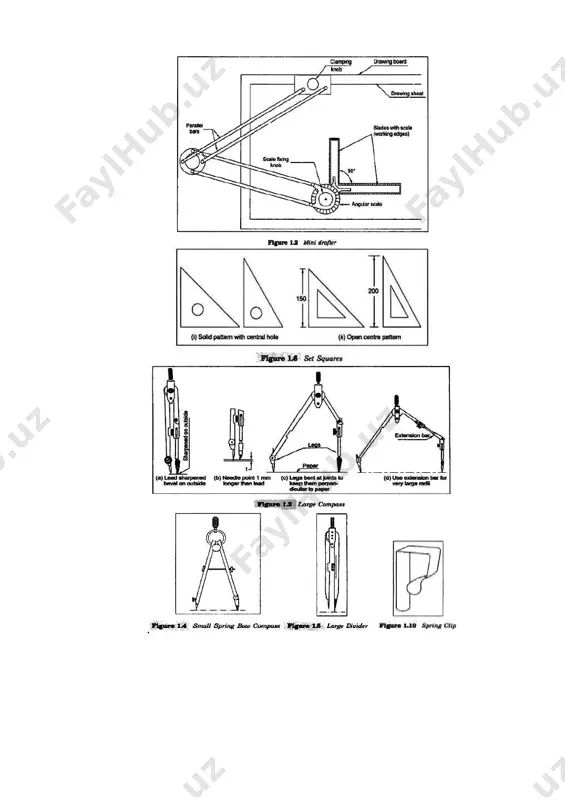

hik prujina sirkul kichik radiusli aylana va arkalar chizish uchun ishlatiladi va bu o`rnatma to`plamning buzilib ketishiga yo`l qo`ymaydi (1.1.4.- rasm). b o`lgichlar. katta va kichik bo`lg`ichlar katta va kichik sirkullarga o`xshash. unda faqat qalam o`rniga igna uchi o`rnatiladi. ular chizmaga o`lchov chizmaning bir qismidan boshqasiga o`tish uzunlikni o`lchash va belgilashda ishlatiladi (1.1.5- rasm). sirkullar uchun rangli ruchka va unga qo`shimcha. rangli ruchkalar va 2 shah m.b., rana b.c. engineering drawing. india. 2009, 1-7 betlar. qo`shimchalar talab qilingan qalinlikdagi chiziqlar chizish imkoniyatlini beradi. bugungi kunda ruchkalar to`plami turli qalinlikdagi chiziqlar chizishga qodir. ilgarigi rang asboblari o`rniga talab qilingan qalinlikka qarab turli ruchka ishlatiladi. * mavzuga doir inglizcha atamalarni o’rganish maqsadida rasmlardagi chizmachilik asboblarining nomlari va yozuvlar ataylab inglizcha saqlandi. uchburchak chizgichlar. bular bir burchagi to`g`ri va qolgan 2ta burchagi bir holatda 450 va boshqa holatga 300 va 600 bo`lgan to`g`ri burchakli uchburchaklar. umuman, ular shaffof plastikdan qilinadi. ular yoki markaziy …

4 / 19

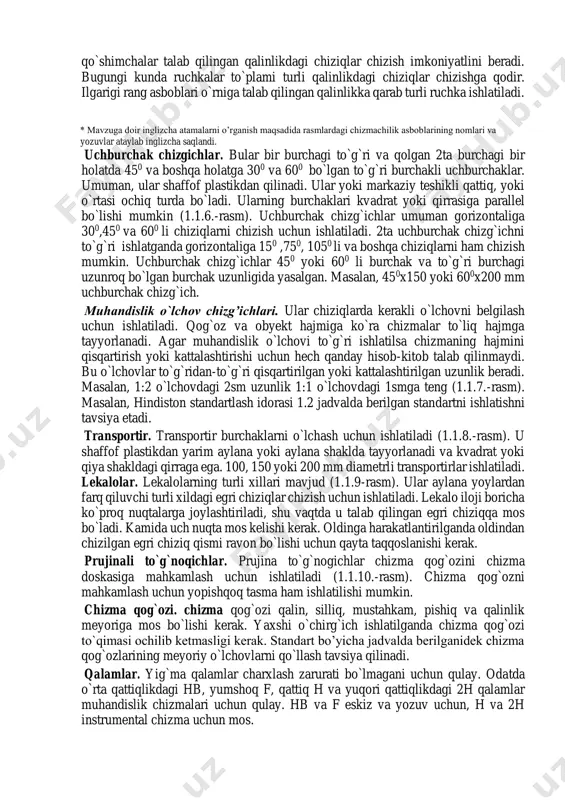

di. bu o`lchovlar to`g`ridan-to`g`ri qisqartirilgan yoki kattalashtirilgan uzunlik beradi. masalan, 1:2 o`lchovdagi 2sm uzunlik 1:1 o`lchovdagi 1smga teng (1.1.7.-rasm). masalan, hindiston standartlash idorasi 1.2 jadvalda berilgan standartni ishlatishni tavsiya etadi. transportir. transportir burchaklarni o`lchash uchun ishlatiladi (1.1.8.-rasm). u shaffof plastikdan yarim aylana yoki aylana shaklda tayyorlanadi va kvadrat yoki qiya shakldagi qirraga ega. 100, 150 yoki 200 mm diametrli transportirlar ishlatiladi. lekalolar. lekalolarning turli xillari mavjud (1.1.9-rasm). ular aylana yoylardan farq qiluvchi turli xildagi egri chiziqlar chizish uchun ishlatiladi. lekalo iloji boricha ko`proq nuqtalarga joylashtiriladi, shu vaqtda u talab qilingan egri chiziqqa mos bo`ladi. kamida uch nuqta mos kelishi kerak. oldinga harakatlantirilganda oldindan chizilgan egri chiziq qismi ravon bo`lishi uchun qayta taqqoslanishi kerak. prujinali to`g`noqichlar. prujina to`g`nogichlar chizma qog`ozini chizma doskasiga mahkamlash uchun ishlatiladi (1.1.10.-rasm). chizma qog`ozni mahkamlash uchun yopishqoq tasma ham ishlatilishi mumkin. chizma qog`ozi. chizma qog`ozi qalin, silliq, mustahkam, pishiq va qalinlik meyoriga mos bo`lishi kerak. yaxshi o`chirg`ich …

5 / 19

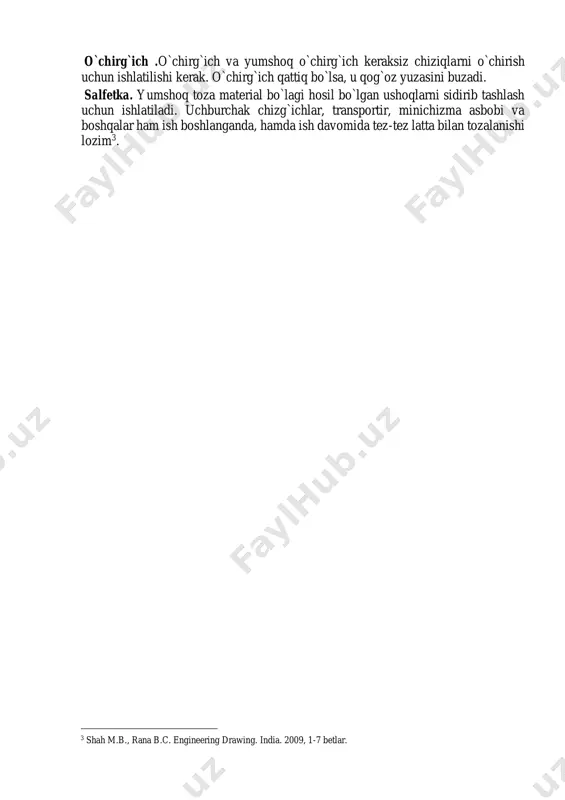

zma asbobi va boshqalar ham ish boshlanganda, hamda ish davomida tez-tez latta bilan tozalanishi lozim3. 3 shah m.b., rana b.c. engineering drawing. india. 2009, 1-7 betlar. . 1.1.2. konstruktorlik hujjatlarining yagona tizimi. o’zbekiston respublikasi korxonalarida ishlab chiqariladigan buyumlarning sifatli bo’lishini ta'minlash maqsadida ularga davlat tomonidan davlat standartlari o’zrst belgilanadi. standartlashtirish - ma'lum faoliyat sohasida o’rnatilgan va qabul qilingan qoidalardir. standart - standartlashtirish bo’yicha aniq ishning natijasi. standartlar buyumlarni sifatli va unumli ishlab chiqarishda, texnika taraqqiyotining yuksalishida eng muhim omillardan biridir. shuning uchun umumittifok davlat standartlari (ost) 1928 yilda standartlar, o’lchovlar va o’lchash asboblari komiteti tomonidan standartlar ko’rib chiqilib, 1968 yilda konstruktorlik hujjatlarning yagona tizimi - kxyt (eckd-edinaya sistema konstruktorskix dokumentatsiy) qabul qilingan. ittifoq davrida o’zaro iqtisodiy yordam kengashi a'zosi bo’lgan barcha davlatlar bilan mashinasozlik sanoatida iqtisodiy integratsiyani mukammallashtirish maqsadida iso- standartlashtirish bo’yicha xalqaro tashkilotlar tuzulgan edi. kxyt standartlari respublikamizning hamma tashkilotlarida bajariladigan konstruktorlik hujjatlarini tayyorlash va rasmiylashtirishga doir barcha talab …
