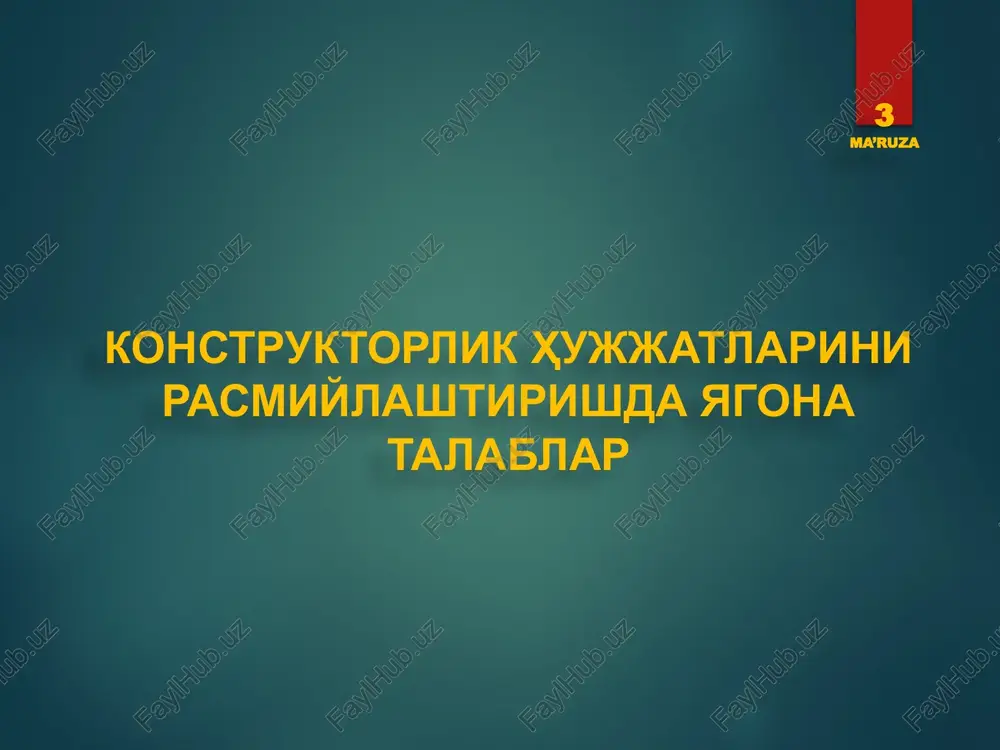

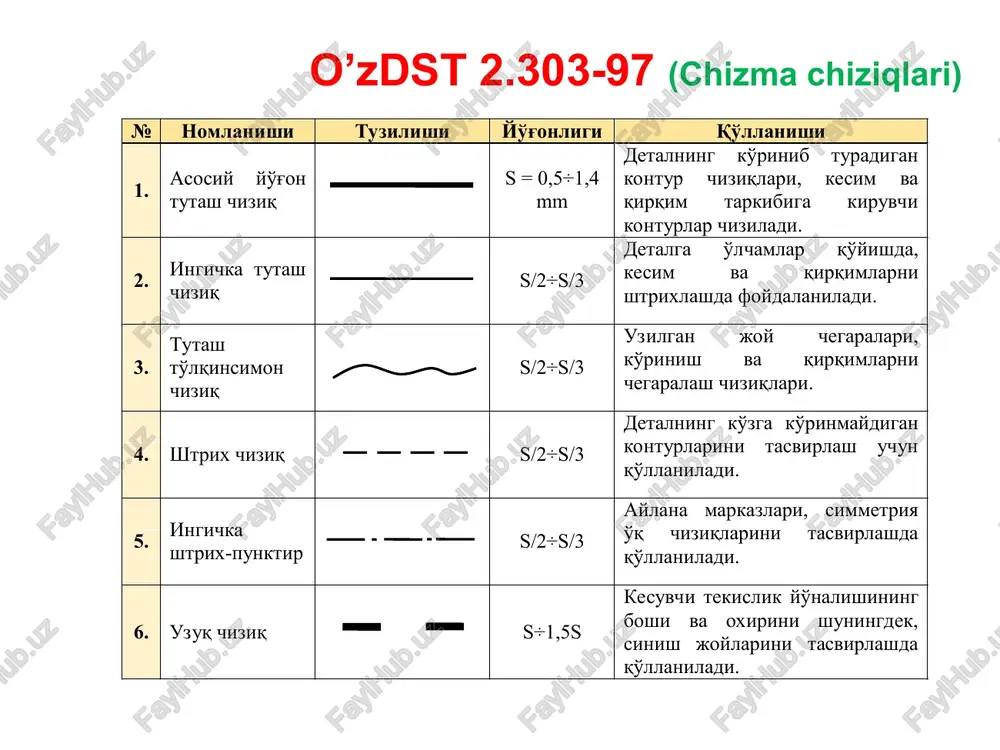

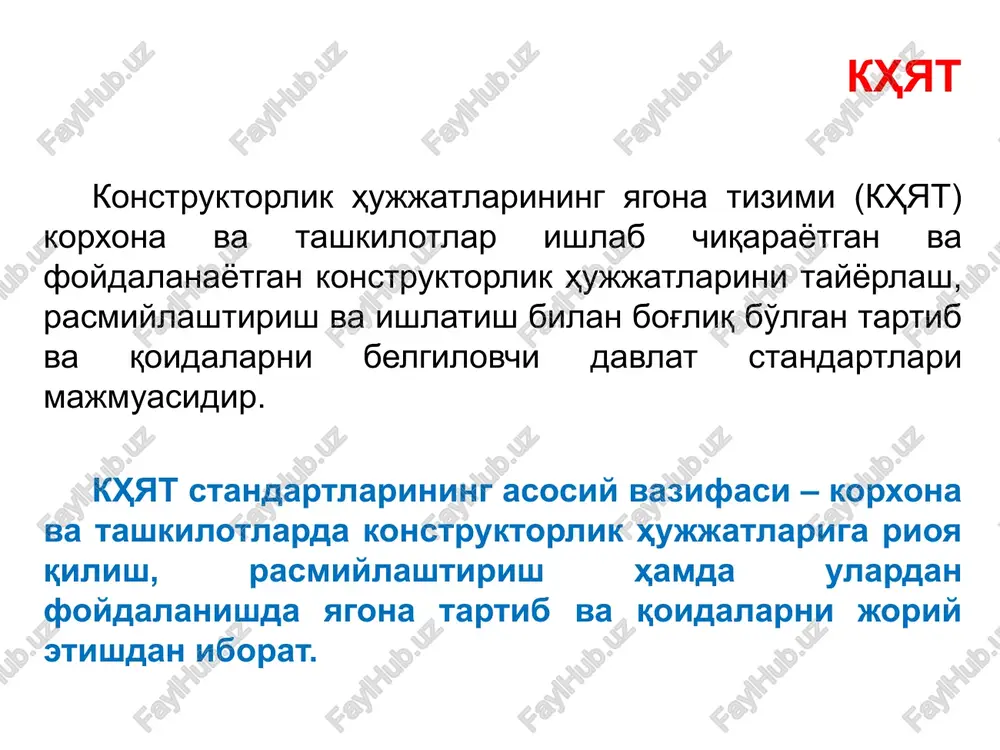

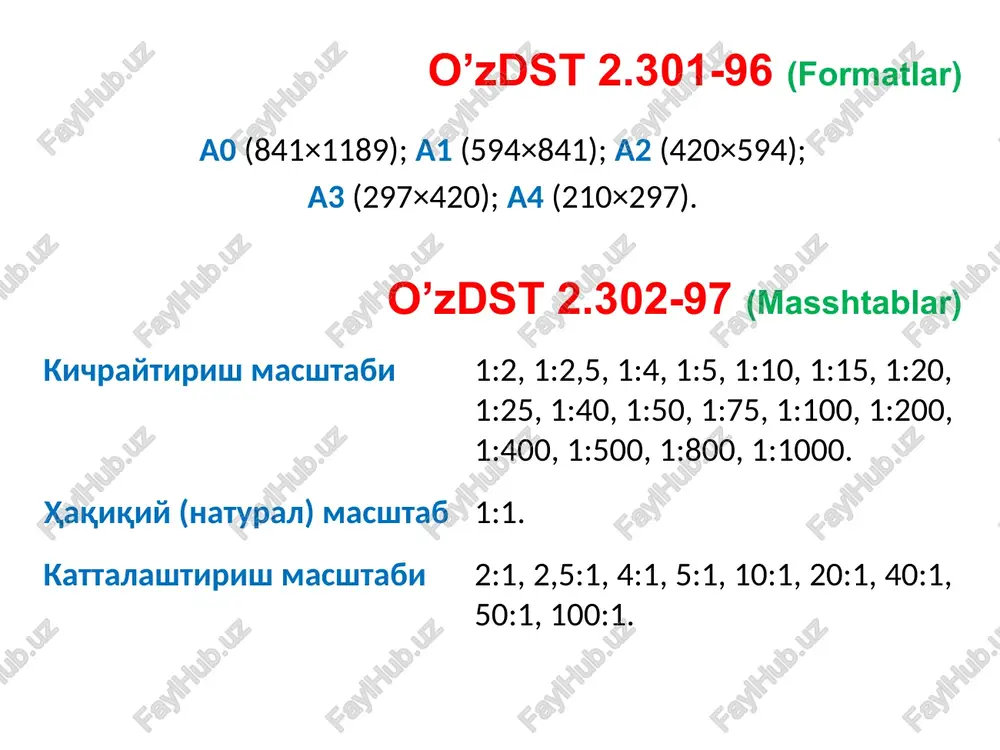

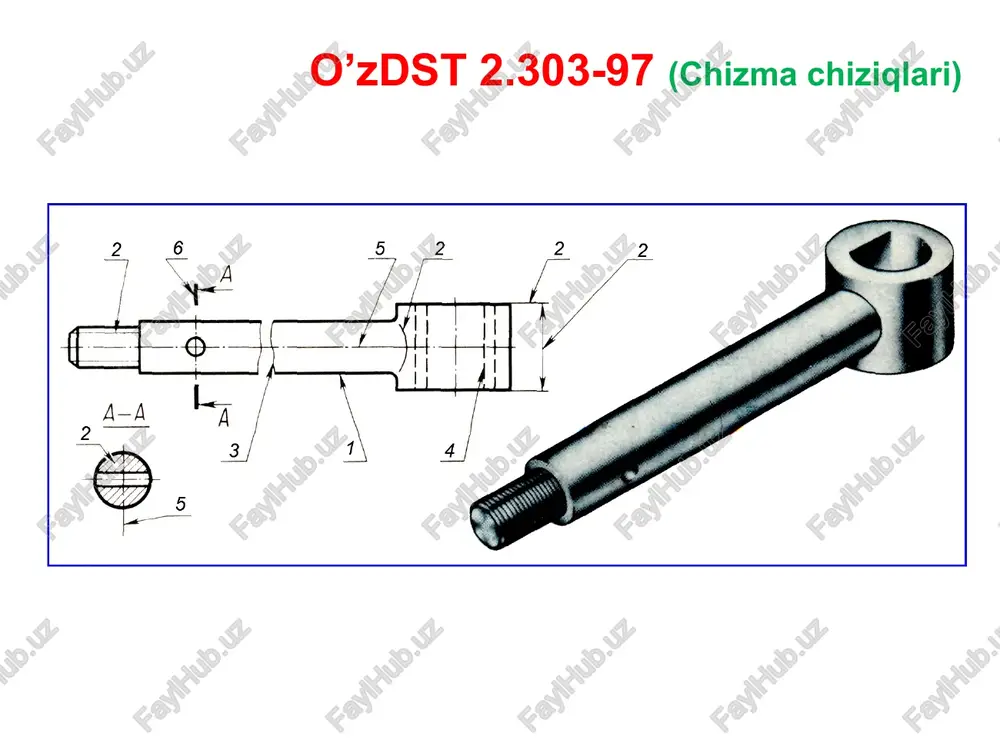

obrazovanie osnovnix vidov konstruktorlik hujjatlarini rasmiylashtirishda yagona talablar 3 ma’ruza khyat konstruktorlik hujjatlarining yagona tizimi (khyat) korxona va tashkilotlar ishlab chiqarayotgan va foydalanayotgan konstruktorlik hujjatlarini tayyorlash, rasmiylashtirish va ishlatish bilan bog'liq bo'lgan tartib va qoidalarni belgilovchi davlat standartlari majmuasidir. khyat standartlarining asosiy vazifasi – korxona va tashkilotlarda konstruktorlik hujjatlariga rioya qilish, rasmiylashtirish hamda ulardan foydalanishda yagona tartib va qoidalarni joriy etishdan iborat. o’zdst 2.301-96 (formatlar) a0 (841×1189); a1 (594×841); a2 (420×594); a3 (297×420); a4 (210×297). o’zdst 2.302-97 (masshtablar) kichraytirish masshtabi 1:2, 1:2,5, 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800, 1:1000. haqiqiy (natural) masshtab 1:1. kattalashtirish masshtabi 2:1, 2,5:1, 4:1, 5:1, 10:1, 20:1, 40:1, 50:1, 100:1. o’zdst 2.303-97 (chizma chiziqlari) o’zdst 2.303-97 (chizma chiziqlari) o’zdst 2.304-97 (chizma shriftlari) standart shriftlarning bosh harflar balandligi: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. o’zdst 2.305-97 (ko’rinishlar, qirqimlar, kesimlar) ushbu stanandartga muvofiq konstruktorlik hujjatlarida buyum va …

2 / 50

l proyeksiya tekisligiga nisbatan qiya gorizontal vertikal frontal profil oddiy qirqim oddiy qirqim qiya va mahalliy qirqimlar qiya qirqim mahalliy qirqim oddiy – simmetrik qirqim murakkab – pog’onali qirqim murakkab – siniq qirqim kesimlar kesimlar o’zdst 2.306-96 (materiallarni kesimda grafik belgilanishi) materiallar kesim yuzasini shtrixlashda quyidagi talab va qoidalarga rioya qilinadi: kesim yuzasini shtrixlash chiziqlari kontur chizig'iga yoki asosiy yozuvga nisbatan 45°, 30°, 60° qiyalatib o'tkaziladi. parallel shtrixlash chiziqlari orasidagi masofa 1÷10 mm oralig'ida olinadi. bir chizmaning o'zidagi barcha qirqim va kesimlarning shtrix chiziqlari oralig'idagi masofa bir xil bo'lishi ta'minlanishi lozim. yonma-yon joylashgan ikki turli detalning kesimlari bir-biriga qarama-qarshi yo'nalishda shtrixlanadi. ikki turli detal uchinchi bir detal bilan yondashadigan bo'lsa, shtrixlar orasidagi oraliq o'zgartiriladi yoki bir detal kesimining shtrixlash chizig'i ikkinchisiga nisbatan siljitib bajariladi. o’zdst 2.307-96 (chizmalarga o’lchamlar qo’yish ) o'lchamlarni qo'yishdagi asosiy talab va qoidalar: o'lcham sonlari chizmada 3,5 yoki 5 shrift bilan yozish tavsiya etiladi. chizmalarda chiziqli o'lchamlar …

3 / 50

tasvir konturidan tashqari tomonga qo'yishga harakat qilish lozim. parallel o'lcham chiziqlari oralig'i 7 mm.dan kam bo'lmasligi, o'lcham chizig'idan kontur chiziqlargacha bo'lgan masofa esa 10 mm.dan kam bo'lmasligi kerak. strelkalar o'lchami asosiy yo'g'on tutash chiziqlar yo'g'onligiga lisbatan uzunligi 6÷10 s qilib olinadi. buyumning gabarit o'lchamlari konstruktiv o'lchamlardan keyin oxirida qo'yiladi. asosiy ko'rinishlarda bittadan gabarit o'lchami qo'yilishi lozim. o'lchamlarni qo'yishda quyidagi usullardan foydalanish mumkin: a) zanjir usuli – detalga tegishli barcha elementlarning o'lchamlari ketma-ket qo'yib chiqiladi. b) koordinat usuli – barcha o'lchamlar tanlab olingan chiziq yoki yuza (baza)dan boshlab qo'yiladi. s) kombinatsiyalashgan usul – bunda zanjir va koordinat usullaridan aralash holda foydalaniladi. o'lchamlarni qo'yishdagi asosiy talab va qoidalar: o'lchamlarni qo'yishdagi asosiy talab va qoidalar: zanjir usuli koordinat (baza) usuli kombinatsiyalashgan usul autocad dasturi avtomatlashtirilgan loyihalash tizimi bo'lib, unda konstruktorlik hujjatlarini o'zdst talablari asosida rasmiylashtirish imkoniyatlari mavjud. autocad dasturini o'zdst talablariga moslashtirish autocad dasturida masshtablashtirish geometrik ma'lumotlarni ma'lum bir qiymatga ko'paytirish asosida amalga …

4 / 50

7 asosida chizma shriftlarini standartlash autocadda o'zdst 2.304-97 asosida chizma shriftlarini standartlash autocadda o'zdst 2.304-97 asosida chizma shriftlarini standartlash autocadda o'zdst 2.306-96 asosida materiallarni grafik belgilanishini standartlash autocad da qirqim yoki kesim yuzalari materialligini grafik belgilanishi (shtrixlanishi) to'liq avtomatlashtirilgan bo'lib, faqat yopiq hududlarni shtrixlash mumkin. autocadda o'zdst 2.306-96 asosida materiallarni grafik belgilanishini standartlash autocadda o'zdst 2.307-96 asosida o'lcham qo'yishni standartlash «lineyniy» - to’g’ri o’lcham __ «parallelniy» - parallel o’lcham __ «dlina dugi» yoy uzunligi __ «ordinatniy» - ordinata o’lchami __ «radius» - radius o’lchovi __ «s izlomom» - siniq chiziqli radius o’lchovi __ «diametr» - diametr o’lchovi __ «uglovoy» - burchak o’lchovi __ ob'ektga o'lcham qo'yish ob'ektning xususiyatidan kelib chiqib qo'yiladi kesma uzunligini aniqlashda «lineyniy» - «chiziqli», «vpisanniy (parallelniy)» - «tirkalgan (parallel)» buyruq piktogrammalari tanlanib kesmaning boshi va oxiri sichqoncha yordamida belgilansa o'lcham chiqarish elementlari, o'lcham chizig'i va strelkalar, o'lcham qiymati avtomatik tarzda hosil bo'ladi. ob'ektga o'lcham qo'yish ob'ektning xususiyatidan …

5 / 50

lar, qiymat yuqori o'ng burchagida esa gradus belgisi chiqadi. autocadda o'zdst 2.307-96 asosida o'lcham qo'yishni standartlash autocadda o'zdst 2.307-96 asosida o'lcham qo'yishni standartlash autocadda o'zdst 2.307-96 asosida o'lcham qo'yishni standartlash autocadda o'zdst 2.307-96 asosida o'lcham qo'yishni standartlash autocadda o'zdst 2.307-96 asosida o'lcham qo'yishni standartlash o'zdst talablariga moslashtirilgan autocad ish stoli muhitini saqlab qolish imkoniyati mavjud bo'lib, buning uchun: 1. «menyu satri»dagi «fayl» / «soxranit kak» bandi tanlanadi. 2. ekranga «soxranenie cherteja» - «chizmani saqlash» oynasi chiqadi (tasvir 10.32). 3. oynadagi «tip fayla:» - «fayl turi:» menyusi orqali «shablon cherteja autocad (*.dwt) bandi tanlanadi. 4. oynaning «imya» - «nomi» bo'limidan «acadiso» tanlanadi va «soxranit» - «saqlash» tugmasi bosiladi. o'zdst talablariga moslashtirilgan autocad ish stoli muhitini saqlab qolish e'tiboringiz uchun rahmat! image9.emf _________microsoft_word1.docx image10.png image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.png image16.jpeg image17.jpeg image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.jpeg image30.jpeg image31.png image32.emf _________microsoft_word2.docx image33.png image34.png image35.png image36.png image37.png …
