1 / 10

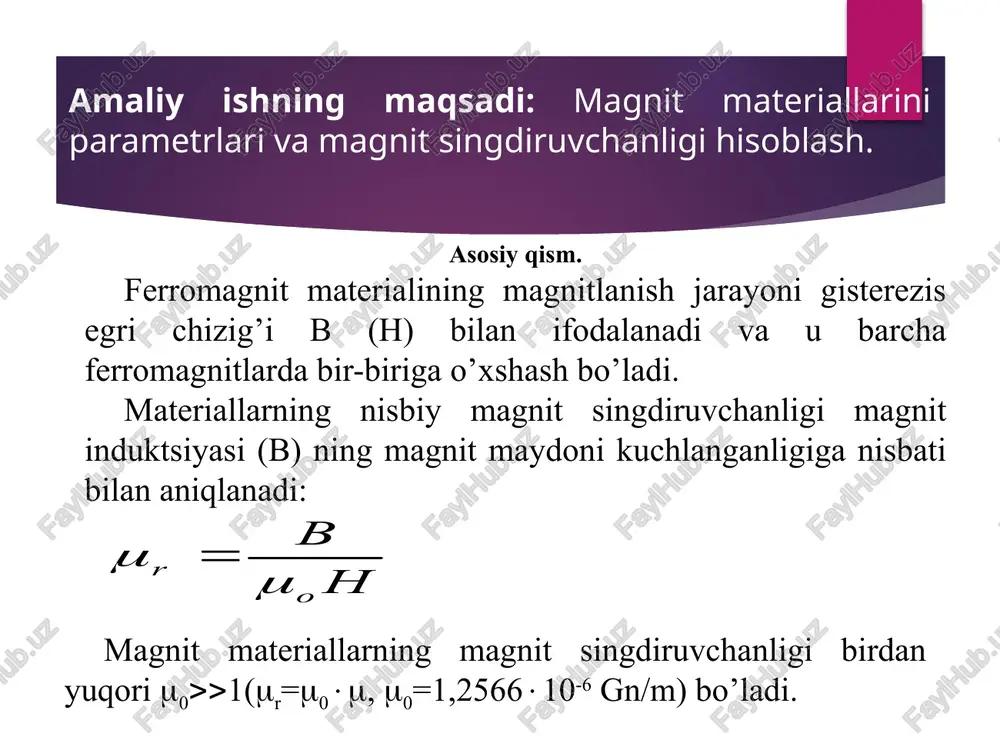

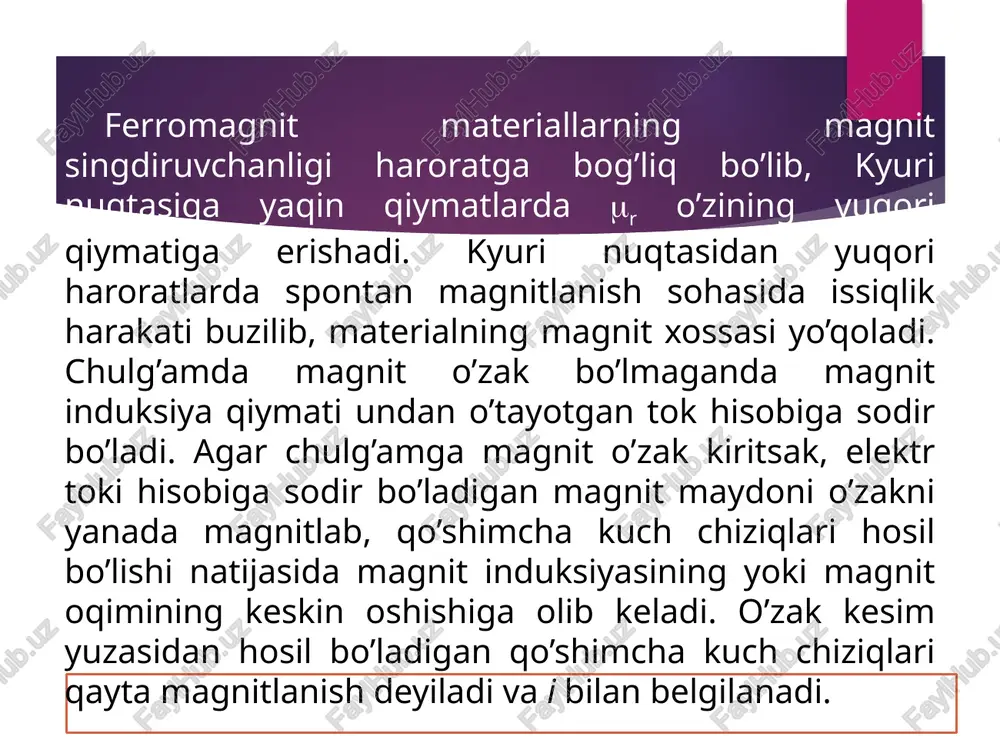

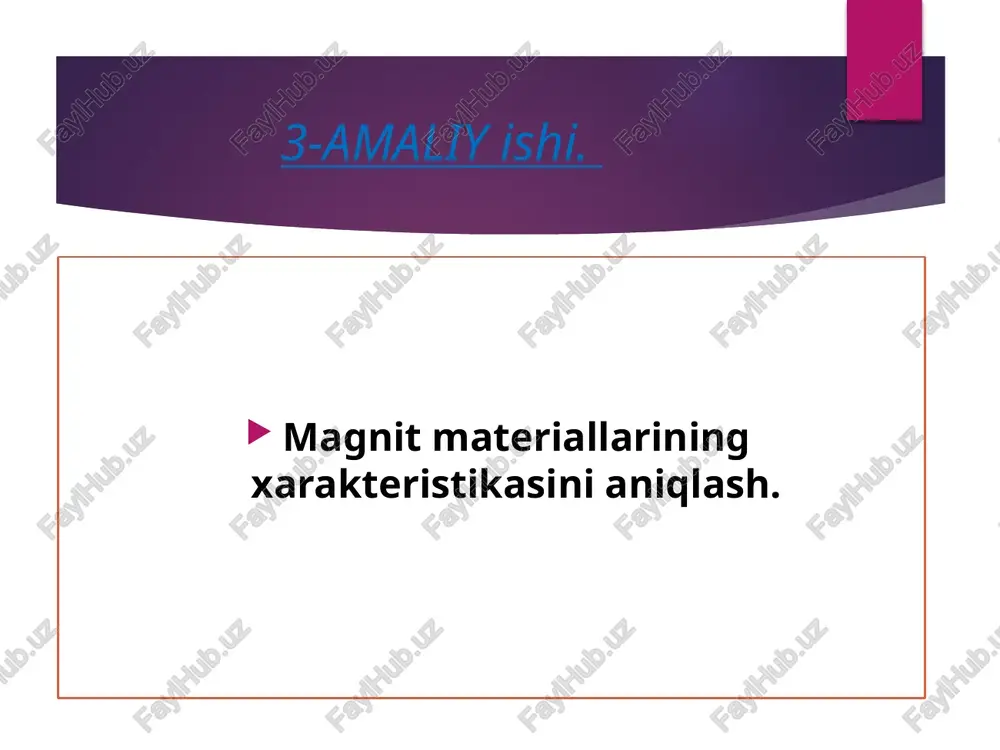

prezentatsiya powerpoint farg‘ona politexnika instituti elektrotexnik va konstruktorlik materiallar fanidan 3-amaliy ishi. magnit materiallarining xarakteristikasini aniqlash. 2 amaliy ishning maqsadi: magnit materiallarini parametrlari va magnit singdiruvchanligi hisoblash. asosiy qism. ferromagnit materialining magnitlanish jarayoni gisterezis egri chizig’i b (h) bilan ifodalanadi va u barcha ferromagnitlarda bir-biriga o’xshash bo’ladi. materiallarning nisbiy magnit singdiruvchanligi magnit induktsiyasi (b) ning magnit maydoni kuchlanganligiga nisbati bilan aniqlanadi: magnit materiallarning magnit singdiruvchanligi birdan yuqori 01(r=0, 0=1,256610-6 gn/m) bo’ladi. ferromagnit materiallarning magnit singdiruvchanligi haroratga bog’liq bo’lib, kyuri nuqtasiga yaqin qiymatlarda r o’zining yuqori qiymatiga erishadi. kyuri nuqtasidan yuqori haroratlarda spontan magnitlanish sohasida issiqlik harakati buzilib, materialning magnit xossasi yo’qoladi. chulg’amda magnit o’zak bo’lmaganda magnit induksiya qiymati undan o’tayotgan tok hisobiga sodir bo’ladi. agar chulg’amga magnit o’zak kiritsak, elektr toki hisobiga sodir bo’ladigan magnit maydoni o’zakni yanada magnitlab, qo’shimcha kuch chiziqlari hosil bo’lishi natijasida magnit induksiyasining yoki magnit oqimining keskin oshishiga olib keladi. o’zak kesim yuzasidan hosil bo’ladigan qo’shimcha …

2 / 10

ortadi. uzunligi l, kesim yuzasi s bo’lgan o’zakning magnit qarshiligi quyidagicha aniqlanadi: shunday qilib, g’altakka o’zak kiritilishi natijasida magnit qarshiligi  ga bog’liq ravishda kamayadi. magnit singdiruvchanligi bo’yicha barcha qattiq jismlar sust (diamagnit 1, paramagnit 1) va kuchli magnit materiallarga (ferromagnit 1) bo’linadi. magnit materiallari sifatida kuchli magnit materiallar qabul qilinib, ular magnit maydon kuchlanganligiga kuchli ravishda bog’liq bo’ladi. magnit induksiyasi b va magnit maydon kuchlanganligi h o’rtasidagi bog’liqlik b=f(h) magnit materialining magnitlanish egri chizig’i deb ataladi. bunda magnit materiali h=ht qiymatda to’yinadi. magnit singdiruvchanlikning haroratga qarab o’zgarishi magnit singdiruvchanlikning harorat koeffitsienti bilan aniqlanadi: agar ferromagnit tashqi magnit maydoni ta’sirida asta-sekin magnitlansa va ma’lum qiymatdan so’ng maydon kuchlanganligi pasaytira borilsa, induksiya ham kamaya boradi. lekin bu kamayishi asosiy chiziq bo’ylab emas, balki ma’lum kechikish bilan (gisterizis hodisasi tufayli) ro’y beradi. maydon kuchlanganligi teskari yo’nalishda oshirilganda material magnitsizlanishi, o’ta magnitlanishi mumkin va magnit maydon yo’nalishi yana o’zgartirilsa, induksiya yana asl holatiga …

3 / 10

shi; lm – konturning ortacha uzunligi – magnit induktsiyaning o’zakdagi yo’li, l0 – bo’shliqning uzunligi. 7.1-topshiriq. o'rtacha diametrli halqali ferrit o’zak do’r = 25 mm uzunligi 1 mm bo'lgan havo bo'shlig'iga ega. agar 500 oramli o’zakdan 0,17 a tok oqib o’tsa, magnit induksiya b0 = 0.1 tl hosil bo'ladi. ferritning magnit singdiruvchanligini aniqlang. magnit induktsiya yo’llari uzluksiz bo'lgani uchun magnit induksiyasi o’zakda v0=v0 teng bo’ladi. vm=μ0μn, v0=μ0n0 hisobga olgan holda, v0lm(μ0μ)+v0l0/μ0=ni olamiz. bundan magnit singdiruvchanligi № i (a) do’r (mm) l (mm) b0 (tl) 1 0,12 19 1 0,1 2 0,10 20 2 0,2 3 0,15 22 3 0,09 4 0,20 24 2,5 0,1 5 0,13 26 4 0,2 6 0,18 28 3,5 0,15 7 0,14 30 5 0,25 8 0,15 32 3,8 0,18 9 0,17 34 3,6 0,2 10 0,19 36 4 0,3 variant image2.png image3.png image4.wmf image5.wmf oleobject1.bin oleobject2.bin image6.wmf image7.wmf oleobject3.bin oleobject4.bin image8.wmf oleobject5.bin image9.wmf oleobject6.bin image10.wmf …

4 / 10

elektrotexnikva konstruktorlik materiallar - Page 4

5 / 10

elektrotexnikva konstruktorlik materiallar - Page 5
