1 / 10

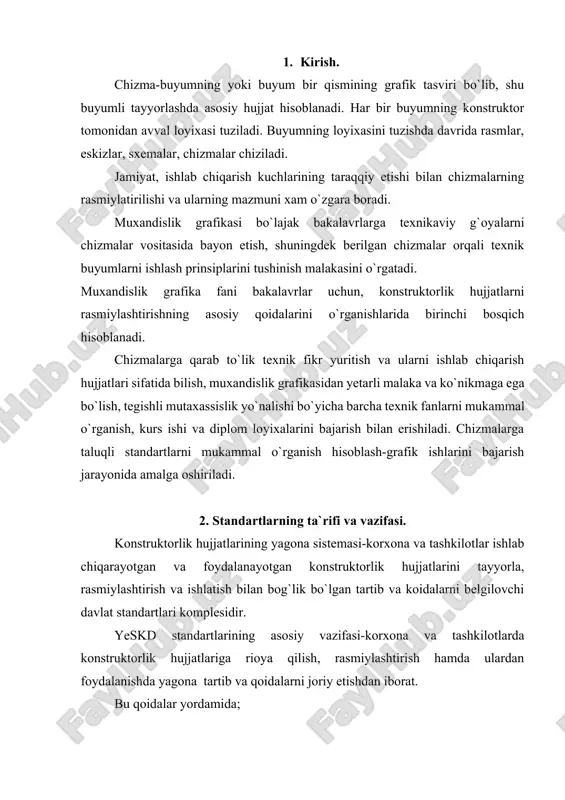

konstruktorlik hujjatlarining yagona sistemasi konstruktorlik hujjatlarining yagona sistemasi ( tizimi ) reja: 1. kirish. 2. standartlarning ta`rifi va vazifasi 3. standartlarning ta`sir doirasi. 4. yeskd standartlarining tarkibi 5. formatlar. gost 2.301 - 68 ( st sev 1181-78) 6. masshtablar (gost 2.302-68) (st. sev 1180-78) 7. chiziqlar (gost 2.303-68) (st sev 1178-78) 8. chizma shriftlari. gost 2.304-81 (st sev 851-78-st sev 855-78). 1. kirish. chizma-buyumning yoki buyum bir qismining grafik tasviri bo`lib, shu buyumli tayyorlashda asosiy hujjat hisoblanadi. har bir buyumning konstruktor tomonidan avval loyixasi tuziladi. buyumning loyixasini tuzishda davrida rasmlar, eskizlar, sxemalar, chizmalar chiziladi. jamiyat, ishlab chiqarish kuchlarining taraqqiy etishi bilan chizmalarning rasmiylatirilishi va ularning mazmuni xam o`zgara boradi. muxandislik grafikasi bo`lajak bakalavrlarga texnikaviy g`oyalarni chizmalar vositasida bayon etish, shuningdek berilgan chizmalar orqali texnik buyumlarni ishlash prinsiplarini tushinish malakasini o`rgatadi. muxandislik grafika fani bakalavrlar uchun, konstruktorlik hujjatlarni rasmiylashtirishning asosiy qoidalarini o`rganishlarida birinchi bosqich hisoblanadi. chizmalarga qarab to`lik texnik fikr yuritish …

2 / 10

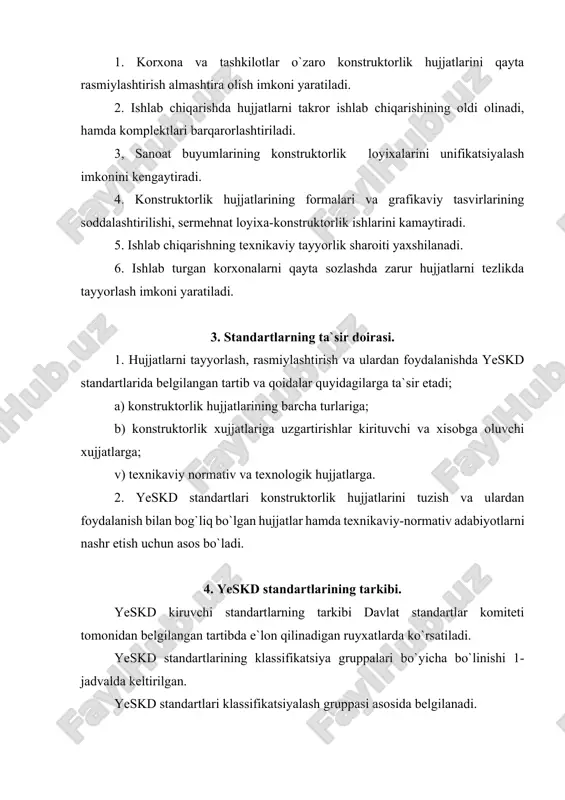

korxona va tashkilotlarda konstruktorlik hujjatlariga rioya qilish, rasmiylashtirish hamda ulardan foydalanishda yagona tartib va qoidalarni joriy etishdan iborat. bu qoidalar yordamida; 1. korxona va tashkilotlar o`zaro konstruktorlik hujjatlarini qayta rasmiylashtirish almashtira olish imkoni yaratiladi. 2. ishlab chiqarishda hujjatlarni takror ishlab chiqarishining oldi olinadi, hamda komplektlari barqarorlashtiriladi. 3, sanoat buyumlarining konstruktorlik loyixalarini unifikatsiyalash imkonini kengaytiradi. 4. konstruktorlik hujjatlarining formalari va grafikaviy tasvirlarining soddalashtirilishi, sermehnat loyixa-konstruktorlik ishlarini kamaytiradi. 5. ishlab chiqarishning texnikaviy tayyorlik sharoiti yaxshilanadi. 6. ishlab turgan korxonalarni qayta sozlashda zarur hujjatlarni tezlikda tayyorlash imkoni yaratiladi. 3. standartlarning ta`sir doirasi. 1. hujjatlarni tayyorlash, rasmiylashtirish va ulardan foydalanishda yeskd standartlarida belgilangan tartib va qoidalar quyidagilarga ta`sir etadi; a) konstruktorlik hujjatlarining barcha turlariga; b) konstruktorlik xujjatlariga uzgartirishlar kirituvchi va xisobga oluvchi xujjatlarga; v) texnikaviy normativ va texnologik hujjatlarga. 2. yeskd standartlari konstruktorlik hujjatlarini tuzish va ulardan foydalanish bilan bog`liq bo`lgan hujjatlar hamda texnikaviy-normativ adabiyotlarni nashr etish uchun asos bo`ladi. 4. yeskd standartlarining tarkibi. …

3 / 10

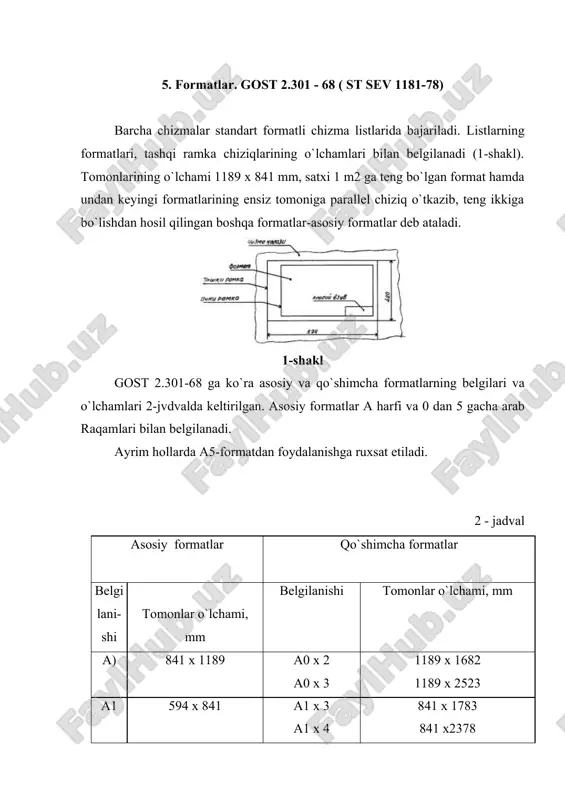

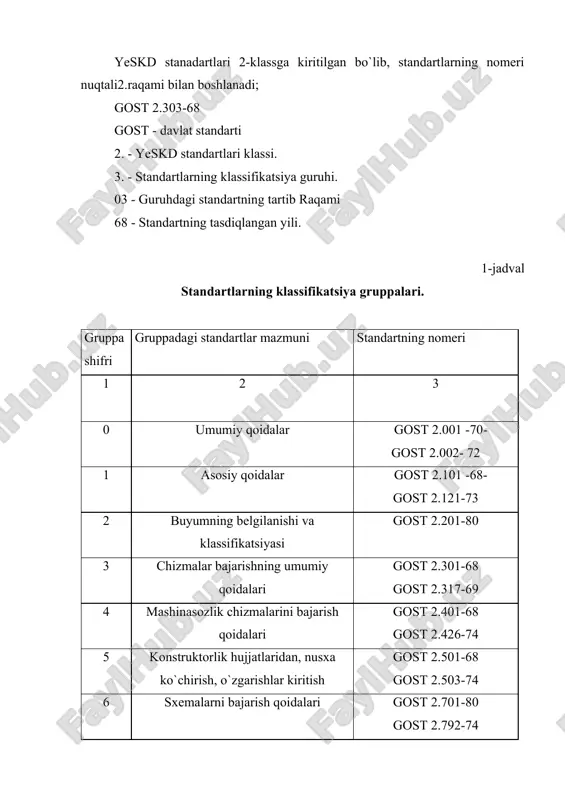

- standartning tasdiqlangan yili. 1-jadval standartlarning klassifikatsiya gruppalari. gruppa shifri gruppadagi standartlar mazmuni standartning nomeri 1 2 3 0 umumiy qoidalar gost 2.001 -70- gost 2.002- 72 1 asosiy qoidalar gost 2.101 -68- gost 2.121-73 2 buyumning belgilanishi va klassifikatsiyasi gost 2.201-80 3 chizmalar bajarishning umumiy qoidalari gost 2.301-68 gost 2.317-69 4 mashinasozlik chizmalarini bajarish qoidalari gost 2.401-68 gost 2.426-74 5 konstruktorlik hujjatlaridan, nusxa ko`chirish, o`zgarishlar kiritish gost 2.501-68 gost 2.503-74 6 sxemalarni bajarish qoidalari gost 2.701-80 gost 2.792-74 5. formatlar. gost 2.301 - 68 ( st sev 1181-78) barcha chizmalar standart formatli chizma listlarida bajariladi. listlarning formatlari, tashqi ramka chiziqlarining o`lchamlari bilan belgilanadi (1-shakl). tomonlarining o`lchami 1189 x 841 mm, satxi 1 m2 ga teng bo`lgan format hamda undan keyingi formatlarining ensiz tomoniga parallel chiziq o`tkazib, teng ikkiga bo`lishdan hosil qilingan boshqa formatlar-asosiy formatlar deb ataladi. 1-shakl gost 2.301-68 ga ko`ra asosiy va qo`shimcha formatlarning belgilari va o`lchamlari 2-jvdvalda …

4 / 10

osiy yozuvning belgilangan grafasiga yozilsa, m harfi tushirib qoldirilib, 1:1; 1:2; 5:1 ko`rinishlarda yoziladi. agar tasvirning masshtabi chizmaning asosiy yozuvidagi masshtabidan fark kilsa, uning masshtabi shu tasvirga tegishli yozuv yonida kursatiladi, masalan: a (2:1) yoki v (5:1). 7. chiziqlar (gost 2.303-68) (st sev 1178-78) chiziqlarning turlari, vazifalari va ularning yo`gqg`onliklari orasidagi nisbatlar quyida keltirilgan. chizmalarni chizishda quyidagilarga amal kilish lozim. 1. asosiy tutash chiziq s=0,5 - 1,4 mm 2. ingichka tutash chiziq s=3 – s=2 3. tutash to`lkin chiziq s=3 – s=2 4. shtrix chiziq s=`3 – s=2 5. ingichka shtrix-punktir chiziq s=3 – s=2 6 yo`g`on shtrix-punktir chiziq s=2 – s=3 7. uzuk chiziq s - 1 1=2s 8. ingichka tutash siniq chiziq s=3 – s=2 9. ikki nuqtali ingichka shtrix-punktir chiziq s=3 – s=2 1. aynan ushbu chizma uchun qabul qilingan chiziq yo`g`onligi chizmaning barcha tasvirlari uchun bir xil bo`lishi kerak. 2. murakkab qirqim va kesimlar uchun uzuk …

5 / 10

) ga nisbatan olinadi, (2-jadvallar). 2. davlat standartida harf va raqamlarning quyidagi o`lchamlari belgilangan: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 a va b turidagi shriftlar, satr chizig`iga nisbatan75 qiyalatib yoki 90 burchak ostida yozilishi mumkin. 3. aniq shakldagi harflar olish uchun, ularni yordamchi turlar ustiga yozish kerak. tur chiziqlarining qadami a turidagi harflar uchun dq(1g`14)h, b turi uchun esa dq(1g`10)h nisbatlarda olinadi.harf va raqamlarning standart shakli 5-6 shakllarda va o`lchamlari 2-jadvallarda keltirilgan. 4. harf va sonlardagi murtaklar qatorlar orasidagi bo`sh joylar hisobiga quyiladi, (masalan, d, s, k, sh, `, x harflari va 4 raqam hamda u, y harflarining belgilari). 3-shakl. 4-shakl. 5. harf va sonlarning balandligi, tushda bajaraladigan chizmalar uchun kamida 2,5 mm va qalamda bajariladiganlari uchun esa kamida 3,5 mm bo`lishi kerak. 6. yozuvlar kichik harflar bilan yozilganda bosh harflar chizig`ining yo`g`onligi kichik harf chiziqlarining yo`g`onligiga teng, ya`ni 1=4; 1=10 h bo`lishi kerak. 7. g, …
