1452653047_63453.doc n y y y y r n a l 3 2 1 + + = 5 ) ( ) ( 5 2 1 5 2 1 h h h h h h r z l l + + + + = detallar eskizini chizish va ish chizmasini tuzish reja: 1. eskiz tuzish tartibi. 2. detallarning ish chizmalarini chizish. 3. detal g’adir-budirligi va uni chizmada belgilash. tayanch iboralar: eskiz – detallarining asliga qarab tarkibiy masshtab ostida, chizmachilik asboblarini ishlatmasdan ko’zda chamalab qo’lda bajariladigan chizma. ish chizma – shunday hujjatga aytiladiki, ularning tasvirida detallarni tayyorlash va nazorat qilish uchun zarur bo’lgan barcha ma’lumotlar mujassamlashgan chizma. g’adir-budirlik – ishlatish urinmalariga qarab detal yuzalariga ishlov beriladi, shunga qaramay mikroskopda qaralganda detal yuzalarida qolgan notekisliklar. 1. eskiz tuzish tartibi. o’quv jarayonida o’quvchini loyihalash mahorati, chamalash va mushohada qilish qobiliyatlarini rivojlantirishda eskizning ahamiyati katta. shuning uchun har bir muhandis mutaxassisligidan qat’iy nazar, eskiz tuzishni mukammal …

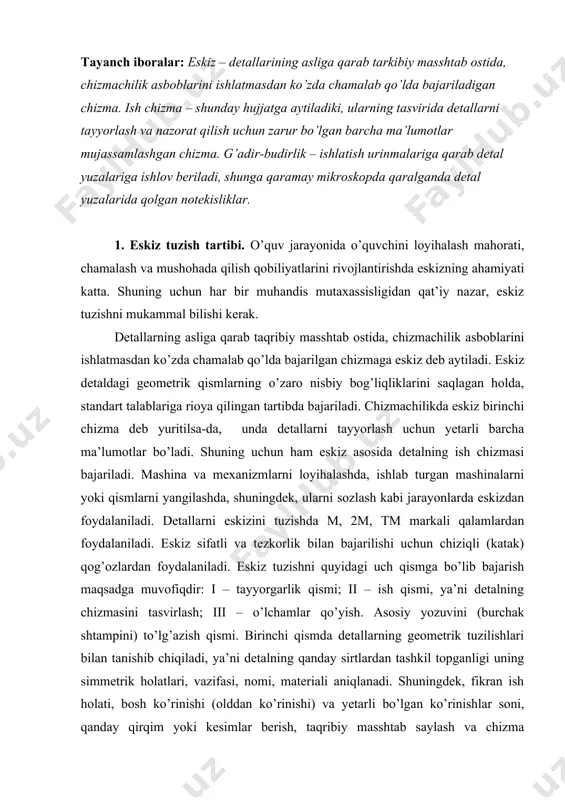

iii – o’lchamlar qo’yish. asosiy yozuvini (burchak shtampini) to’lg’azish qismi. birinchi qismda detallarning geometrik tuzilishlari bilan tanishib chiqiladi, ya’ni detalning qanday sirtlardan tashkil topganligi uning simmetrik holatlari, vazifasi, nomi, materiali aniqlanadi. shuningdek, fikran ish holati, bosh ko’rinishi (olddan ko’rinishi) va yetarli bo’lgan ko’rinishlar soni, qanday qirqim yoki kesimlar berish, taqribiy masshtab saylash va chizma formatlari belgilanadi. so’ngra formatning chetki chiziqlari va burchak shtamplari chiziladi va nazorat ko’rinishlarini qog’ozga joylashtirish loyihalashtiriladi. bunda iloji boricha ko’rinishlar orasidagi format chiziqlardan ko’rinishlargacha bo’lgan masofalar bir xil bo’lsin (1-shakl a va b masofalar). ikkinchi qismda detalning ish chizmasi chiziladi. bunda quyidagilar bajariladi: 1. proyeksion bog’lanishlarni hisobga olgan holda, ko’rinishlar orasida 20-30 mm masofalar qoldirib (o’lcham qo’yish uchun) detalning gabarit o’lchamlari ingichka chiziq bilan to’g’ri to’rt burchak shaklida chiziladi (1-shakl). 2. simmetriya o’qlari, markaziy o’qlar chiziladi. 3. detalning tashqi va ichki qiyofasini aniqlovchi kontur chiziqlar o’tkaziladi (2-shakl, a). 4. kerakli qirqim va kesimlar, avvalo ingichka chiziqlar …

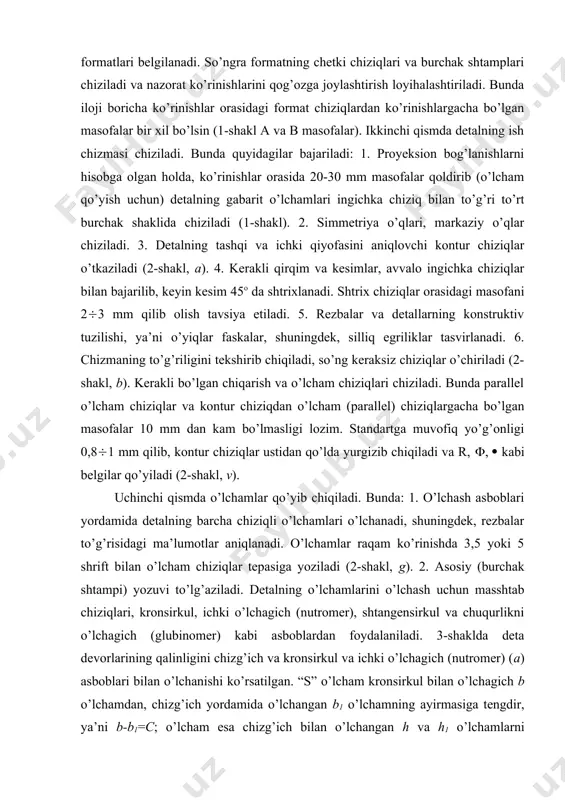

bunda: 1. o’lchash asboblari yordamida detalning barcha chiziqli o’lchamlari o’lchanadi, shuningdek, rezbalar to’g’risidagi ma’lumotlar aniqlanadi. o’lchamlar raqam ko’rinishda 3,5 yoki 5 shrift bilan o’lcham chiziqlar tepasiga yoziladi (2-shakl, g). 2. asosiy (burchak shtampi) yozuvi to’lg’aziladi. detalning o’lchamlarini o’lchash uchun masshtab chiziqlari, kronsirkul, ichki o’lchagich (nutromer), shtangensirkul va chuqurlikni o’lchagich (glubinomer) kabi asboblardan foydalaniladi. 3-shaklda deta devorlarining qalinligini chizg’ich va kronsirkul va ichki o’lchagich (nutromer) (a) asboblari bilan o’lchanishi ko’rsatilgan. “s” o’lcham kronsirkul bilan o’lchagich b o’lchamdan, chizg’ich yordamida o’lchangan b1 o’lchamning ayirmasiga tengdir, ya’ni b-b1=c; o’lcham esa chizg’ich bilan o’lchangan h va h1 o’lchamlarni ayirmasiga teng bo’ladi (h-h1=l). aylana diametrlari ichki o’lchagich asbob bilan o’lchanadi. 2. detallarning ish chizmalarini chizish. detallarning ish chizmalari gost 2.109-73 da ko’rsatilgan qoidalar asosida chiziladi. detallarning ish chizmalari deb, shunday hujjatga aytiladiki, ularning tasvirlarida detallarni tayyorlash va nazorat qilish uchun zarur bo’lgan barcha ma’lumotlar mujassamlashgan bo’lishi kerak. detallarning ish chizmalari umumiy yig’ma chizmalar yoki detallarning …

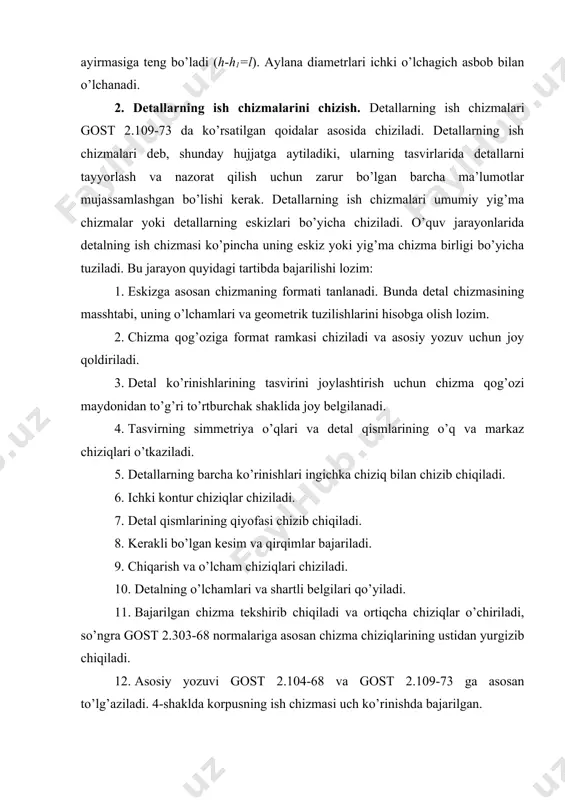

hka chiziq bilan chizib chiqiladi. 6. ichki kontur chiziqlar chiziladi. 7. detal qismlarining qiyofasi chizib chiqiladi. 8. kerakli bo’lgan kesim va qirqimlar bajariladi. 9. chiqarish va o’lcham chiziqlari chiziladi. 10. detalning o’lchamlari va shartli belgilari qo’yiladi. 11. bajarilgan chizma tekshirib chiqiladi va ortiqcha chiziqlar o’chiriladi, so’ngra gost 2.303-68 normalariga asosan chizma chiziqlarining ustidan yurgizib chiqiladi. 12. asosiy yozuvi gost 2.104-68 va gost 2.109-73 ga asosan to’lg’aziladi. 4-shaklda korpusning ish chizmasi uch ko’rinishda bajarilgan. 3. detal yuzalarining qadir-budirligi va chizmada ularning belgilanishi. ishlatish o’rinlariga qarab detal yuzalariga ma’lum darajada ishlov beriladi. agar mikroskop yordamida detal yuzalariga qaralsa yuzalarning notekisligi, ya’ni g’adir-budirligini ko’rish qiyin emas. detallar bir-birlari bilan urinib harakat qilishi jarayonida yemiriladi, bu esa uning mustahkamligiga putur yetkazadi. yemirilish jarayonini kamaytirish maqsadida detal yuzalaridagi notekisliklarning shakliy tuzilishlarini maxsus (profilomer, profilograf) asboblarda o’lchab g’adir-budirlik darajasi o’rganiladi. o’quv jarayonlarida esa detal yuzalaridagi g’adir-budirliklar maxsus ishlangan va tavsiya etilgan etalonlarga solishtirib aniqlanadi. 5-shaklda sirt …

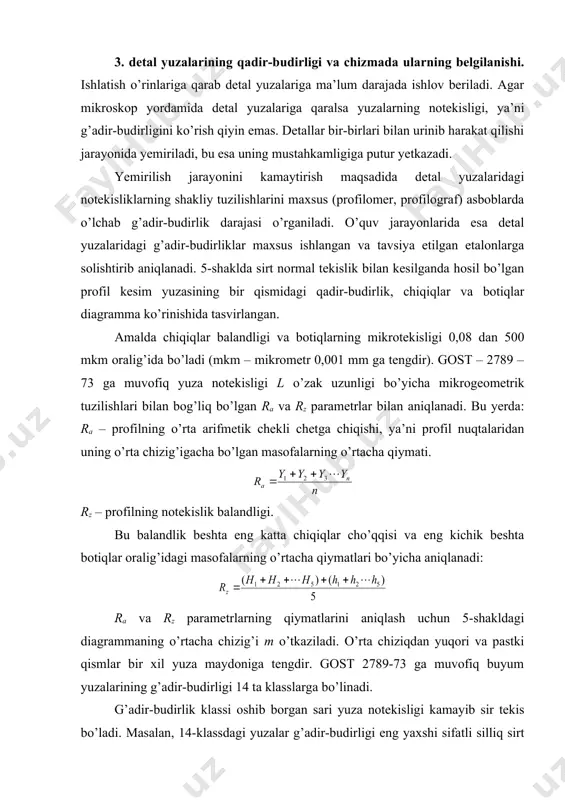

ar cho’qqisi va eng kichik beshta botiqlar oralig’idagi masofalarning o’rtacha qiymatlari bo’yicha aniqlanadi: ra va rz parametrlarning qiymatlarini aniqlash uchun 5-shakldagi diagrammaning o’rtacha chizig’i m o’tkaziladi. o’rta chiziqdan yuqori va pastki qismlar bir xil yuza maydoniga tengdir. gost 2789-73 ga muvofiq buyum yuzalarining g’adir-budirligi 14 ta klasslarga bo’linadi. g’adir-budirlik klassi oshib borgan sari yuza notekisligi kamayib sir tekis bo’ladi. masalan, 14-klassdagi yuzalar g’adir-budirligi eng yaxshi sifatli silliq sirt hisoblanadi. 1-klassdagi g’adir-budirlik esa ishlov berilmagan dag’al yuzadir. detalning chizmalarida g’adir-budirlik gost 2.309-73 ga asosan 6-shaklda ko’rsatilgan belgilar bilan ifodalanadi. agar yuzaga berilgan ishlov hisobga olinmasa 6-shakl, a dagi belgi qo’yiladi, yuzagi ishlov berib yo’nilgan bo’lsa 6-shakl, b dagi belgi, sirt yuzalari yo’nilmay quyma holatda bo’lsa 6-shakl, v dagi belgi bilan ifodalanadi. belgilardagi h qabul qilingan raqamlar balandligi h=(1,5(3)h ga teng bo’ladi. belgi cho’qqisidagi burchak 60o qilib chiziladi. belgi chizig’ining qalinligi s/2 bo’ladi. 6(12 klass g’adir-budirliklari uchun ra ni qiymatlari 2,5; 1,25; …
