1 / 8

o’zbekistоn respublikаsi qishlоq vа suv ho’jаligi vаzirligi mavzu. turli konstruksiyali kotlovan chizmasini chizish. autocad dasturi. reja: 1. nishab tekisliklarining parametrlari 2. nishab tekisliklarining bergshtrihlarini yasash usullari va masshtablar 3. nishab tekisliklarining proeksiyalarini yasash. mashg’ulot maqsadi: nishab tekisliklarini, ularning o’zaro va topografik sirt bilan hosil qilgan tuproq ishlari chegaralarini aniqlovchi kesishish chiziqlarini chizish ko’nikmasini shakllantirish nishab tekisligining pаrаmetrlаri. biron gidrotexnik inshoot kotlovaning chizmasi yasash uchun uning nishab tekisliklarini o‘zaro va ularni yer sirti bilan kesishgan chiziqlarini yasash kifoyadir. bunda avvalo, ayrim-ayrim xolda yondosh nishab tekisliklarini, o‘zaro kesishgan chiziqlarini yasash kerak bo’ladi. ya’ni gorizontal proeyksiyalar tekisligiga nisbatan og’ma vaziyatda joylashgan tekisliklarni kesishuv chizig’ini yasash demakdir. so’ngra nishab tekisliklarini yer sirti bilan kesishib, tuproq ishlarining chegara chizig’i aniqlanadi. gidrotexnika chizmachiligida og’ma tekisliklarni nishab tekisligi deb yuritiladi. har bir joy tuprog’ining zichligiga qarab nishablik koeffisienti ham har hil bo‘ladi. nishab tekisligini koeffisienti m xarfi bilan belgilanadi. quyida biror kanalning ko‘ndalang qirqimining bir kismi tasvirlangan. …

2 / 8

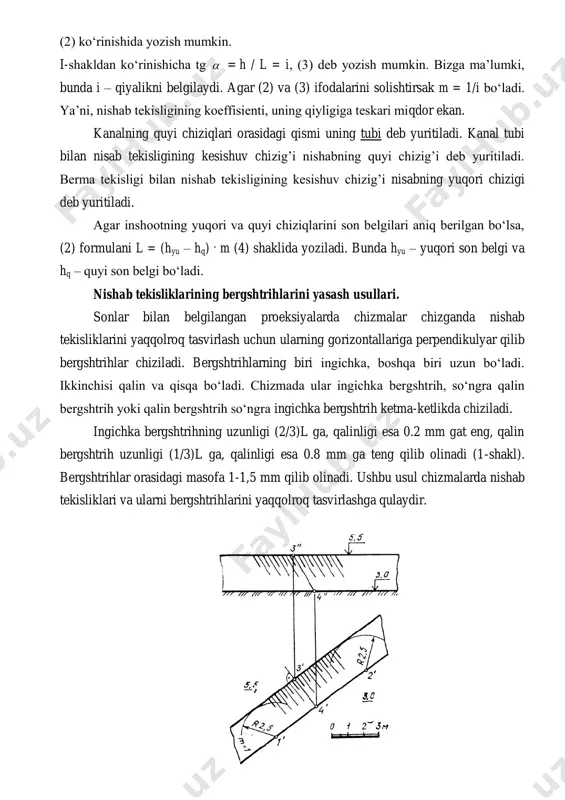

dagi qismi uning tubi deb yuritiladi. kanal tubi bilan nisab tekisligining kesishuv chizig’i nishabning quyi chizig’i deb yuritiladi. berma tekisligi bilan nishab tekisligining kesishuv chizig’i nisabning yuqori chizigi deb yuritiladi. agar inshootning yuqori va quyi chiziqlarini son belgilari aniq berilgan bo‘lsa, (2) formulani l = (hyu – hq) . m (4) shaklida yoziladi. bunda hyu – yuqori son belgi va hq – quyi son belgi bo‘ladi. nishab tekisliklarining bergshtrihlarini yasash usullari. sonlar bilan belgilangan proeksiyalarda chizmalar chizganda nishab tekisliklarini yaqqolroq tasvirlash uchun ularning gorizontallariga perpendikulyar qilib bergshtrihlar chiziladi. bergshtrihlarning biri ingichka, boshqa biri uzun bo‘ladi. ikkinchisi qalin va qisqa bo‘ladi. chizmada ular ingichka bergshtrih, so‘ngra qalin bergshtrih yoki qalin bergshtrih so‘ngra ingichka bergshtrih ketma-ketlikda chiziladi. ingichka bergshtrihning uzunligi (2/3)l ga, qalinligi esa 0.2 mm gat eng, qalin bergshtrih uzunligi (1/3)l ga, qalinligi esa 0.8 mm ga teng qilib olinadi (1-shakl). bergshtrihlar orasidagi masofa 1-1,5 mm qilib olinadi. ushbu usul chizmalarda …

3 / 8

= 10 mm ni inshoot qurishda 1 qilib olinadi. nishab tekisliklarining proeksiyalarini yasash. gidrotexnika inshootlari kotlovanlarining chizmalarini chizishda nishab tekisliklarining proyeksiyalarini yasash katta rol o’ynaydi. gidrotexnika inshootlari kotlovanlarning konstuksiyasi bir nechta nishab tekisliklarining yig’indisidan tashkil topgan bo’ladi. nishab tekislari nishab tubiga va yer sirtiga nisbatan turli vaziyatlarda joylashgan bo’ladi. yondosh nishab tekisliklari o’zaro kesishadilar. ularning kesishuv chizig’i to’g’ri chiziq kesmasidan iborat bo’ladi. kotlovan inshootlarning yondosh nishab tekisliklarini kesishuv chiziqlarini yasashning turli holatlarini keltiramiz: 1-holat. kotlovan tubining sonli belgisi 2.0m, yer sirtining son belgisi esa 5.0m va nishablik koeffisenti m=1 o’zgarmas bo’lgan, nishab tekisliklarini o’zaro va ularni shartli tekis yer sirti bilan kesishgan tuproq ishlari chegarasini aniqlovchi chiziqlarning proyeksiyalari yasalsin. yasash algoritmi: 1. kotlovan tubida xarakterli a hamda ixtiyoriy 1 va 2 nuqtalar belgilab olinadi. 2. a, 1 va 2 nuqtalarni markaz qilib r=l=(hyu – hq) x m=(5-2) x 1=3. r3 radius bilan chiziqli masshtab bo’yicha yoylar chiziladi. ushbu yoylarga urinmalar …

4 / 8

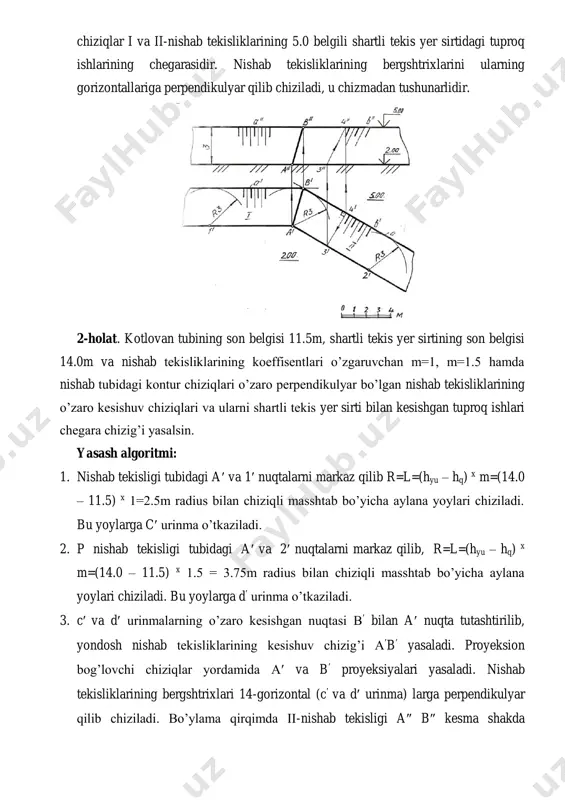

endikulyar bo’lgan nishab tekisliklarining o’zaro kesishuv chiziqlari va ularni shartli tekis yer sirti bilan kesishgan tuproq ishlari chegara chizig’i yasalsin. yasash algoritmi: 1. nishab tekisligi tubidagi a va 1 nuqtalarni markaz qilib r=l=(hyu – hq) x m=(14.0 – 11.5) x 1=2.5m radius bilan chiziqli masshtab bo’yicha aylana yoylari chiziladi. bu yoylarga c urinma o’tkaziladi. 2. p nishab tekisligi tubidagi a va 2 nuqtalarni markaz qilib, r=l=(hyu – hq) x m=(14.0 – 11.5) x 1.5 = 3.75m radius bilan chiziqli masshtab bo’yicha aylana yoylari chiziladi. bu yoylarga d urinma o’tkaziladi. 3. c va d urinmalarning o’zaro kesishgan nuqtasi b bilan a nuqta tutashtirilib, yondosh nishab tekisliklarining kesishuv chizig’i ab yasaladi. proyeksion bog’lovchi chiziqlar yordamida a va b proyeksiyalari yasaladi. nishab tekisliklarining bergshtrixlari 14-gorizontal (c va d urinma) larga perpendikulyar qilib chiziladi. bo’ylama qirqimda ii-nishab tekisligi a b kesma shakda proyeksiyalanadi c va d gorizontal chiziqlar i va ii-nishab tekisliklarining 14.0 belgili …

5 / 8

gorizontal proyeksiyalariga (b3, b3) o’tkazilgan perpendikulyarning yo’nalishi bilan aniqlanadi. 4-holat. тubi tekis bo’lmagan pastdan yuqoriga ko’tariluvchi kotlovanning planda nishab tekisliklarining quyi chiziqlari, bo’ylama qirqimda esa quyi va yuqori chiziqlarining proyeksiyalari 10.0 va 30.0 hamda 55.0 sonli belgilar bilan berilgan. kotlovan nishab tekisliklaring o’zaro kesishuv chiziqlari ularni shartli tekis yer sirti bilan kesishgan tuproq ishlarining chegara chiziqlari yasalsin. yasash algoritmi: 1. nishab tekisliklarining quyi chizig’ida a(a, a) va b (b, b) xarakterli, hamda ixtiyoriy 1 va 2 nuqtalar belgilanadi. 2. son belgilari bir xil bo’lgan 1 va a nuqtalarni markaz qilib, r=l=(hyu – hq) x m=(55.0 – 10.0) x 1=45m bo’lgani uchun. r45 radius bilan chiziqli masshtabga binoan yoylar chiziladi. qo’shni yoylarga urinmalar o’tkaziladi. 3. son belgilari bir xil bo’lgan b va 2 nuqtalarni markaz qilib esa r=l=(hyu – hq) x m=(55.0 – 30.0) x 1=25 m bo’lgani uchun r 25 radius bilan chiziqli masshtabga binoan yoylar chiziladi. qo’shni yoylarga urinmalar …
