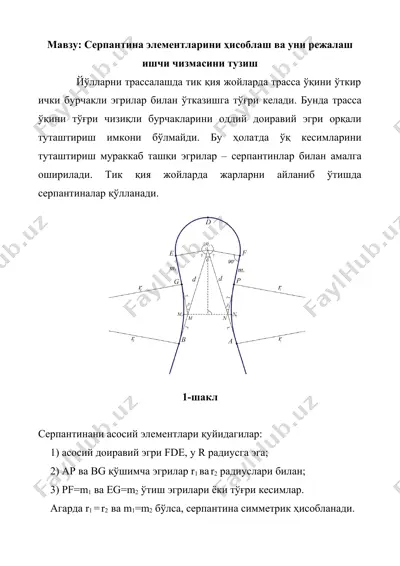

мавзу: серпантина элементларини ҳисоблаш ва уни режалаш ишчи чизмасини тузиш йўлларни трассалашда тик қия жойларда трасса ўқини ўткир ички бурчакли эгрилар билан ўтказишга тўғри келади. бунда трасса ўқини тўғри чизиқли бурчакларини оддий доиравий эгри орқали туташтириш имкони бўлмайди. бу ҳолатда ўқ кесимларини туташтириш мураккаб ташқи эгрилар – серпантинлар билан амалга оширилади. тик қия жойларда жарларни айланиб ўтишда серпантиналар қўлланади. 1-шакл серпантинани асосий элементлари қуйидагилар: 1) асосий доиравий эгри fde, y r радиусга эга; 2) ар ва bg қўшимча эгрилар r1 ва r2 радиуслари билан; 3) pf=m1 ва eg=m2 ўтиш эгрилари ёки тўғри кесимлар. агарда r1 = r2 ва m1=m2 бўлса, серпантина симметрик ҳисобланади. серпантиналар фақат iii-v категорияли йўлларда қурилади. бунда асосий эгри радиуси ҳамда тўғри кесимлар (m1 ва m2) қийматлари 30-20 м чамасида олинади. серпантина қисмида йўл бўйлама нишаблиги 3-4 % дан ошмаслиги керак. қўшимча эгрилар радиуси r = 100 – 150 м гача олинади. қўшимча эгри бурилиш бурчаги β …

2 / 5

тангенси т ўлчаб қўйилиб серпантина боши а ва охири в нуқталари ўрни топилади. кейин оа, ов йўналишлардан бурчак γ ўлчаб қўйилиб оf ва ое йўналишлар топилиб, улар бўйича r қиймати ўлчаб қўйилиб, асосий эгри боши f ва охири е нуқталари топилади. асосий эгри кейин ҳар 3-5м дан батафсил режаланади. серпантинани режалашда r, r вa m қийматлари қабул қилиб олинади, шу боис менга қуйидаги вариант берилди: r =26,2 м, r = 105,8 м, m = 23,2 м, φ = 33° 47'. серпантенани режалашда берилган вариантлар орқали қўшимча эгри бурилиш бурчаги қуйидагигача ҳисобланади: , of = r = 6 м, nf = m+t = 24,4+24,33 = 48,73 м. қўшимча эгрининг элементларини хисоблаш: қўшимча эгри радиуси т қуйидаги қийматга тенг бўлади: шаклдаги onf учбурчакдан томон узунлиги d қуйидагига тенг: ундан сўнг эса γ бурчак ҳисоблаб топилади: γ = 90° - β = 90° - 28°15' = 61°45'. асосий эгри марказий бурчаги φ0 бурчаги …
