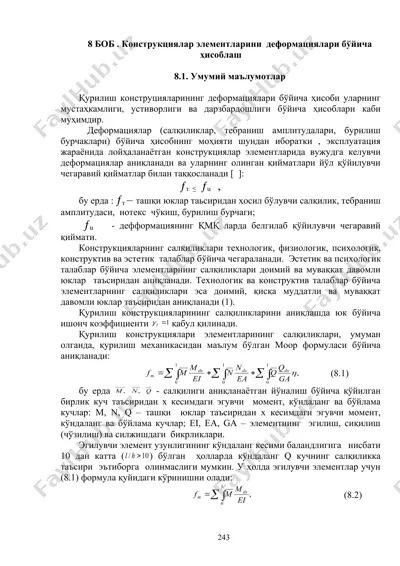

8 bob 8 bob . konstruktsiyalar elementlarini deformatsiyalari bo'yicha hisoblash 8.1. umumiy ma'lumotlar qurilish konstrutsiyalarining deformatsiyalari bo'yicha hisobi ularning mustahkamligi, ustivorligi va darzbardoshligi bo'yicha hisoblari kabi muhimdir. deformatsiyalar (salqiliklar, tebranish amplitudalari, burilish burchaklari) bo'yicha hisobning mohiyati shundan iboratki , ekspluatatsiya jarayonida loyhalanayotgan konstruktsiyalar elementlarida vujudga keluvchi deformatsiyalar aniqlanadi va ularning olingan qiymatlari yo'l qo'yiluvchi chegaraviy qiymatlar bilan taqqoslanadi [ ]: ƒt ≤ ƒu , bu erda : ƒt – tashqi yuklar tasiridan hosil bo'luvchi salqilik, tebranish amplitudasi, noteks cho'kish, burilish burchagi; ƒu - defformatsiyaning qmq larda belgilab qo'yiluvchi chegaraviy qiymati. konstruktsiyalarning salqiliklari texnologik, fiziologik, psixologik, konstruktiv va estetik talablar bo'yicha chegaralanadi. estetik va psixologik talablar bo'yicha elementlarning salqiliklari doimiy va muvaqqat davomli yuklar ta'siridan aniqlanadi. texnologik va konstruktiv talablar bo'yicha elementlarning salqiliklari esa doimiy, qisqa muddatli va muvaqqat davomli yuklar ta'siridan aniqlanadi (1). qurilish konstruktsiyalarining salqiliklarini aniqlashda yuk bo'yicha ishonch koeffitsienti qabul qilinadi. qurilish konstruktsiyalari elementlarining salqiliklari, umuman olganda, qurilish …

2 / 14

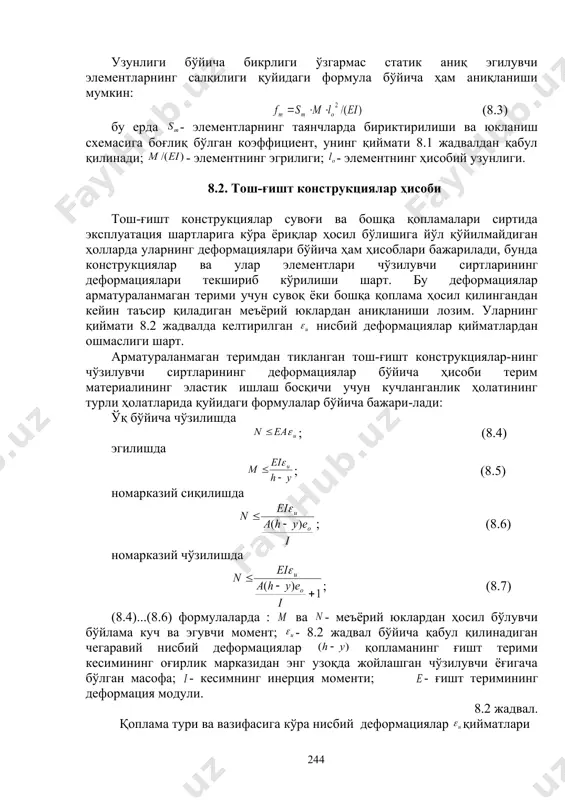

(8.1) formula quyidagi ko'rinishni oladi: (8.2) uzunligi bo'yicha bikrligi o'zgarmas statik aniq egiluvchi elementlarning salqiligi quyidagi formula bo'yicha ham aniqlanishi mumkin: (8.3) bu erda - elementlarning tayanchlarda biriktirilishi va yuklanish sxemasiga bog'liq bo'lgan koeffitsient, uning qiymati 8.1 jadvaldan qabul qilinadi; - elementning egriligi; - elementning hisobiy uzunligi. 8.2. tosh-g'isht konstruktsiyalar hisobi tosh-g'isht konstruktsiyalar suvog'i va boshqa qoplamalari sirtida ekspluatatsiya shartlariga ko'ra yoriqlar hosil bo'lishiga yo'l qo'yilmaydigan hollarda ularning deformatsiyalari bo'yicha ham hisoblari bajariladi, bunda konstruktsiyalar va ular elementlari cho'ziluvchi sirtlarining deformatsiyalari tekshirib ko'rilishi shart. bu deformatsiyalar armaturalanmagan terimi uchun suvoq yoki boshqa qoplama hosil qilingandan keyin ta'sir qiladigan me'yoriy yuklardan aniqlanishi lozim. ularning qiymati 8.2 jadvalda keltirilgan nisbiy deformatsiyalar qiymatlardan oshmasligi shart. armaturalanmagan terimdan tiklangan tosh-g'isht konstruktsiyalar-ning cho'ziluvchi sirtlarining deformatsiyalar bo'yicha hisobi terim materialining elastik ishlash bosqichi uchun kuchlanganlik holatining turli holatlarida quyidagi formulalar bo'yicha bajari-ladi: o'q bo'yicha cho'zilishda ; (8.4) egilishda ; (8.5) nomarkaziy siqilishda ; (8.6) nomarkaziy cho'zilishda …

3 / 14

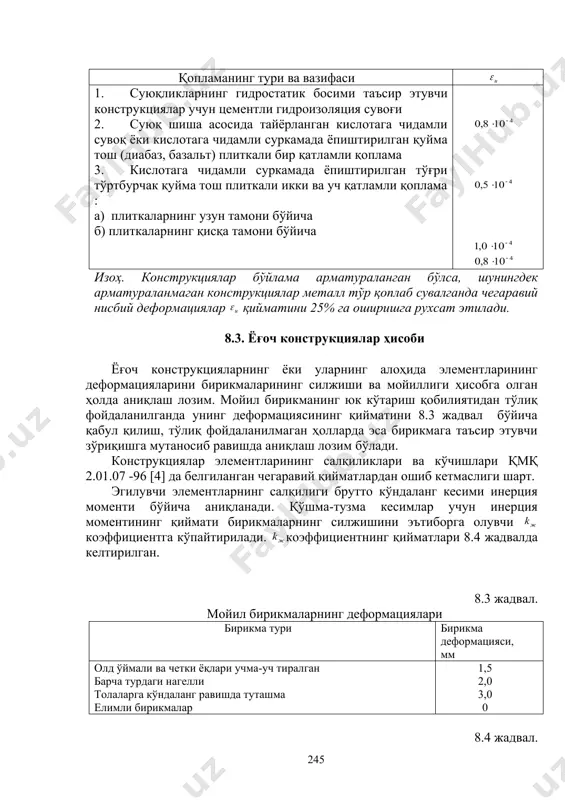

da tayyorlangan kislotaga chidamli suvoq yoki kislotaga chidamli surkamada yopishtirilgan quyma tosh (diabaz, bazalt) plitkali bir qatlamli qoplama 3. kislotaga chidamli surkamada yopishtirilgan to'g'ri to'rtburchak quyma tosh plitkali ikki va uch qatlamli qoplama : a) plitkalarning uzun tamoni bo'yicha b) plitkalarning qisqa tamoni bo'yicha izoh. konstruktsiyalar bo'ylama armaturalangan bo'lsa, shuningdek armaturalanmagan konstruktsiyalar metall to'r qoplab suvalganda chegaraviy nisbiy deformatsiyalar qiymatini 25% ga oshirishga ruxsat etiladi. 8.3. yog'och konstruktsiyalar hisobi yog'och konstruktsiyalarning yoki ularning alohida elementlarining deformatsiyalarini birikmalarining siljishi va moyilligi hisobga olgan holda aniqlash lozim. moyil birikmaning yuk ko'tarish qobiliyatidan to'liq foydalanilganda uning deformatsiyasining qiymatini 8.3 jadval bo'yicha qabul qilish, to'liq foydalanilmagan hollarda esa birikmaga ta'sir etuvchi zo'riqishga mutanosib ravishda aniqlash lozim bo'ladi. konstruktsiyalar elementlarining salqiliklari va ko'chishlari qmq 2.01.07 -96 [4] da belgilangan chegaraviy qiymatlardan oshib ketmasligi shart. egiluvchi elementlarning salqiligi brutto ko'ndalang kesimi inertsiya momenti bo'yicha aniqlanadi. qo'shma-tuzma kesimlar uchun inertsiya momentining qiymati birikmalarning siljishini e'tiborga oluvchi koeffitsientga …

4 / 14

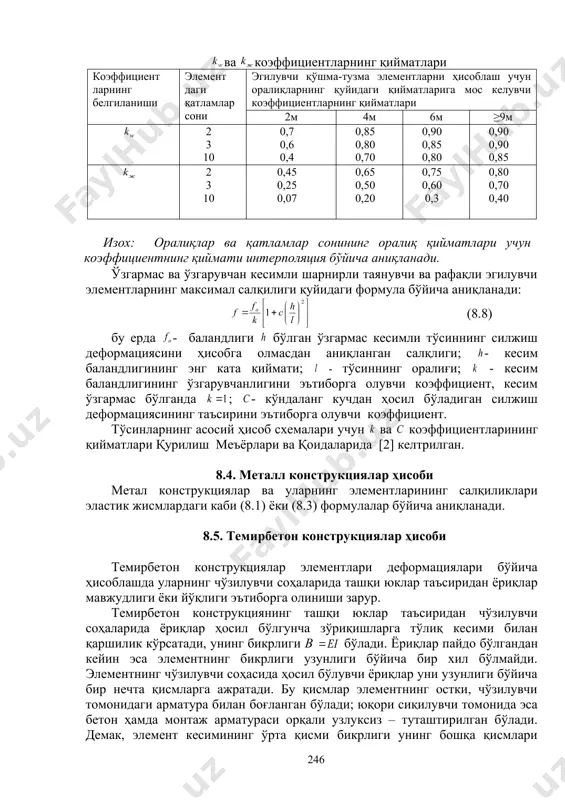

25 0,07 0,65 0,50 0,20 0,75 0,60 0,3 0,80 0,70 0,40 izox: oraliqlar va qatlamlar sonining oraliq qiymatlari uchun koeffitsientning qiymati interpolyatsiya bo'yicha aniqlanadi. o'zgarmas va o'zgaruvchan kesimli sharnirli tayanuvchi va rafaqli egiluvchi elementlarning maksimal salqiligi quyidagi formula bo'yicha aniqlanadi: (8.8) bu erda - balandligi bo'lgan o'zgarmas kesimli to'sinning siljish deformatsiyasini hisobga olmasdan aniqlangan salqligi; - kesim balandligining eng kata qiymati; - to'sinning oralig'i; - kesim balandligining o'zgaruvchanligini e'tiborga oluvchi koeffitsient, kesim o'zgarmas bo'lganda ; - ko'ndalang kuchdan hosil bo'ladigan siljish deformatsiyasining ta'sirini e'tiborga oluvchi koeffitsient. to'sinlarning asosiy hisob sxemalari uchun va koeffitsientlarining qiymatlari qurilish me'yorlari va qoidalarida [2] keltrilgan. 8.4. metall konstruktsiyalar hisobi metal konstruktsiyalar va ularning elementlarining salqiliklari elastik jismlardagi kabi (8.1) yoki (8.3) formulalar bo'yicha aniqlanadi. 8.5. temirbeton konstruktsiyalar hisobi temirbeton konstruktsiyalar elementlari deformatsiyalari bo'yicha hisoblashda ularning cho'ziluvchi sohalarida tashqi yuklar ta'siridan yoriqlar mavjudligi yoki yo'qligi e'tiborga olinishi zarur. temirbeton konstruktsiyaning tashqi yuklar ta'siridan cho'ziluvchi sohalarida yoriqlar …

5 / 14

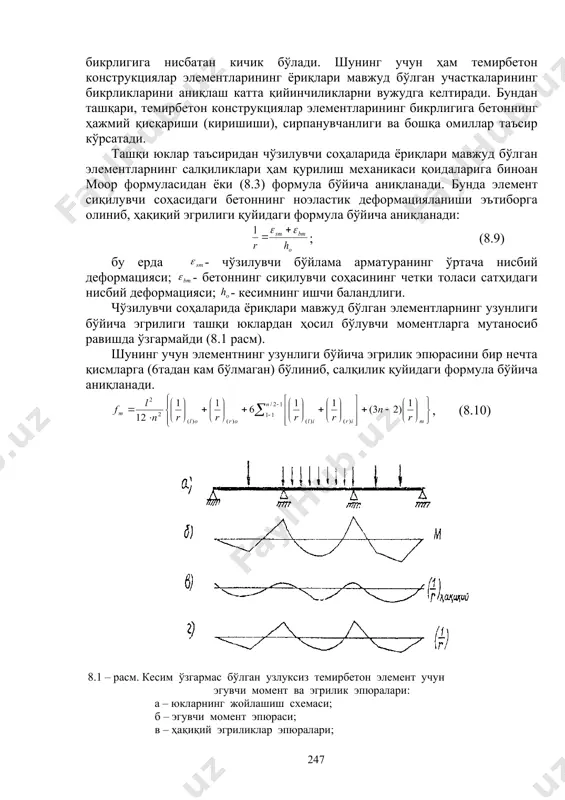

lementlarining yoriqlari mavjud bo'lgan uchastkalarining bikrliklarini aniqlash katta qiyinchiliklarni vujudga keltiradi. bundan tashqari, temirbeton konstruktsiyalar elementlarining bikrligiga betonning hajmiy qisqarishi (kirishishi), sirpanuvchanligi va boshqa omillar ta'sir ko'rsatadi. tashqi yuklar ta'siridan cho'ziluvchi sohalarida yoriqlari mavjud bo'lgan elementlarning salqiliklari ham qurilish mexanikasi qoidalariga binoan moor formulasidan yoki (8.3) formula bo'yicha aniqlanadi. bunda element siqiluvchi sohasidagi betonning noelastik deformatsiyalanishi e'tiborga olinib, haqiqiy egriligi quyidagi formula bo'yicha aniqlanadi: ; (8.9) bu erda - cho'ziluvchi bo'ylama armaturaning o'rtacha nisbiy deformatsiyasi; - betonning siqiluvchi sohasining chetki tolasi sathidagi nisbiy deformatsiyasi; - kesimning ishchi balandligi. cho'ziluvchi sohalarida yoriqlari mavjud bo'lgan elementlarning uzunligi bo'yicha egriligi tashqi yuklardan hosil bo'luvchi momentlarga mutanosib ravishda o'zgarmaydi (8.1 rasm). shuning uchun elementning uzunligi bo'yicha egrilik epyurasini bir nechta qismlarga (6tadan kam bo'lmagan) bo'linib, salqilik quyidagi formula bo'yicha aniqlanadi. , (8.10) 8.1 – rasm. kesim o'zgarmas bo'lgan uzluksiz temirbeton element uchun eguvchi moment va egrilik epyuralari: a – yuklarning joylashish sxemasi; b – …
