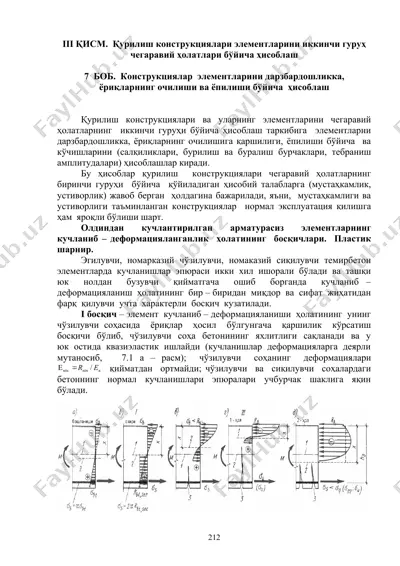

6 bob iii qism. qurilish konstruktsiyalari elementlarini ikkinchi guruh chegaraviy holatlari bo'yicha hisoblash 7 bob. konstruktsiyalar elementlarini darzbardoshlikka, yoriqlarning ochilishi va yopilishi bo'yicha hisoblash qurilish konstruktsiyalari va ularning elementlarini chegaraviy holatlarning ikkinchi guruhi bo'yicha hisoblash tarkibiga elementlarni darzbardoshlikka, yoriqlarning ochilishiga qarshiligi, yopilishi bo'yicha va ko'chishlarini (salqiliklari, burilish va buralish burchaklari, tebranish amplitudalari) hisoblashlar kiradi. bu hisoblar qurilish konstruktsiyalari chegaraviy holatlarning birinchi guruhi bo'yicha qo'yiladigan hisobiy talablarga (mustahkamlik, ustivorlik) javob bergan holdagina bajariladi, ya'ni, mustahkamligi va ustivorligi ta'minlangan konstruktsiyalar normal ekspluatatsiya qilishga ham yaroqli bo'lishi shart. oldindan kuchlantirilgan armaturasiz elementlarning kuchlanib – deformatsiyalanganlik holatining bosqichlari. plastik sharnir. egiluvchi, nomarkaziy cho'ziluvchi, nomakaziy siqiluvchi temirbeton elementlarda kuchlanishlar epyurasi ikki xil ishorali bo'ladi va tashqi yuk noldan buzuvchi qiymatgacha oshib borganda kuchlanib – deformatsiyalanish holatining bir – biridan miqdor va sifat jihatidan farq qiluvchi uchta xarakterli bosqich kuzatiladi. i bosqich – element kuchlanib – deformatsiyalanishi holatining uning cho'ziluvchi sohasida yoriqlar hosil bo'lgungacha qarshilik ko'rsatish …

2 / 30

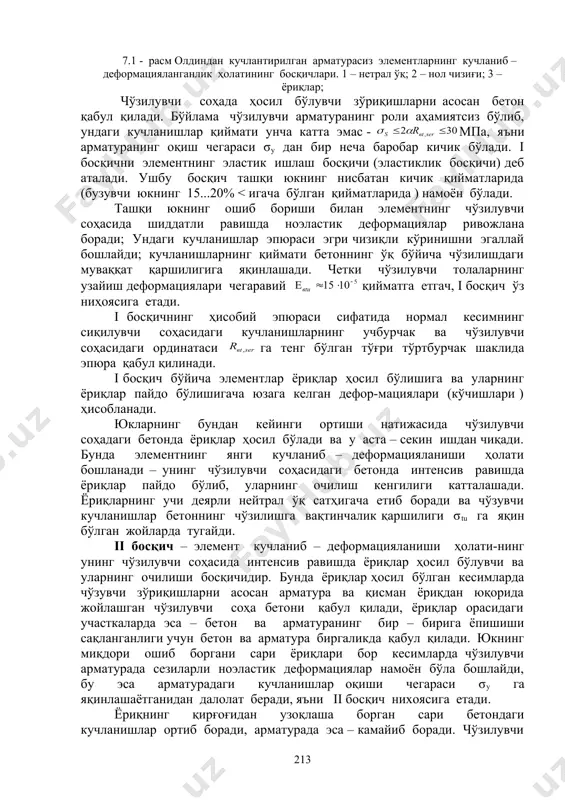

hlarni asosan beton qabul qiladi. bo'ylama cho'ziluvchi armaturaning roli ahamiyatsiz bo'lib, undagi kuchlanishlar qiymati uncha katta emas - mpa, ya'ni armaturaning oqish chegarasi σu dan bir necha barobar kichik bo'ladi. i bosqichni elementning elastik ishlash bosqichi (elastiklik bosqichi) deb ataladi. ushbu bosqich tashqi yukning nisbatan kichik qiymatlarida (buzuvchi yukning 15...20% < igacha bo'lgan qiymatlarida ) namoyon bo'ladi. tashqi yukning oshib borishi bilan elementning cho'ziluvchi sohasida shiddatli ravishda noelastik deformatsiyalar rivojlana boradi; undagi kuchlanishlar epyurasi egri chiziqli ko'rinishni egallay boshlaydi; kuchlanishlarning qiymati betonning o'q bo'yicha cho'zilishdagi muvaqqat qarshiligiga yaqinlashadi. chetki cho'ziluvchi tolalarning uzayish deformatsiyalari chegaraviy qiymatga etgach, i bosqich o'z nihoyasiga etadi. i bosqichning hisobiy epyurasi sifatida normal kesimning siqiluvchi sohasidagi kuchlanishlarning uchburchak va cho'ziluvchi sohasidagi ordinatasi ga teng bo'lgan to'g'ri to'rtburchak shaklida epyura qabul qilinadi. i bosqich bo'yicha elementlar yoriqlar hosil bo'lishiga va ularning yoriqlar paydo bo'lishigacha yuzaga kelgan defor-matsiyalari (ko'chishlari ) hisoblanadi. yuklarning bundan keyingi ortishi natijasida cho'ziluvchi sohadagi …

3 / 30

sman yoriqdan yuqorida joylashgan cho'ziluvchi soha betoni qabul qiladi, yoriqlar orasidagi uchastkalarda esa – beton va armaturaning bir – biriga yopishishi saqlanganligi uchun beton va armatura birgalikda qabul qiladi. yukning miqdori oshib borgani sari yoriqlari bor kesimlarda cho'ziluvchi armaturada sezilarli noelastik deformatsiyalar namoyon bo'la boshlaydi, bu esa armaturadagi kuchlanishlar oqishi chegarasi σy ga yaqinlashayotganidan dalolat beradi, ya'ni ii bosqich nixoyasiga etadi. yoriqning qirg'og'idan uzoqlasha borgan sari betondagi kuchlanishlar ortib boradi, armaturada esa – kamayib boradi. cho'ziluvchi sohadagi beton armaturaning deformatsiyalarini kamaytirib uning ishiga ta'sir ko'rsatsada, katta rol o'ynamaydi. siqiluvchi soha betonidagi normal kuchlanishlar epyurasi yuk ortib borgani sari betonda noelastik deformatsiyalar rivojlanishi hisobiga sekin – asta egri chiziqli ko'rinish egallay boradi. maksimal kuchlanish qiymati asta – sekin kesim chetidan uning ichkarisiga siljib boradi, neytral o'q yuqoriga ko'tarila boradi. ii bosqich birmuncha muddat davom etadi va ekspluatatsiya yuklari diapozonida (buzuvchi yuklarning i miqdorida) xarakterlidir, chunki ko'plab elementlarda ekspluatatsiya jarayonida yoriqlar hosil …

4 / 30

kamlikdagi betonlardan tayyorlangan element-larning buzilishi paytida ularning siqiluvchi sohasidagi kuchlanishlar epyurasining shakli uchburchak shaklidagi epyuradan katta farq qilmaydi. temirbeton elementlar buzilishining ikkita xarakterli holi kuzatiladi. 1 – hol – normal armaturalangan elementning cho'ziluvchi armaturasida plastik deformatsiyalarning asta – sekin rivoj-lanishi oqibatida salqilik tez ortib boradi va yoriqlarning element kesimi balandligi bo'yicha rivojlanishi va yoriqlar ustidagi siqiluvchi soha betonida noelastik deformatsiyalarning ortishi natijasida beton siqiluvchi sohasining balandligi intensiv ravishda qisqarib boradi. elementning cho'ziluvchi armaturasida oquvchanlik, siqiluvchi betonda plastik defor-matsiyalar rivojlanuvchi uchastkasi (kesimi) deyarli doimiy chegaraviy moment qiymatida deformatsiyalanib, qiyshayadi. shu sababli elementlarning bunday uchastkalari plastik sharnir deb ataladi. elementning buzilishidagi kuchlanishlar qiymatlarini aniqlashtirish natijasida, tashqi kuchlar va ichki zo'riqishlarning statik muvozanati asosida, egiluvchi, nomarkaziy cho'ziluvchi va nomarkaziy siqiluvchi elementlarning mustahkamligini hisoblash formulalariga ega bo'linadi. elementning buzilish jarayoni asta – sekin yuz berishi, bunda betonning siqilishdagi diagrammasi (“σ – ε ”) dagi pasayuvchi tarmoq hisobiga eng chetki siqiluvchi toladagi kuchlanishlarning pasayishi ham …

5 / 30

mlar bilan armaturalangan elementlarning mo'rt buzilishi ham 1 – hol buzilishlarga kiradi. bunda yuqori mustahkam simlarning cho'zilishdagi nisbiy uzayishi kichikligi ( ) sababli, element kesimining siqiluvchi sohasi betonining maydalanib buzilishi bilan bir vaqtda sim armaturaning uzilishi ham ro'y beradi. shu sababli elementlarni armaturalashda cho'zilishdagi nisbiy uzayishi 4% dan kam bo'lgan po'latlardan tayyorlangan armaturalarni qo'llash umuman tavsiya etilmaydi. 2 – hol – cho'ziluvchi armaturaning miqdori keragidan ortiq bo'lgan elementlarning buzilishida kuzatiladi. bunday elementlarning buzilishi har doim to'satdan, mo'rt ravishda siqiluvchi sohadagi betonning yuk ko'tarish qobilyatining to'lig'icha nihoyasiga etishi natijasida yuz beradi, bunda cho'ziluvchi armaturaning yuk ko'tarish qobilyatidan to'liq foydalanilmay qolinadi. bunday elementning yuk ko'tarish qobilyati bo'ylama armaturaning ko'ndalang kesim yuzasiga deyarli bog'liq bo'lmay qoladi va betonning mustahkamligi, kesimining geometrik shakli va o'lchamlarining funktsiyasi bo'ladi. armaturaning yuk ko'tarish qobilyatidan to'liq foydalaniluvchi elementlar normal armaturalangan elementlar hisoblanadi. 2 – hol bo'yicha buziluvchi elementlar ortiqcha armaturalangan elementlar deb ataladi, chunki ularda armaturaning yuk ko'tarish …
