1 / 25

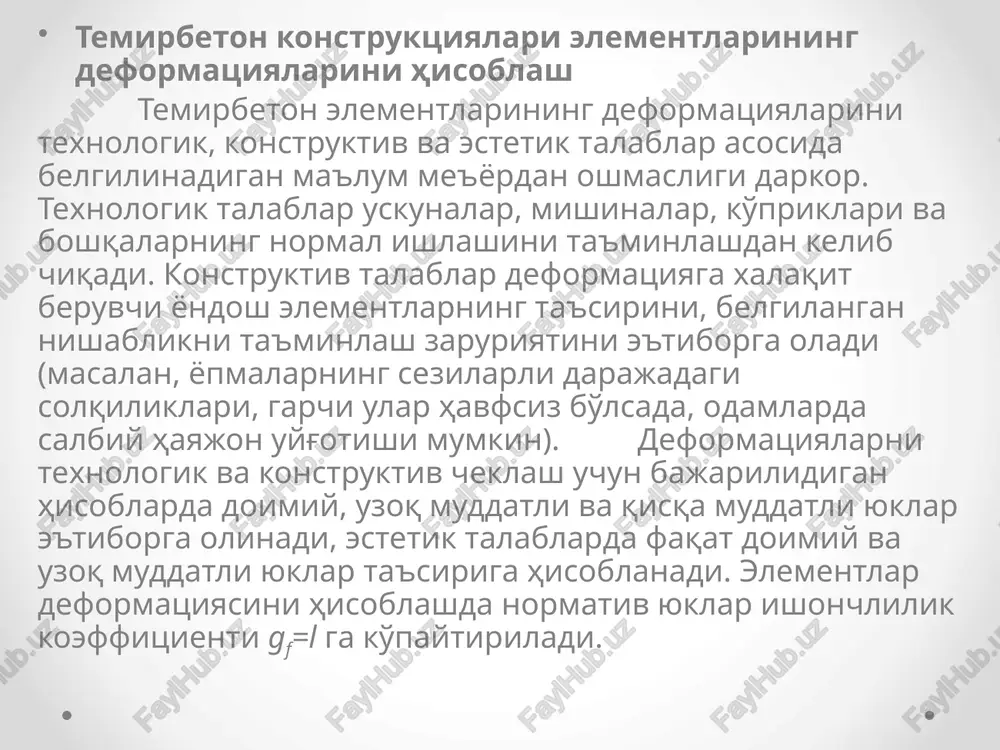

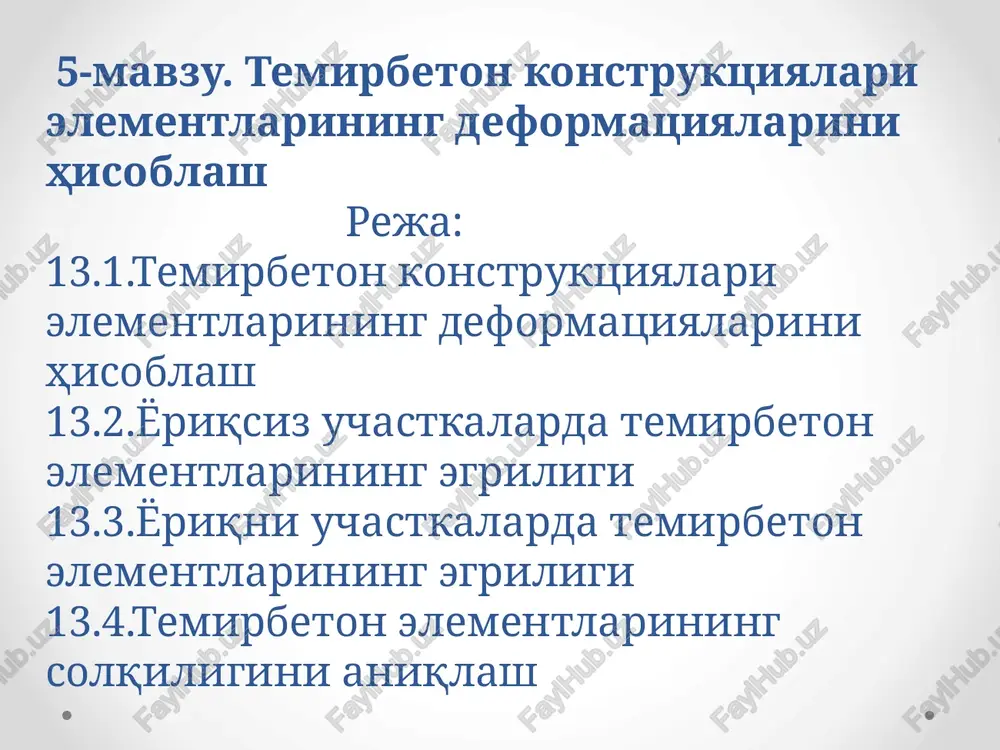

5-mavzu. temirbeton konstruktsiyalari elementlarining deformatsiyalarini hisoblash reja: 13.1.temirbeton konstruktsiyalari elementlarining deformatsiyalarini hisoblash 13.2.yoriqsiz uchastkalarda temirbeton elementlarining egriligi 13.3.yoriqni uchastkalarda temirbeton elementlarining egriligi 13.4.temirbeton elementlarining solqiligini aniqlash 5-mavzu. temirbeton konstruktsiyalari elementlarining deformatsiyalarini hisoblash reja: 13.1.temirbeton konstruktsiyalari elementlarining deformatsiyalarini hisoblash 13.2.yoriqsiz uchastkalarda temirbeton elementlarining egriligi 13.3.yoriqni uchastkalarda temirbeton elementlarining egriligi 13.4.temirbeton elementlarining solqiligini aniqlash temirbeton konstruktsiyalari elementlarining deformatsiyalarini hisoblash temirbeton elementlarining deformatsiyalarini texnologik, konstruktiv va estetik talablar asosida belgilinadigan ma'lum me'yordan oshmasligi darkor. texnologik talablar uskunalar, mishinalar, ko'priklari va boshqalarning normal ishlashini ta'minlashdan kelib chiqadi. konstruktiv talablar deformatsiyaga xalaqit beruvchi yondosh elementlarning ta'sirini, belgilangan nishablikni ta'minlash zaruriyatini e'tiborga oladi (masalan, yopmalarning sezilarli darajadagi solqiliklari, garchi ular havfsiz bo'lsada, odamlarda salbiy hayajon uyg'otishi mumkin). deformatsiyalarni texnologik va konstruktiv cheklash uchun bajarilidigan hisoblarda doimiy, uzoq muddatli va qisqa muddatli yuklar e'tiborga olinadi, estetik talablarda faqat doimiy va uzoq muddatli yuklar ta'siriga hisoblanadi. elementlar deformatsiyasini hisoblashda normativ yuklar ishonchlilik koeffitsienti gf=l ga ko'paytiriladi. elementlar deformatsiyasini …

2 / 25

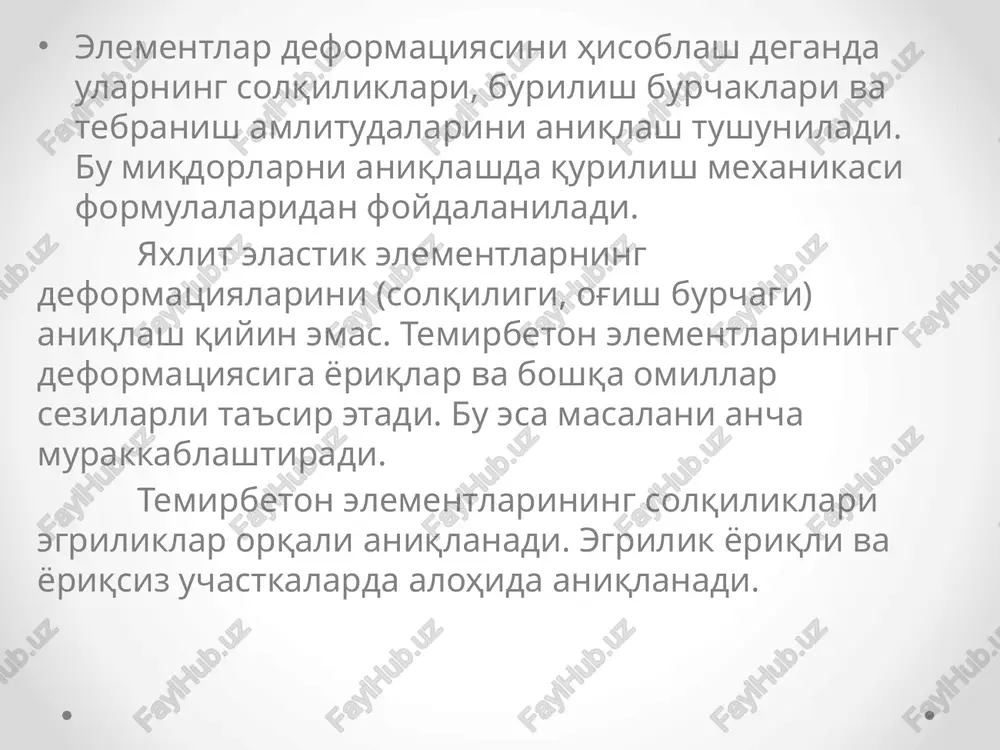

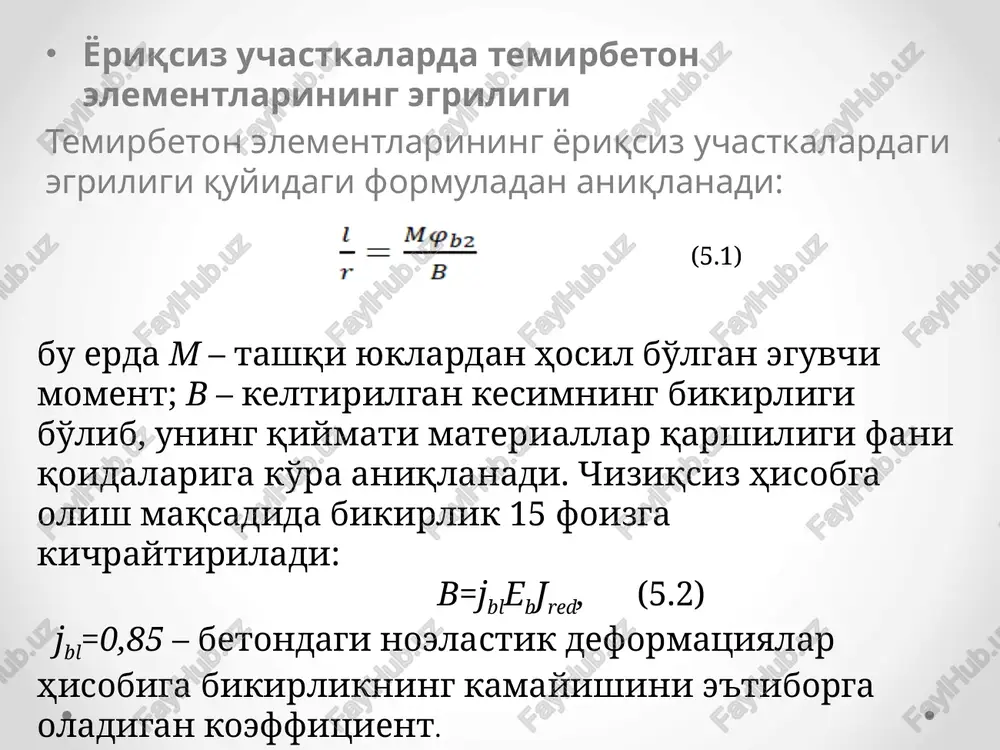

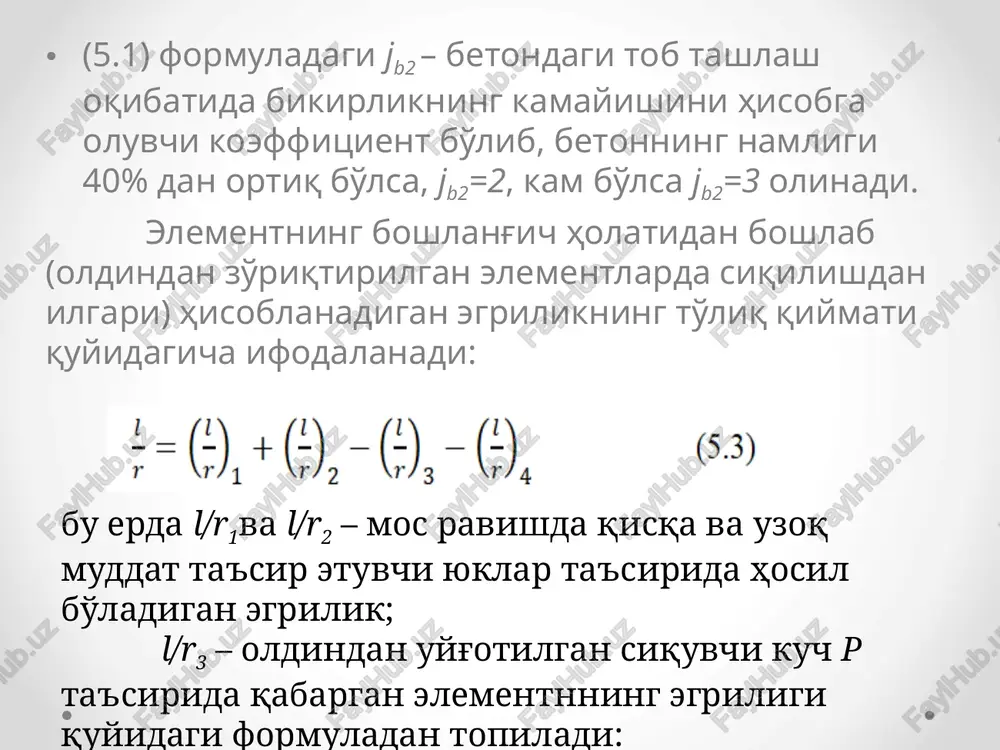

deformatsiyasiga yoriqlar va boshqa omillar sezilarli ta'sir etadi. bu esa masalani ancha murakkablashtiradi. temirbeton elementlarining solqiliklari egriliklar orqali aniqlanadi. egrilik yoriqli va yoriqsiz uchastkalarda alohida aniqlanadi. yoriqsiz uchastkalarda temirbeton elementlarining egriligi temirbeton elementlarining yoriqsiz uchastkalardagi egriligi quyidagi formuladan aniqlanadi: bu erda m – tashqi yuklardan hosil bo'lgan eguvchi moment; v – keltirilgan kesimning bikirligi bo'lib, uning qiymati materiallar qarshiligi fani qoidalariga ko'ra aniqlanadi. chiziqsiz hisobga olish maqsadida bikirlik 15 foizga kichraytiriladi: b=jblebjred, (5.2) jbl=0,85 – betondagi noelastik deformatsiyalar hisobiga bikirlikning kamayishini e'tiborga oladigan koeffitsient. (5.1) (5.1) formuladagi jb2 – betondagi tob tashlash oqibatida bikirlikning kamayishini hisobga oluvchi koeffitsient bo'lib, betonning namligi 40% dan ortiq bo'lsa, jb2=2, kam bo'lsa jb2=3 olinadi. elementning boshlang'ich holatidan boshlab (oldindan zo'riqtirilgan elementlarda siqilishdan ilgari) hisoblanadigan egrilikning to'liq qiymati quyidagicha ifodalanadi: bu erda l/r1va l/r2 – mos ravishda qisqa va uzoq muddat ta'sir etuvchi yuklar ta'sirida hosil bo'ladigan egrilik; l/r3 – oldindan uyg'otilgan siquvchi kuch r …

3 / 25

riqlari bo'lgan elementlar deformatsiyasini hisoblash nazariyasi v.i.murashev tomonidan asoslangan. bu nazariyaga ko'ra hisoblash jarayonida temirbetonning real fizik xossalari inobatga olinadi, jumladan, cho'zilish zonasida yoriqlar oraligidagi betonning ishi, betonning siqilish zonasidagi noelastik deformatsiyalari va boshqalar hisobga qatnashadi. hisoblashning bu usuli keyingi yillarda yanada takomillashdi va oldindan zo'riqtirilgan, nomarkaziy siqiluvchi va cho'ziluvchi elementlar hisobiga keng tatbiq etila boshladi. sof egilish zonasidagi temirbeton elementining egriligini ko'rib chiqamiz (5.1-rasm). yoriqlar egiluvchan elementlarning cho'zilish zonasida uzunligi lcrc bo'lgan alohida uchastkalarga ajratadi. bunda eng katta kuchlanish (deformatsiya) cho'zilish zonasidagi beton ishdan chiqqan yoriqli kesimda vujudga keladi. yoriqlardan uzoqlashgan sari kuchlanish (deformatsiya) kamaya boradi. 5.1-rasm. egiluvchi elementning yoriqlari orasidagi deformatsiyalar tarxi: a - egilishdagi deformatsiya holati; b – deformatsiya epyurasi. o'q egriligi bilan armatura va betonning o'rtacha deformatsiyasi orasida quyidagi bog'lanish mavjud: barcha xadlarni lcrc ga qisqartiramiz: bu ifoda element o'rtacha egriligining asosiy tenglamasi hisoblanadi. bu erda: r – egrilik radiusi esm– siqiluvchi betoning o'rtacha deformatsiyasi; esm– …

4 / 25

bo'lsak, u beton siqilish zonasidagi eng chetki tolaning elastik deformatsiyasining to'liq deformatsiyaga bo'lgan nisbatini ifodalaydi. to'liq deformatsiya elastik va noelastik (tob tashlash, kirishish, plastik) deformatsiyalardan tashkil topib, ta'sir etayotgan yukning davomiyligiga bog'liq bo'ladi. yukning ta'sir etish muddati qisqa bo'lsa, normalarda v=0,45 olinadi. agar yuk uzoq muddat ta'sir etsa, u holda v ning qiymati qurilish xududining iqlim sharoitiga qarab belgilanadi: masalan, xavoning o'rtacha nisbiy namligi 40-75% bo'lsa, v=0,15 namlik 40% dan kam bo'lsa (markaziy osiyo uchun), v=0,10 dab olinadi [10]. cho'zilish zonasida yoriqlarga ega bo'lgan elementning to'liq egriligi quyidagi formula yordamida aniqlanadi: bu erda l/rl – to'liq yukning uzoq muddatli ta'siridan hosil bo'lgan egrilik l/r2– yukning uzoq muddat ta'sir etuvchi qismidan hosil bo'lgan boshlang'ich (qisqa muddatli) egrilik: l/r3– yukning uzoq muddat ta'sir etuvchi qismidan hosil bo'lgan to'liq egrilik. mazkur egriliklar (13.10) formuladan aniqlanadi. (13.1–rasm). bunda l/rlva l/r2ni aniqlashda js va v yukning qisqa muddat, l/r3esa uzoq muddat ta'sir etishiga mos ravishda …

5 / 25

r necha uchastkalarga bo'lib chiqiladi. misol tariqasida uch oraliqli uzluksiz balkani ko'rib o'tamiz. (5.12) formuladan integralni echishda vereshchagin qoidasidan foydalansa bo'ladi. buning uchun egriliklar epyurasini siniq chiziqli epyura xoliga keltirib olinadi. ayrim xususiy hollarda salqilik fm ni soddalashtirilgan formulalar orqali aniqlasa xam bo'ladi: a) o'zgarmas kesimli, erkin tayanuvchi va konsol balkalar uchun bu erda rm – tayanish shartlari xamda yuklanish tarxiga bog'liq bo'lgan koeffitsient bo'lib, qiymati jadvaldan olinadi. (l/r)x– eng katta momentga ega bo'lgan kesimning egriligi; b) o'zgarmas kesimli, mustahkam biriktirilgan tanyanchli birikmalar uchun uzunlikning qalinlikka nisbati <10 bo'lganda elementning deformatsiyasiga ko'ndalang kuchlar sezilarli ta'sir etadi. ko'ndalang kuch ta'sirida vujudga keladigan solqilik quyidagi formuladan aniqlanadi: bo'lganda elementning deformatsiyasiga ko'ndalang kuchlar sezilarli ta'sir etadi. ko'ndalang kuch ta'sirida vujudga keladigan solqilik quyidagi formuladan aniqlanadi: bu erda qx – x kesimida birlik kuchdan hosil bo'lgan ko'ndalang kuch; gx– siljish deformatsiyasi bo'lib, formuladan topiladi. bu erda qx– balkaning x kesimida tashqi kuchdan hosil bo'lgan …
