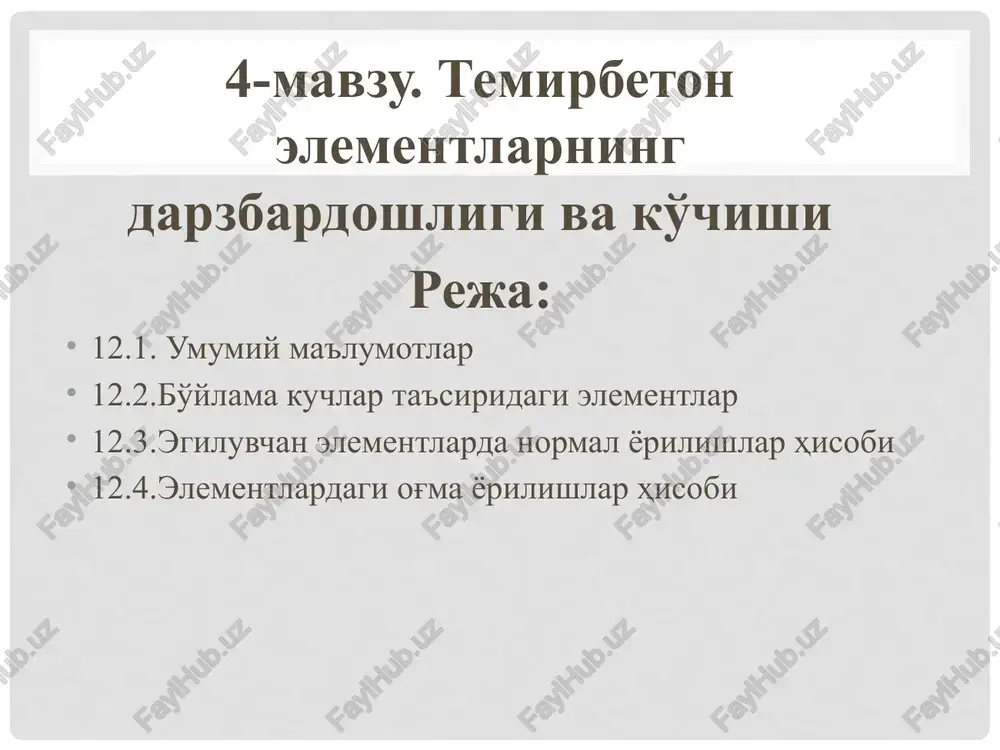

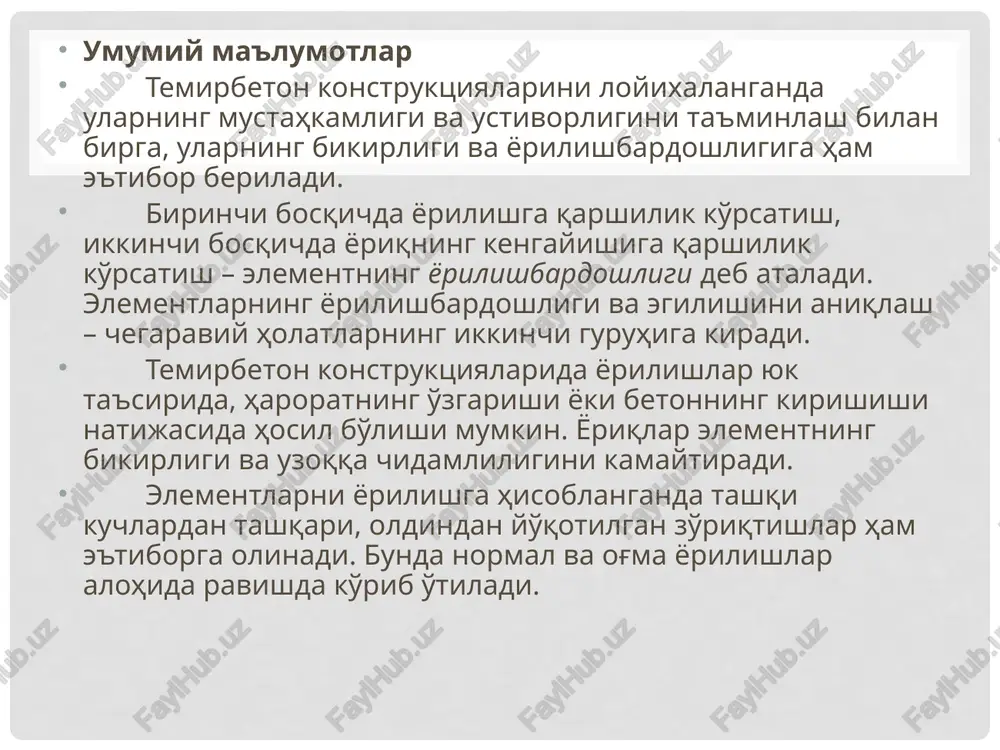

prezentatsiya powerpoint 4-mavzu. temirbeton elementlarning darzbardoshligi va ko'chishi reja: 12.1. umumiy ma'lumotlar 12.2.bo'ylama kuchlar ta'siridagi elementlar 12.3.egiluvchan elementlarda normal yorilishlar hisobi 12.4.elementlardagi og'ma yorilishlar hisobi umumiy ma'lumotlar temirbeton konstruktsiyalarini loyixalanganda ularning mustahkamligi va ustivorligini ta'minlash bilan birga, ularning bikirligi va yorilishbardoshligiga ham e'tibor beriladi. birinchi bosqichda yorilishga qarshilik ko'rsatish, ikkinchi bosqichda yoriqning kengayishiga qarshilik ko'rsatish – elementning yorilishbardoshligi deb ataladi. elementlarning yorilishbardoshligi va egilishini aniqlash – chegaraviy holatlarning ikkinchi guruhiga kiradi. temirbeton konstruktsiyalarida yorilishlar yuk ta'sirida, haroratning o'zgarishi yoki betonning kirishishi natijasida hosil bo'lishi mumkin. yoriqlar elementning bikirligi va uzoqqa chidamliligini kamaytiradi. elementlarni yorilishga hisoblanganda tashqi kuchlardan tashqari, oldindan yo'qotilgan zo'riqtishlar ham e'tiborga olinadi. bunda normal va og'ma yorilishlar alohida ravishda ko'rib o'tiladi. bo'ylama kuchlar ta'siridagi elementlar tashqi cho'zuvchi kuchlar elementda o'q bo'ylab cho'zilish, oldindan uyg'otilgan kuchlanishlar esa o'q bo'ylab siqilish vujudga keltiradi. fermaning ostki tasmasi, arka tortqichlari, quvur yoki rezervuarlarning devorlari va boshqalar bunga misol bo'la oladi. ana shunday …

2 / 12

+2rbt,seras (12.2) kelibchiqadi. agar element oldindan uyg'otilgan bo'ylama kuch bilan siqilsa, u holda tashqi kuchlarning bir qismi ana shu siquvchi kuchni so'ndirishga sarf bo'ladi, ya'ni ncrc=rbt,ser(a+2as)+p (12.3) egiluvchan elementlarda normal yorilishlar hisobi agar tashqi kuchlar momenti m yorilish paydo bo'lishidan biroz ilgari elementda hosil bo'ladigan ichkikuchlar momenti mcrc dan kichik bo'lsa, uholda beton yorilmaydi, ya'ni mmcrc. (12.4) bu formulani yorilish bardoshlik sharti deb atasa ham bo'ladi. 12.1-rasm.elementlarning yorilish bardoshliligini hisoblashda normal kesimda kuchlarning joylashishi: a-egiluvchi element; b-nomarkaziy siqilish; v-nomarkaziy cho'zilish yorilish hosil qiluvchi moment mcrc ni aniqlaydigan bir necha usul bor. qurilish normalari [10] mcrc ni yadro momentlari usulida aniqlashini tavsiya etadi (12.1-rasm): mcrc=rbt,serwpemgr (12.5) bu erda wpe- elastik-plastik qarshilik momenti; mgr – chetki yadro nuqtasidan o'tuvchi o'qqa nisbatan siquvchi zo'riqish r dan olingan moment, ya'ni yadro momenti mgr=r(eo +r); r=  (12.6) r – kesim yadrosining eng chetki nuqtasi; , =1,6-b/rbt,ser eo – siquvchi zo'riqish elkasi; rbt,serwpl – elementning …

3 / 12

ntni tashish va montaj qilish jarayonida, tashqi yuklar ta'sirida siqiladigan zonasi, karkas cho'zilish holatiga o'tishi mumkin. bunda yorilish bardoshlik sharti quyidagi ko'rinishga keladi. mcrc=rbt,serwpl-p(eop-r) (12.10) bunday holda tashqi kuch momenti shu bosqichda ta'sir etuvchi yuklarni (masalan, elementning xususiy og'irligidan) olinadi. elementlardagi og'ma yorilishlar hisobi bosh cho'zuvchi kuchlanishlar ta'sir etuvchi zonada elementning qiya qismlari yorilish bardoshligi tekshiriladi. tekshiruv zo'riqishlar bo'yicha emas, kuchlanishlar bo'yicha amalga oshiriladi. bosh siquvchi va bosh cho'zuvchi kuchlanishlar aniqlanadi. agar boshnormal kuchlanishlar quyidagi shartlarni qanotlantirsa, qiya kesimlar yorilish bardoshligi ta'minlangan bo'ladi: a) agarmcb4rb,serbo'lsa; mtrbt,ser. buerdamtboshcho'zuvchi kuchlanishlarmc – bosh siquvchi kuchlanishlar, rbt,ser – chegaraviy holatlar ikkinchi guruhi uchun betonning cho'zilish hisobiy qarshiligi bu erda  - koeffitsient, og'ir beton uchun =0,01, engil beton uchun =0,02, v – og'ir beton klassi, mpa. xva u – betondagi normal kuchlanishlar, xu – betondagi urinma kuchlanish. normal va urinma kuchlanishlarni aniqlashda beton elastik zonada ishlaydi deb faraz etiladi va quyidagi formulalardan aniqlanadi: bu …

4 / 12
