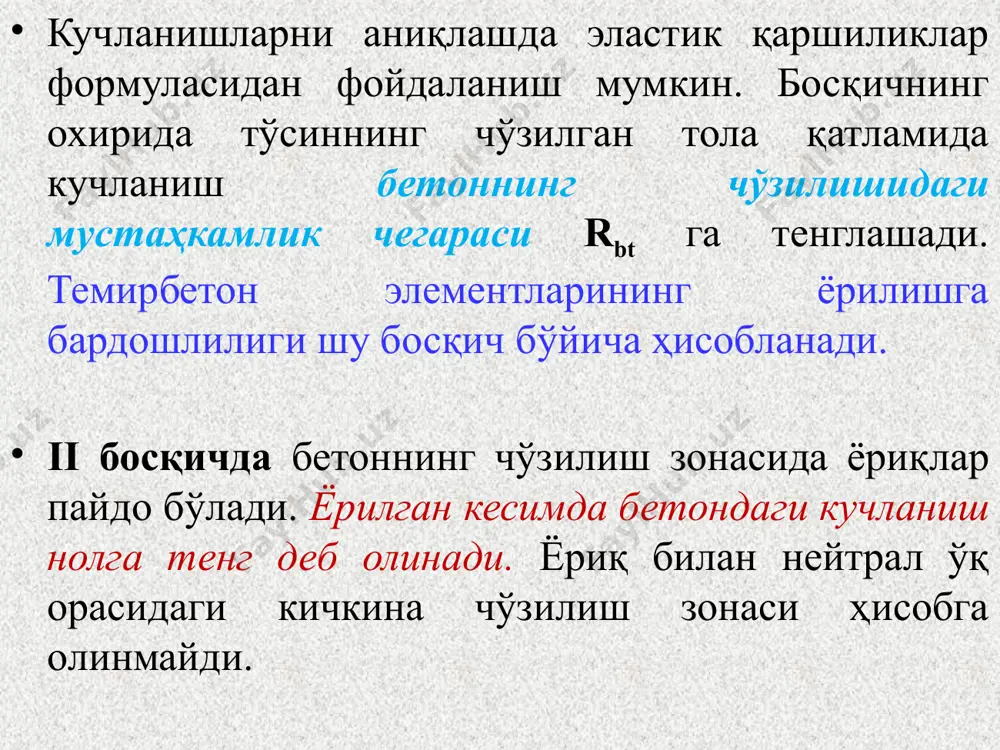

slayd 1 ma'ruza 5. egiladigan elementlarning kuchlanganlik holati. qurilish konstruksiyalarini hisoblash asoslari va usullari. temirbeton konstruksiyalarini chegara holatlar bo‘yicha hisoblash. reja temirbetonning egilishdagi kuchlanish holati bosqichlari oldindan zo'riqtirilgan temirbetonning kuchlanish holati bosqichlari egiladigan elementlar normal kesimidagi kuchlanishlar epyurasi siqilgan zonaning nisbiy balandligining chegaraviy qiymati temirbetonli to'sin emirilishining sxemalari va hisoblash hollari tayanch so'zlar va iboralar: oddiy va oldindan zo'riqtirilgan elementlarning emirlish sxemalari va bosqichlari, yakka va ko'sh armaturali kesimlar, hisoblash hollari, normal va keragidan ortiqcha armaturalangan kesimlar, nisbiy balandlikning chegaraviy qiymati. temirbetonning egilishdagi kuchlanish holati bosqichlari. temirbeton to'sin egilganda, uning kesimlaridagi eguvchi momentning qiymatiga qarab navbati bilan kuchlanish–deformatsiyalanish holatining uch bosqichi ro'y beradi. i bosqichda yuk kam bo'ladi, beton va armaturadagi kuchlanish ham shunga yarasha bo'lib, beton asosan elastik chegarada deformatsiyalanadi. kuchlanishlar epyurasi siqilish va cho'zilish zonalarida deyarli to'g'ri chiziqli bo'ladi (12–rasm,1). yukning ortishi bilan beton va armaturadagi kuchlanish ortadi, betondagi elastiklik va noelastiklik deformatsiyalar rivojlanadi, kuchlanishlar epyurasi biroz egrilashadi, …

2 / 16

esimda betondagi kuchlanish nolga teng deb olinadi. yoriq bilan neytral o'q orasidagi kichkina cho'zilish zonasi hisobga olinmaydi. siqilish zonasida betondagi kuchlanish siqilishdagi mustahkamlik chegarasidan kam bo'lib, cho'ziluvchi armaturadagi kuchlanish avval s ga, bosqich oxirida esa rs ga tenglashadi. bu bosqich konstruktsiyalarni chegaraviy holatlarini ikkinchi guruhi bo'yicha hisoblashda asosiy bosqich sanaladi. iii bosqich elementning sinishi (buzilishi) oldidagi bosqichdir. bunda betonning siqilish zonasidagi kuchlanishlar epyurasi plastik deformatsiyalar evaziga egrilashadi. betonning siqilish zonasidagi kuchlanish rs yoki s ga tenglshadi, cho'zilish zonasidagi yoriqlar kattalashadi, to'sin bikirligi kamayadi, solqilik tez o'sib borib, to'sin sinadi. iii bosqichda to'sinning sinishi cho'ziluvchi armaturaning soni va mexanik xossalariga bog'liq. agar to'sin o'z me'yorida armaturalangan bo'lsa, sinish cho'zilgan armatura tomonidan boshlanadi. bunday emirilish birinchi sxema bo'yicha emirilish deyiladi. armaturadagi kuchlanish oqish chegarasiga etganda, armaturaning plastik deformatsiyasi va to'sinning solqiligi tez o'sib boradi, buning oqibatida betoning siqilish zonasida kuchlanish mustahkamlik chegarasiga etadi va beton emiriladi. shunday qilib, temirbeton elementi sinishdan ilgari, …

3 / 16

iya elementlarni chegaraviy holatlarining i guruhi bo'yicha hisoblashda asosiy bosqich sanaladi. oldindan zo'riqtirilgan temirbetonning kuchlanish holati bosqichlari. oldindan zo'riqtirilgan temirbeton konstruktsiyalarda betonni siqish boshlanganida, tashqi kuchlar ta'sirida emirilishgacha bo'lgan kuchlanishlar holati bir necha xarakterli bosqichlarga bo'linadi. o'q bo'ylab cho'ziladigan elementga markaziy siquvchi va tashqi kuchlar ta'sirini ko'rib o'taylik (12-rasm). beton siqilgandan keyin elementda quyidagi kuchlanish holati tarkib topadi: –yo'qoluvchilarning birlamchi turlari sodir bo'lgach betonda b1, armaturada sp–los1–b1; egiladigan elementlar normal kesimidagi kuchlanishlar epyurasi 12–rasm. egiluvchi elementning kuchlanish va deformatsiyalanish holatining bosqichlari 9 –yo'qotuvlarning hamma turlari sodir bo'lgach, betonda b2, armaturada sp–los–b1 kuchlanish hosil bo'ladi. bu erda 1–indeksi kuchlanishlaridan birlamchi yo'qotuvlar, 2–indeksi esa barcha yo'qotuvlar ayirib tashlanganligini bildiradi. elementning bu holatida oldindan uyg'otilgan kuchlanishlar muqim qaror topgan bo'lib, tashqi kuchlar qo'yilgunga qadar 0 bosqichiga kiritsa bo'ladi. tashqi cho'zuvchi kuchlar ortgan sari betonda oldindan uyg'otilgan siquvchi kuchlanishlar kamayib, armaturadagi cho'zuvchi kuchlanishlar orta boradi. betonda oldindan uyg'otilgan kuchlanishlar so'nganda, armaturadagi kuchlanish sp2=sp–los bo'ladi. …

4 / 16

y qarshilikdan kichikroq bo'ladi. kuchning yanada ortishi elementda iii bosqichni yuzaga keltiradi, bu bosqichda element emiriladi. siqilgan zonaning nisbiy balandligining chegaraviy qiymati. r–nisbiy balandlik  ning chegaraviy qiymatini quyidagi formuladan topish mumkin: r = /[1+(sr/sc,u)(1– /1,1)]. (30) bu erda  beton siqilish zonasini tavsiflaydigan miqdor bo'lib,  =  – rb formuladan topiladi. bundagi –betonning xiliga bog'liq bo'lgan koeffitsient ( = 0,85…0,75);  – betonga bog'liq bo'lmagan koeffitsient ( = 0,008); sr – armaturadagi cho'zilish kuchlanishi, mpa, armaturaning xiliga qarab olinadi; sc,u – siqilish zonasida joylashgan armaturada hosil bo'ladigan chegaraviy kuchlanish; uning qiymati b2 1,0 bo'lsa, 400 mpa va b2 b2 r bo'lsa emirilish ikkinchi sxema bo'yicha sodir bo'ladi. oldindan zo'riqtirilgan konstruktsiyalarda elastiklik ishi uzayadi (i bosqich). agar oddiy elementlarda yoriqlar sindiruvchi momentning 10... 15% da sodir bo'lsa, oldindan zo'riqtirilgan konstruktsiyalarda esa ular sindiruvchi momentning 70...80% da sodir bo'ladi. temirbeton elementlar uchun kesim tanlashda shuni nazarda tutish lozimki, teng kuchli …
