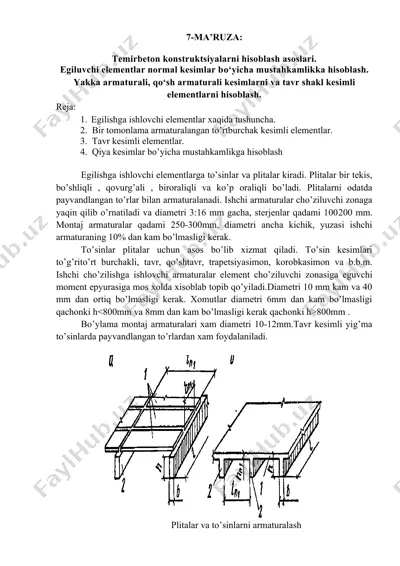

7-ma’ruza: temirbeton konstruktsiyalarni hisoblash asoslari. egiluvchi elementlar normal kesimlar bo‘yicha mustahkamlikka hisoblash. yakka armaturali, qo‘sh armaturali kesimlarni va tavr shakl kesimli elementlarni hisoblash. reja: 1. egilishga ishlovchi elementlar xaqida tushuncha. 2. bir tomonlama armaturalangan to’rtburchak kesimli elementlar. 3. tavr kesimli elementlar. 4. qiya kesimlar bo’yicha mustahkamlikga hisoblash egilishga ishlovchi elementlarga to’sinlar va plitalar kiradi. plitalar bir tekis, bo’shliqli , qovurg’ali , biroraliqli va ko’p oraliqli bo’ladi. plitalarni odatda payvandlangan to’rlar bilan armaturalanadi. ishchi armaturalar cho’ziluvchi zonaga yaqin qilib o’rnatiladi va diametri 3:16 mm gacha, sterjenlar qadami 100200 mm. montaj armaturalar qadami 250-300mm, diametri ancha kichik, yuzasi ishchi armaturaning 10% dan kam bo’lmasligi kerak. to’sinlar plitalar uchun asos bo’lib xizmat qiladi. to’sin kesimlari to’g’rito’rt burchakli, tavr, qo’shtavr, trapetsiyasimon, korobkasimon va b.b.m. ishchi cho’zilishga ishlovchi armaturalar element cho’ziluvchi zonasiga eguvchi moment epyurasiga mos xolda xisoblab topib qo’yiladi.diametri 10 mm kam va 40 mm dan ortiq bo’lmasligi kerak. xomutlar diametri 6mm dan kam …

2 / 10

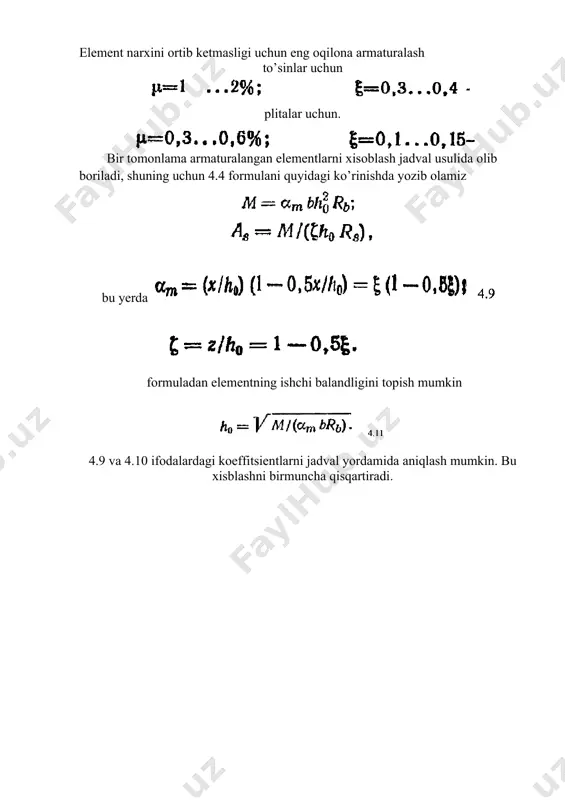

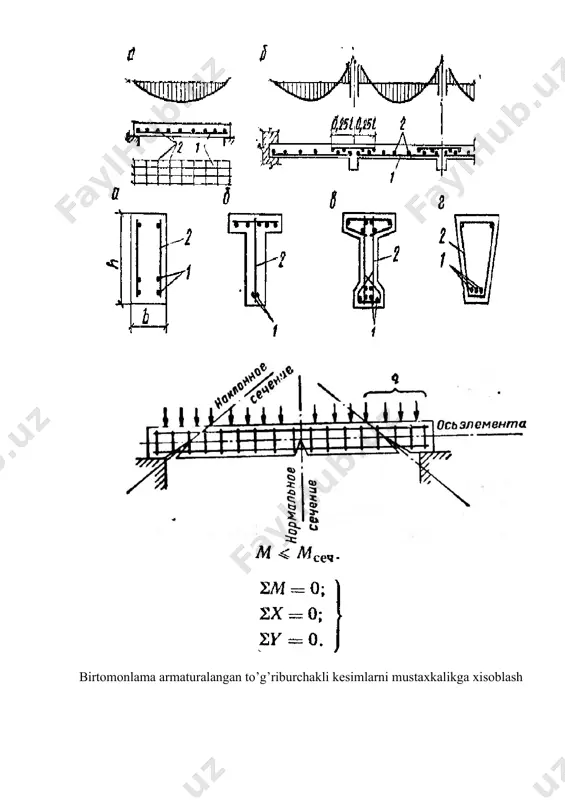

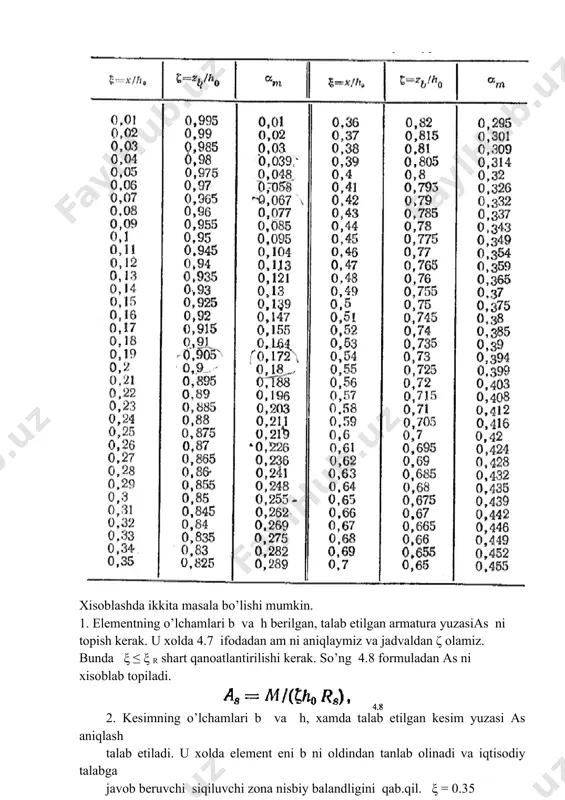

isblashni birmuncha qisqartiradi. xisoblashda ikkita masala bo’lishi mumkin. 1. elementning o’lchamlari b va h berilgan, talab etilgan armatura yuzasias ni topish kerak. u xolda 4.7 ifodadan am ni aniqlaymiz va jadvaldan ζ olamiz. bunda ξ ≤ ξ r shart qanoatlantirilishi kerak. so’ng 4.8 formuladan as ni xisoblab topiladi. 2. kesimning o’lchamlari b va h, xamda talab etilgan kesim yuzasi as aniqlash talab etiladi. u xolda element eni b ni oldindan tanlab olinadi va iqtisodiy talabga javob beruvchi siqiluvchi zona nisbiy balandligini qab.qil. ξ = 0.35 4.11 ifodadan ishchi balandlik ho ni aniqlaymiz va balandlikni h=ho+a aniqlaymiz. kesim o’lchamlari talabga javob bersa so’ng armaturaning talab etilgan yuzasini 4.8 formuladan aniqlaymiz. qo’shtavr va tavr kesimlar egilishga ishlovchi tokchasi siqiluvchi zonada bo’lgan tavr kesimlar juda keng qo’llaniladi-to’sinlar, yaxlit qovurg’ali va yig’ma oroyopmalarda qo’llaniladi. tavr kesimlar odatda bir tomonlama armaturalanadi. tavr kesimlarning tokchalarini chiqiq (sves) joylari o’lchami chegaralanadi. agar tokchaning chiqiq joyi(sves)xisobga olinmaydi,element kesimi …

3 / 10

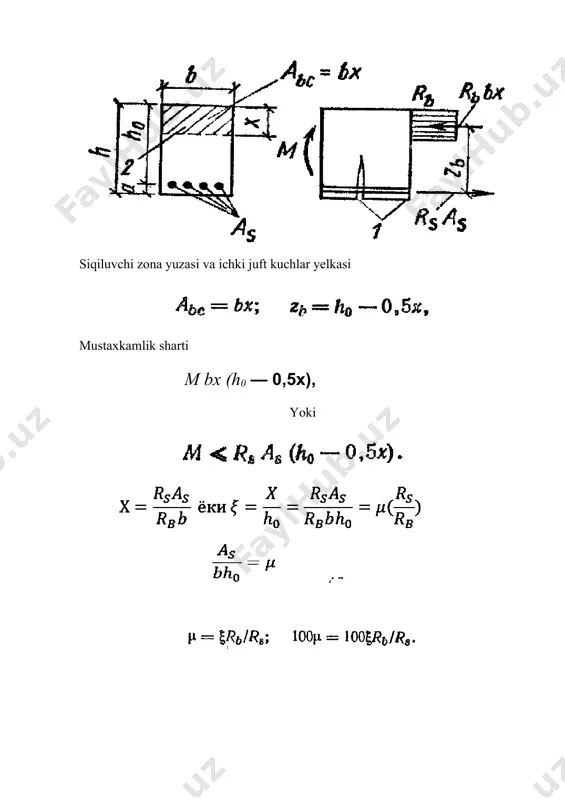

lash statikaning eng muhim ikki shartiga: barcha kuchlarning element o’qiga bo’lgan proektsiyalarining yig’indisi nolga tengligi (x=0) ga va armatura as da teng ta’sir etuvchi kuchlarning qo’yilish nuqtasi orqali o’tgan o’qqa nisbatan barcha momentlarning yig’indisi nolga tengligi (m=0) ga asoslangan. (x=0) sharti neytral o’qning joylashishini (binobarin, siqilgan sohaning yuzasi avs ni ham) aniqlash uchun xizmat qiladi: rsas-rvavs=0 yoki rsas=rvavs. m=0 shartidan kesimning mustahkamligi aniqlanadi: m-rvavszv=0 yoki m=rvavszv. agar tashqi moment m ichki kuchlar rv avs zv dan oshib ketmasa, kesimning mustahkamligi taominlangan bo’ladi. shuning uchun mustahkamlik sharti uzil-kesil quyidagicha ifodalanadi: m rv avs zv. oldindan zo’riqqan element uchun shu formulalarning o’zida zo’riqadigan as va as1 armaturani hisobga oluvchi qo’shimcha hadlar bo’ladi: 1. siqilgan sohaning balandligini aniqlash sharti rsas+ s6rsasr-rvavs-rscas1-scas1r=0. 1. mustahkamlik sharti mrvavszv+rscas1(h0-a1)+ scas1r(h0-a1r). egilayotgan element faqat to’sin o’qiga normalpp kesim bo’yichagina emas, balki qiya kesim bo’ylab ham buzilishi mumkin. eng xavfli qiya kesim, odatda, tayanchga yaqin joyda bo’ladi. bu yerda …

4 / 10

ydi. bunda ko’ndalang armatura deganda bukik sterjenlar va xomutlar tushuniladi. egiluvchi elementni qiya kesim bo’yicha hisoblash sxemasi ko’ndalang kuchga mustahkamlik sharti kuch proektsiyalarining tenglamasidan kelib chiqadi va quyidagicha yoziladi: qqsw+qs,inc+qv yoki qrswasw+rswas,incsin+ qv , bu yerda q-qiya kesimdagi ko’ndalang kuch; rswasw va rswas,incsin -qiya kesimni kesib o’tadigan xomutlar va bukik qo’yilgan sterjenlar qabul qiladigan ko’ndalang kuchlar yig’indisi; - bukik sterjenlarning element bo’ylama o’qiga nisbatan qiyalik burchagi; qv-qiya kesimda siqilgan soha betoni qabul qiladigan ko’ndalang kuch. qiya kesimning eguvchi moment bo’yicha mustahkamligi siquvchi kuchlarning teng ta’sir etuvchisining qo’yilish nuqtasiga nisbatan momentlar tenglamasi asosida aniqlanadi: mms+msw+ms,inc yoki mrsaszs+rswas,inczs,inc+rswaswzsw, bu yerda m-ko’rilayotgan qiya kesimning bir tomoni bo’ylab joylashgan tashqi kuchlar momenti. qiya kesimlarning ko’ndalang kuch ta’siriga mustahkamligini hisoblashga kirishishdan avval betonni qiya yoriqlar oralig’idagi siqilgan tasma bo’ylab siquvchi kuchlar ta’sirida ezilishdan saqlash uchun ko’ndalang kuchning chegaraviy qiymati uchun belgilangan shartni tekshirish lozim: q0,3w1v1rvvh0. ko’ndalang armaturaning ta’sirini hisobga oluvchi koefitsient w1 quyidagi formuladan aniqlanadi: …

5 / 10

roektsiyasining uzunligi; s-xomutlar qadami. qs,inc=rswas,incsin; qv=, bu yerda w2 koeffitsientning qiymati beton turlariga qarab qmq- dan olinadi. ko’ndalang armaturasiz tayyorlanadigan temirbeton konstruktsiyalar uchun qiya yoriqlarsiz elementning mustahkamligini taominlashda quyidagi shartga rioya qilish lozim q, biroq bu kuchning qiymati ko’pi bilan 2,5rvt vh0 ga teng bo’lishi lozim. image3.jpeg image4.jpeg image5.png image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.png image11.jpeg image12.jpeg image13.png image14.png image15.jpeg image16.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image34.png image35.png image36.png image37.wmf oleobject1.bin image38.png image39.wmf oleobject2.bin oleobject3.bin oleobject4.bin image40.wmf oleobject5.bin image41.wmf oleobject6.bin image42.wmf oleobject7.bin image1.jpeg image2.jpeg g , rswasw s ( ) 2 0 2 1 c вh r вt п f в j j j + + c вh r t в в 2 0 + j
