1 / 16

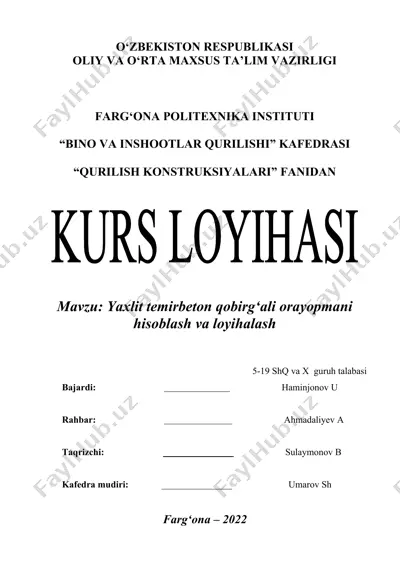

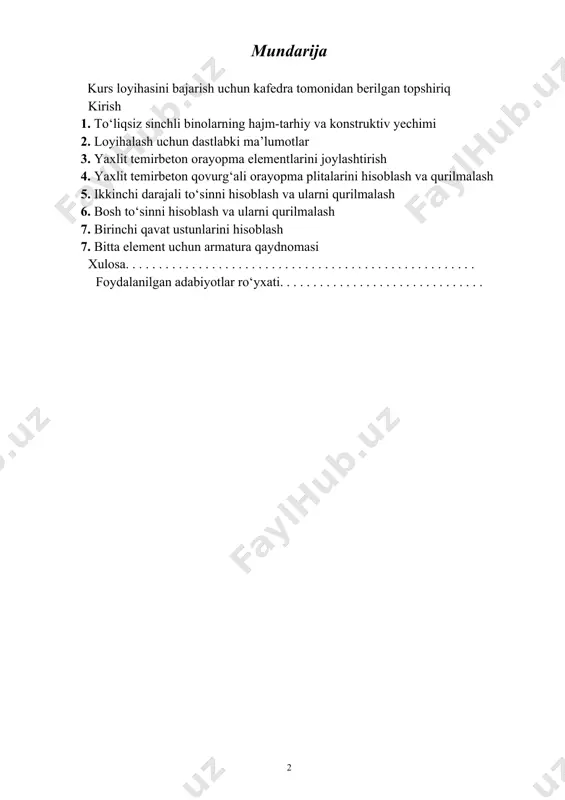

i o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi farg‘ona politexnika instituti “bino va inshootlar qurilishi” kafedrasi “qurilish konstruksiyalari” fanidan mavzu: yaxlit temirbeton qobirg‘ali orayopmani hisoblash va loyihalash 5-19 shq va x guruh talabasi bajardi: haminjonov u rahbar: ahmadaliyev a taqrizchi: sulaymonov b kafedra mudiri: umarov sh farg‘ona – 2022 mundarija kurs loyihasini bajarish uchun kafedra tomonidan berilgan topshiriq kirish 1. to‘liqsiz sinchli binolarning hajm-tarhiy va konstruktiv yechimi 2. loyihalash uchun dastlabki ma’lumotlar 3. yaxlit temirbeton orayopma elementlarini joylashtirish 4. yaxlit temirbeton qovurg‘ali orayopma plitalarini hisoblash va qurilmalash 5. ikkinchi darajali to‘sinni hisoblash va ularni qurilmalash 6. bosh to‘sinni hisoblash va ularni qurilmalash 7. birinchi qavat ustunlarini hisoblash 7. bitta element uchun armatura qaydnomasi xulosa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . …

2 / 16

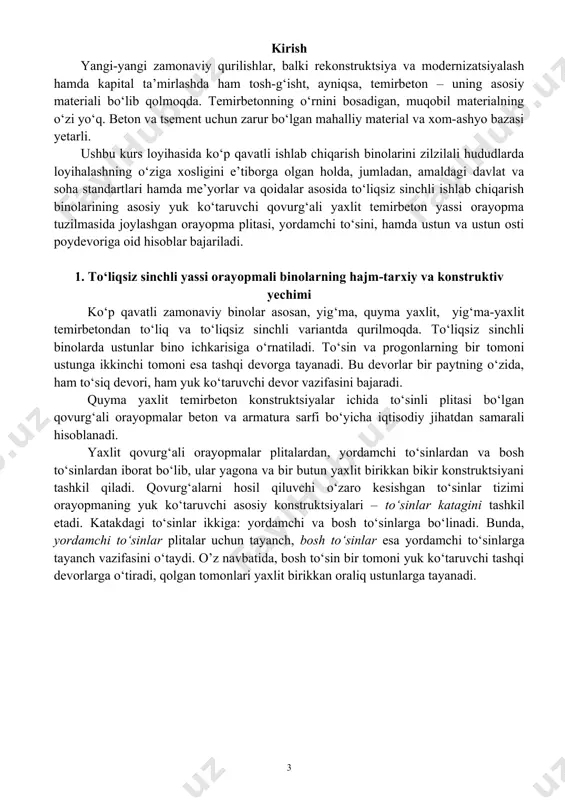

mi ko‘p qavatli zamonaviy binolar asosan, yig‘ma, quyma yaxlit, yig‘ma-yaxlit temirbetondan to‘liq va to‘liqsiz sinchli variantda qurilmoqda. to‘liqsiz sinchli binolarda ustunlar bino ichkarisiga o‘rnatiladi. to‘sin va progonlarning bir tomoni ustunga ikkinchi tomoni esa tashqi devorga tayanadi. bu devorlar bir paytning o‘zida, ham to‘siq devori, ham yuk ko‘taruvchi devor vazifasini bajaradi. quyma yaxlit temirbeton konstruktsiyalar ichida to‘sinli plitasi bo‘lgan qovurg‘ali orayopmalar beton va armatura sarfi bo‘yicha iqtisodiy jihatdan samarali hisoblanadi. yaxlit qovurg‘ali orayopmalar plitalardan, yordamchi to‘sinlardan va bosh to‘sinlardan iborat bo‘lib, ular yagona va bir butun yaxlit birikkan bikir konstruktsiyani tashkil qiladi. qovurg‘alarni hosil qiluvchi o‘zaro kesishgan to‘sinlar tizimi orayopmaning yuk ko‘taruvchi asosiy konstruktsiyalari – to‘sinlar katagini tashkil etadi. katakdagi to‘sinlar ikkiga: yordamchi va bosh to‘sinlarga bo‘linadi. bunda, yordamchi to‘sinlar plitalar uchun tayanch, bosh to‘sinlar esa yordamchi to‘sinlarga tayanch vazifasini o‘taydi. o’z navbatida, bosh to‘sin bir tomoni yuk ko‘taruvchi tashqi devorlarga o‘tiradi, qolgan tomonlari yaxlit birikkan oraliq ustunlarga tayanadi. to‘sinli plitalari …

3 / 16

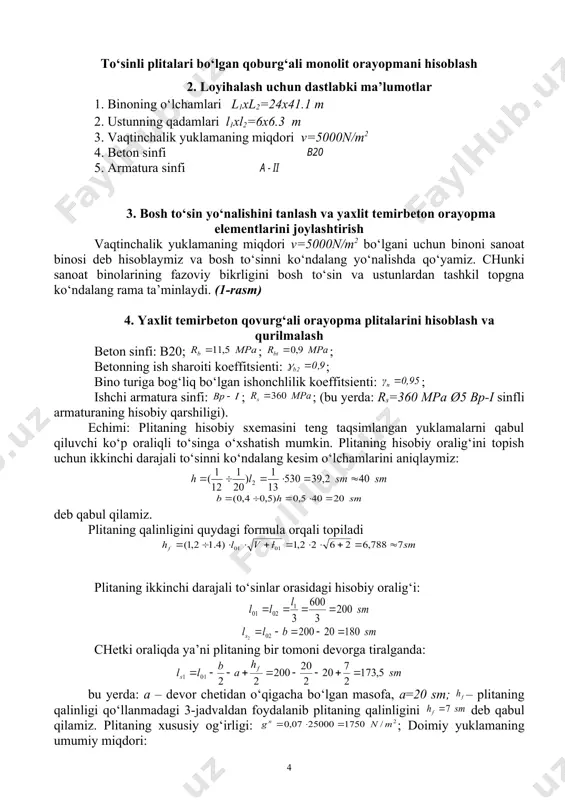

: ; bino turiga bog‘liq bo‘lgan ishonchlilik koeffitsienti: ; ishchi armatura sinfi: ; ; (bu yerda: rs=360 mpa ø5 bp-i sinfli armaturaning hisobiy qarshiligi). echimi: plitaning hisobiy sxemasini teng taqsimlangan yuklamalarni qabul qiluvchi ko‘p oraliqli to‘singa o‘xshatish mumkin. plitaning hisobiy oralig‘ini topish uchun ikkinchi darajali to‘sinni ko‘ndalang kesim o‘lchamlarini aniqlaymiz: deb qabul qilamiz. plitaning qalinligini quydagi formula orqali topiladi plitaning ikkinchi darajali to‘sinlar orasidagi hisobiy oralig‘i: chetki oraliqda ya’ni plitaning bir tomoni devorga tiralganda: bu yerda: a – devor chetidan o‘qigacha bo‘lgan masofa, a=20 sm; – plitaning qalinligi qo‘llanmadagi 3-jadvaldan foydalanib plitaning qalinligini deb qabul qilamiz. plitaning xususiy og‘irligi: ; doimiy yuklamaning umumiy miqdori: ; ; umumiy yuklama: ; ko‘p oraliqli uzluksiz plitaning eguvchi momentlari quyidagicha aniqlanadi: chetki oraliqlarda: ; o’rta oraliq va o‘rta qator tayanchlarda: ; birinchi oraliq tayanchda: ; plita uchun armaturani ko‘ndalang kesim o‘lchamlari bo‘lgan egiluvchi temir-beton element deb hisoblab tanlaymiz. kesimning ishchi balandligi . (bu yerda …

4 / 16

0ning qiymati bo‘yicha 3-ilovadan ni topamiz va armaturaning ko‘ndalang kesim yuzasini aniqlaymiz: ; o’rta oraliq va o‘rta qatordagi tayanch ustilarida: 3-ilovadan ni aniqlaymiz; ; ikkinchi tayanch ustida: ; 3-ilovadan ni aniqlaymiz; payvandlangan to‘rlar jadvalidan ko‘ndalang va bo‘ylama qadamlari 150×250 mm va ishchi armaturasi diametri 5 mm bo‘lgan tipdagi payvandlangan to‘r tanlaymiz. uning ko‘ndalang kesim yuzasi: ; chetki oraliqlarda va birinchi oraliq tayanchda qo‘shimcha to‘r s-2 o‘rnatiladi. ushbu to‘rning markasi: bo‘lib, ;u holda armaturaning ko‘ndalang kesim yuzasi hammasi bo‘lib, ni tashkil etadi; qo‘shimcha to‘rning tayanchga kirgan qismi plitaning ikkinchi darajali to‘sinlar oralig‘idagi masofasining 1(4 ulushiga teng. plita kontur bo‘ylab o‘zi bilan monolit birikkan to‘sinlar bilan o‘ralganligini hisobga olsak, o‘rta oraliqlarda va o‘rta qator tayanchlarda eguvchi momentni 20 foizga kamaytirish mumkin. buning natijasida armatura sarfini 20 foizga kamaytirishga ruxsat etiladi. ya’ni ; o’rta qator tayanchlarni va o‘rta oraliqlarni armaturalash uchun eguvchi moment kamayganini hisobga olib markali s-3 va s-4 to‘rlarni tanlash mumkin. …

5 / 16

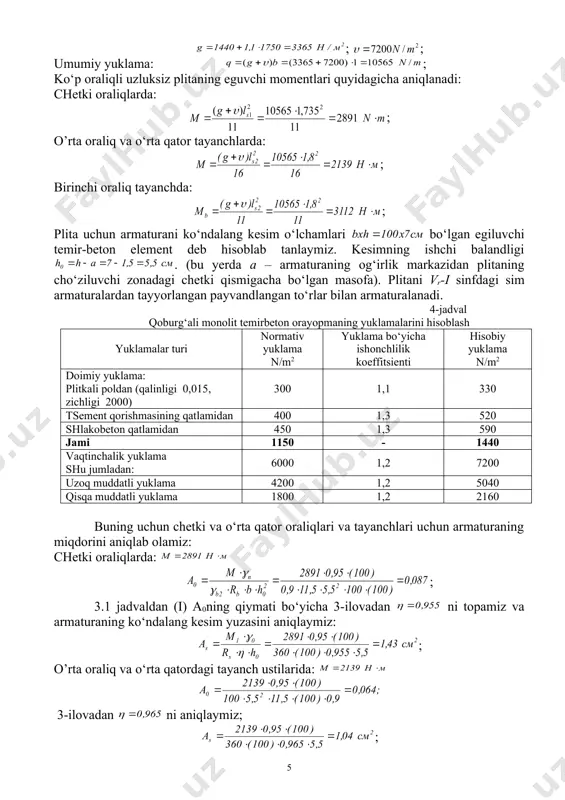

sinning devorga kirgan qismi, v=250 mm; yuklamalarni hisoblash ikkinchi darajali to‘sinning 1m uzunligiga ta’sir qiladigan yuklamalar: doimiy yuklamalar: plita va polning og‘irligi: ; ko‘ndalang kesimi bo‘lgan to‘sinning og‘irligi: jami: 8545 n/m binoning turiga bog‘liq bo‘lgan ishonchlilik koeffitsientini hisobga olsak: g=8545·0,95 ( 8118 n/m; vaqtinchalik yuklamalar ni hisobga olgan holda: υ(7200·2·0,95(13680 n/m; umumiy yuklamaning miqdori: g+ υ(8118+13680=21798 n/m; eguvchi momentlarni ko‘p oraliqli to‘sinlarda zo‘riqishlarni qayta taqsimlashni hisobga olgan holda aniqlaymiz. chetki oraliqlarda: ; o’rta oraliq va o‘rta qatordagi tayanch ustilarida: ; chetdan ikkinchi tayanchda: ; o’rta oraliqlardagi manfiy momentlar vaqtinchalik va doimiy yuklamalarning nisbatiga bog‘liq bo‘ladi. hisobiy kesimda tayanch usti armaturasini uzish joyida manfiy moment bo‘lsa, birinchi oraliq tayanchdagi momentning 40% iga teng qabul qilish mumkin. demak, o‘rta oraliqdagi manfiy moment m ( 0,4·34744 ( 13898 n∙m. ko‘ndalang kuchlar: chetki tayanchda: ; birinchi oraliq tayanchning chap tomonida: ; birinchi oraliq tayanchning o‘ng tomonida: ; beton va armaturaning mustahkamlik xarakteristikalari plitadagi kabi …
