qo’shimlarni (pripuski) va chegaraviy o’lchamlarni hisoblash
Sahifa ko'rinishi (5 sahifa)

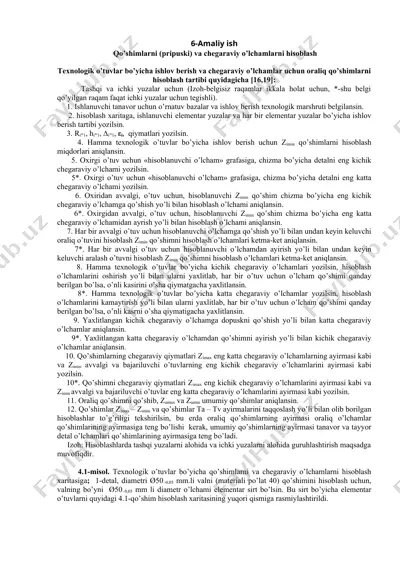

Pastga aylantiring 👇![6-amaliy ish qo’shimlarni (pripuski) va chegaraviy o’lchamlarni hisoblash texnologik о’tuvlar bо’yicha ishlov berish va chegaraviy о’lchamlar uchun oraliq qо’shimlarni hisoblash tartibi quyidagicha [16,19]: tashqi va ichki yuzalar uchun (izoh-belgisiz raqamlar ikkala holat uchun, *-shu belgi qо’yilgan raqam faqat ichki yuzalar uchun tegishli). 1. ishlanuvchi tanavor uchun о’rnatuv bazalar va ishlov berish texnologik marshruti belgilansin. 2. hisoblash xaritaga, ishlanuvchi еlementar yuzalar va har bir еlementar yuzalar bо’yicha ishlov berish tartibi yozilsin. 3. ri-1, hi-1, δi-1, εi, qiymatlari yozilsin. 4. hamma texnologik о’tuvlar bо’yicha ishlov berish uchun zimin qо’shimlarni hisoblash miqdorlari aniqlansin. 5. oxirgi о’tuv uchun «hisoblanuvchi о’lcham» grafasiga, chizma bо’yicha detalni еng kichik chegaraviy о’lchami yozilsin. 5*. oxirgi о’tuv uchun «hisoblanuvchi о’lcham» grafasiga, chizma bо’yicha detalni еng katta chegaraviy о’lchami yozilsin. 6. oxiridan avvalgi, о’tuv uchun, hisoblanuvchi zimin qо’shim chizma bо’yicha еng kichik chegaraviy о’lchamga qо’shish yо’li bilan hisoblash о’lchami aniqlansin. 6*. oxirgidan avvalgi, о’tuv uchun, hisoblanuvchi zimin qо’shim chizma bо’yicha …](/media/previews/pages/preview_6cgAYrK.webp "qo’shimlarni (pripuski) va chegaraviy o’lchamlarni hisoblash - 1-sahifa")

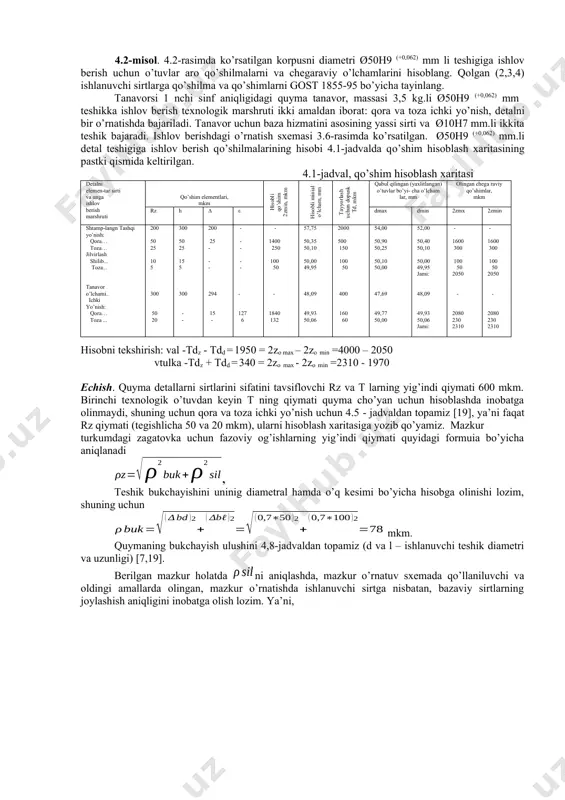

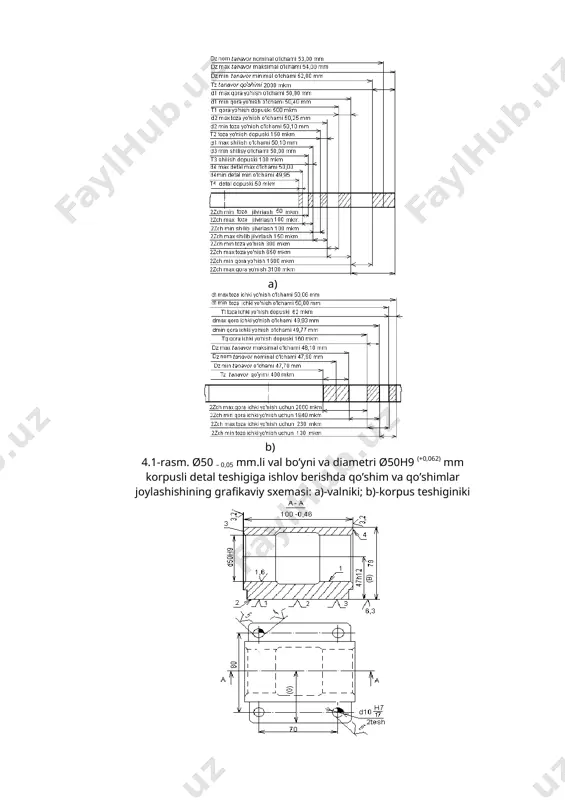

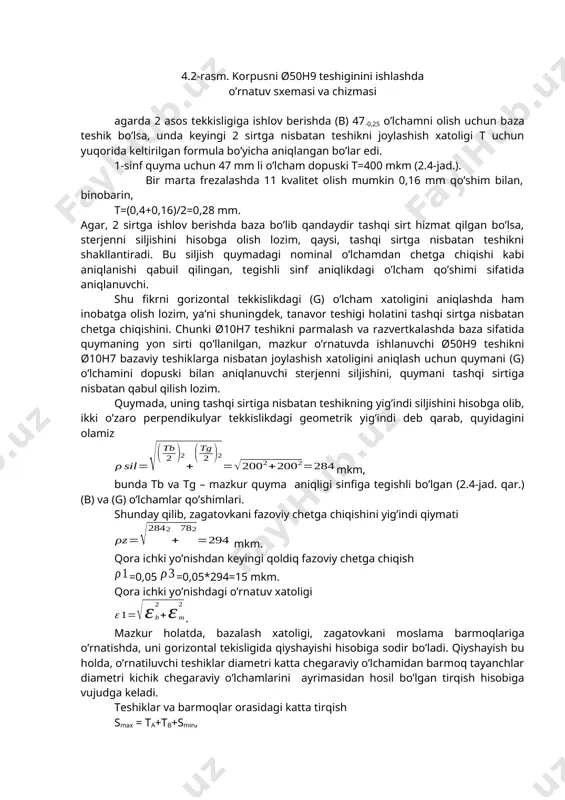

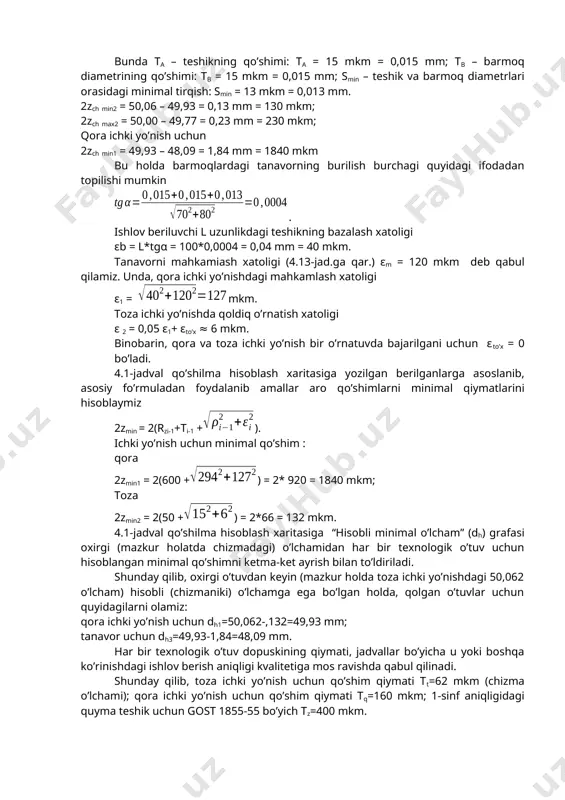

![icha hisobga olinishi lozim, shuning uchun mkm. quymaning bukchayish ulushini 4,8-jadvaldan topamiz (d va l – ishlanuvchi teshik diametri va uzunligi) [7,19]. berilgan mazkur holatda ni aniqlashda, mazkur o’rnatuv sxemada qo’llaniluvchi va oldingi amallarda olingan, mazkur o’rnatishda ishlanuvchi sirtga nisbatan, bazaviy sirtlarning joylashish aniqligini inobatga olish lozim. ya’ni, a) b) 4.1-rasm. ø50 – 0,05 mm.li val bo’yni va diametri ø50h9 (+0,062) mm korpusli detal teshigiga ishlov berishda qo’shim va qo’shimlar joylashishining grafikaviy sxemasi: a)-valniki; b)-korpus teshiginiki 4.2-rasm. korpusni ø50h9 teshiginini ishlashda o’rnatuv sxemasi va chizmasi agarda 2 asos tekkisligiga ishlov berishda (b) 47-0,25 o’lchamni olish uchun baza teshik bo’lsa, unda keyingi 2 sirtga nisbatan teshikni joylashish xatoligi t uchun yuqorida keltirilgan formula bo’yicha aniqlangan bo’lar edi. 1-sinf quyma uchun 47 mm li o’lcham dopuski t=400 mkm (2.4-jad.). bir marta frezalashda 11 kvalitet olish mumkin 0,16 mm qo’shim bilan, binobarin, t=(0,4+0,16)/2=0,28 mm. agar, 2 sirtga ishlov berishda baza bo’lib qandaydir tashqi …](/media/previews/pages/preview_zSdcQyG.webp "qo’shimlarni (pripuski) va chegaraviy o’lchamlarni hisoblash - 4-sahifa")
