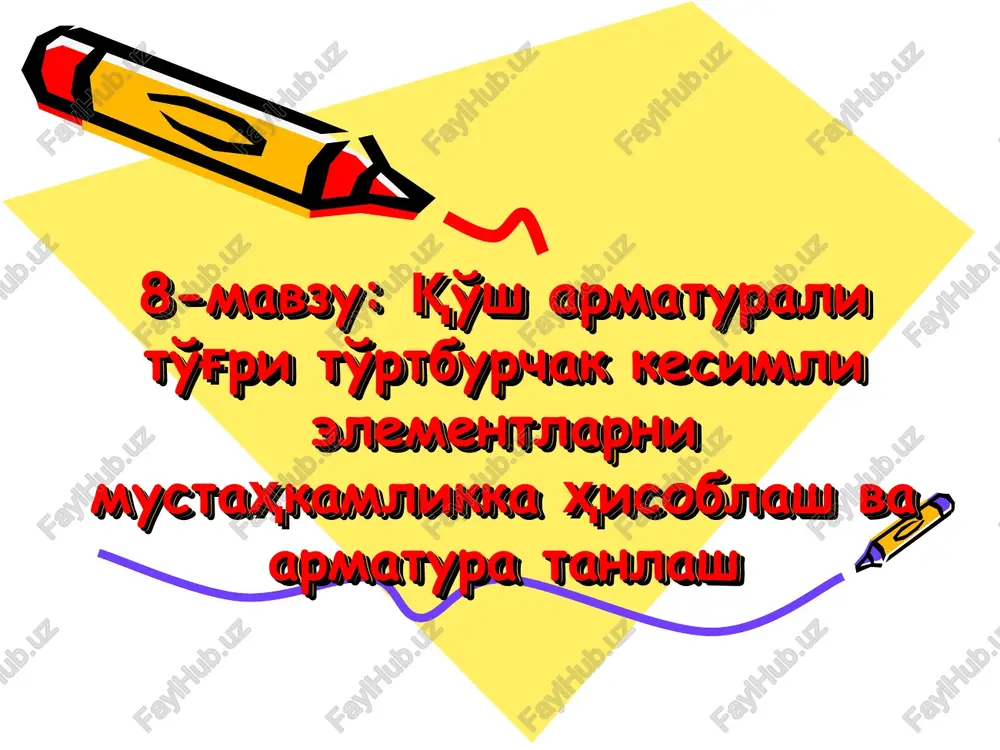

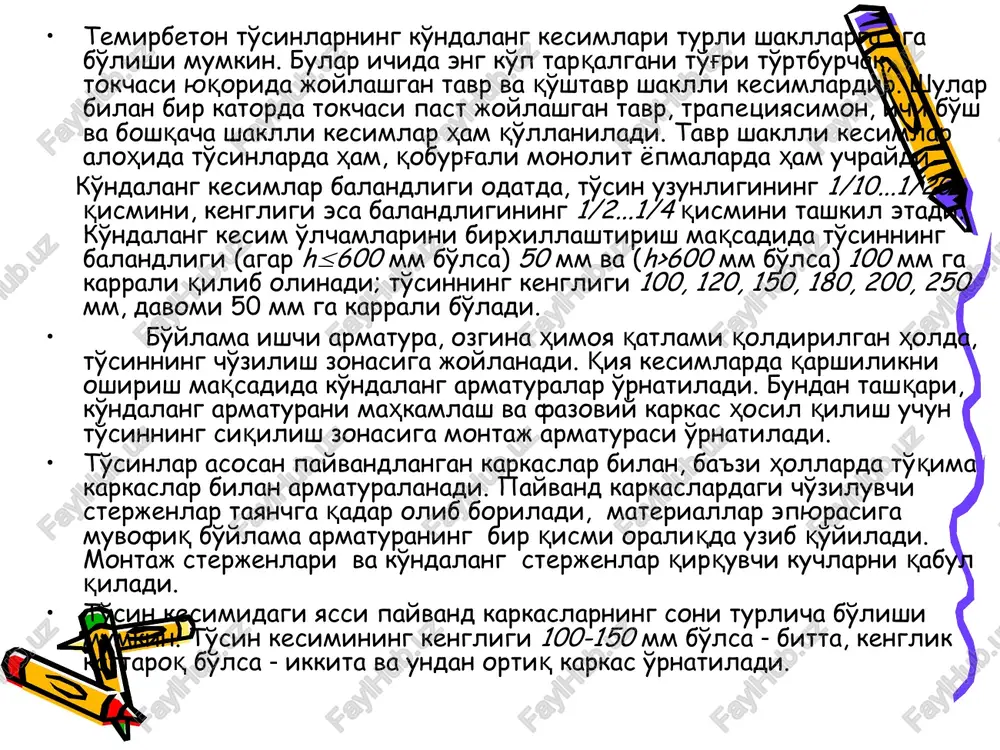

slayd 1 8-mavzu: qo'sh armaturali to'g'ri to'rtburchak kesimli elementlarni mustahkamlikka hisoblash va armatura tanlash temirbeton to'sinlarning ko'ndalang kesimlari turli shakllarga ega bo'lishi mumkin. bular ichida eng ko'p tarqalgani to'g'ri to'rtburchak, tokchasi yuqorida joylashgan tavr va qo'shtavr shaklli kesimlardir. shular bilan bir katorda tokchasi past joylashgan tavr, trapetsiyasimon, ichi bo'sh va boshqacha shaklli kesimlar ham qo'llaniladi. tavr shaklli kesimlar alohida to'sinlarda ham, qoburg'ali monolit yopmalarda ham uchraydi. ko'ndalang kesimlar balandligi odatda, to'sin uzunligining 1/10...1/20 qismini, kengligi esa balandligining 1/2...1/4 qismini tashkil etadi. ko'ndalang kesim o'lchamlarini birxillashtirish maqsadida to'sinning balandligi (agar h600 mm bo'lsa) 50 mm va (h>600 mm bo'lsa) 100 mm ga karrali qilib olinadi; to'sinning kengligi 100, 120, 150, 180, 200, 250 mm, davomi 50 mm ga karrali bo'ladi. bo'ylama ishchi armatura, ozgina himoya qatlami qoldirilgan holda, to'sinning cho'zilish zonasiga joylanadi. qiya kesimlarda qarshilikni oshirish maqsadida ko'ndalang armaturalar o'rnatiladi. bundan tashqari, ko'ndalang armaturani mahkamlash va fazoviy karkas hosil qilish uchun …

2 / 10

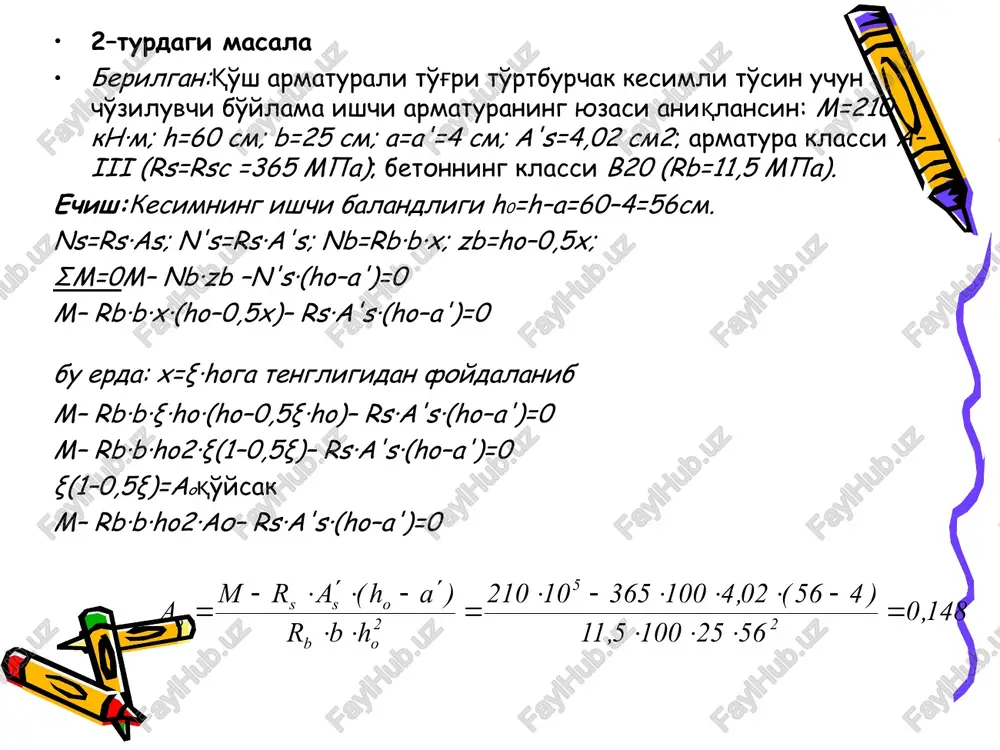

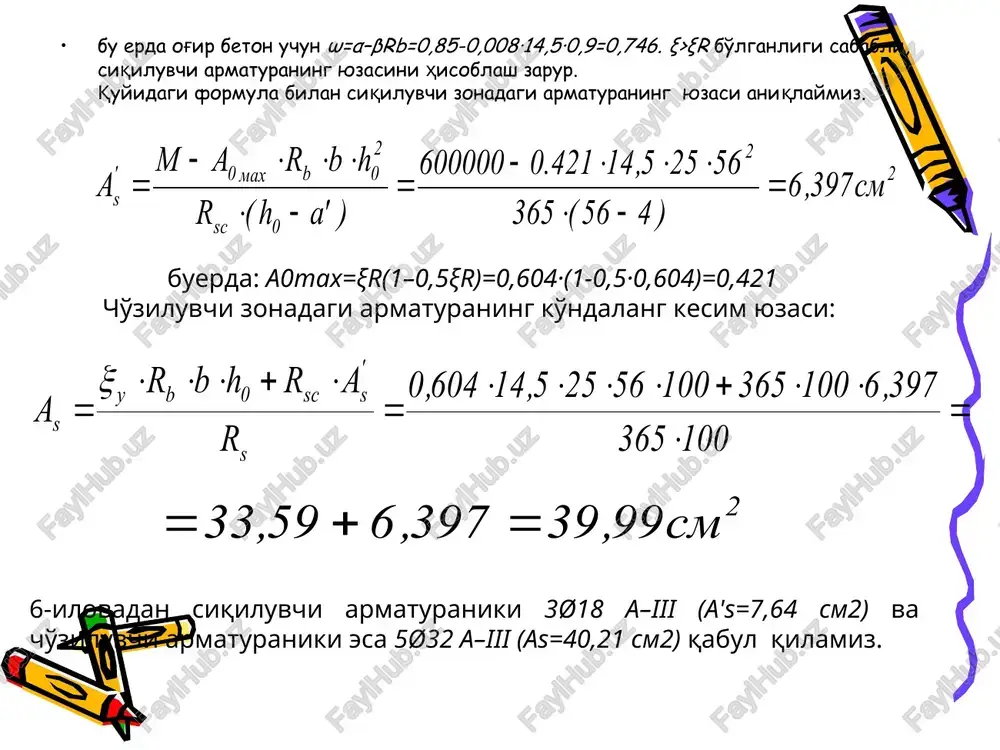

amlari b=25 sm, h=60sm; betonning klassi v25 (rb=14,5mpa); armaturaning klassi a–iii (rs=rsc =365 mpa). echish:kesimning ishchi balandligi h0=h–a=60–4=56sm; 3-ilovadan ξ=0,65 ni olamiz va siqiluvchi zonaning nisbiy chegaraviy balandligi bu erda og'ir beton uchun ω=α–βrb=0,85-0,008·14,5·0,9=0,746. ξ>ξr bo'lganligi sababli, siqiluvchi armaturaning yuzasini hisoblash zarur. quyidagi formula bilan siqiluvchi zonadagi armaturaning yuzasi aniqlaymiz. buerda: a0max=ξr(1–0,5ξr)=0,604·(1-0,5·0,604)=0,421 cho'ziluvchi zonadagi armaturaning ko'ndalang kesim yuzasi: 6-ilovadan siqiluvchi armaturaniki 3ø18 a–iii (a's=7,64 sm2) va cho'ziluvchi armaturaniki esa 5ø32 a–iii (as=40,21 sm2) qabul qilamiz. 2–turdagi masala berilgan:qo'sh armaturali to'g'ri to'rtburchak kesimli to'sin uchun cho'ziluvchi bo'ylama ishchi armaturaning yuzasi aniqlansin: m=210 kn·m; h=60 sm; b=25 sm; a=a'=4 sm; a's=4,02 sm2; armatura klassi a–iii (rs=rsc =365 mpa); betonning klassi v20 (rb=11,5 mpa). echish:kesimning ishchi balandligi h0=h–a=60–4=56sm. ns=rs·as; n's=rs·a's; nb=rb·b·x; zb=ho–0,5x; σm=0m– nb·zb –n's·(ho–a')=0 m– rb·b·x·(ho–0,5x)– rs·a's·(ho–a')=0 bu erda: x=ξ·hoga tengligidan foydalanib m– rb·b·ξ·ho·(ho–0,5ξ·ho)– rs·a's·(ho–a')=0 m– rb·b·ho2·ξ(1–0,5ξ)– rs·a's·(ho–a')=0 ξ(1–0,5ξ)=aoqo'ysak m– rb·b·ho2·ao– rs·a's·(ho–a')=0 3-ilovadan ξ=0,16 ni olamiz va siqiluvchi zonaning balandligi x=ξ·ho=0,16·56=8,96 sm …

3 / 10

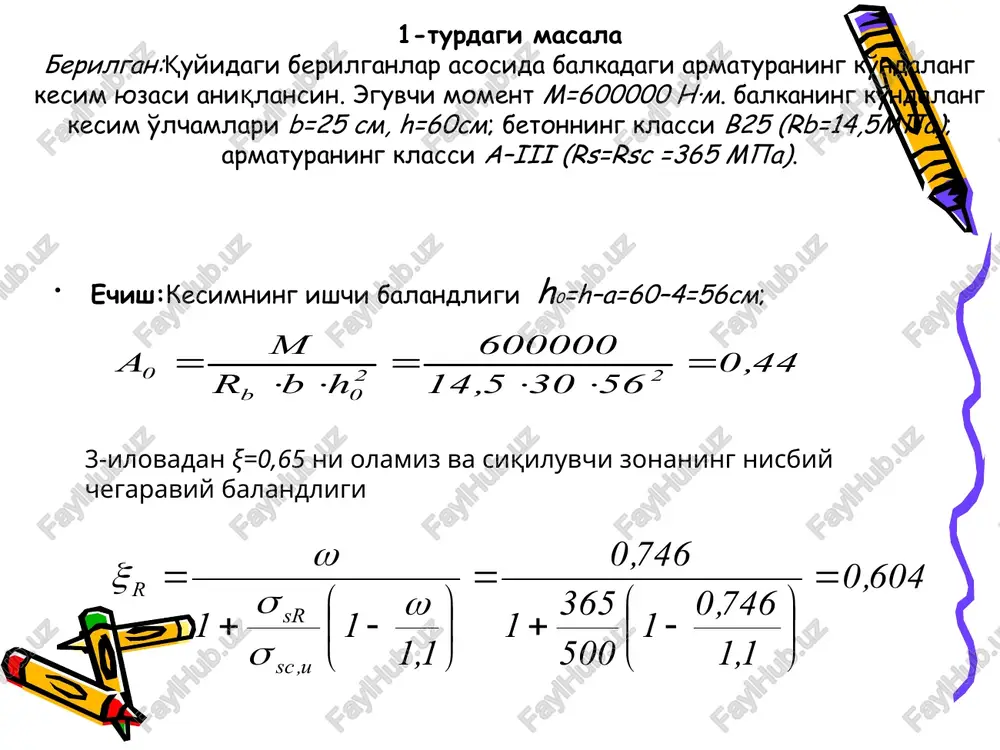

:ns=rs·as; n's=rs·a's; nb=rb·b·x; zb=ho–0,5x hosil bo'ladi. cho'ziluvchi zonada joylashgan armatura og'irlik markaziga nisbatan moment olamiz σm(fi)=0 m– nb·zb –n's·(ho–a')=0 (1) m– rb·b·x·(ho–0,5x)– rsc·a's·(ho–a')=0 (2) bu erda: x=ξ·hoga tengligidan foydalanib m– rb·b·ξ·ho·(ho–0,5ξ·ho)– rsc·a's·(ho–a')=0 (3) m– rb·b·ho2·ξ(1–0,5ξ)– rsc·a's·(ho–a')=0 bu erda: x=ξ·hoga tengligidan foydalanib m– rb·b·ξ·ho·(ho–0,5ξ·ho)– rsc·a's·(ho–a')=0 (3) m– rb·b·ho2·ξ(1–0,5ξ)– rsc·a's·(ho–a')=0 (4) ξ(1–0,5ξ)=ao deb belgilasak quyidagi tenglik hosil bo'ladi: m– rb·b·ho·ao– rsc·a's·(ho–a')=0 (5) interpolyatsiya yo'li bilan 3-ilovadan ξ=0,17 ni olamiz va siqiluvchi zonaning balandligi:x=ξ·ho=0,17·55=9,35 sm. x o'qiga nisbatan barcha kuchlarni proektsiyalasak: σfkx=0 ns–n's–nb=0 (6) rs·as– rsc·a's– rb·b·x=0 (7) siqiluvchi zonadagi betonning og'irlik markaziga nisbatan moment olib mustahkamlik shartini hosil qilamiz: σm(fi)=0 m– ns·zb –n's·(0,5x–a')=0 (8) m ≤ rs·as·(ho–0,5x)+ rsc·a's·(ho–a') (9) 350·105 n·m ≤ 365·100·19,64·(55-0,5·9,35)+280·100·(55-5)=374,76·105 n·m shart bajarildi. topshiriq yuqorida bajarilgan amaliy mashg'ulot bo'yicha.hisobiy eguvchi mamentga berilgan jurnal no'meri asosida xisoblang va armatura tanlang. 44 , 0 56 30 5 , 14 600000 h b r m a 2 2 0 b 0 = …

4 / 10

a r m a 2 5 2 o b o s s s o = × × × × - × × × - × = × × ¢ - × ¢ × - = 2 s s s s b s sm 14 , 18 100 365 82 , 9 100 280 35 , 9 40 100 9 , 0 5 , 11 r a r x b r a = × × × + × × × × = ¢ × + × × =
