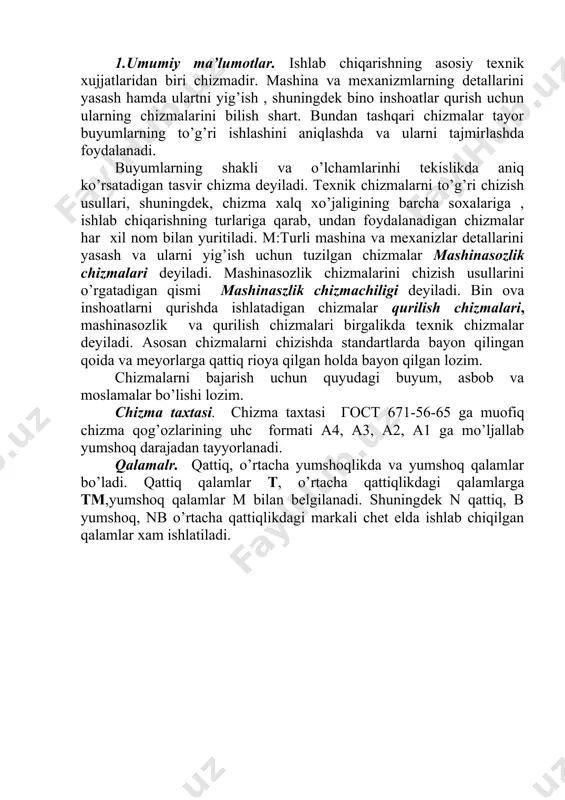

1662927271.doc standartlar va shriftlar standartlar va shriftlar reja: 1. umumiy ma’lumotlar 2. standartlar, formatlar, masshtablar. 3. chizma chiziqlar 4. shriftlar 5. chizma materiallarning grafik belgilash 6. chizmaning asosiy yozuvi 7. o’lcham qo’yish qoidalari 1.umumiy ma’lumotlar. ishlab chiqarishning asosiy texnik xujjatlaridan biri chizmadir. mashina va mexanizmlarning detallarini yasash hamda ulartni yig’ish , shuningdek bino inshoatlar qurish uchun ularning chizmalarini bilish shart. bundan tashqari chizmalar tayor buyumlarning to’g’ri ishlashini aniqlashda va ularni tajmirlashda foydalanadi. buyumlarning shakli va o’lchamlarinhi tekislikda aniq ko’rsatadigan tasvir chizma deyiladi. texnik chizmalarni to’g’ri chizish usullari, shuningdek, chizma xalq xo’jaligining barcha soxalariga , ishlab chiqarishning turlariga qarab, undan foydalanadigan chizmalar har xil nom bilan yuritiladi. m:turli mashina va mexanizlar detallarini yasash va ularni yig’ish uchun tuzilgan chizmalar mashinasozlik chizmalari deyiladi. mashinasozlik chizmalarini chizish usullarini o’rgatadigan qismi mashinaszlik chizmachiligi deyiladi. bin ova inshoatlarni qurishda ishlatadigan chizmalar qurilish chizmalari, mashinasozlik va qurilish chizmalari birgalikda texnik chizmalar deyiladi. asosan chizmalarni chizishda standartlarda …

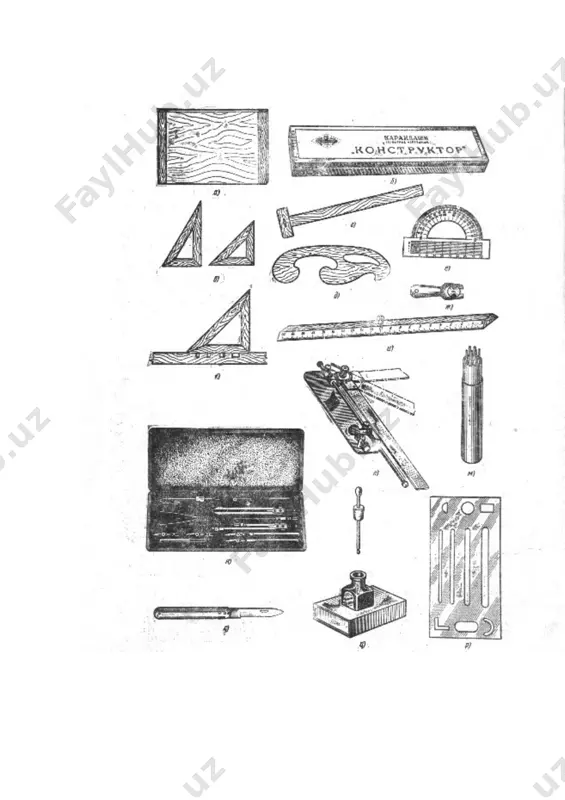

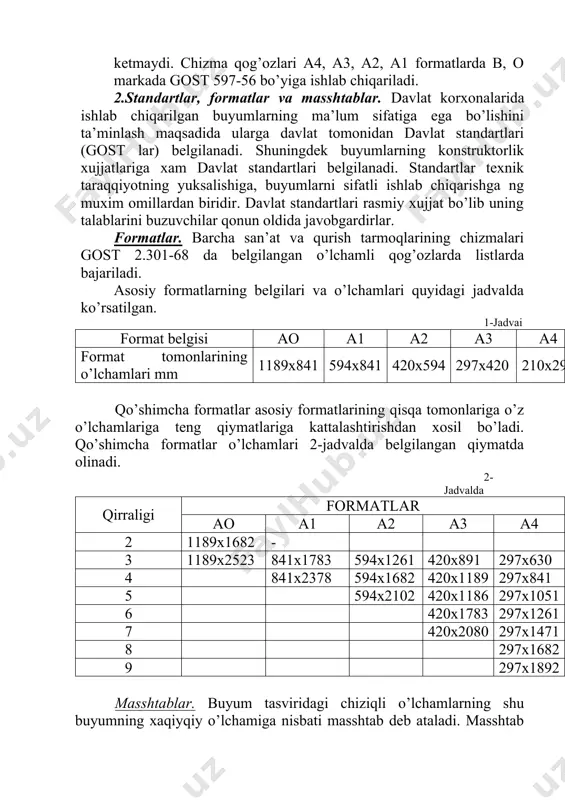

’och, plasmasta tsellyullandan ishlab chiqilgan. yog’ochlar o’tkir burchakli 900x450 x 450 va 900x300x700 li ikki xilda ishlab chiqariladi. reysheyno. reysheynolar gost 7286-54 ga asosan ishlab chiqiladi. reysheyno uzun leneykadan va unga to’g’ri burchak ostida maxkamlangan kalta plenkadan. tronspoter. tronspoter turli burchaklarni ishlash uchun ishlatiladi. lekololar. lekololar sirkul bilan chizib bo’lmaydigan egri chiziqlarni chizish uchun ishlatiladi. lekolalar farerdan, plasmastalardan yasaladi. gotovolnik. ular g’ilofga joylashtirilgan chizma asboblari to’lamidan iborat. chizma qog’ozi. ular qalin, silliq oq qog’oz bo’lib, unda qalamda chizmalar qisimlarining bir necha bor o’chirg’ich bilan o’chirish mukin. bunday qog’ozga tushda chizilgan chiziqlar yoyilib ketmaydi. chizma qog’ozlari a4, a3, a2, a1 formatlarda b, o markada gost 597-56 bo’yiga ishlab chiqariladi. 2.standartlar, formatlar va masshtablar. davlat korxonalarida ishlab chiqarilgan buyumlarning ma’lum sifatiga ega bo’lishini ta’minlash maqsadida ularga davlat tomonidan davlat standartlari (gost lar) belgilanadi. shuningdek buyumlarning konstruktorlik xujjatlariga xam davlat standartlari belgilanadi. standartlar texnik taraqqiyotning yuksalishiga, buyumlarni sifatli ishlab chiqarishga ng muxim omillardan …

523 841x1783 594x1261 420x891 297x630 4 841x2378 594x1682 420x1189 297x841 5 594x2102 420x1186 297x1051 6 420x1783 297x1261 7 420x2080 297x1471 8 297x1682 9 297x1892 masshtablar. buyum tasviridagi chiziqli o’lchamlarning shu buyumning xaqiyqiy o’lchamiga nisbati masshtab deb ataladi. masshtab soning nisbati oldiga m xarfi qo’yiladi. davlat standarti muvofiq chizmaning masshtabi quydagicha tanlab olinadi. kichiraytirish masshtablari: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000; natural kattalik: 1:1 kattalashtirish masshtablari: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1; 3.chizma chiziqlari. chizma chiziqlari nomi chizilishi va uning asosiy tutash nisbati yo’g’onligi, 3-jadvalda ko’rsatilgan. asosiy tutash chizig’i buyumlarning ko’rinadigan kontur chizig’ini, sirtlarning ko’rinadigan kontur chiziqlarini, sirtlarning ko’rinadigan chizmaga tasvirlashda ishlatiladi. asosiy yo’g’on chizig’ining yo’g’onligi chizmaning kattaligi va murakkabligi, chizma formatlariga qarab 0,5 mm dan 1,4 mm gacha tanlanadi. ingichka tutash chiziq bevosita ko’rinishda bajarilgan kesim konturlarini, chiqarishva o’lcham chiziqlarini, chetga chiqarish va tokcha chiziqlarining , …

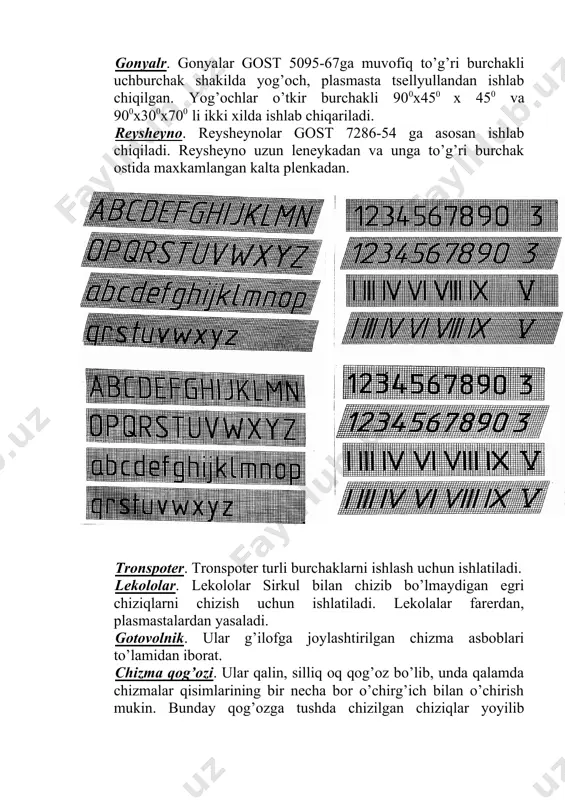

tasvirlash uchun ishlatiladi. 4.shriftlar. chizmalarda, texnik xujjatlarda yozuvlar ya’ni xarf va raqamlar standart chizma shrifti bilan yoziladi. 1.2 shakilda lotin alifbosining a turi, 1,3 shaklda arab va rim raqamlari ava b turlari ko’rsatilgan. 5.chizma materiallarning grafik belgilanishi. sanoat va qurish tarmoqlari chizmalariga materiallarning kesim va bino fasadlarida kesim yuzalarida materiallarning grafik belgilari-netrixovkalari 4-jadvalda keltirilgan. 6.chizmaning asosiy yozuvlari. a4 formatning listlarda asosiy yozuv formatning ensiz tomoniga joylashtiriladi.qolgan formatlarda o’ng yog’iga va enli va ensiz tomoniga joylashtiriladi . buyumlarning asosiy yozuvlari 1-formatga muvofiq bajariladi. asosiy yozuv grafikiga quydagi yozuvlar korsatiladi. 1-chizmaning nomi; 2-chizmaning belgisi m: g4-geometrik chizmachilik, p4-proyektsiyon chizmachilik va x.k. chizma belgisi chizmaning varianti va tartib nomeri bilan birgalikda yoziladi,m, p4-01-01’ 3-detal materiali nomi; 4-chizma litra-“o’” xarfi (o’quv) 5-buyum massasi; 6-chizmadagi tasvir masshtabi; 7-listning tartib nomeri; 8-xujjatdagi umumiy listlar soni, bu faqat birinchi listda ko’rsatiladi; 9-xujjat chiqarilgan korxona nomi (o’quv yurti nomi, o’quvchilar gruppasi, shifri); 10-chizmaga imzo chekgan shaxslar bajargan ishning …

ak. chizmalarda o’lchamlar gost 2.307-60 ko’rsatmaga asosan qo’yiladi. chizmaarda o’lcham kattaliklari, o’lcham chiziqlari ustiga yozilgan sonlar bilan ko’rsatilgan. bunda o’lchamlar sonlari listning asosiy yozuviga nisbatdan chapdan o’nga, pastdan yuqoriga qarab yoziladi. chiqish chiziqlari o’lcham chiziqlariga perpendikulyar (1,4-shakl). 1.4-shakl 1.5-shakl 1.6-shakl 1.7-shakl 1.8-shakl 1.9-shakl o’lcham va chiqish chiziqlarini kesma bilan parallelogram xosil qilib o’tkazishimiz mumkun (1,5 shakl) o’lcham chiziqlari ko’rinadigan kontr chiziqlar orasiga chiziladi (1.6 ,1.7, 1.8, 1.9-shakllar). o’lcham chiziqlari iloji boricha chizma konturadan kontsentrik-bir markazli aylanalarning radiusi yoki diometr o’lchamlari ko’rsatuvchi o’lchamnchiziqlari esa aylanalar markazida o’zaro kesishgan bo’ladi. yumoqlanadigan burchak o’zlarini ko’rsatish zarur bo’lgan xollarda, chiqarish chiziqlari burchak tomonlarining kesishgan nuqtalardan chiqariladi (1.10- shakl). 1.10-shakl 1.11-shakl agar simmetrik buyumlarning ko’rinishi yoki qirqimi, shuningdek, shularning biror simmetrik elementi o’zgacha yoki uzib tasvirlangan bo’lsa, o’lcham chiziqlari xam o’qdan yoki uzilish chizig’idan bir oz o’tkazib uzib qo’yiladi. shuningdek aylana diometrini ko’rsatishda xam, aylana to’liq yoki qisman tasvirlanishidan qatiy nazar, o’lcham chizig’i aylana markazidan …
