карбюраторли ва газ двигателларининг таъминлаш тизими.

DOC 84.0 KB Free download

Page preview (5 pages)

Scroll down 👇

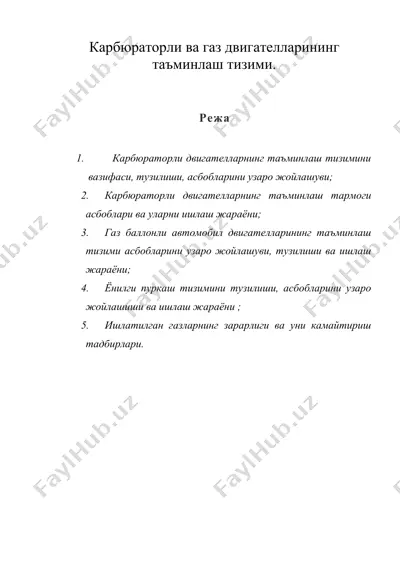

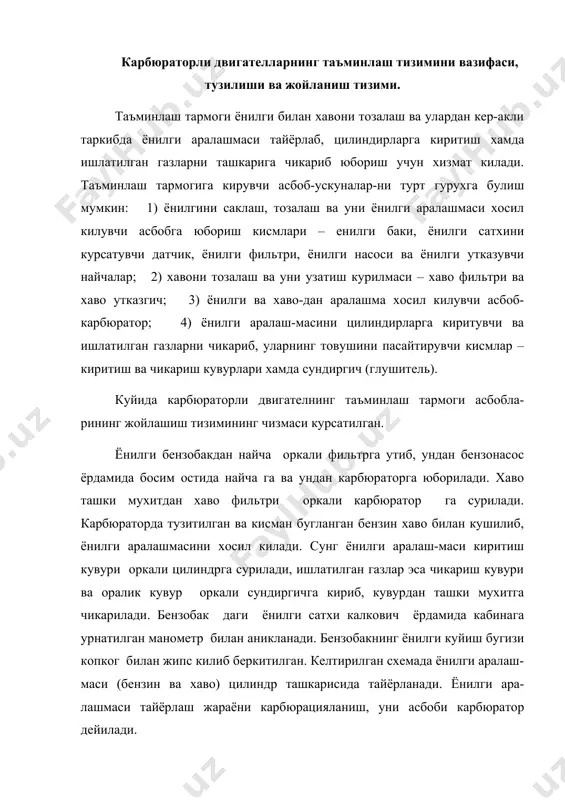

1404826130_54796.doc карбюраторли ва газ двигателларининг таъминлаш тизими. режа 1. карбюраторли двигателларнинг таъминлаш тизимини вазифаси, тузилиши, асбобларини узаро жойлашуви; 2. карбюраторли двигателларнинг таъминлаш тармоги асбоблари ва уларни ишлаш жараёни; 3. газ баллонли автомобил двигателларининг таъминлаш тизими асбобларини узаро жойлашуви, тузилиши ва ишлаш жараёни; 4. ёнилги пуркаш тизимини тузилиши, асбобларини узаро жойлашиши ва ишлаш жараёни ; 5. ишлатилган газларнинг зарарлиги ва уни камайтириш тадбирлари. карбюраторли двигателларнинг таъминлаш тизимини вазифаси, тузилиши ва жойланиш тизими. таъминлаш тармоги ёнилги билан хавони тозалаш ва улардан кер-акли таркибда ёнилги аралашмаси тайёрлаб, цилиндирларга киритиш хамда ишлатилган газларни ташкарига чикариб юбориш учун хизмат килади. таъминлаш тармогига кирувчи асбоб-ускуналар-ни турт гурухга булиш мумкин: 1) ёнилгини саклаш, тозалаш ва уни ёнилги аралашмаси хосил килувчи асбобга юбориш кисмлари – енилги баки, ёнилги сатхини курсатувчи датчик, ёнилги фильтри, ёнилги насоси ва ёнилги утказувчи найчалар; 2) хавони тозалаш ва уни узатиш курилмаси – хаво фильтри ва хаво утказгич; 3) ёнилги ва хаво-дан аралашма хосил …

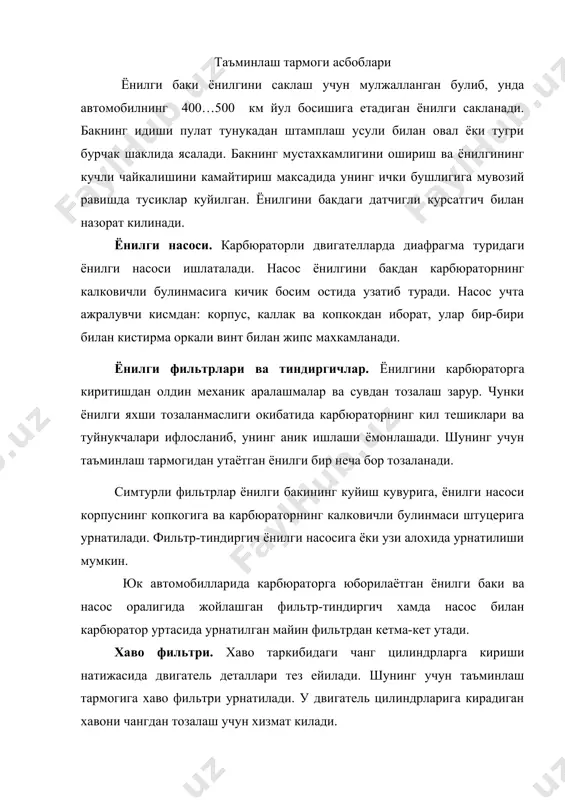

ги ёнилги сатхи калкович ёрдамида кабинага урнатилган манометр билан аникланади. бензобакнинг ёнилги куйиш бугизи копког билан жипс килиб беркитилган. келтирилган схемада ёнилги аралаш-маси (бензин ва хаво) цилиндр ташкарисида тайёрланади. ёнилги ара-лашмаси тайёрлаш жараёни карбюрацияланиш, уни асбоби карбюратор дейилади. таъминлаш тармоги асбоблари ёнилги баки ёнилгини саклаш учун мулжалланган булиб, унда автомобилнинг 400…500 км йул босишига етадиган ёнилги сакланади. бакнинг идиши пулат тунукадан штамплаш усули билан овал ёки тугри бурчак шаклида ясалади. бакнинг мустахкамлигини ошириш ва ёнилгининг кучли чайкалишини камайтириш максадида унинг ички бушлигига мувозий равишда тусиклар куйилган. ёнилгини бакдаги датчигли курсатгич билан назорат килинади. ёнилги насоси. карбюраторли двигателларда диафрагма туридаги ёнилги насоси ишлаталади. насос ёнилгини бакдан карбюраторнинг калковичли булинмасига кичик босим остида узатиб туради. насос учта ажралувчи кисмдан: корпус, каллак ва копкокдан иборат, улар бир-бири билан кистирма оркали винт билан жипс махкамланади. ёнилги фильтрлари ва тиндиргичлар. ёнилгини карбюраторга киритишдан олдин механик аралашмалар ва сувдан тозалаш зарур. чунки ёнилги яхши тозаланмаслиги окибатида …

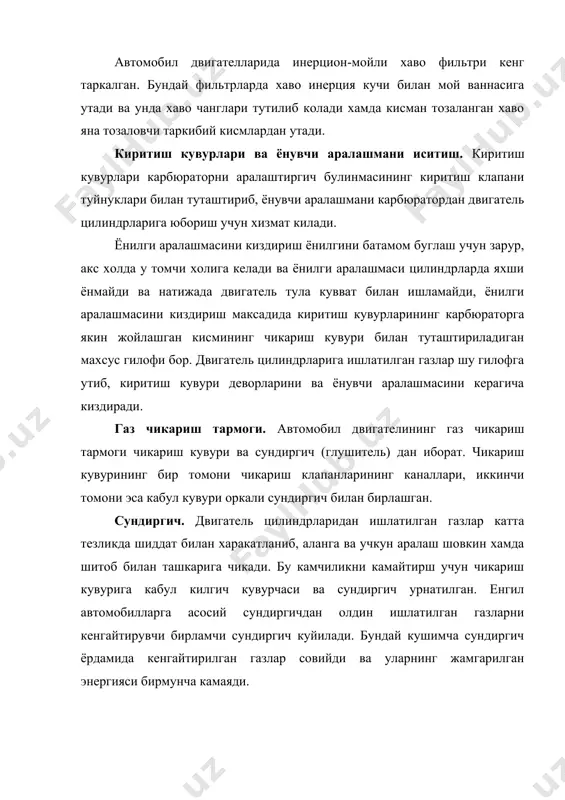

и чангдан тозалаш учун хизмат килади. автомобил двигателларида инерцион-мойли хаво фильтри кенг таркалган. бундай фильтрларда хаво инерция кучи билан мой ваннасига утади ва унда хаво чанглари тутилиб колади хамда кисман тозаланган хаво яна тозаловчи таркибий кисмлардан утади. киритиш кувурлари ва ёнувчи аралашмани иситиш. киритиш кувурлари карбюраторни аралаштиргич булинмасининг киритиш клапани туйнуклари билан туташтириб, ёнувчи аралашмани карбюратордан двигатель цилиндрларига юбориш учун хизмат килади. ёнилги аралашмасини киздириш ёнилгини батамом буглаш учун зарур, акс холда у томчи холига келади ва ёнилги аралашмаси цилиндрларда яхши ёнмайди ва натижада двигатель тула кувват билан ишламайди, ёнилги аралашмасини киздириш максадида киритиш кувурларининг карбюраторга якин жойлашган кисмининг чикариш кувури билан туташтириладиган махсус гилофи бор. двигатель цилиндрларига ишлатилган газлар шу гилофга утиб, киритиш кувури деворларини ва ёнувчи аралашмасини керагича киздиради. газ чикариш тармоги. автомобил двигателининг газ чикариш тармоги чикариш кувури ва сундиргич (глушитель) дан иборат. чикариш кувурининг бир томони чикариш клапанларининг каналлари, иккинчи томони эса кабул кувури оркали сундиргич …

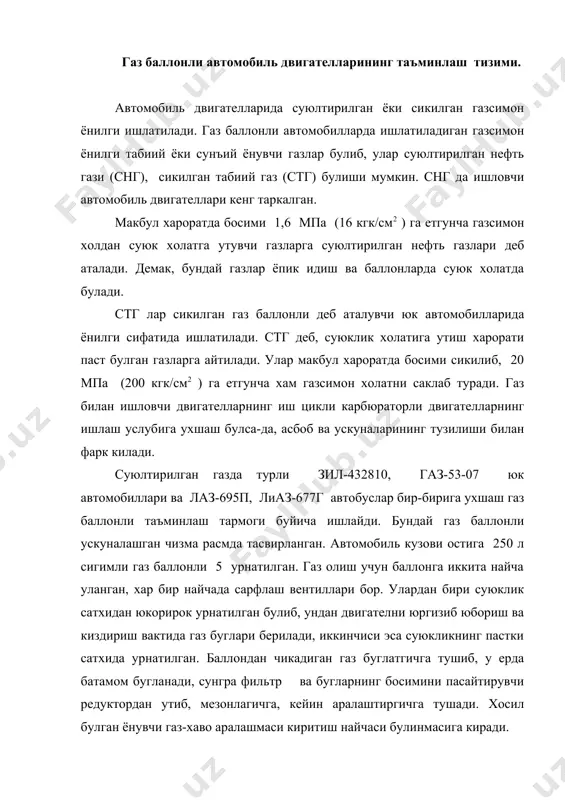

табиий газ (стг) булиши мумкин. снг да ишловчи автомобиль двигателлари кенг таркалган. макбул хароратда босими 1,6 мпа (16 кгк/см2 ) га етгунча газсимон холдан суюк холатга утувчи газларга суюлтирилган нефть газлари деб аталади. демак, бундай газлар ёпик идиш ва баллонларда суюк холатда булади. стг лар сикилган газ баллонли деб аталувчи юк автомобилларида ёнилги сифатида ишлатилади. стг деб, суюклик холатига утиш харорати паст булган газларга айтилади. улар макбул хароратда босими сикилиб, 20 мпа (200 кгк/см2 ) га етгунча хам газсимон холатни саклаб туради. газ билан ишловчи двигателларнинг иш цикли карбюраторли двигателларнинг ишлаш услубига ухшаш булса-да, асбоб ва ускуналарининг тузилиши билан фарк килади. суюлтирилган газда турли зил-432810, газ-53-07 юк автомобиллари ва лаз-695п, лиаз-677г автобуслар бир-бирига ухшаш газ баллонли таъминлаш тармоги буйича ишлайди. бундай газ баллонли ускуналашган чизма расмда тасвирланган. автомобиль кузови остига 250 л сигимли газ баллонли 5 урнатилган. газ олиш учун баллонга иккита найча уланган, хар бир найчада сарфлаш вентиллари бор. …

анган. хар бир гурух баллонларда беркитилувчи вентиллар мулжалланган булиб, улар таксимлаш крестовинаси билан найчалар ёрдамида туташган. крестовинада тулдиргич ва сарфлаш вентиллари бор. сикилган газ крестовинадан сарфлаш вентили оркали юкори босим редукторига боради. вентилда металл сополли фильтр жойлашган. иккинчи алмаштириладиган металл сополли фильтр юкори босим редукторида урнатилган. юкори босимли редукторни музлаб колиш хавфидан саклаш учун, у автомобиль капотининг таг бушлигига жойлаштирилган. киш шароитида редуктор 4 двигателнинг совитиш тизимида айланадиган сув билан кушимча киздирилади. редукторнинг юкори босим бушлигида газнинг босими 0,9-1,2 мпа (9,0-12,0 кгк/см2 ) гача пасаяди. ёнилги пуркаш тизими (епт) двигателни барча иш режимида ва ишлаш шароитида енилги билан таьминлаш учун мулжалланган . енилги хар бир цилиндр ёнида киритиш кувурларида урнатилган форсунка оркали узатилади . ёнилги форсункалари электрон бошкарув блоки (эбб) билан бошкарилади . эбб бир неча датчиклардан олинган сигналларни ишлаб чикиш асосида двигателга узатилаётган ёнилгини дозалайди эбб ёптни бир катор режимларда ишлатилишини таьминлайди ишлатилган газларни таркибида кислород концентрациясини датчиги (ккд) …
