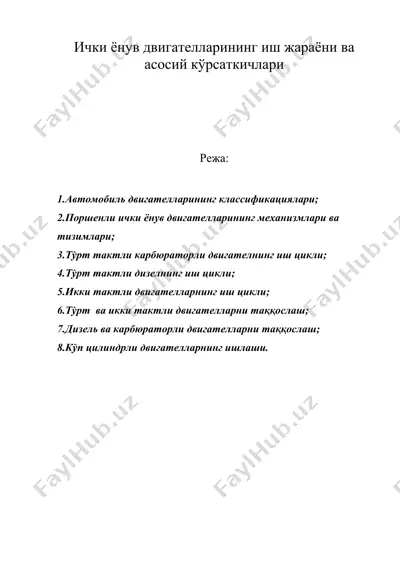

1426059262_60375.doc s 0 r s 2 = - r h v с v c h а v v v + = -3 10 i × × = h л v v c h c a v v 1 v v e + = = 0 " " ra 0 сz 0 zb 0 br 0 0 0 1 zz zb z 1 0 0 ички ёнув двигателларининг иш жараёни ва асосий кўрсаткичлари режа: 1.автомобиль двигателларининг классификациялари; 2.поршенли ички ёнув двигателларининг механизмлари ва тизимлари; 3.тўрт тактли карбюраторли двигателнинг иш цикли; 4.тўрт тактли дизелнинг иш цикли; 5.икки тактли двигателларнинг иш цикли; 6.тўрт ва икки тактли двигателларни таққослаш; 7.дизель ва карбюраторли двигателларни таққослаш; 8.кўп цилиндрли двигателларнинг ишлаши. таянч сўзлар: двигатель; сиқиш даражаси; иш жараёни; юқориги чекка нуқта; пастки чекка нуқта; поршень йўли; цилиндрнинг иш ҳажми; цилиндрнинг тўла ҳажми; ёниш камераси; такт; цикл; двигателнинг литражи; карбюраторли двигатель; инжекторли двигатель; дизель; тўрт тактли двигатель; икки …

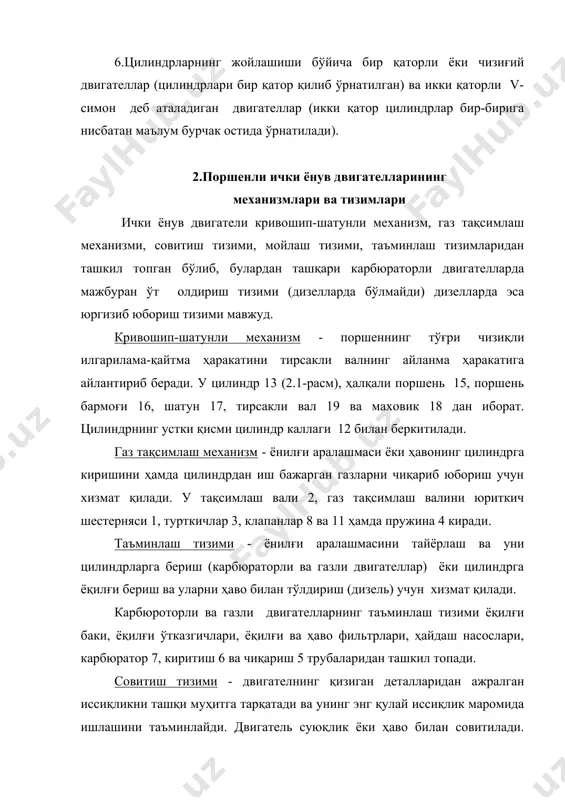

жойлашиши бўйича бир қаторли ёки чизиғий двигателлар (цилиндрлари бир қатор қилиб ўрнатилган) ва икки қаторли v-cимон деб аталадиган двигателлар (икки қатор цилиндрлар бир-бирига нисбатан маълум бурчак остида ўрнатилади). 2.поршенли ички ёнув двигателларининг механизмлари ва тизимлари ички ёнув двигатели кривошип-шатунли механизм, газ тақсимлаш механизми, совитиш тизими, мойлаш тизими, таъминлаш тизимларидан ташкил топган бўлиб, булардан ташқари карбюраторли двигателларда мажбуран ўт олдириш тизими (дизелларда бўлмайди) дизелларда эса юргизиб юбориш тизими мавжуд. кривошип-шатунли механизм - поршеннинг тўғри чизиқли илгарилама-қайтма ҳаракатини тирсакли валнинг айланма ҳаракатига айлантириб беради. у цилиндр 13 (2.1-расм), ҳалқали поршень 15, поршень бармоғи 16, шатун 17, тирсакли вал 19 ва маховик 18 дан иборат. цилиндрнинг устки қисми цилиндр каллаги 12 билан беркитилади. газ тақсимлаш механизм - ёнилғи аралашмаси ёки ҳавонинг цилиндрга киришини ҳамда цилиндрдан иш бажарган газларни чиқариб юбориш учун хизмат қилади. у тақсимлаш вали 2, газ тақсимлаш валини юриткич шестерняси 1, турткичлар 3, клапанлар 8 ва 11 ҳамда пружина 4 киради. …

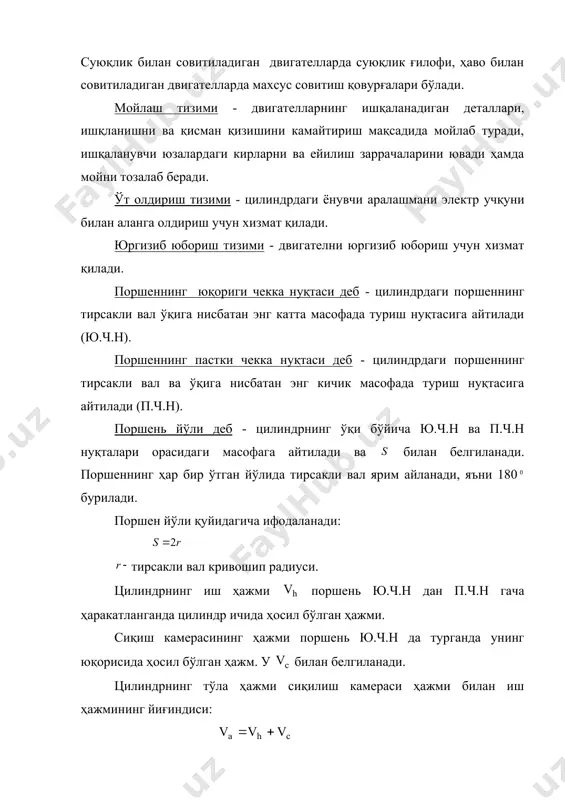

ди, ишқаланувчи юзалардаги кирларни ва ейилиш заррачаларини ювади ҳамда мойни тозалаб беради. ўт олдириш тизими - цилиндрдаги ёнувчи аралашмани электр учқуни билан аланга олдириш учун хизмат қилади. юргизиб юбориш тизими - двигателни юргизиб юбориш учун хизмат қилади. поршеннинг юқориги чекка нуқтаси деб - цилиндрдаги поршеннинг тирсакли вал ўқига нисбатан энг катта масофада туриш нуқтасига айтилади (ю.ч.н). поршеннинг пастки чекка нуқтаси деб - цилиндрдаги поршеннинг тирсакли вал ва ўқига нисбатан энг кичик масофада туриш нуқтасига айтилади (п.ч.н). поршень йўли деб - цилиндрнинг ўқи бўйича ю.ч.н ва п.ч.н нуқталари орасидаги масофага айтилади ва билан белгиланади. поршеннинг ҳар бир ўтган йўлида тирсакли вал ярим айланади, яъни 180 бурилади. поршен йўли қуйидагича ифодаланади: тирсакли вал кривошип радиуси. цилиндрнинг иш ҳажми поршень ю.ч.н дан п.ч.н гача ҳаракатланганда цилиндр ичида ҳосил бўлган ҳажми. сиқиш камерасининг ҳажми поршень ю.ч.н да турганда унинг юқорисида ҳосил бўлган ҳажм. у билан белгиланади. цилиндрнинг тўла ҳажми сиқилиш камераси ҳажми билан иш …

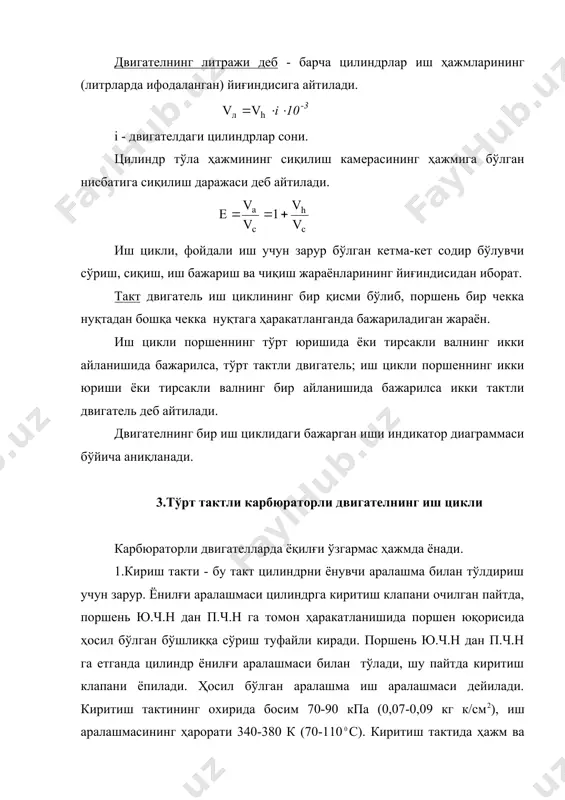

ажмда ёнади. 1.кириш такти - бу такт цилиндрни ёнувчи аралашма билан тўлдириш учун зарур. ёнилғи аралашмаси цилиндрга киритиш клапани очилган пайтда, поршень ю.ч.н дан п.ч.н га томон ҳаракатланишида поршен юқорисида ҳосил бўлган бўшлиққа сўриш туфайли киради. поршень ю.ч.н дан п.ч.н га етганда цилиндр ёнилғи аралашмаси билан тўлади, шу пайтда киритиш клапани ёпилади. ҳосил бўлган аралашма иш аралашмаси дейилади. киритиш тактининг охирида босим 70-90 кпа (0,07-0,09 кг к/см2), иш аралашмасининг ҳарорати 340-380 к (70-110с). киритиш тактида ҳажм ва унга мос ҳолда босим ўзгариши индикатор диаграммасида кўрсатилган, киритиш эгри чизиғи атмосфера чизиғидан пастда жойлашган (2.2-расм). 2.сиқиш такти - сиқиш тактида ҳар иккала клапан ёпиқ бўлади. поршень п.ч.н дан ю.ч.н га томон ҳаракатланиб, иш аралашмасини сиқади. 1200-1700 (1,2-1,7 мпа) ҳарорати эса 570-670 к (300-400с). сиқилиш даражаси 6-10 га тенг. сиқилиш тактининг охирида электр свеча электродлари орасида электр учқуни пайдо бўлади, цилиндрда сиқилиш иш аралашмаси алангаланади. индикатор диаграммасидаги эгри чизиғи цилиндрда аралашма ёниш пайтида …

-900 к (430-630с) га тенг. чиқариш такти индикатор диаграммасида (2.2-расм) эгри чизиғи билан тасвирланган. 4. тўрт тактли дизелнинг иш цикли. карбюраторли двигателлардан фарқли равишда дизель двигатели цилиндрига ҳаво ва ёнилғи алоҳида-алоҳида берилади. аввал дизель ҳаво билан тўлдирилади. сўнгра ҳаво сиқилади, натижада унинг босими ва ҳарорати аниқ кўтарилади. сиқилиш такти охирида цилиндрга тўзитилган суюқ ёқилғи пуркалади, унда ёқилғи қизиган ҳаво билан аралашиб ўз-ўзидан алангаланади. 1.киритиш такти. поршень ю.ч.н дан п.ч.н га ҳаракатланганда цилиндрга киритиш клапани орқали чангдан тозаланган ҳаво сўрилади. киритиш тактининг охирида цилиндрдаги босим 80-90 кпа (0,08-0,09мпа) ҳарорати эса 320-340 к (50-70с) (2.3-расм). 2.сиқиш такти. иккала клапан ҳам ёпиқ ҳолатда, поршень п.ч.н дан ю.ч.н га ҳаракатланиб цилиндрдаги ҳавони сиқади. сиқиш такти охирида ҳаво босими 3000-4000 кпа (3-4мпа) гача ҳарорати эса 770-1000 к (500-730с) гача етади. шу пайтда цилиндрга форсунка орқали юқори босимда ёнилғи насоси ёрдамида 15000 к (15мпа) босим билан пуркалади. пуркалган ёнилғи ўта қизиган ҳаво билан аралашиб ўз-ўзидан алангаланади. …
