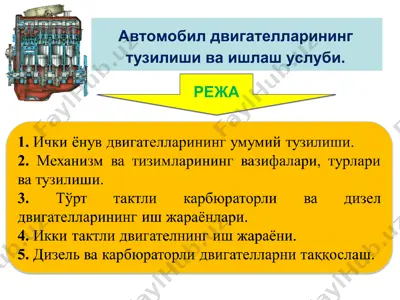

автомобил двигателларининг тузилиши ва ишлаш услуби

PPT 3,0 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

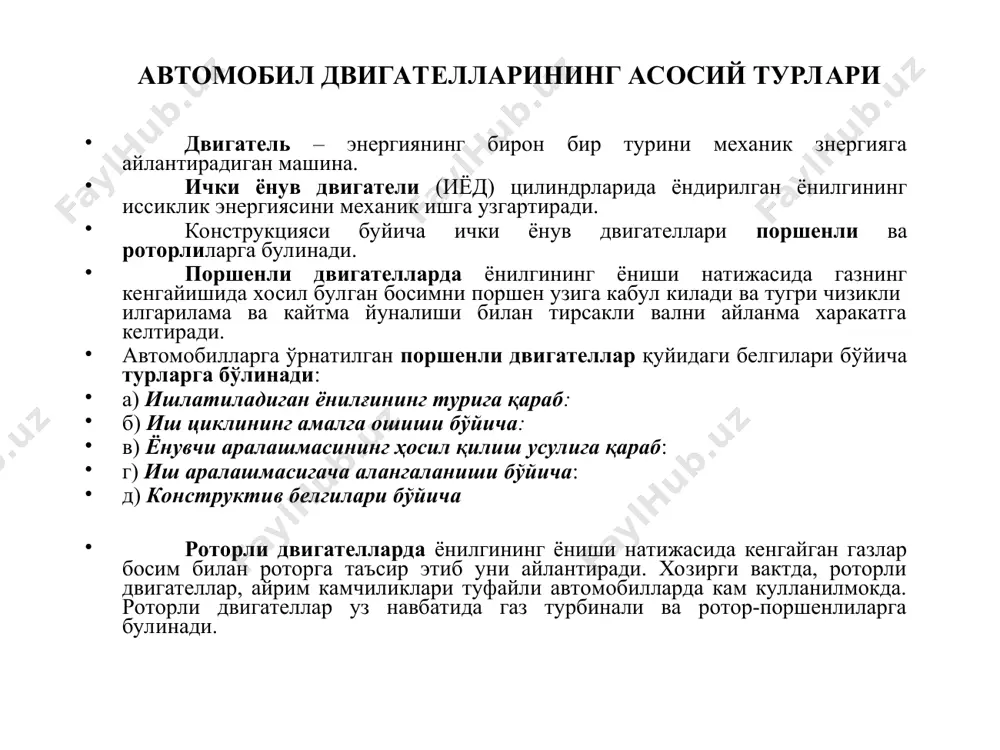

1475924799_63341.ppt тирсакли валнинг ай-ланиши тирсакли валнинг айланиши тирсакли валнинг бурилиш бурчаги цилиндрлар 1 2 3 4 биринчи айлана 0-1800 1-иш йўли 1-сиқиш 1-чиқариш 1-киритиш 180-3600 2-чиқариш 2-иш йўли 2-киритиш 2-сиқиш иккинчи айлана 360-5400 3-киритиш 3-чиқариш 3-сиқиш 3-иш йўли 540-7200 4-сиқиш 4-киритиш 4-иш йўли 4-чиқариш тирсакли валнинг айла- ниши тирсакли вал- нинг бурилиш бурчаги цилиндрлар 1 2 3 4 биринчи ай- лана 0-180 0 1-иш йўли 1-сиқиш 1-чиқариш 1-киритиш 180-360 0 2-чиқариш 2-иш йўли 2-киритиш 2-сиқиш иккинчи ай- лана 360-540 0 3-киритиш 3-чиқариш 3-сиқиш 3-иш йўли 540-720 0 4-сиқиш 4-киритиш 4-иш йўли 4-чиқариш автомобил двигателларининг асосий турлари режа автомобил двигателларининг тузилиши ва ишлаш услуби. автомобил двигателларининг асосий турлари двигатель – энергиянинг бирон бир турини механик знергияга айлантирадиган машина. ички ёнув двигатели (иёд) цилиндрларида ёндирилган ёнилгининг иссиклик энергиясини механик ишга узгартиради. конструкцияси буйича ички ёнув двигателлари поршенли ва роторлиларга булинади. поршенли двигателларда ёнилгининг ёниши натижасида газнинг кенгайишида хосил булган босимни поршен узига …

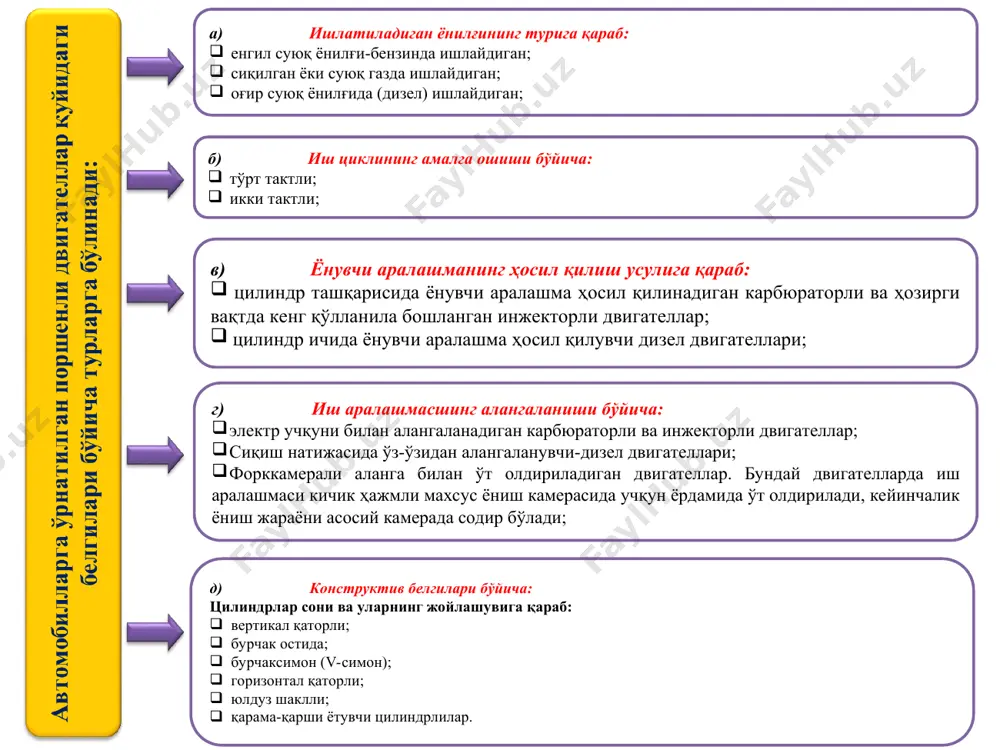

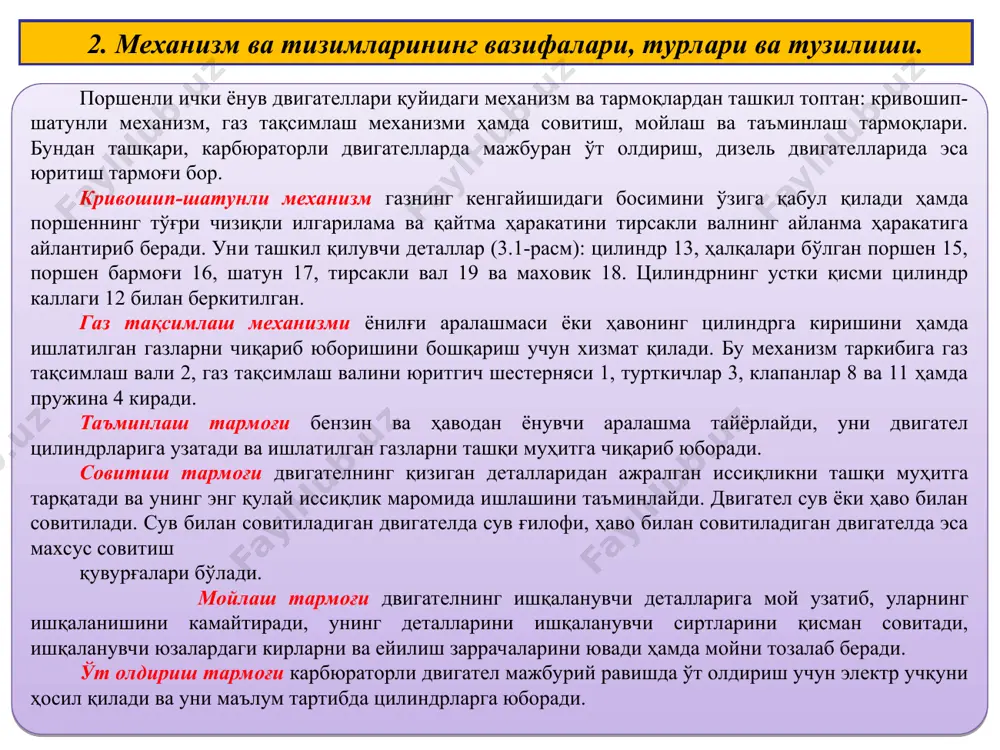

а (дизел) ишлайдиган; б) иш циклининг амалга ошиши бўйича: тўрт тактли; икки тактли; в) ёнувчи аралашманинг ҳосил қилиш усулига қараб: цилиндр ташқарисида ёнувчи аралашма ҳосил қилинадиган карбюраторли ва ҳозирги вақтда кенг қўлланила бошланган инжекторли двигателлар; цилиндр ичида ёнувчи аралашма ҳосил қилувчи дизел двигателлари; г) иш аралашмасшинг алангаланиши бўйича: электр учқуни билан алангаланадиган карбюраторли ва инжекторли двигателлар; сиқиш натижасида ўз-ўзидан алангаланувчи-дизел двигателлари; форккамерали аланга билан ўт олдириладиган двигателлар. бундай двигателларда иш аралашмаси кичик ҳажмли махсус ёниш камерасида учқун ёрдамида ўт олдирилади, кейинчалик ёниш жараёни асосий камерада содир бўлади; д) конструктив белгилари бўйича: цилиндрлар сони ва уларнинг жойлашувига қараб: вертикал қаторли; бурчак остида; бурчаксимон (v-симон); горизонтал қаторли; юлдуз шаклли; қарама-қарши ётувчи цилиндрлилар. 2. механизм ва тизимларининг вазифалари, турлари ва тузилиши. поршенли ички ёнув двигателлари қуйидаги механизм ва тармоқлардан ташкил топтан: кривошип-шатунли механизм, газ тақсимлаш механизми ҳамда совитиш, мойлаш ва таъминлаш тармоқлари. бундан ташқари, карбюраторли двигателларда мажбуран ўт олдириш, дизель двигателларида эса юритиш …

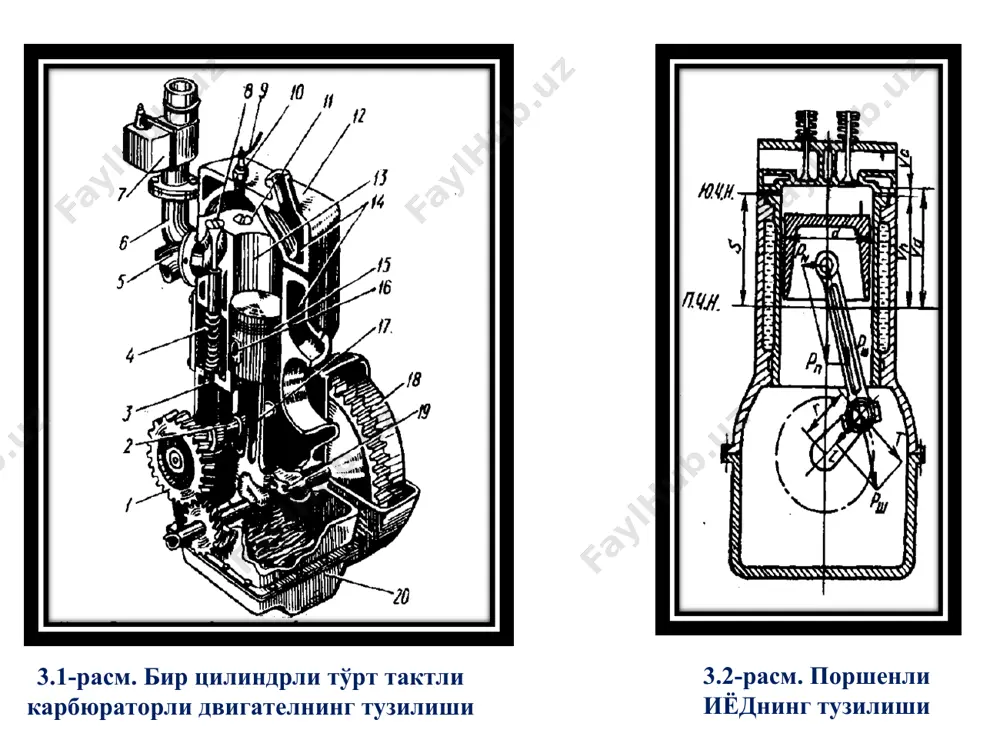

нувчи аралашма тайёрлайди, уни двигател цилиндрларига узатади ва ишлатилган газларни ташқи муҳитга чиқариб юборади. совитиш тармоғи двигателнинг қизиган деталларидан ажралган иссиқликни ташқи муҳитга тарқатади ва унинг энг қулай иссиқлик маромида ишлашини таъминлайди. двигател сув ёки ҳаво билан совитилади. сув билан совитиладиган двигателда сув ғилофи, ҳаво билан совитиладиган двигателда эса махсус совитиш қувурғалари бўлади. мойлаш тармоғи двигателнинг ишқаланувчи деталларига мой узатиб, уларнинг ишқаланишини камайтиради, унинг деталларини ишқаланувчи сиртларини қисман совитади, ишқаланувчи юзалардаги кирларни ва ейилиш заррачаларини ювади ҳамда мойни тозалаб беради. ўт олдириш тармоғи карбюраторли двигател мажбурий равишда ўт олдириш учун электр учқуни ҳосил қилади ва уни маълум тартибда цилиндрларга юборади. 3.1-расм. бир цилиндрли тўрт тактли карбюраторли двигателнинг тузилиши 3.2-расм. поршенли иёднинг тузилиши 3.2-расм. поршенли иёднинг тузилиши поршенли двигателларнинг асосий кўрсаткичлари мисол тариқасида қуйида берилган маълумотларга асосланиб нексия автомобили двигателининг иш ҳажмини литрда аниқлаймиз: цилиндр диаметри d=7,65 см; поршен йўли s=8,15 см; цилиндрлар сони i=4. тўрт тактли поршенли ички ёнув двигателларининг …

инг парраги; 2-форсунка; 3-ёниш камераси; 4-компресор турбинасининг диски; 5-турбина куракчалари; 6-куч турбинасининг диски; 7-иккинчи (турбина) вал; 8-редуктор; 9-куч турбинаси; 10-компрессор турбинаси; 11-биринчи (компрессор) вал; 12-марказдан қочма компрессор; 13-орқа кўприк ротор-поршенли двигателнинг ишлаш схемаси 1-ёндириш свечаси; 2-харакатсиз шестерня; 3-роторнинг тишли гардиши; 4-ротор-поршен; 5 ва 6-совитиш суюқлиги учун киритиш ва чиқариш каналлари; 7-эксцентрик; 8-вал; 9-статорнинг ички бўшлиғи кўп цилиндрли двигателлар кўп цилиндрли двигателлар двигателнинг иш тартиби двигателнинг турли цилиндрларда бир хил номли тактларнинг такрорланишидаги кетма-кетлик двигателнинг иш тартиби деб аталади (1-3-4-2 ёки 1-2-4-3 )

автомобил двигателларининг тузилиши ва ишлаш услуби - Page 5

Хотите читать дальше?

Скачайте полный файл бесплатно через Telegram.

Скачать полный файл

О "автомобил двигателларининг тузилиши ва ишлаш услуби"

1475924799_63341.ppt тирсакли валнинг ай-ланиши тирсакли валнинг айланиши тирсакли валнинг бурилиш бурчаги цилиндрлар 1 2 3 4 биринчи айлана 0-1800 1-иш йўли 1-сиқиш 1-чиқариш 1-киритиш 180-3600 2-чиқариш 2-иш йўли 2-киритиш 2-сиқиш иккинчи айлана 360-5400 3-киритиш 3-чиқариш 3-сиқиш 3-иш йўли 540-7200 4-сиқиш 4-киритиш 4-иш йўли 4-чиқариш тирсакли валнинг айла- ниши тирсакли вал- нинг бурилиш бурчаги цилиндрлар 1 2 3 4 биринчи ай- лана 0-180 0 1-иш йўли 1-сиқиш 1-чиқариш 1-киритиш 180-360 0 2-чиқариш 2-иш йўли 2-киритиш 2-сиқиш иккинчи ай- лана 360-540 0 3-киритиш 3-чиқариш 3-сиқиш 3-иш йўли 540-720 0 4-сиқиш 4-киритиш 4-иш йўли 4-чиқариш автомобил двигателларининг асосий турлари режа автомобил двигателларининг тузилиши ва ишлаш услуби. автомобил двигателларининг асосий турлари двигатель ...

Формат PPT, 3,0 МБ. Чтобы скачать "автомобил двигателларининг тузилиши ва ишлаш услуби", нажмите кнопку Telegram слева.

Теги: автомобил двигателларининг тузи… PPT Бесплатная загрузка Telegram
