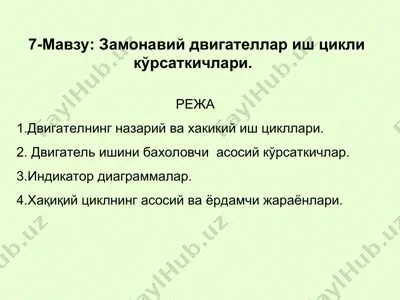

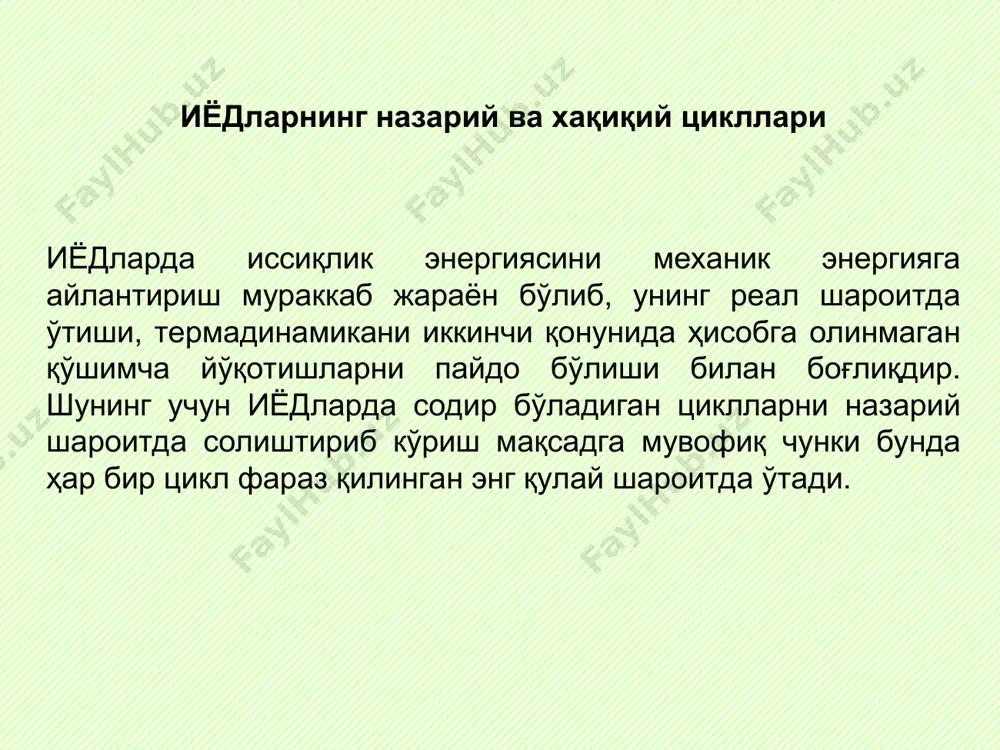

слайд 1 7-мавзу: замонавий двигателлар иш цикли кўрсаткичлари. режа 1.двигателнинг назарий ва хакикий иш цикллари. 2. двигатель ишини бахоловчи асосий кўрсаткичлар. 3.индикатор диаграммалар. 4.хақиқий циклнинг асосий ва ёрдамчи жараёнлари. иёдларда иссиқлик энергиясини механик энергияга айлантириш мураккаб жараён бўлиб, унинг реал шароитда ўтиши, термадинамикани иккинчи қонунида ҳисобга олинмаган қўшимча йўқотишларни пайдо бўлиши билан боғлиқдир. шунинг учун иёдларда содир бўладиган циклларни назарий шароитда солиштириб кўриш мақсадга мувофиқ чунки бунда ҳар бир цикл фараз қилинган энг қулай шароитда ўтади. иёдларнинг назарий ва хақиқий цикллари ишчи цикл назарий цикл хақиқий цикл ёпиқ цикл бўлиб, у фараз килинган иссиқлик машинасида ишчи жисм алмаштирмай ва унинг миқдори ўзгартирилмай амалга оширилади очиқ цикл бўлиб, у реал двигателларда амалга оширилади назарий циклни термаднамик хисоблаш, реал двигателларнинг эхтимол тутилган максимал қувват ва тежамкорлигини аниклашга имкон беради. назарий циклни ўрганиш учун материаллар, термадинамик боғланишлардан фойдаланиб хисоблаш йўли билан олинади. ишчи цилиндрда даврий такрорланиб турувчи ва двигателнинг давомли ишлашини таъминловчи жараёнлар …

2 / 17

гателларни ўрганишда фойдаланилади р = const v = const v = const,р = const пчн - пастки чека нуқта – поршен тубининг тирсакли вал ўқига энг яқин бўлган масофа. ючн- юқори чекка нуқта – поршен тубини тирсаклили вал ўқидан энг узоқда жойлашган масофа. s- поршен йўли – цилиндр ўқи бўйича чекка нуқталар орасидаги мосафа. vc - сиқиш камерасини хажми - поршен ючн да турганда унинг юқорисида хосил бўлган хажми. двигател ишини бахоловчи асосий кўрсаткичлар чекка нуқталар поршен йўли ишчи цилиндрлардаги поршен устки хажми сиқиш даражаси тактлик пчн ючн s vc vh va ε икки тўрт d – цилиндр диаметри, дм s – поршен йўли, дм. - тўла хажм – пчн да турган поршен тубининг юқорисидаги хажм. va = vh +vc - сиқиш даражаси – цилиндрнинг тўла хажмини ёниш камерасининг ҳажмига нисбати. - поршенни бир йўлида бажарган иши, агар двигател бир ишчи циклни поршенни икки йўлида бажарса икки тактли; поршени тўрт …

3 / 17

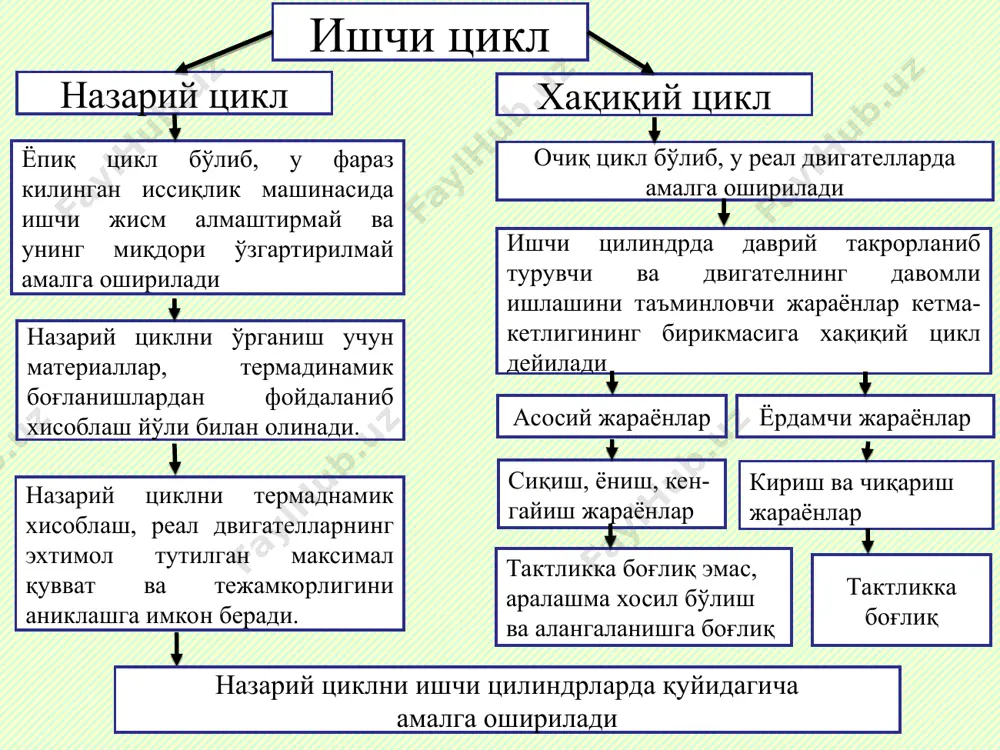

замонавий двигателлар иш цикли кўрсаткичлари - Page 3

4 / 17

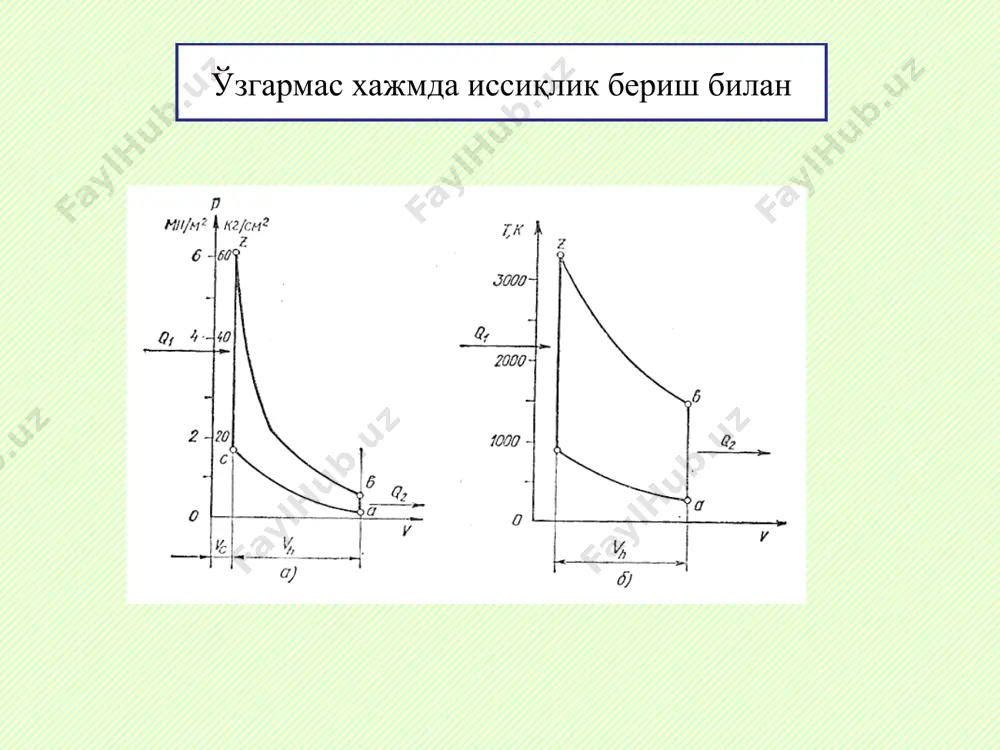

замонавий двигателлар иш цикли кўрсаткичлари - Page 4

5 / 17

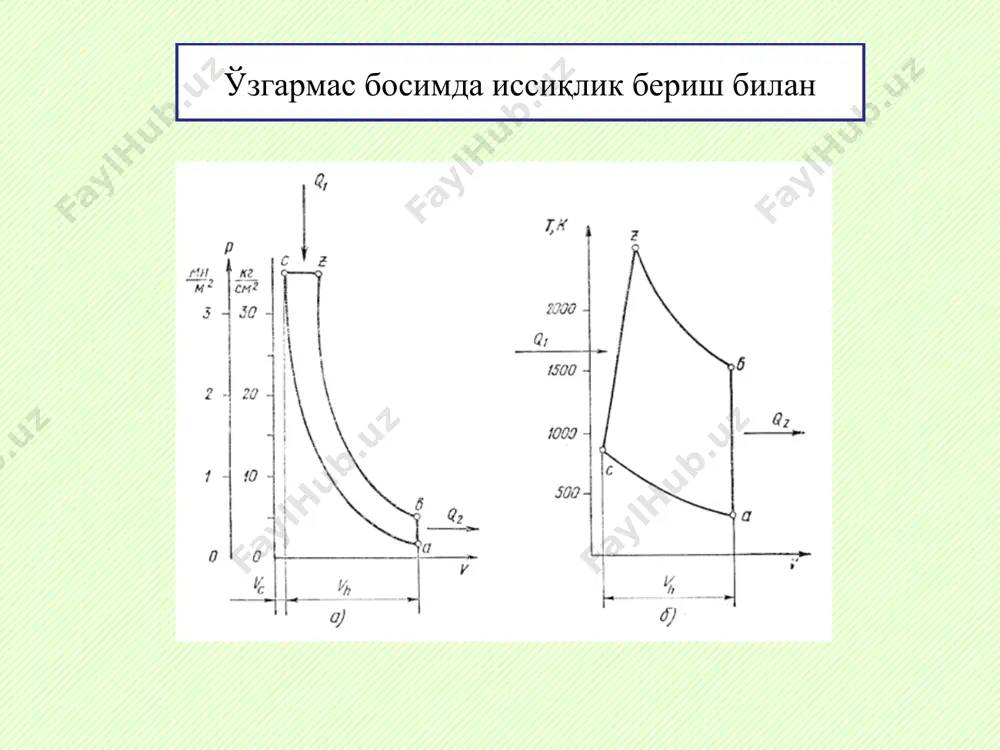

замонавий двигателлар иш цикли кўрсаткичлари - Page 5
