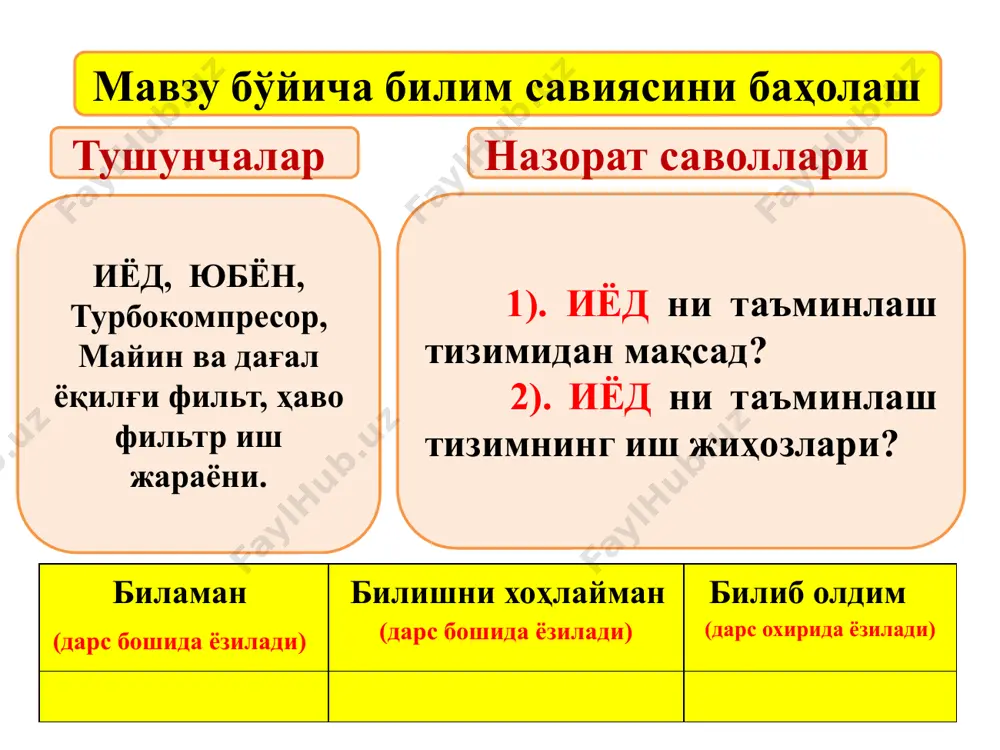

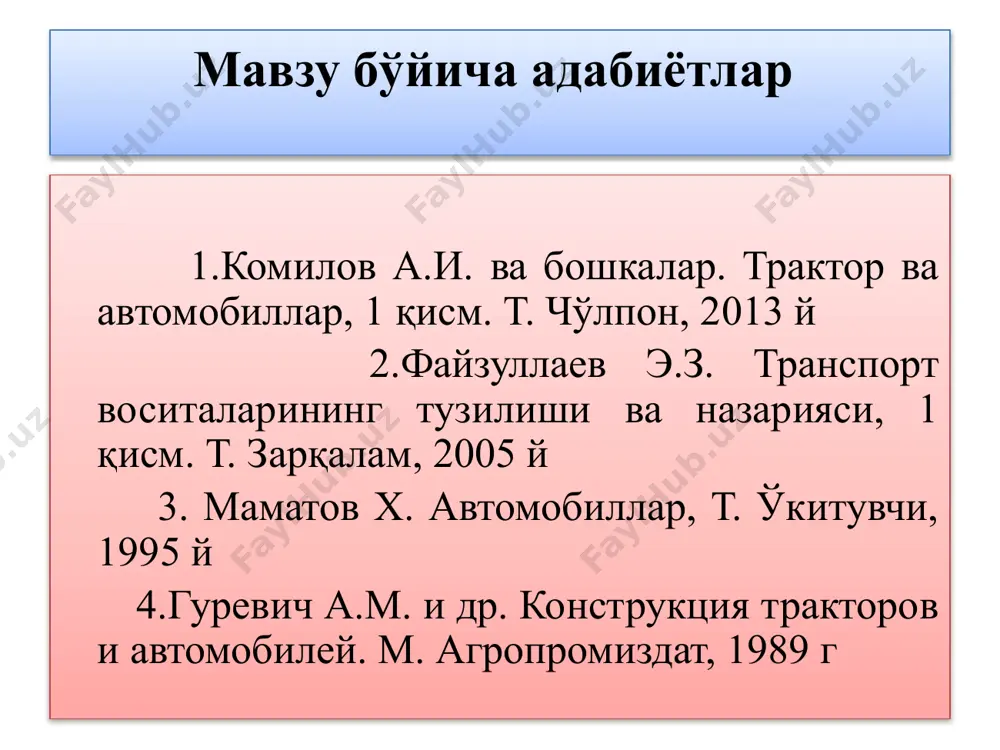

1722078849.pptx /docprops/thumbnail.jpeg aвтотрактор двигателларининг таъминлаш тизими ва ростлагичлар aвтотрактор двигателларининг таъминлаш тизими ва ростлагичлар режа: 1. дизель двигателлари таъминлаш тизимининг вазифаси ва таснифи. 2. таъминлаш тизимининг иш жихозлари; 3. юқори босимли ёқилғи насоси; 4. форсунка ва унинг вазифаси. мавзу бўйича адабиётлар 1.комилов а.и. ва бошкалар. трактор ва автомобиллар, 1 қисм. т. чўлпон, 2013 й 2.файзуллаев э.з. транспорт воситаларининг тузилиши ва назарияси, 1 қисм. т. зарқалам, 2005 й 3. маматов х. автомобиллар, т. ўкитувчи, 1995 й 4.гуревич а.м. и др. конструкция тракторов и автомобилей. м. агропромиздат, 1989 г 1). иёд ни таъминлаш тизимидан мақсад? 2). иёд ни таъминлаш тизимнинг иш жиҳозлари? мавзу бўйича билим савиясини баҳолаш иёд, юбён, турбокомпресор, майин ва дағал ёқилғи фильт, ҳаво фильтр иш жараёни. тушунчалар назорат саволлари биламан (дарс бошида ёзилади) билишни хоҳлайман (дарс бошида ёзилади) билиб олдим (дарс охирида ёзилади) иёд таъминлаш тизими таъминлаш тизими – ички ёнув двигателни турли режимда ишчи аралашма ва тоза ҳаво …

аторли двигателларда) ёки ҳаво ва ёқилғининг алоҳида-алоҳида (дизелларда) цилиндрларга узатиш ҳамда ёниб бўлган газларни цилиндрдан атмосферага чиқариб юбориш вазифасини бажаради. таъминлаш тизимида қуйидаги ташкил этувчиларни кўрсатиш мумкин. -ҳавони тозалаш тизими; -ёкилғи етказиб бериш тизими; -ёниб бўлган газларни шовқинсизлантириш тизими. таъминлаш тизимини вазифасига биноан унга қуйидаги талаблар қўйилади: -тегишли миқдорда ёқилги бериши; -аралашмани сифатли тайёрлаш; -аралашмани ёки ёқилғини ўз вақтида узатиш. дизелларни таъминлаш тизими карбюраторли двигателларни таъминлаш тизимидан тубдан ажралади. карбюратор двигателларни таъминлаш тизимида ёнилғи аралашма (ёнилғи ва ҳаво) махсус асбоб-карбюраторда ёки инжекторда тайёрланади, ундан кейин эса керакли микдорда бевосита цилиндрларга келтирилади. дизелларни ҳаво билан таъминлаш тизими ҳаво билан таъминлаш тизимининг асосий вазифаси дизелни барча тезлик ва юкланиш режимларида ишлаганида унинг цилиндрларига пуркалаётган ёқилғини тўлиқ ёқиш учун керак бўлган тозаланган ҳаво миқдорини таъминлаш учун хизмат килади. трактор автомобилларга қараганда кўпроқ чангланган шароитда ишлайди. цилиндрлар ичига кириб қолган моддаларни 90% ишлаб бўлган газлар билан бирга ташки муҳитга чиқиб кетади, қолган 10% эса …

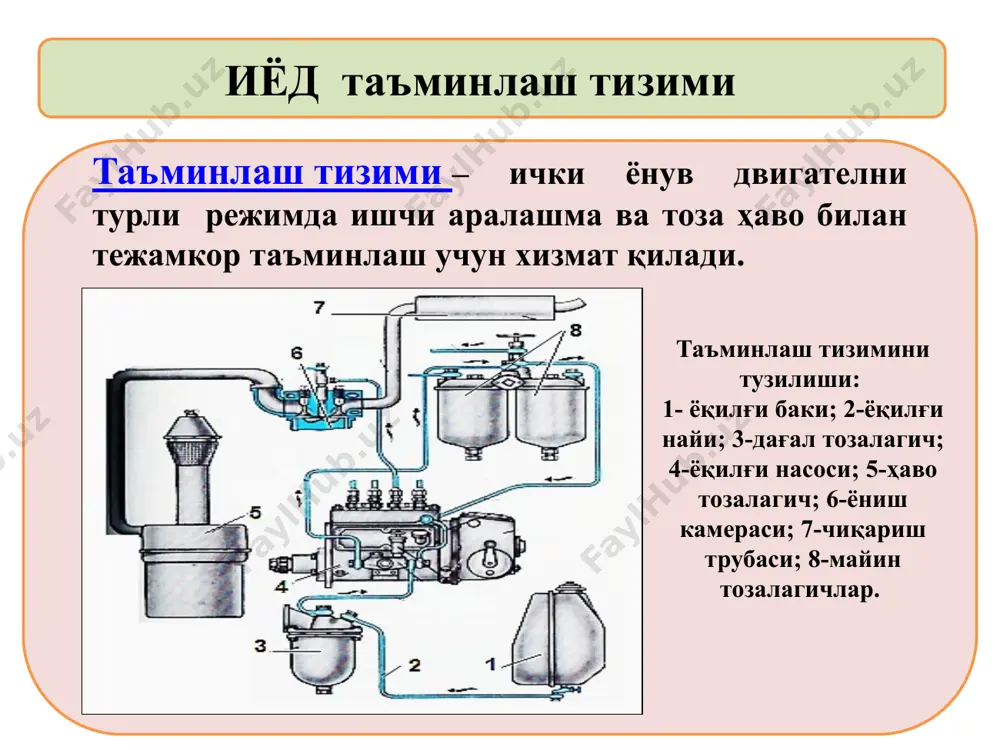

ёқилги қувурча орқали ўтказиб юбориш клапан ёрдамида яна насосга қайта киритилади. тракгор дизеллари таъминлаш системаларининг схемалари бир-биридан кам фарқ қилади. қуйида намуна сифатида д-240 дизелнинг таъмннлаш системаси схемасини кўриб ўтамиз. бак 2 га қуйиладиган ёқилғи бак фильтри орқали ўтади. кран 3 очилганида ёқилғи ҳайдовчи насос 7 ёқилғи ўтказгич 4, дағал тозаловчи фильтр 5, ёқилғи ўтказгич 6 орқали ёқилғини сўриб, уни босим остида ёқилғи ўтказгич 8 орқали майин тозаловчи фильтр 9 га узатади. ёқилғи фильтр 5 да йирик механик аралашмалардан, фильтр 9 да эса қолган аралашмалардан тозаланади. ёқилғи ёқилғи ўтказгич 10 орқали насос 12 га берилади, ундан катта босим остида ёқилғи ўтказгич 13 (юқори босим) орқали форсунка 16 га берилади. форсункалар ёқилғини ёниш камераси 14 га пуркайди. таъминлаш тизими д 240: 1-глушитель (сўндиргич); 2 - ёқилғи баки; 3- дағал фильтр; 4 - ёқилғи ҳайдаш насоси; 5 - ёқилғи насоси; 6 - тезлик регулятор; 7 – майин фильтр; 8 - хавофильтр; 9 …

қилғи чўкиндиларини тўкиш учун хизмат қилади. 1- ёқилғи сатҳини ўлчаш чизғччи; 2 -тўр фильтри; 3 - бак бўшлиғини атмосфера билан туташтирувчи тешик; 4- бўғиз қопқоғи; 5 -қуйиш бўғзи; 6-труба; 7-сарфлаш крани; 8-тўкиш кранн; 9 -корпус. фильтр: ёқилғини механикавий аралашма ва сувдан тозалашга мўлжалланган восита ҳисобланади. дизел двигателларда ёқилғи икки турдаги яъни қайта, бирламчи дағал, ва иккиламчи майин тозалаш фильтрларида тозаланади дағал филтрлар. ёқилғидан йирик механик аралашмалар ва майда сув томчиларини ажратиш учун хизмат қилади. дағал фильтрнинг асоси чуяндан қуюлиб унинг пастига стакан маҳкамланади. ёкилги дағал фильтрга паст босимли ҳайдаш насоси томонидан ҳосил қилинадиган сийракланиш натижасида келтирилади. тақсимлаш диски тешикчаларидан ўтган ёқилғи конуссимон қайтаргичдан бир текисда оқиб тушиб тиндиргич ҳажмига стакан ва қайтаргич орасидаги тирқиш орқали тушади. майин филтрлар майда механик заррачаларни ёкилгидан ажратиш учун хизмат килади. майин филтр асосан, бир ёки икки филтрлаш элементлардан иборат, бу турдаги фильтрлар одатда тракторларга ўрнатилади. ҳаво фильтрлари ҳаво таркибидаги чанг асосан (қум тупроқ)нинг энг …

гичларининг ишлаши ҳавони инерцион, контактли ва фильтрлаш усулларида тозалашга асосаланган. тозалаш даражасини кўтариш учун бу усулларнинг ҳар бирида тозаловчи элементларни ҳўллаш мақсадида мойдан фойдаланиш мумкин. одатда битта ҳаво тозалагичда бир неча тозалаш усули қўлланилади. бундай ҳаво тозалагичлари комбинацияли ҳаво тозалагичлари дейилади. улар ҳавони яхши тозалайди. шу сабабли улар энг кўп тарқалган. ёқилғи ўтиш найчалари юқори босимли ёкилғи насоси (юбён) трактор дизелларида алюминий аралашмасидан тайёрланади ва барча ёқилги етказиб берадиган секциялар бир асосда жойлаштирилган бўлади. юбён ни ҳар бир секцияси юқори босимли ёқилғи ўтказиш қувурчалар орқали дизел цилиндрларига ўрнатилаган форсункалар билан боғланган. ёқилғига катта босим берувчи секцияни элементи - плунжер жуфтлигидир. плунжер жуфтлиги плунжер ва втулкадан иборат. бу деталлар юкори сифатли пулатдан тайёрланиб, уларнинг орасидаги тиркиш 3.5 мкм ни ташкил килади. плунжер жуфтлиги прецизион бўлиб фақат биргаликда алмаштирилади. форсункалар куйидаги вазифаларни бажаради: цилиндрни ёниш камерасидаги сиқилган ҳавога юбён секциясидан келтирилган тегишли миқдордаги ёкилғини пуркаш; берилаётган ёқилгини ўз-ўзидан ёнишига сарфланадиган вақтни камайтириш …
