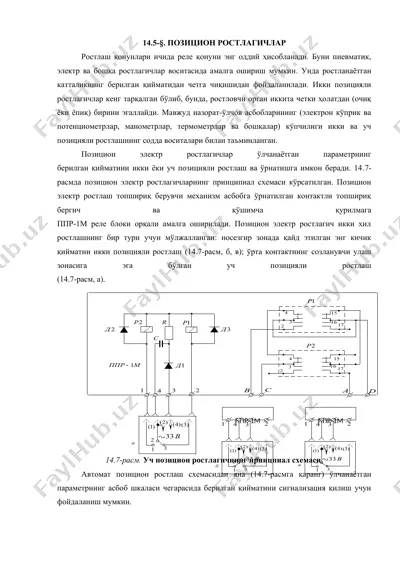

14.5-§. позицион ростлагичлар ростлаш қонунлари ичида реле қонуни энг оддий ҳисобланади. буни пневматик, электр ва бошқа ростлагичлар воситасида амалга ошириш мумкин. унда ростланаётган катталикнинг берилган қийматидан четга чиқишидан фойдаланилади. икки позицияли ростлагичлар кенг тарқалган бўлиб, бунда, ростловчи орган иккита четки ҳолатдан (очиқ ёки ёпиқ) бирини эгаллайди. мавжуд назорат-ўлчов асбобларининг (электрон кўприк ва потенциометрлар, манометрлар, термометрлар ва бошқалар) кўпчилиги икки ва уч позицияли ростлашнинг содда воситалари билан таъминланган. позицион электр ростлагичлар ўлчанаётган параметрнинг берилган қийматини икки ёки уч позицияли ростлаш ва ўрнатишга имкон беради. 14.7-расмда позицион электр ростлагичларнинг принципиал схемаси кўрсатилган. позицион электр ростлаш топшириқ берувчи механизм асбобга ўрнатилган контактли топшириқ бергич ва қўшимча қурилмага ппр-1м реле блоки орқали амалга оширилади. позицион электр ростлагич икки хил ростлашнинг бир тури учун мўлжалланган: носезгир зонада қайд этилган энг кичик қийматни икки позицияли ростлаш (14.7-расм, б, в); ўрта контактнинг созланувчи улаш зонасига эга бўлган уч позицияли ростлаш (14.7-расм, a). 14.7-расм. уч позицион ростлагичнинг принцпиал …

2 / 3

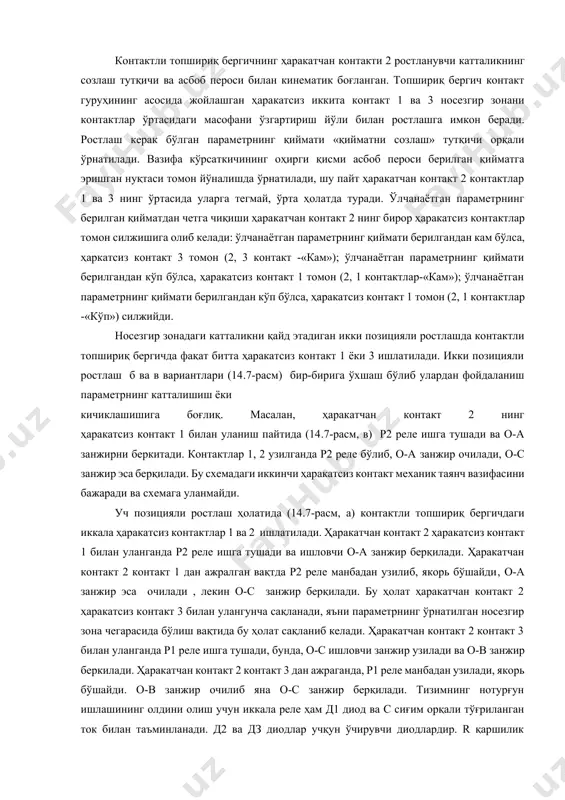

егмай, ўрта ҳолатда туради. ўлчанаётган параметрнинг берилган қийматдан четга чиқиши ҳаракатчан контакт 2 нинг бирор ҳаракатсиз контактлар томон силжишига олиб келади: ўлчанаётган параметрнинг қиймати берилгандан кам бўлса, ҳаркатсиз контакт 3 томон (2, 3 контакт -«кам»); ўлчанаётган параметрнинг қиймати берилгандан кўп бўлса, ҳаракатсиз контакт 1 томон (2, 1 контактлар-«кам»); ўлчанаётган параметрнинг қиймати берилгандан кўп бўлса, ҳаракатсиз контакт 1 томон (2, 1 контактлар -«кўп») силжийди. носезгир зонадаги катталикни қайд этадиган икки позицияли ростлашда контактли топшириқ бергичда фақат битта ҳаракатсиз контакт 1 ёки 3 ишлатилади. икки позицияли ростлаш б ва в вариантлари (14.7-расм) бир-бирига ўхшаш бўлиб улардан фойдаланиш параметрнинг катталишиш ёки кичиклашишига боғлиқ. масалан, ҳаракатчан контакт 2 нинг ҳаракатсиз контакт 1 билан уланиш пайтида (14.7-расм, в) р2 реле ишга тушади ва о-а занжирни беркитади. контактлар 1, 2 узилганда р2 реле бўлиб, о-а занжир очилади, о-с занжир эса берқилади. бу схемадаги иккинчи ҳаракатсиз контакт механик таянч вазифасини бажаради ва схемага уланмайди. уч позицияли ростлаш …

3 / 3

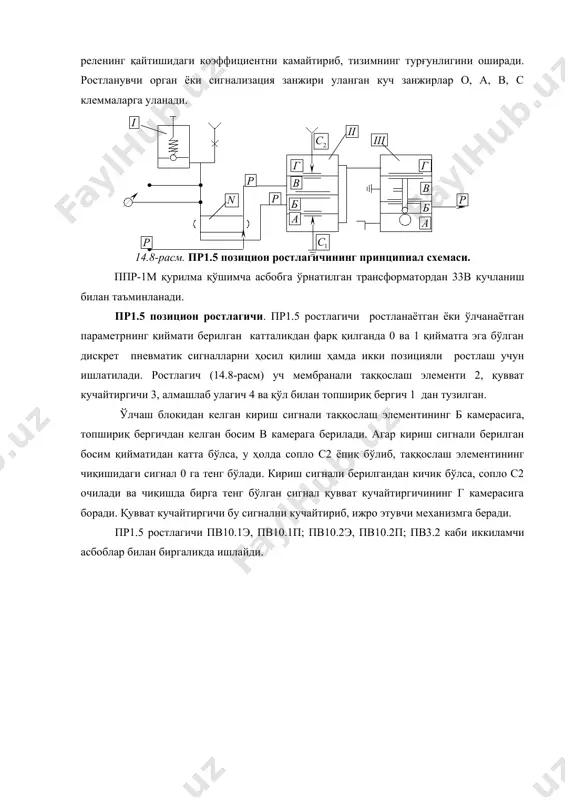

ғим орқали тўғриланган ток билан таъминланади. д2 ва дз диодлар учқун ўчирувчи диодлардир. r қаршилик реленинг қайтишидаги коэффициентни камайтириб, тизимнинг турғунлигини оширади. ростланувчи орган ёки сигнализация занжири уланган куч занжирлар о, а, в, с клеммаларга уланади. 14.8-расм. пр1.5 позицион ростлагичининг принципиал схемаси. ппр-1м қурилма қўшимча асбобга ўрнатилган трансформатордан 33в кучланиш билан таъминланади. пр1.5 позицион ростлагичи. пр1.5 ростлагичи ростланаётган ёки ўлчанаётган параметрнинг қиймати берилган катталикдан фарқ қилганда 0 ва 1 қийматга эга бўлган дискрет пневматик сигналларни ҳосил қилиш ҳамда икки позицияли ростлаш учун ишлатилади. ростлагич (14.8-расм) уч мембранали таққослаш элементи 2, қувват кучайтиргичи 3, алмашлаб улагич 4 ва қўл билан топшириқ бергич 1 дан тузилган. ўлчаш блокидан келган кириш сигнали таққослаш элементининг б камерасига, топшириқ бергичдан келган босим в камерага берилади. агар кириш сигнали берилган босим қийматидан катта бўлса, у ҳолда сопло с2 ёпиқ бўлиб, таққослаш элементининг чиқишидаги сигнал 0 га тенг бўлади. кириш сигнали берилгандан кичик бўлса, сопло с2 очилади …
