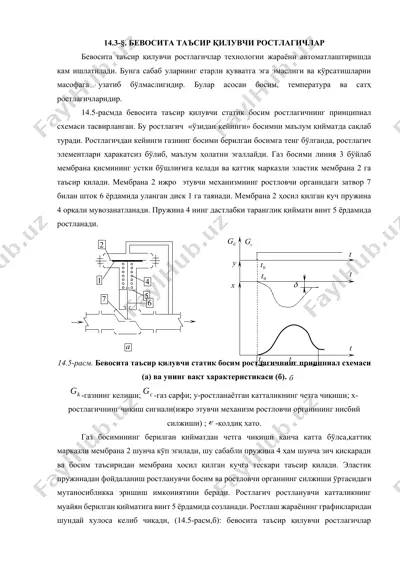

14.3-§. бевосита таъсир қилувчи ростлагичлар бевосита таъсир қилувчи ростлагичлар технологии жараёни автоматлаштиришда кам ишлатилади. бунга сабаб уларнинг етарли қувватга эга эмаслиги ва кўрсатишларни масофага узатиб бўлмаслигидир. булар асосан босим, температура ва сатҳ ростлагичларидир. 14.5-расмда бевосита таъсир қилувчи статик босим ростлагичнинг принципиал схемаси тасвирланган. бу ростлагич «ўзидан кейинги» босимни маълум қийматда сақлаб туради. ростлагичдан кейинги газнинг босими берилган босимга тенг бўлганда, ростлагич элементлари ҳаракатсиз бўлиб, маълум ҳолатни эгаллайди. газ босими линия 3 бўйлаб мембрана қисмининг устки бўшлиғига келади ва қаттиқ марказли эластик мембрана 2 га таъсир қилади. мембрана 2 ижро этувчи механизмнинг ростловчи органидаги затвор 7 билан шток 6 ёрдамида уланган диск 1 га таянади. мембрана 2 ҳосил қилган куч пружина 4 орқали мувозанатланади. пружина 4 нинг дастлабки таранглик қиймати винт 5 ёрдамида ростланади. 14.5-расм. бевосита таъсир қилувчи статик босим ростлагичнинг принцпиал схемаси (а) ва унинг вақт характеристикаси (б). -газнинг келиши; -газ сарфи; у-ростланаётган катталикнинг четга чиқиши; х-ростлагичнинг чиқиш сигнали(ижро этувчи …

2 / 3

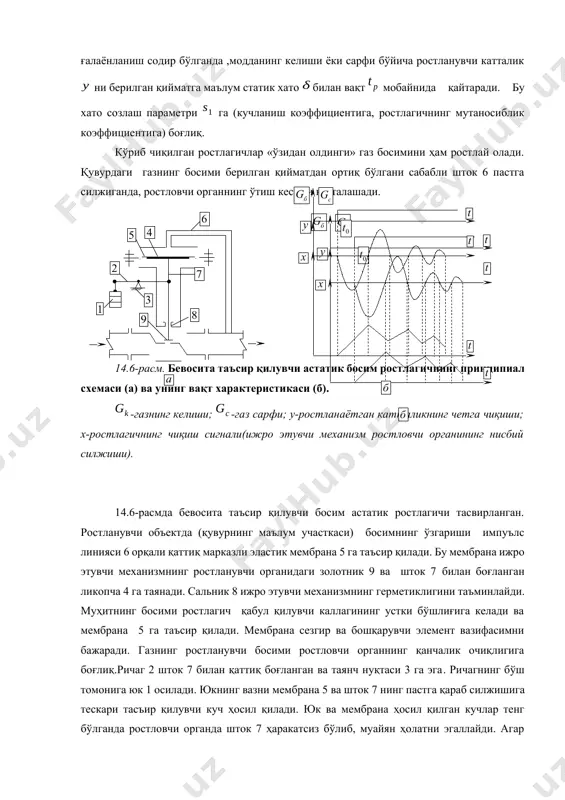

(кучланиш коэффициентига, ростлагичнинг мутаносиблик коэффициентига) боғлиқ. кўриб чиқилган ростлагичлар «ўзидан олдинги» газ босимини ҳам ростлай олади. қувурдаги газнинг босими берилган қийматдан ортиқ бўлгани сабабли шток 6 пастга силжиганда, ростловчи органнинг ўтиш кесими катталашади. 14.6-расм. бевосита таъсир қилувчи астатик босим ростлагичнинг принципиал схемаси (а) ва унинг вақт характеристикаси (б). -газнинг келиши; -газ сарфи; у-ростланаётган катталикнинг четга чиқиши; х-ростлагичнинг чиқиш сигнали(ижро этувчи механизм ростловчи органининг нисбий силжиши). 14.6-расмда бевосита таъсир қилувчи босим астатик ростлагичи тасвирланган. ростланувчи объектда (қувурнинг маълум участкаси) босимнинг ўзгариши импуълс линияси 6 орқали қаттиқ марказли эластик мембрана 5 га таъсир қилади. бу мембрана ижро этувчи механизмнинг ростланувчи органидаги золотник 9 ва шток 7 билан боғланган ликопча 4 га таянади. сальник 8 ижро этувчи механизмнинг герметиклигини таъминлайди. муҳитнинг босими ростлагич қабул қилувчи каллагининг устки бўшлиғига келади ва мембрана 5 га таъсир қилади. мембрана сезгир ва бошқарувчи элемент вазифасимни бажаради. газнинг ростланувчи босими ростловчи органнинг қанчалик очиқлигига боғлиқ.ричаг 2 шток 7 …

3 / 3

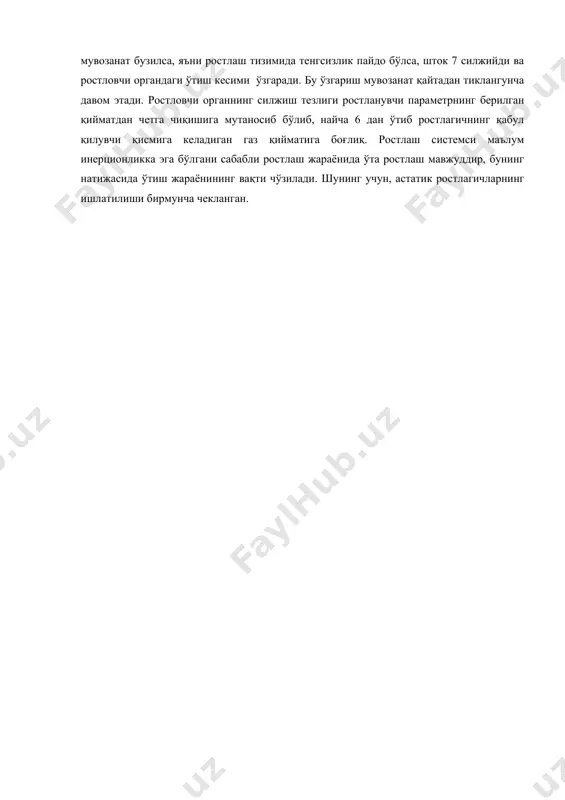

ўта ростлаш мавжуддир, бунинг натижасида ўтиш жараёнининг вақти чўзилади. шунинг учун, астатик ростлагичларнинг ишлатилиши бирмунча чекланган. image7.wmf image8.wmf image9.wmf image10.wmf image11.wmf image12.wmf oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin oleobject5.bin oleobject6.bin oleobject7.bin oleobject8.bin oleobject9.bin oleobject10.bin oleobject11.bin oleobject12.bin oleobject13.bin image13.wmf image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf image19.wmf oleobject14.bin oleobject15.bin oleobject16.bin oleobject17.bin image1.wmf oleobject18.bin oleobject19.bin oleobject20.bin image20.wmf oleobject21.bin image21.wmf oleobject22.bin image22.wmf oleobject23.bin image23.wmf image2.wmf oleobject24.bin image24.wmf oleobject25.bin image25.wmf oleobject26.bin image26.wmf oleobject27.bin oleobject28.bin oleobject29.bin oleobject30.bin image3.wmf oleobject31.bin oleobject32.bin oleobject33.bin oleobject34.bin oleobject35.bin oleobject36.bin oleobject37.bin oleobject38.bin oleobject39.bin oleobject40.bin image4.wmf oleobject41.bin oleobject42.bin oleobject43.bin oleobject44.bin oleobject45.bin image27.wmf image28.wmf image29.wmf image30.wmf image31.wmf image5.wmf image32.wmf image33.wmf image34.wmf oleobject46.bin oleobject47.bin oleobject48.bin oleobject49.bin oleobject50.bin oleobject51.bin oleobject52.bin image6.wmf oleobject53.bin oleobject54.bin oleobject55.bin oleobject56.bin oleobject57.bin p t б х 0 t 0 t d 1 2 4 5 6 7 a б g k g c g e y c g d p t 1 s y t 4 5 6 9 8 t 1 2 3 t
