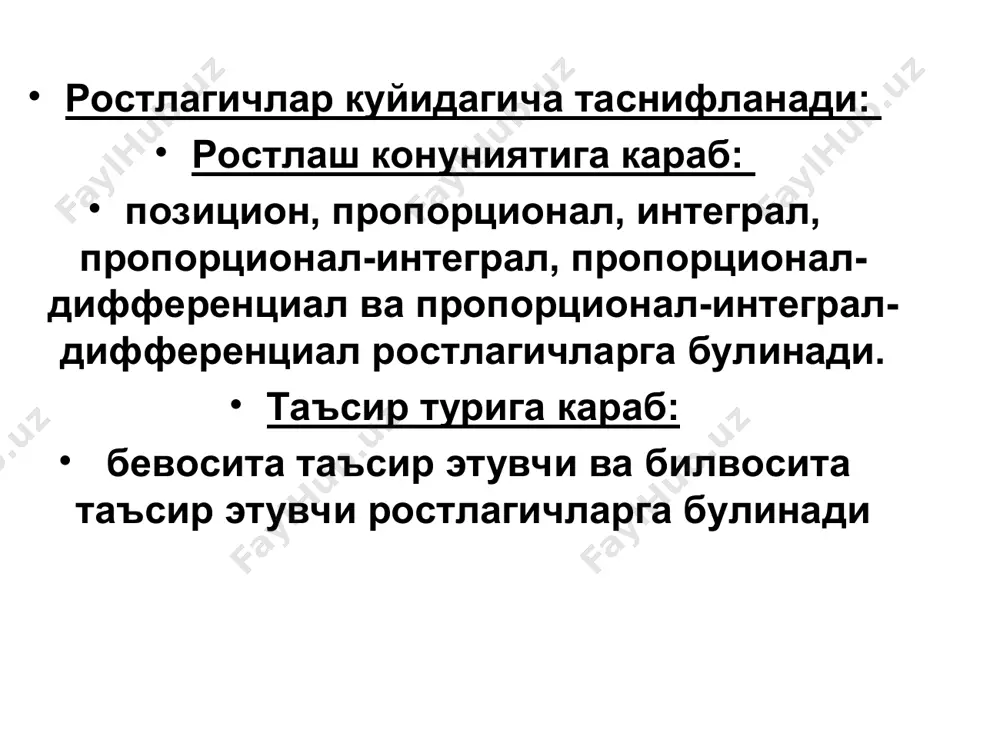

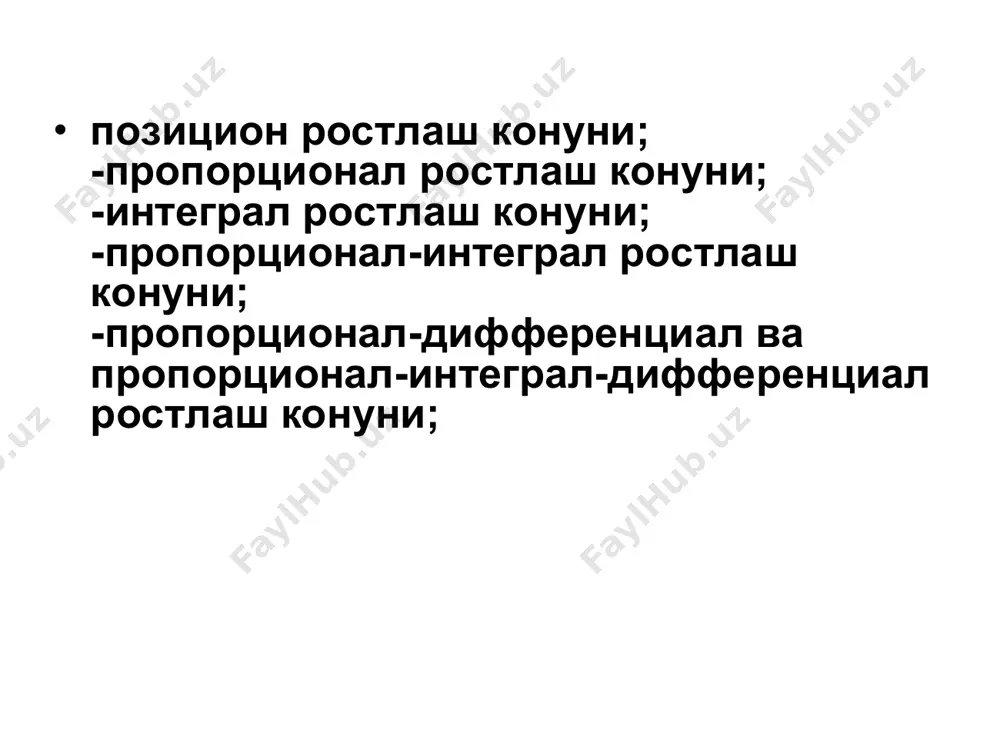

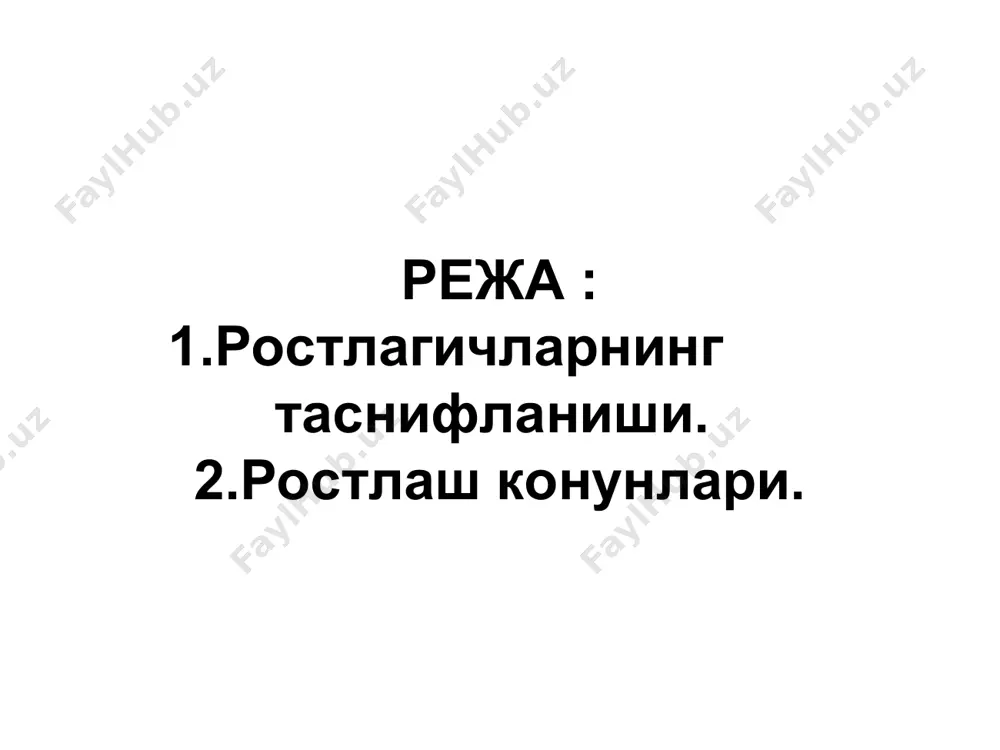

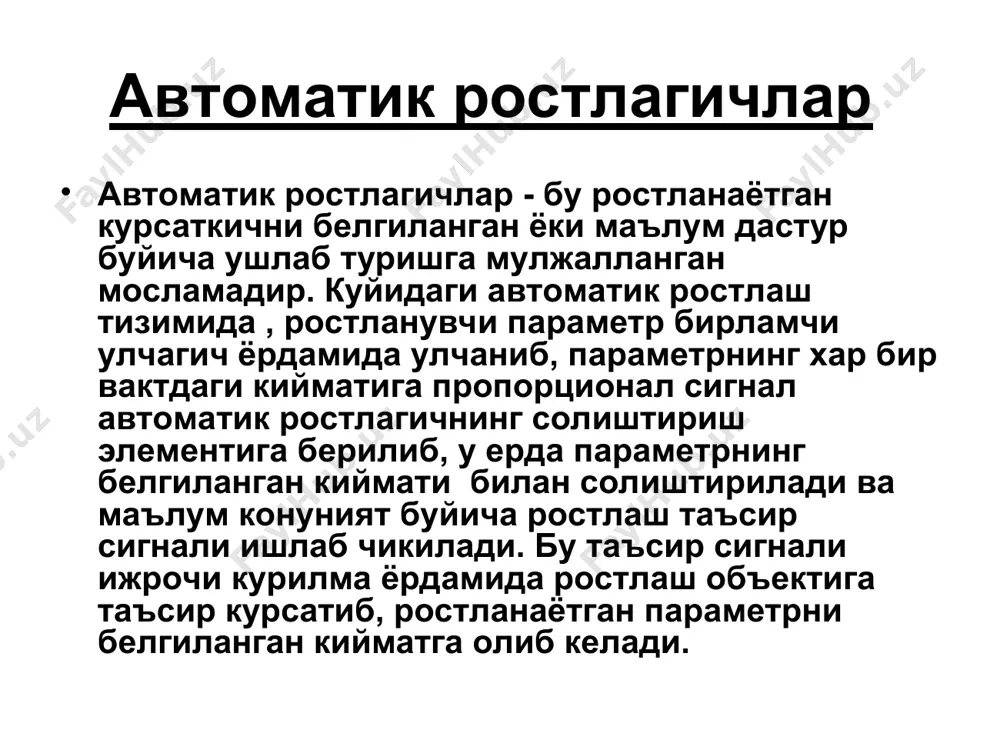

1535645281_67652.ppt . автоматик ростлагичлар. 2. ростлагичларнинг таснифланиши. «автоматик ростлагичлар» режа : 1.ростлагичларнинг таснифланиши. 2.ростлаш конунлари. позицион ростлаш конуни; -пропорционал ростлаш конуни; -интеграл ростлаш конуни; -пропорционал-интеграл ростлаш конуни; -пропорционал-дифференциал ва пропорционал-интеграл-дифференциал ростлаш конуни; автоматик ростлагичлар автоматик ростлагичлар - бу ростланаётган курсаткични белгиланган ёки маълум дастур буйича ушлаб туришга мулжалланган мосламадир. куйидаги автоматик ростлаш тизимида , ростланувчи параметр бирламчи улчагич ёрдамида улчаниб, параметрнинг хар бир вактдаги кийматига пропорционал сигнал автоматик ростлагичнинг солиштириш элементига берилиб, у ерда параметрнинг белгиланган киймати билан солиштирилади ва маълум конуният буйича ростлаш таъсир сигнали ишлаб чикилади. бу таъсир сигнали ижрочи курилма ёрдамида ростлаш объектига таъсир курсатиб, ростланаётган параметрни белгиланган кийматга олиб келади. ростлагичлар куйидагича таснифланади: ростлаш конуниятига караб: позицион, пропорционал, интеграл, пропорционал-интеграл, пропорционал-дифференциал ва пропорционал-интеграл-дифференциал ростлагичларга булинади. таъсир турига караб: бевосита таъсир этувчи ва билвосита таъсир этувчи ростлагичларга булинади расм-1. рк - ростловчи курилма; ик - ижрочи курилма; бу - бирламчи ўзгарткич-масофага сигнал узатувчи; б -буюртма; пр - …

рфи максимал кийматга ёки нулга тенг булади. яъни, ростлаш таъсир сигналлари, j>jб булганда m=m мин, j<jб булганда m=m мах булади (расм -3). бу ростлагичларнинг асосий камчилиги ростланувчи параметрни тухтамай камайиб ва купайиб туришидадир (расм-3 ). айникса кичик сигим коэффициентига эга булган объектларда икки позицияли ростлагичлар кулланилганда ростлаш органи тез очилиб ва ёпилиб туради, бу эса ростлаш сифатига салбий таъсир курсатади. ростлаш сифатини яхшилаш учун бу ростлагичларда нейтрал зона хосил килинади (расм -3 ). уч позицияли ростлагичларда ростлаш таъсир сигнали mмах ва mмин кийматларидан ташкари номинал киймати (m ном) хам эга булади (расм-4). номинал таъсир сигнали ёрдамида объектга катта турткилар булмаган холда, ростланувчи параметрни белгиланган кийматда (j1, j2) ушлаб туриш мумкин. агар, туртки таъсирида m параметр j1-j2 четга – m мах чикиб кетса, унда m мах ёки m ном , m мин таъсир билан у яна номинал таъсир (m ном) зонасига келтирилади. бу ростлагич ёрдамида ростлагични тез ёкиб учиришдан сакланилади. расм-6 …

н объектларни ростлашга куллаш мумкин. бошка холларда уларни куллаш яхши натижа бермайди. пропорционал-интеграл (пи) ростлагичлар (изодром) шундай килиб, биз юкорида курган интеграл ростлагичлар яхши статик хусусиятларга эга, лекин узидан-узи мувозанатланмайдиган объектларда ишлатилганда ростлаш тизимини таъминлай олмайди. пропорционал ростлагичларда эса тескари, параметр узгармас кийматга келтирилади, лекин белгиланган кийматидан колдик четлашиш мавжуд булади. пи-ростлагичларда бу икки ростлаш конуниятларининг ижобий сифатига эришилади. ростлаш конуни: аввал, одатда п-ростлагич хисобига таъсир булиб, сунгра и-ростлагич хисобига четлашишни йукотишга йуналтирилган таъсир булади. расм-9 (±)-белгиси олдинланишни киймати тугри ёки тескари таъсирли булиши мумкин. ростлагичнинг икки созлаш параметрлари мавжуд. булар дросселлаш диапазони дд (дд=1/к*100) ва изодром вакти ти. олдинлаб таъсир этувчи ростлагичлар (пд ва пид ростлагичлар) катта кечикиш хусусиятига эга булган ва курсаткичлари тез узгариб турувчи объектларда, кушимча ростланувчи параметрнинг узгариш тезлиги буйича таъсир этувчи изодром ростлагичлар кулланилса яхши натижаларга эришиш мумкин. бу ростлагичларнинг ростлаш конуни куйидагича: бу ростлагичда п-ростлаш кисми (кdj); и- ростлаш кисми (1/ tиdt) ва д- …

аб чикилган таъсир сигнали. 4. ижрочи курилма- ростлаш таъсир сигналини кабул килиб, объектга таъсир этувчи курилма. 5. ростланаётган параметрни белгиланган кийматга-параметрнинг ростлагич ёрдамида ушлаб туриладиган киймати. 6. солиштирувчи элемент-ростланувчи параметр кийматини унинг белгиланган кийматига солиштиришга мулжалланган элемент. 15. позицион ростлагич - "очик-ёпик" ростлагич - таъсир сигнали максимал ёки минимал кийматда бошкарувчи ростлагич; 16. пропорционал ростлагичлар-ростлаш органининг силжиши ростланувчи параметрни белгиланган кийматидан четлашишига боглик буладиган ростлагич. 17. интеграл ростлагичлар-ростланувчи параметр белгиланган кийматдан четлашганда ростлаш таъсир сигналининг узгариши шу четлашишга пропорционал буладиган ростлагич. 18. пи-ростлагич- пропорционал ва интеграл ростлаш конуниятларининг ижобий сифатини таъминловчи ростлагич. 19. изодром вакти (тм) - ростлаш органини, ростлагичнинг, п-кисми хисобига силжишига тенг, и-кисми хисобига силжишига кетган вакти. 20. дросселлаш диапазони (дд) - кучайтириш коэффициентига тескари,, процентдаги киймати, дд=(1/к)*100 %; назорат саволлари: 1. автоматик ростлагичлар хакида тушунча. 2. ростлаш конунлари. 3. позицион ростлагичлар. 4. пропорционал (п) ростлагичлар. 5. интеграл (и) ростлагичлар. 6. пропорционал-интеграл (пи) ростлагичлар (изодром) 7. олдинлаб таъсир …

босимлар фарқи регуляторлари (регуляторы перепада давлений); сарфни чегараловчи қурилмалар ва регуляторлар (регуляторы и ограничители расхода); сарфни чегараловчи босимлар фарқи регуляторлари ( регуляторы перепада давлений с ограничением расхода); ҳароратни ростловчи босимлар фарқи регуляторлари билан комбинацияланган моторли клапанлар (моторные клапаны для регулирования температуры в комбинации с регулятором перепада давлений) босимлар фарқи регуляторлари сарфни чегараловчи қурилмаларва регуляторлар сарф регуляторлари сарфни автоматик чегараловчи комбинацияланган ростловчи клапанлар пилот регуляторли клапанлар хавфсизлик функциясига эга бўлган регуляторлар ўтказувчи клапанлар босим регуляторлари электр юритма билан таъминланган регуляторлар ростловчи клапанга эга булган тўғри ҳаракатли сарф регуляторлари ҳисобланади. ростловчи клапандаги ишчи босим ўзгармас ҳолатда ушлаб турилади. бундай регуляторлар марказлаштирилган иссиқ сув таъминоти тизимида сувнинг максимал ҳарорати 150° c гача қўлланилади. регуляторнинг иш принципи: диафрагма дроссел клапанидаги босимлар фаркини диафрагма пружинасида хосил бўладиган кучлар таъсирида ростлайди. дроссел клапанини қўлда созлаш эффектив ҳажмий сарфни аниқлаб беради. бундан ташқари электр юритма юкламага мос ҳолда минимал ёки максимал сарфда ишлайди.
