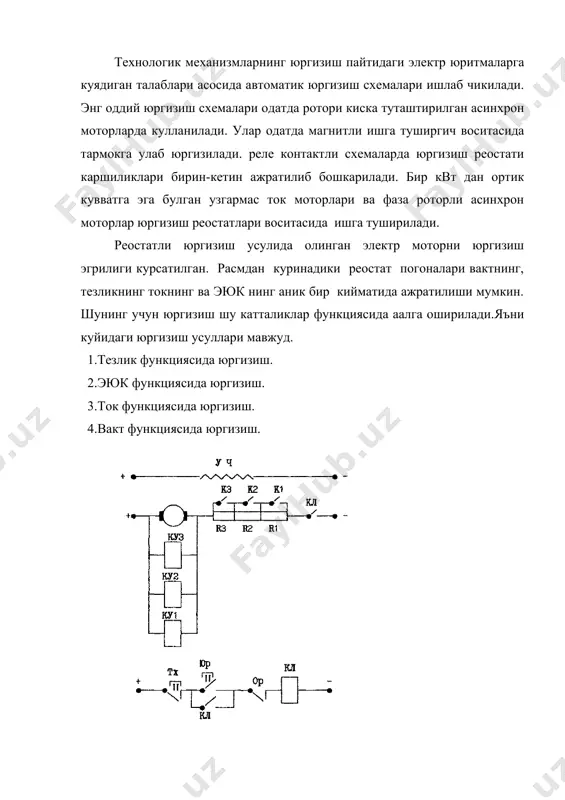

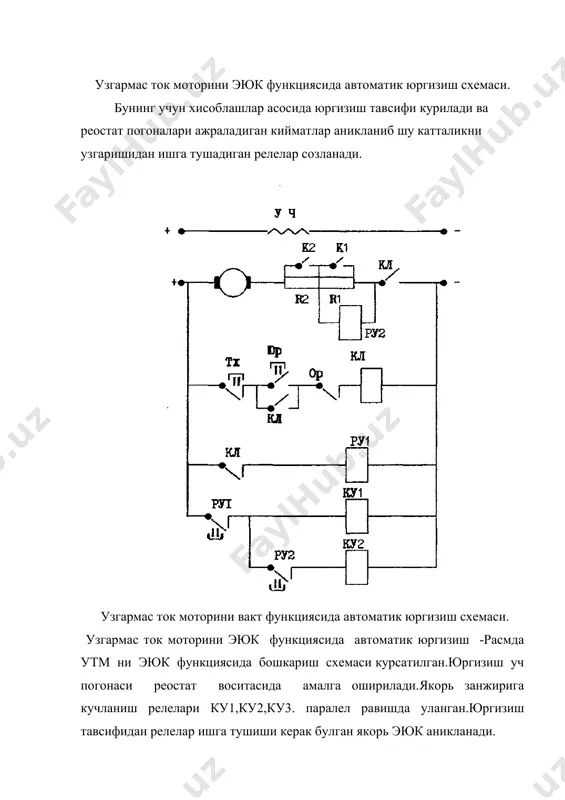

1403958085_49501.doc автоматик юргизишни намунавий схемалари режа 1.тезлик функциясида юргизиш. 2.эюк функциясида юргизиш. 3.ток функциясида юргизиш. 4.вакт функциясида юргизиш. технологик механизмларнинг юргизиш пайтидаги электр юритмаларга куядиган талаблари асосида автоматик юргизиш схемалари ишлаб чикилади. энг оддий юргизиш схемалари одатда ротори киска туташтирилган асинхрон моторларда кулланилади. улар одатда магнитли ишга туширгич воситасида тармокга улаб юргизилади. реле контактли схемаларда юргизиш реостати каршиликлари бирин-кетин ажратилиб бошкарилади. бир квт дан ортик кувватга эга булган узгармас ток моторлари ва фаза роторли асинхрон моторлар юргизиш реостатлари воситасида ишга туширилади. реостатли юргизиш усулида олинган электр моторни юргизиш эгрилиги курсатилган. расмдан куринадики реостат погоналари вактнинг, тезликнинг токнинг ва эюк нинг аник бир кийматида ажратилиши мумкин. шунинг учун юргизиш шу катталиклар функциясида аалга оширилади.яъни куйидаги юргизиш усуллари мавжуд. 1.тезлик функциясида юргизиш. 2.эюк функциясида юргизиш. 3.ток функциясида юргизиш. 4.вакт функциясида юргизиш. узгармас ток моторини эюк функциясида автоматик юргизиш схемаси. бунинг учун хисоблашлар асосида юргизиш тавсифи курилади ва реостат погоналари ажраладиган кийматлар аникланиб …

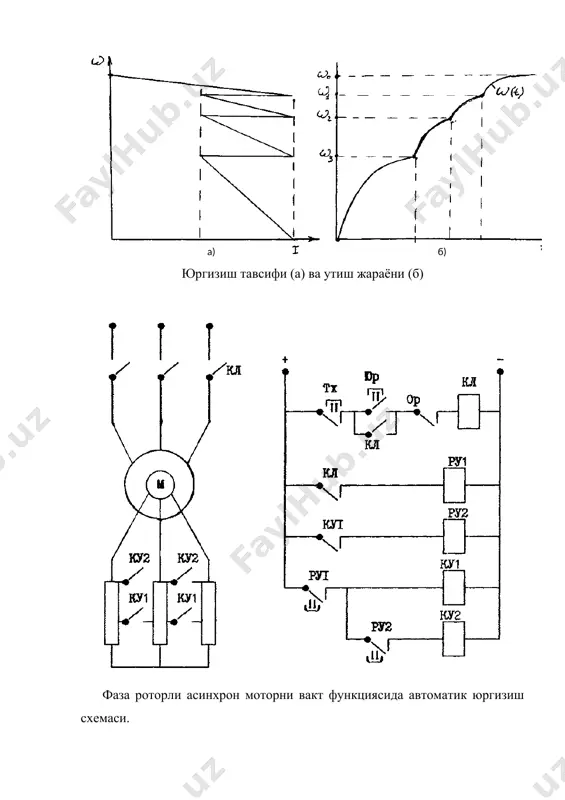

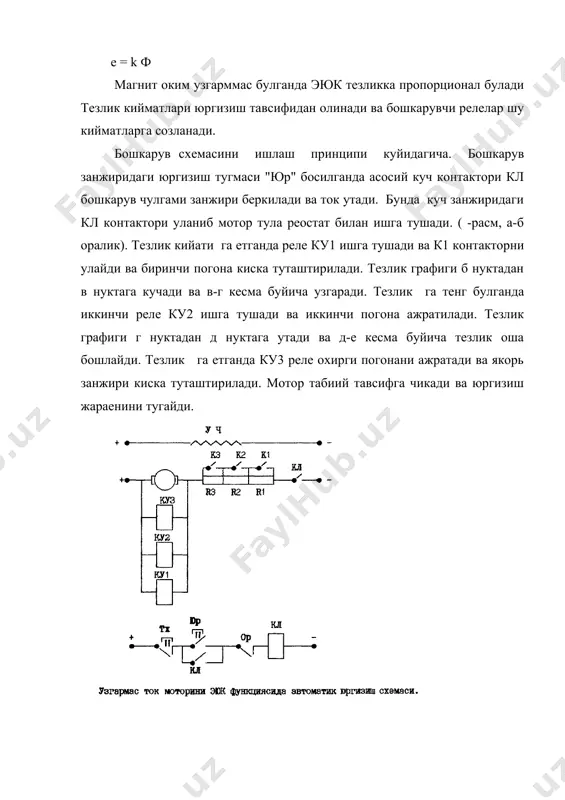

лганда асосий куч контактори кл бошкарув чулгами занжири беркилади ва ток утади. бунда куч занжиридаги кл контактори уланиб мотор тула реостат билан ишга тушади. ( -расм, а-б оралик). тезлик кийати га етганда реле ку1 ишга тушади ва к1 контакторни улайди ва биринчи погона киска туташтирилади. тезлик графиги б нуктадан в нуктага кучади ва в-г кесма буйича узгаради. тезлик га тенг булганда иккинчи реле ку2 ишга тушади ва иккинчи погона ажратилади. тезлик графиги г нуктадан д нуктага утади ва д-е кесма буйича тезлик оша бошлайди. тезлик га етганда ку3 реле охирги погонани ажратади ва якорь занжири киска туташтирилади. мотор табиий тавсифга чикади ва юргизиш жараенини тугайди. юргизиш тавсифи (а) ва утиш жараёни (б) фаза роторли асинхрон моторни вакт функциясида автоматик юргизиш схемаси. фойдаланиаетган адабиетлар: 1. москаленко в.в. автоматизированный электропривод. м.: энергоатомиздат, 1986 г. 2. справочник по автоматизированному электроприводу. м.: энергоатомиздат, 1980 г. 3. чиликин м.г., сандлер а.с. общий курс электропривода. м.: …

автоматик юргизишни намунавий схемалари - Page 3

автоматик юргизишни намунавий схемалари - Page 4

автоматик юргизишни намунавий схемалари - Page 5
